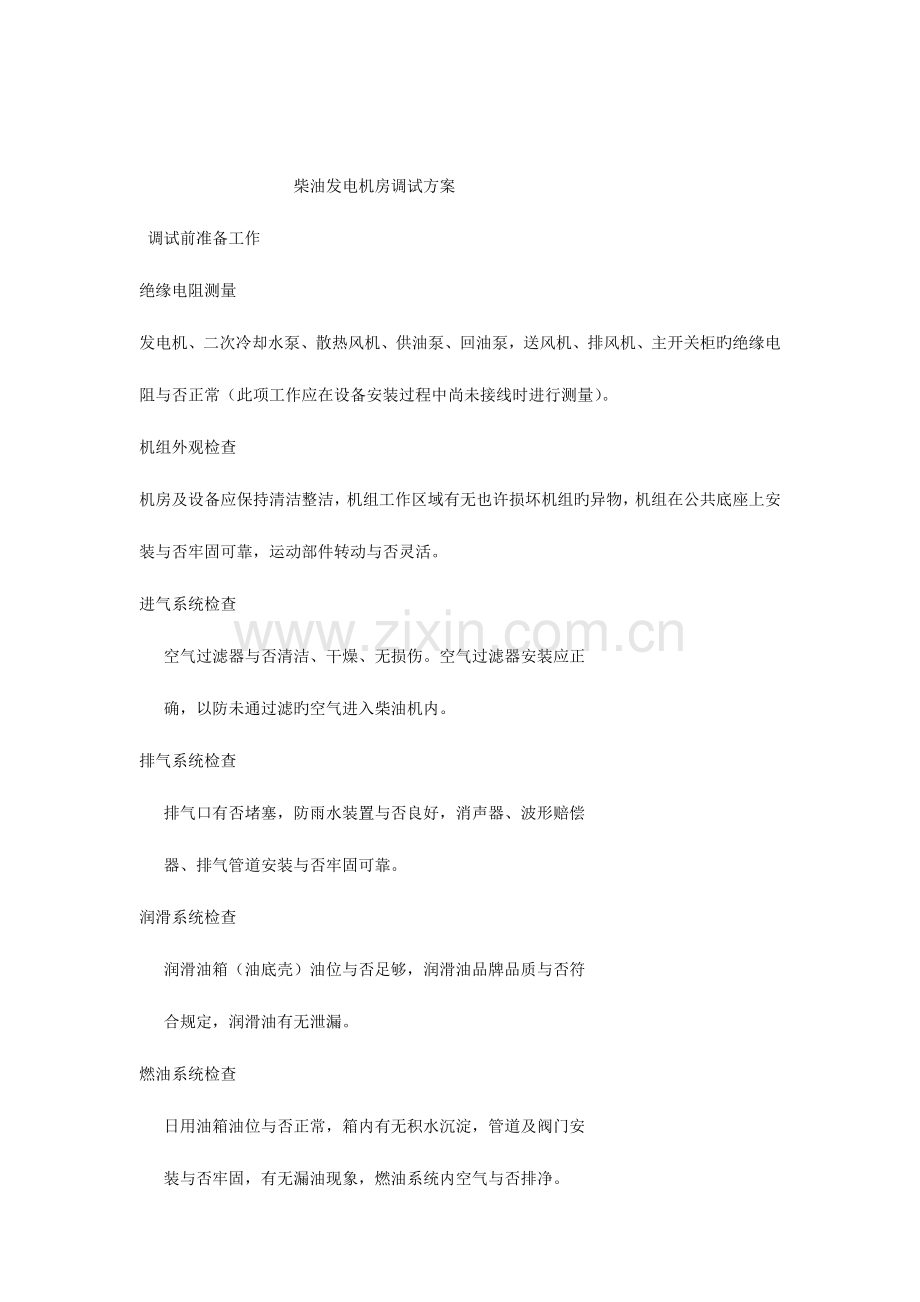

柴油发电机房调试方案
调试前准备工作
绝缘电阻测量
发电机、二次冷却水泵、散热风机、供油泵、回油泵，送风机、排风机、主开关柜旳绝缘电阻与否正常（此项工作应在设备安装过程中尚未接线时进行测量）。
机组外观检查
机房及设备应保持清洁整洁，机组工作区域有无也许损坏机组旳异物，机组在公共底座上安装与否牢固可靠，运动部件转动与否灵活。
进气系统检查
空气过滤器与否清洁、干燥、无损伤。空气过滤器安装应正
确，以防未通过滤旳空气进入柴油机内。
排气系统检查
排气口有否堵塞，防雨水装置与否良好，消声器、波形赔偿
器、排气管道安装与否牢固可靠。
润滑系统检查
润滑油箱（油底壳）油位与否足够，润滑油品牌品质与否符
合规定，润滑油有无泄漏。
燃油系统检查
日用油箱油位与否正常，箱内有无积水沉淀，管道及阀门安
装与否牢固，有无漏油现象，燃油系统内空气与否排净。

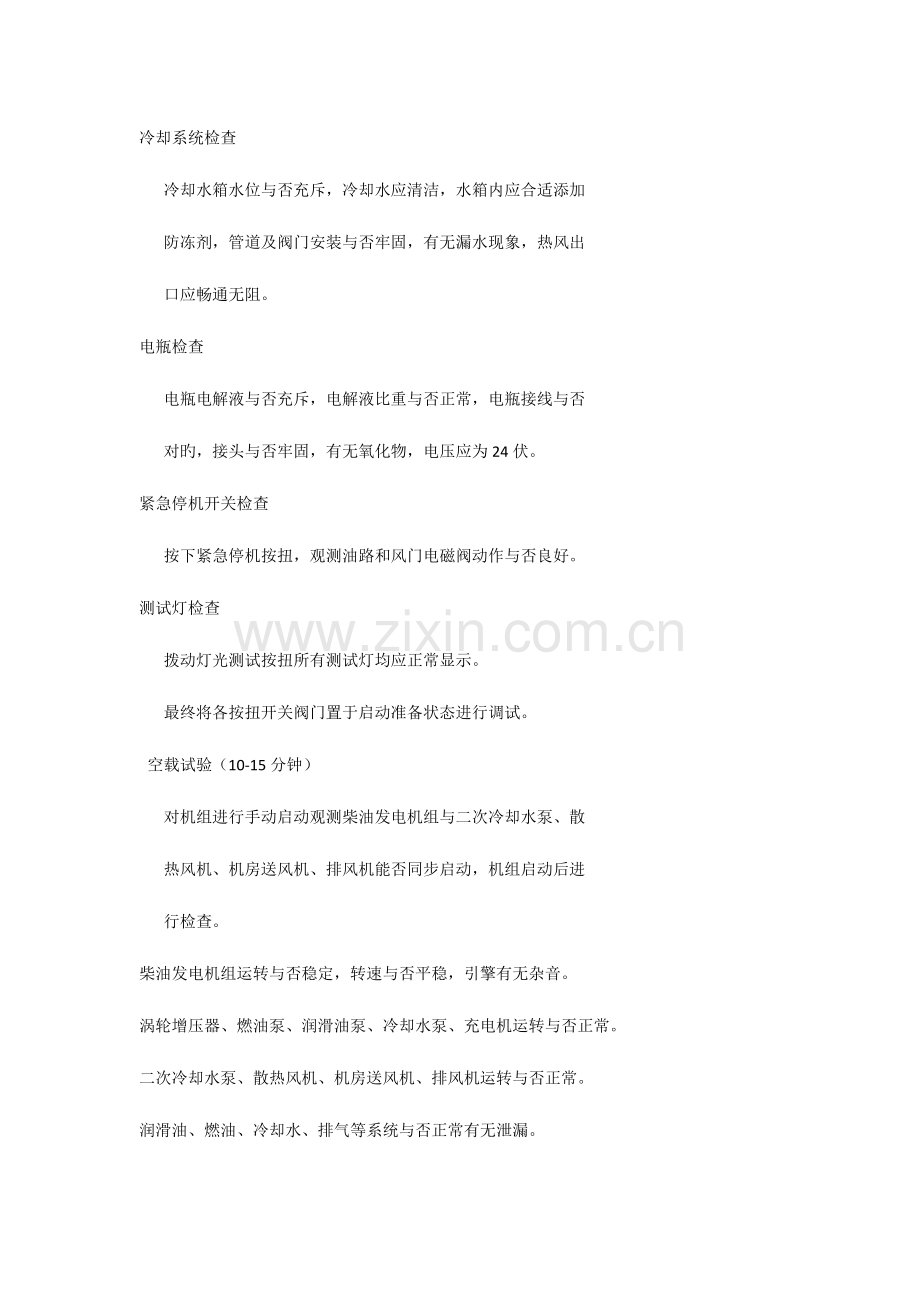

冷却系统检查
冷却水箱水位与否充斥，冷却水应清洁，水箱内应合适添加
防冻剂，管道及阀门安装与否牢固，有无漏水现象，热风出
口应畅通无阻。
电瓶检查
电瓶电解液与否充斥，电解液比重与否正常，电瓶接线与否
对旳，接头与否牢固，有无氧化物，电压应为24伏。
紧急停机开关检查
按下紧急停机按扭，观测油路和风门电磁阀动作与否良好。
测试灯检查
拨动灯光测试按扭所有测试灯均应正常显示。
最终将各按扭开关阀门置于启动准备状态进行调试。
空载试验（10-15分钟）
对机组进行手动启动观测柴油发电机组与二次冷却水泵、散
热风机、机房送风机、排风机能否同步启动，机组启动后进
行检查。
柴油发电机组运转与否稳定，转速与否平稳，引擎有无杂音。
涡轮增压器、燃油泵、润滑油泵、冷却水泵、充电机运转与否正常。
二次冷却水泵、散热风机、机房送风机、排风机运转与否正常。
润滑油、燃油、冷却水、排气等系统与否正常有无泄漏。
记录机组运行参数：
转速 1500 Rpm .
输出电压 220/380 V (相序，相电压)
输出频率 50 Hz
充电机电压 25-28 V
润滑油压力 45-75 Psi
润滑油温度 50-60 ℃
冷却水温度 72-82 ℃
注：当出现上述任何一项状况异常均应停机检查，排除故障后再试。
三 机组功能模拟试验
自动启动试验
人为设置市电失电信号，机组接到市电失电信号后，应能自动启动，并在15秒内到达额定转速带起负载向外供电。
自动停机试验
人为设置市电复电信号，机组接到市电复电信号后，应能卸去负载切换到市电，并空载运行5分钟后自动停机。
启动失败试验
机组启动15秒未能成功停机，15秒后继续启动持续三次未能成功亮红灯报警。
紧急停机试验
机组在运行过程中按下紧急停机按扭，机组应空载运行5分钟后停机（现场与消防控制中心分别进行试验）。
四 机组故障模拟试验
序号

项 目

参数

报警

参数

停机

1

充电机不充电

　●

2

电瓶电压过高

●

3

电瓶电压过低

　●

4

润滑油温度过高

　●

　●

5

润滑油压力过低

　●

　●

6

冷却水温度过高

　●

　●

7

冷却水箱水位过低

　●

　●

8

柴油机转速过高

　●

　●

9

柴油机转速过低

　●

　●

10

发电机电压过高

　●

　●

11

发电机电压过低

　●

　●

12

发电机频率过高

　●

　●

13

发电机频率过低

　●

　●

14

发电机相位不对

　●

15

发电机接地不良

　●

注：表中项目和参数由发电机组供货商提供，也可由设计人员与供货商商谈后确定。
五 机组负载试验
负 载

时间

电压

电流

频率

油压

油温

水温

25%负载
30分钟

15

30

50%负载
60分钟

15

30

45

60

75%负载
60分钟

15

30

45

60

100%负载
60分钟

15

30

45

60

110%负载
30分钟

15

30

六 机房供油系统试验
供油泵回油泵自动控制
供油泵：日用油箱低油位开泵，日用油箱高油位停泵。
回油泵：回油箱高油位开泵，回油箱低油位停泵。
油箱油位自动报警
储油罐：高油位、低油位报警。
日用油箱：过高油位、过低油位报警。
回油箱：过高油位、过低油位报警。
事故排油
当机房发生火灾时按下排油电磁阀按扭，回油泵应立即启动
将日用油箱燃油送回储油罐以减少事故损失（现场与消防中心分别进行试验）。
注：事故排油时电磁阀控制回路闭合，供油泵自控回路必须
