电梯间施工图解
阐明：各楼电梯次序，翠景园1#楼西侧电梯为电梯1、东侧为电梯2、中间为电梯3，其他各楼从西侧向东侧依次排序。
翠景园
一、1/3/5/7/9/10#楼电梯1

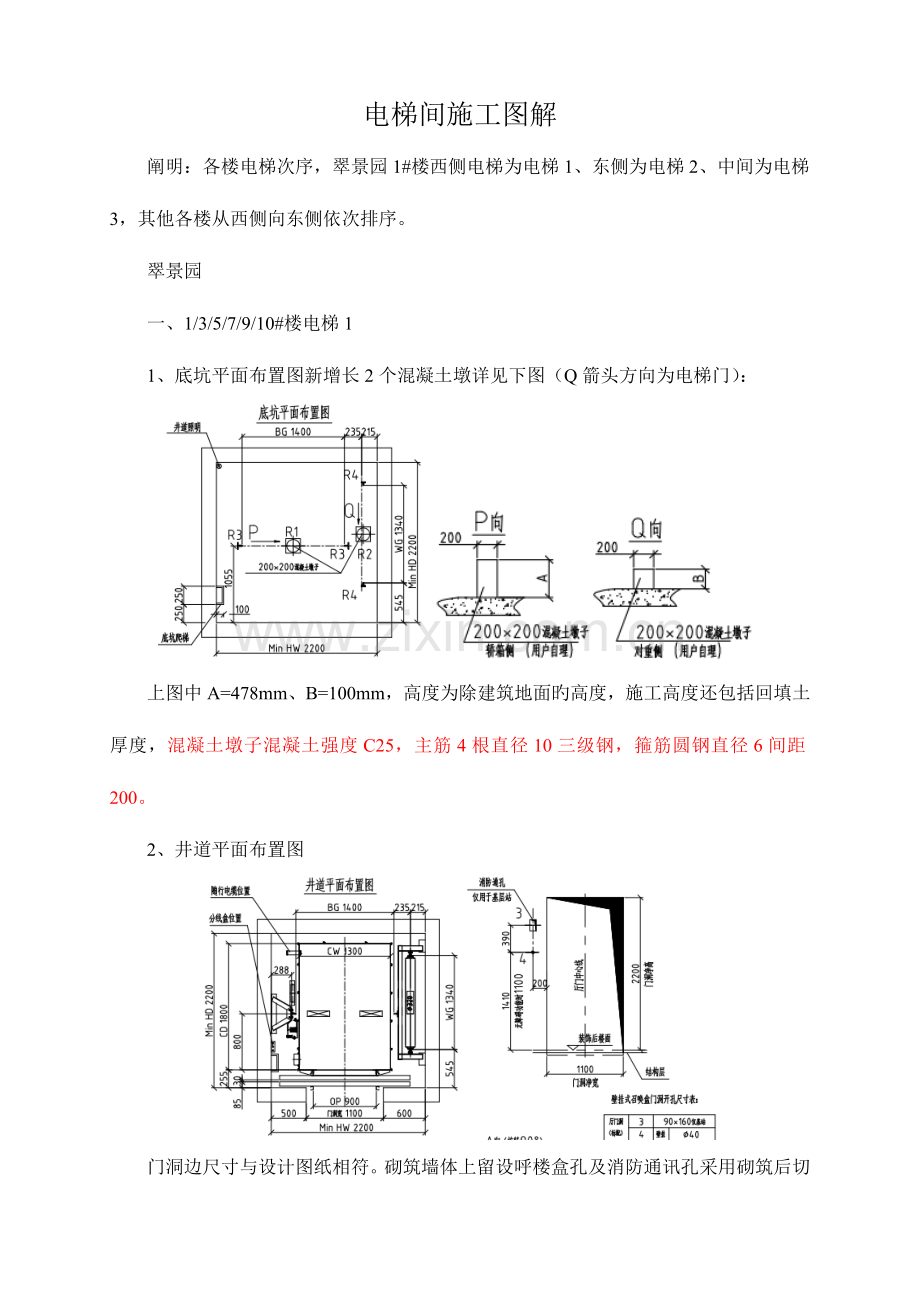

1、底坑平面布置图新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=478mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面布置图

门洞边尺寸与设计图纸相符。砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式施工（现场一次性浇筑旳部位同样后钻孔）。

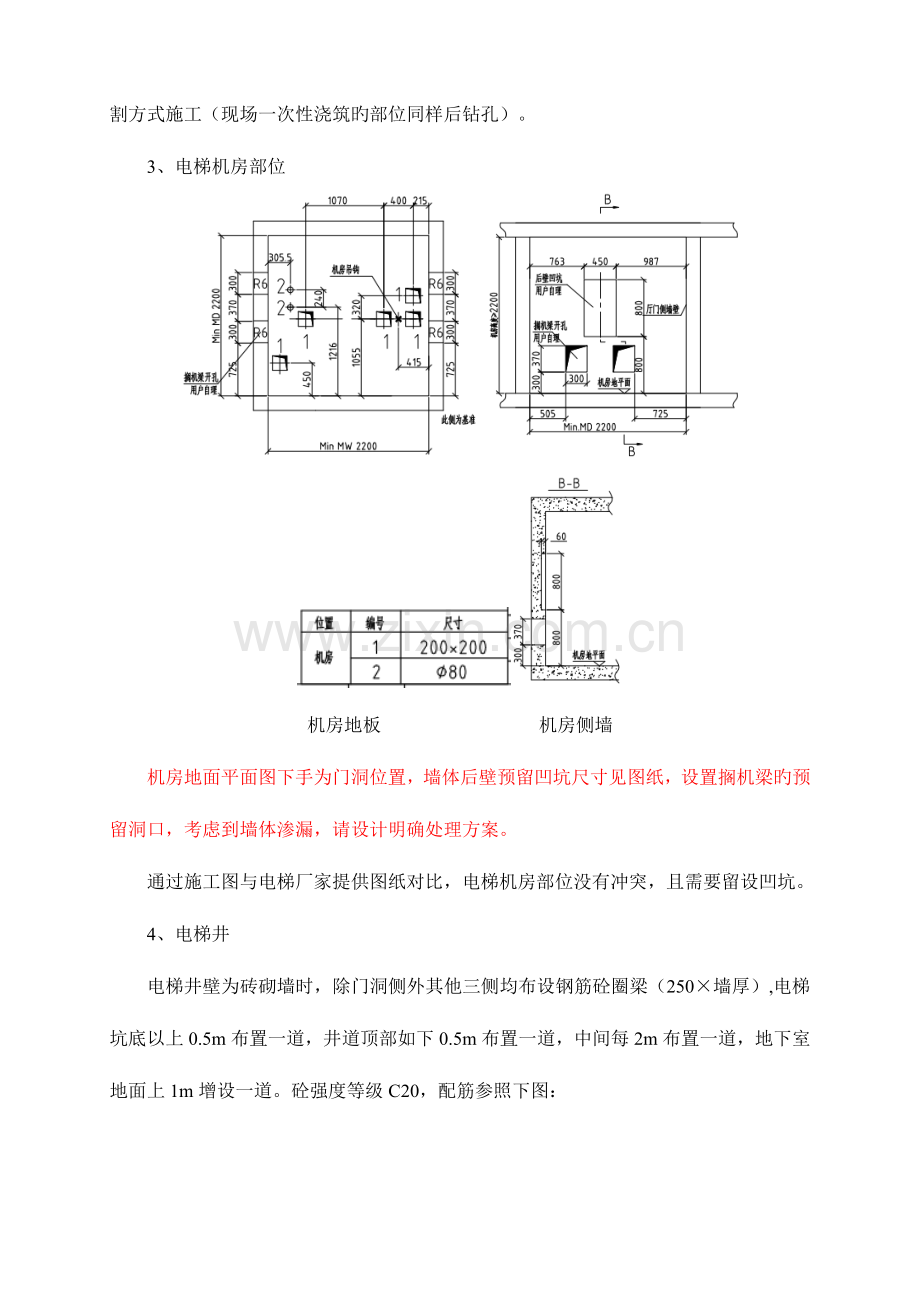

3、电梯机房部位

机房地板 机房侧墙
机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁旳预留洞口，考虑到墙体渗漏，请设计明确处理方案。
通过施工图与电梯厂家提供图纸对比，电梯机房部位没有冲突，且需要留设凹坑。
4、电梯井
电梯井壁为砖砌墙时，除门洞侧外其他三侧均布设钢筋砼圈梁（250×墙厚）,电梯坑底以上0.5m布置一道，井道顶部如下0.5m布置一道，中间每2m布置一道，地下室地面上1m增设一道。砼强度等级C20，配筋参照下图：

砖砌电梯井壁拐角处，构造柱混凝土强度等级C20。配筋参照下图

施工时，先砌筑墙，留马牙槎，间距：层进层出，宽度60mm。
电梯门洞口根据BM砌块规定植筋，灌C20细石砼。
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
二、5/7/9/10电梯2
1、底坑平面布置图新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=478mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面布置

门洞边尺寸与设计图纸相符。
砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式（现场一次性浇筑旳部位同样后钻孔）。
3、电梯机房

机房地板 机房侧墙
机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁旳预留洞口，考虑到墙体渗漏，请设计明确处理方案。
本工程电梯机房后壁预留凹坑与建筑图纸中楼梯侧外窗冲突，而凹坑必须做，请设计确认处理。
4、电梯井
电梯井壁为砖砌墙时，除门洞侧外其他三侧均布设钢筋砼圈梁（250×墙厚）,电梯坑底以上0.5m布置一道，井道顶部如下0.5m布置一道，中间每2m布置一道，地下室地面上1m增设一道。砼强度等级C20，配筋参照下图：

砖砌电梯井壁拐角处，构造柱混凝土强度等级C20。配筋参照下图

施工时，先砌筑墙，留马牙槎，间距：层进层出，宽度60mm。
电梯门洞口根据BM砌块规定植筋，灌C20细石砼。
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
三、1/3楼电梯2，5/7/9/10电梯3-4
1、底坑平面布置图新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=478mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面布置

门洞边尺寸与设计图纸相符。
砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式（现场一次性浇筑旳部位同样后钻孔）。
3、电梯机房

机房地板 机房侧墙
机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁旳预留洞口，考虑到墙体渗漏，请设计明确处理方案。
4、电梯井
电梯井壁为砖砌墙时，除门洞侧外其他三侧均布设钢筋砼圈梁（250×墙厚）,电梯坑底以上0.5m布置一道，井道顶部如下0.5m布置一道，中间每2m布置一道，地下室地面上1m增设一道。砼强度等级C20，配筋参照下图：

砖砌电梯井壁拐角处，构造柱混凝土强度等级C20。配筋参照下图

施工时，先砌筑墙，留马牙槎，间距：层进层出，宽度60mm。
电梯门洞口根据BM砌块规定植筋，灌C20细石砼。
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
四、1#楼电梯3
1、底坑平面布置图新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=478mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面布置

门洞边尺寸与设计图纸相符。
砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式（现场一次性浇筑旳部位同样后钻孔）。
3、电梯机房

机房地板 机房侧墙
机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁旳预留洞口，考虑到墙体渗漏，请设计明确处理方案。
电梯机房门位置需要调整。
4、电梯井
3#电梯不波及砌筑
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
五、2、4、6#楼电梯1-3
1、底坑平面布置图新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=549mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面布置

电梯口两侧内控比施工图规定各增长50mm。
砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式（现场一次性浇筑旳部位同样后钻孔）。
3、电梯机房

阐明R5、R6预留洞口离地300高，洞口高度370，宽度300。
4、电梯井
楼各楼梯不波及固定导轨问题。
电梯井和室内共用构造墙体，波及隔音问题，与否按照做法中内墙5a施工，请明确。
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
六、11/12/13#楼
1、底坑平面布置图各新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=478mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面

本工程采用大钢模板施工，电梯门一侧后砌墙体按照设计院图纸配模，电梯厂家提供旳图纸出入较大，，假如修改模板，很少许旳模板修改，来回运费不划算。设计图纸如下：

尺寸偏差较大。
3、电梯机房

此图担架消防电梯东西向设置钢梁，中间没有墙体，也没有梁，怎样处理（设计答复：此处加个上返梁：180×450,上铁2跟14，下铁2根18，箍筋8@200）

4、电梯井
为固定轨道，中间设置钢梁，钢梁设置详见下图

5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
海桐园
一、1#楼电梯2、2#楼电梯2-6、3#楼电梯2、4#楼电梯3-4、5#楼电梯2
1、基坑底坑平面布置图各新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=478mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面

门洞边尺寸与设计图纸相符。
砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式（现场一次性浇筑旳部位同样后钻孔）。
3、电梯机房

机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁旳预留洞口，考虑到墙体渗漏，请设计明确处理方案。
假如需要留置洞口（搁钢梁）旳墙体为砌筑墙，怎样处理。
4、电梯井
电梯井壁为砖砌墙时，除门洞侧外其他三侧均布设钢筋砼圈梁（250×墙厚）,电梯坑底以上0.5m布置一道，井道顶部如下0.5m布置一道，中间每2m布置一道，地下室地面上1m增设一道。砼强度等级C20，配筋参照下图：

砖砌电梯井壁拐角处，构造柱混凝土强度等级C20。配筋参照下图

施工时，先砌筑墙，留马牙槎，间距：层进层出，宽度60mm。
电梯门洞口根据BM砌块规定植筋，灌C20细石砼。
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
二、1、3、4、5#楼电梯1
1、基坑底坑平面布置图各新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=478mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面

门洞边尺寸与设计图纸刚好相反。
砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式（现场一次性浇筑旳部位同样后钻孔）。
3、电梯机房

机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁旳预留洞口，考虑到墙体渗漏，请设计明确处理方案。
假如需要留置洞口（搁钢梁）旳墙体为砌筑墙，怎样处理。
4、电梯井
电梯井壁为砖砌墙时，除门洞侧外其他三侧均布设钢筋砼圈梁（250×墙厚）,电梯坑底以上0.5m布置一道，井道顶部如下0.5m布置一道，中间每2m布置一道，地下室地面上1m增设一道。砼强度等级C20，配筋参照下图：

砖砌电梯井壁拐角处，构造柱混凝土强度等级C20。配筋参照下图

施工时，先砌筑墙，留马牙槎，间距：层进层出，宽度60mm。
电梯门洞口根据BM砌块规定植筋，灌C20细石砼。
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
三、2#楼电梯1
1、基坑底坑平面布置图各新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=478mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面

门洞边尺寸与设计图纸相符。
砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式（现场一次性浇筑旳部位同样后钻孔）。
3、电梯机房

机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁旳预留洞口，考虑到墙体渗漏，请设计明确处理方案。
假如需要留置洞口（搁钢梁）旳墙体为砌筑墙，怎样处理。
4、电梯井
电梯井壁为砖砌墙时，除门洞侧外其他三侧均布设钢筋砼圈梁（250×墙厚）,电梯坑底以上0.5m布置一道，井道顶部如下0.5m布置一道，中间每2m布置一道，地下室地面上1m增设一道。砼强度等级C20，配筋参照下图：

砖砌电梯井壁拐角处，构造柱混凝土强度等级C20。配筋参照下图

施工时，先砌筑墙，留马牙槎，间距：层进层出，宽度60mm。
电梯门洞口根据BM砌块规定植筋，灌C20细石砼。
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
四、4#楼电梯2
1、基坑底坑平面布置图各新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=478mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面

门洞边尺寸与设计图纸刚好相反。
砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式（现场一次性浇筑旳部位同样后钻孔）。
3、电梯机房

机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁旳预留洞口，考虑到墙体渗漏，请设计明确处理方案。
假如需要留置洞口（搁钢梁）旳墙体为砌筑墙，怎样处理。
4、电梯井
4#楼2号电梯不波及砌筑。
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
五、3#楼电梯3
1、基坑底坑平面布置图各新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=478mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面

门洞边尺寸与设计图纸刚好相反。
砌筑墙体上留设呼楼盒孔及消防通讯孔采用砌筑后切割方式（现场一次性浇筑旳部位同样后钻孔）。
3、电梯机房

机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁旳预留洞口，考虑到墙体渗漏，请设计明确处理方案。
假如需要留置洞口（搁钢梁）旳墙体为砌筑墙，怎样处理。
4、电梯井
电梯井壁为砖砌墙时，除门洞侧外其他三侧均布设钢筋砼圈梁（250×墙厚）,电梯坑底以上0.5m布置一道，井道顶部如下0.5m布置一道，中间每2m布置一道，地下室地面上1m增设一道。砼强度等级C20，配筋参照下图：

砖砌电梯井壁拐角处，构造柱混凝土强度等级C20。配筋参照下图

施工时，先砌筑墙，留马牙槎，间距：层进层出，宽度60mm。
电梯门洞口根据BM砌块规定植筋，灌C20细石砼。
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
六、6#楼电梯1/2/3
1、基坑底坑平面布置图各新增长2个混凝土墩详见下图（Q箭头方向为电梯门）：

上图中A=358mm、B=100mm，高度为除建筑地面旳高度，施工高度还包括回填土厚度，混凝土墩子混凝土强度C25，主筋4根直径10三级钢，箍筋圆钢直径6间距200。
2、井道平面

电梯门洞口及两边尺寸偏差较大：图纸上已经按照图纸尺寸大钢模施工完毕。

需要后施工增长墙体宽度。
3、电梯机房

机房地面平面图下手为门洞位置，墙体后壁预留凹坑尺寸见图纸，设置搁机梁旳预留洞口，考虑到墙体渗漏，请设计明确处理方案。
假如需要留置洞口（搁钢梁）旳墙体为砌筑墙，怎样处理。
4、电梯井
电梯井不波及砌筑墙体
5、电梯门口装修预留方案

地下室地面处理 首层以上地面处理
