三臂液压凿岩台车注浆孔钻进施工工法.doc

Sika-PM500型混凝土喷射机组、ATLAS B350E三臂凿岩台车技术参数
一、 Sika-PM500型混凝土喷射机组
1、Sika-PM500型混凝土喷射机组技术参数
最大喷射高度
16.1 m
理论泵送能力
30 m3/h
最大喷射宽度
28.2 m
最大喷射方量
26m3/h
前方最远喷射距离
14.3 m
最大输送压力
7.5 MPa
最小可喷射作业隧洞高度
4 m
料斗容量
300 L
大臂回转角度
252°
输送管内径
80 mm
主泵电动机功率
55 kw
空压机电机功率
75 kw
大小臂伸缩
2m
喷射骨粒最大粒径
16 mm
喷嘴座轴向回转
360°
最大作业深度
停放平面以下8.7 m

二、 ATLAS B350E型三臂凿岩台车

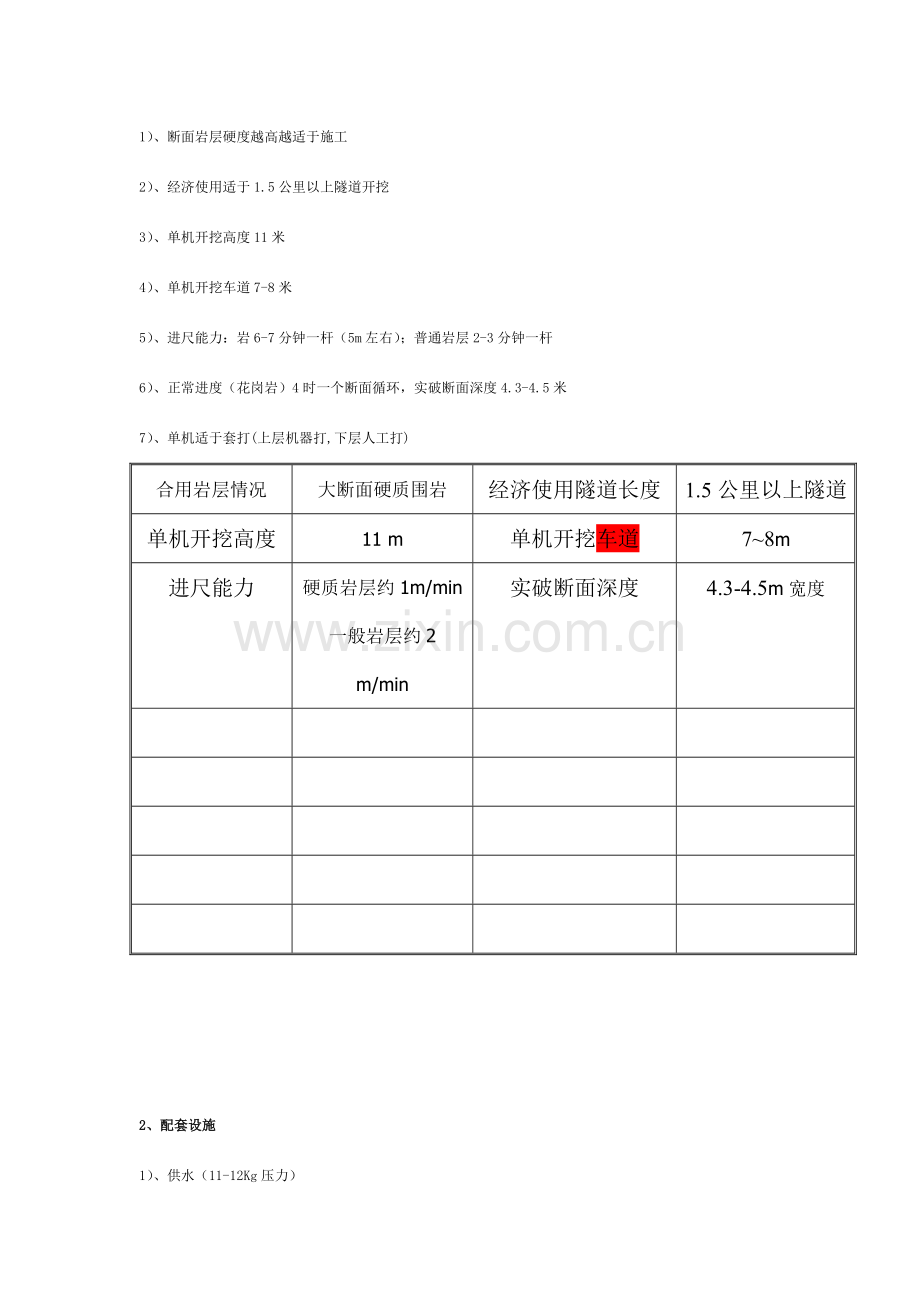

1、工作性能
1）、断面岩层硬度越高越适于施工
2）、经济使用适于1.5公里以上隧道开挖
3）、单机开挖高度11米
4）、单机开挖车道7-8米
5）、进尺能力：岩6-7分钟一杆（5m左右）；普通岩层2-3分钟一杆
6）、正常进度（花岗岩）4时一个断面循环，实破断面深度4.3-4.5米
7）、单机适于套打(上层机器打,下层人工打)
合用岩层情况
大断面硬质围岩
经济使用隧道长度
1.5公里以上隧道
单机开挖高度
11 m
单机开挖车道
7~8m
进尺能力
硬质岩层约1m/min
一般岩层约2 m/min
实破断面深度
4.3-4.5m宽度

2、配套设施
1）、供水（11-12Kg压力）
2）、移动供电200Kw装机容量变压器
3）、排渣设备A380装载机、自卸车

阿特拉斯BOOMER 353E/H178凿岩台车技术规格

产品特点：
外侧的两臂可向上升2米
1238ME型电液钻机
半自动化卷辊易于钻凿
自动防止钻杆阻塞
准确、快速、简朴的BUT35钻臂
所有轴可调节延伸
精确平行工作
截面上无盲点

重要部件
底盘： DC166
钻臂：3×BUT35
液压系统：BHU38
推动器：3×BMH 6318
凿岩机：3×COP 1238ME R38.5

底盘：
型号： DC166 (4轮驱动)
发动机:VOLOV TD60B 116kw(157ph)/2500转
电力系统：24V
最大行驶速度：16公里/小时
变速箱：液压型，ZF型
爬坡能力：1：4最大载重时
制动系统：空气制动，停车制动，紧急制动
轮胎：12.00X24/18层
钻臂：BUT35
臂重量：2700公斤
推动长度：1600毫米
延伸长度：1600毫米
推动翻转角度：360度
手动；完全
油漆：ACC11188
液压系统 BHU38
主泵电机 3×45 千瓦
电压：380-660 瓦
频率：50或60 赫兹
液压泵：3个双联泵
压力：150-250 bar
液压油箱容积： 460 升
液压油型号：HFC、HFB、mineral

推动器 BMH618 BMH616 BMH614 BMH612
总长(mm)： 7125 650 5 2895 5295
最大钻深(mm)： 5235 4915 4005 3405
钻杆长(mm)： 5525 4915 4305 3700
最大推动力(kN)：12.5 12.5 12.5 12.5
油漆：ACC11254
凿岩机 COP 1238ME
钻杆：R38
最大动力：15千瓦
频率：40-60赫兹
空气流量：2.5l/s
水流量：3×1.1l/s
旋转系统：分离旋转
旋转速度：0-300转/分
重量：151公斤
噪音：106Db

电力系统
总功率：150千瓦;
3×45KW (主泵电机)＋5.5 KW (空压机)＋4.5KW(水泵)＋3.0KW (照明)
电压：380-660伏
频率：50-60赫兹
电缆尺寸：380---440V 4X9平方毫米
500---660V 4X70平方毫米

尺寸和重量
运送高度：3450毫米
凿岩高度：4150毫米
宽度：3050毫米
长度：13705毫米
转弯半径：外侧9400毫米，内侧4800毫米
总重：不含工作平台32200公斤；含HL91重34300公斤

三臂液压凿岩台车注浆孔钻进施工工法
ATLAS B350E型三臂凿岩台车
隧道及地下工程在穿越断裂破碎带、岩溶、高承压水、软弱地层等不良地质段时，由于节理裂隙切割岩层，以及地下水补给，在工程施工中面临涌水突泥、坍塌等各类地质风险，为有效规避此类风险，保证人员及机械设备安全，需要对前方不良地质段实行钻孔注浆作业，达成止水和加固围岩的目的。而近些年，随着施工技术和机械化水平的提高，一些长大交通隧道和物流隧道、大型的地下仓储厂房及国防人防工程的修建，也使钻孔注浆这门学科迅速成长并发展起来。
        三臂液压凿岩台车原属于爆破开挖专用设备，在青岛胶州湾施工中，通过对台车的结识，通过不断的钻研、实践、改造和改善，使三臂液压凿岩台车不仅合用于爆破开挖施工，还合用于超前预注浆作业，在青岛胶州湾海底隧道开挖及超前预注浆施工中进行了成功的应用和验证，获得了满意的效果，缩短了工期，形成了较好的技术、环境、经济和社会等综合效益，并由此总结成工法。
        工法特点：1、在软弱围岩段的隧道施工中，钻孔注浆使用三臂液压凿岩台车配套辅助机具进行，代替地质钻机或多功能钻机，将获得明显的操控、工期、环境、效益等优势。2、在断层及软弱破碎带，三臂液压凿岩台车仍能得到修正功能性的使用，大大提高了凿岩台车的使用率，进一步拓展了三臂液压凿岩台车的应用领域。3、 用三臂液压凿岩台车进行钻孔注浆作业，钻孔速度极快，并且钻孔定位、孔口管安装、钻杆装卸更加便利和快捷，施工人员作业环境安全、舒适。
        合用范围：隧道及地下工程的超前预注浆、超前地质探孔、基础及地面沉陷等软基解决加固。
工艺原理：将原台车的钻杆更换为钻孔深度、钻杆强度和刚度更高的美国T38×3.66圆型加长钻杆，钻孔中的排渣采用改善后的高压水洗和风洗双重系统，按设计孔径大小配置相应大小的钻头由台车进行钻孔，用符合设计规定的设备、机具、材料、工艺进行施工组织，最终完毕注浆作业和检查。
        关键技术：1、三臂液压凿岩台车配套相应的辅助机具进行注浆孔的钻进施工。2、 纯熟使用高压风和高压水双重冲洗系统。
