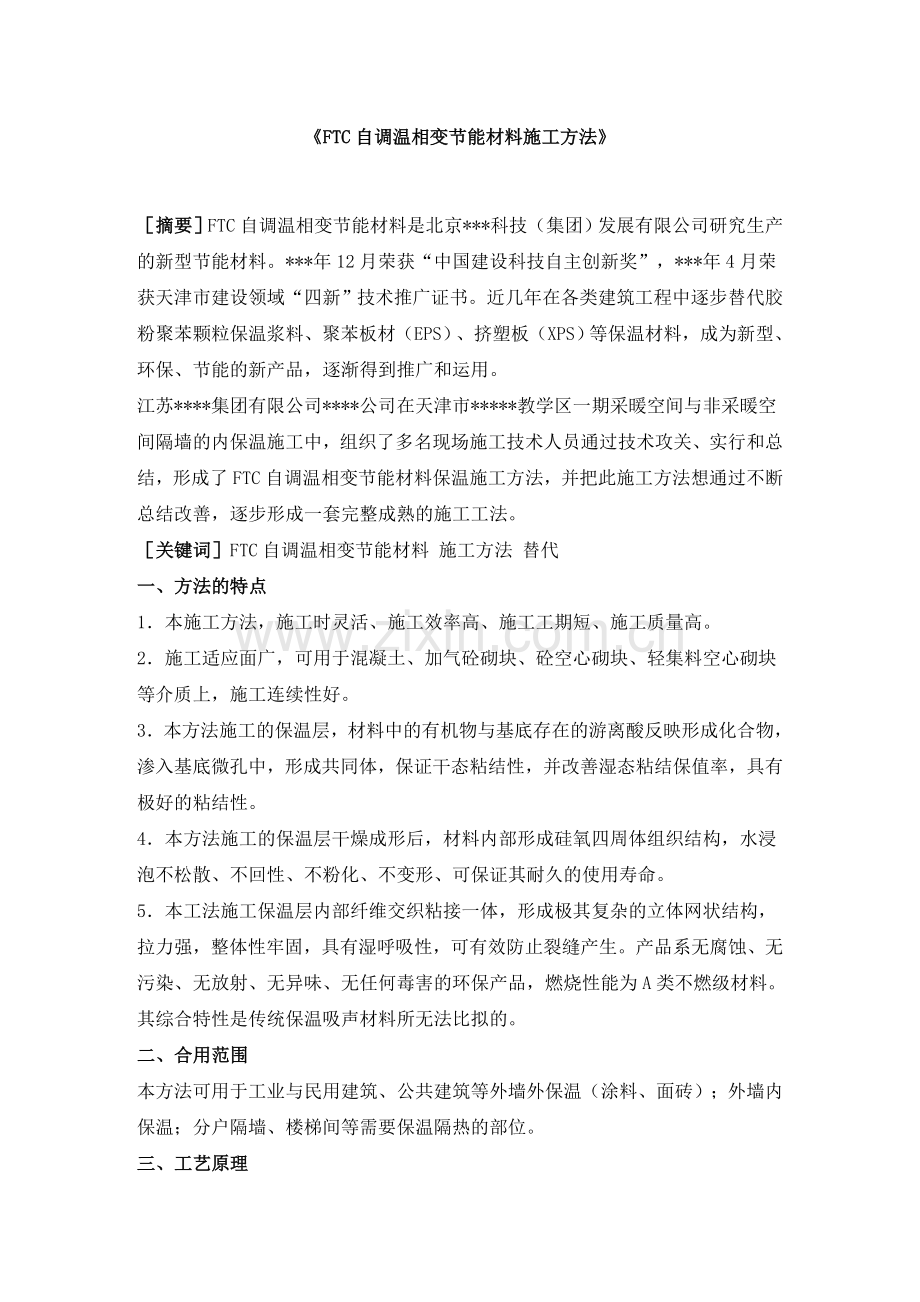

ftc自调温相变节能材料施工工法.doc

《FTC自调温相变节能材料施工方法》

［摘要］FTC自调温相变节能材料是北京***科技（集团）发展有限公司研究生产的新型节能材料。***年12月荣获“中国建设科技自主创新奖”，***年4月荣获天津市建设领域“四新”技术推广证书。近几年在各类建筑工程中逐步替代胶粉聚苯颗粒保温浆料、聚苯板材（EPS）、挤塑板（XPS）等保温材料，成为新型、环保、节能的新产品，逐渐得到推广和运用。
江苏****集团有限公司****公司在天津市*****教学区一期采暖空间与非采暖空间隔墙的内保温施工中，组织了多名现场施工技术人员通过技术攻关、实行和总结，形成了FTC自调温相变节能材料保温施工方法，并把此施工方法想通过不断总结改善，逐步形成一套完整成熟的施工工法。
［关键词］FTC自调温相变节能材料 施工方法 替代
一、方法的特点
1．本施工方法，施工时灵活、施工效率高、施工工期短、施工质量高。
2．施工适应面广，可用于混凝土、加气砼砌块、砼空心砌块、轻集料空心砌块等介质上，施工连续性好。
3．本方法施工的保温层，材料中的有机物与基底存在的游离酸反映形成化合物，渗入基底微孔中，形成共同体，保证干态粘结性，并改善湿态粘结保值率，具有极好的粘结性。
4．本方法施工的保温层干燥成形后，材料内部形成硅氧四周体组织结构，水浸泡不松散、不回性、不粉化、不变形、可保证其耐久的使用寿命。
5．本工法施工保温层内部纤维交织粘接一体，形成极其复杂的立体网状结构，拉力强，整体性牢固，具有湿呼吸性，可有效防止裂缝产生。产品系无腐蚀、无污染、无放射、无异味、无任何毒害的环保产品，燃烧性能为A类不燃级材料。其综合特性是传统保温吸声材料所无法比拟的。
二、合用范围
本方法可用于工业与民用建筑、公共建筑等外墙外保温（涂料、面砖）；外墙内保温；分户隔墙、楼梯间等需要保温隔热的部位。
三、工艺原理
FTC自调温相变节能材料是运用植物临界萃取、真空冷冻析层、蒸馏、皂化等新工艺复合而成，运用相变原理达成节能的科技新材料。它突破传统保温材料仅具有的单一热阻性能，具有热熔性和热阻性两大绝热性。涂抹于墙体、顶棚等表面，经自然干燥后，形成无缝整体密闭的稳定绝热层。当环境温度低于一定值时，相变材料由液态凝结为固态，释放热量，当环境温度高于一定值时，相变材料由固态熔化为液态，吸取热量，使室温相对平衡。
四、工艺流程及操作要点
1．工艺流程：
基层解决→贴饼→分层涂抹FTC材料→敷设耐碱玻纤网布→检查→清理
2．操作要点：
2.1基层解决
将板底或混凝土、砌块等抹灰面上的杂物清理干净，对于钢筋混凝土结构，应将混凝土上的突出物剔除，并将模板接缝处残余的海绵条或胶带纸等清理干净。将基底上浮尘扫除，用水喷淋，使之湿润。同时应对施工部位的楼地面进行清扫，以利于抹灰后清理抹灰时产生的落地FTC自调温相变节能材料。
2.2贴饼
厚度控制点采用FTC节能材料设立，大小为20*20，厚度为所需保温层厚度，保温层厚度控制点间距宜为1.5m以内。
2.3 FTC节能材料分层涂抹
1）拌料：用人工按FTC材料：水=1：2（重量比）搅拌均匀成膏状，随拌随用。注意：严禁使用机械搅拌。
2）涂抹第一层FTC节能材料。规定厚度不得超过10mm，必须压实，表面留毛面。
3）第一层形成初凝后，涂抹第二层，厚度不超过15mm，以此类推，直至设计厚度。注意点：下一层涂抹必须在上一层材料未干燥前进行，同时分层之间必须留毛面。
4）分层涂抹时，应适度按压，以保证层与层之间能形成有效粘结，但不可在同一部位来回抹压。在涂抹中，发现有鼓包产生，应及时剔除补抹。
2.4 敷设耐碱玻纤网布
1）FTC材料表面收光时，把耐碱玻纤网布用抹子直接压在材料表面，同时收光，严禁漏铺。
2）耐碱玻纤网布敷设时规定平整、无皱褶，顺序搭接，搭接宽度30-50mm；外檐敷设时搭接宽度80-100mm；阳角与保温接茬处压贴100mm宽的耐碱玻纤网布。
2.5 检查与修整
1）基层表面洁净、接茬平整、无抹纹，线角顺直、清楚。
2）保温层厚度必须符合设计规定，单点厚度检测不允许出现负偏差。
3）保温层与基底以及各构造层之间必须粘结牢固，无脱层、空鼓及裂缝。
2.6 清理
1）墙面涂抹完毕后，将施工现场进行及时清理，将掉落的FTC浆料及时回收，能重新使用的重新使用。
2）FTC保温层施工完毕后，保持良好的通风、干燥环境，无需进行浇水养护。保温层养护7天后可进行后续工序施工。
五、劳动组织
劳动力组织表
序号
劳动力组成
人数
备 注
1
材料配制工人
2
按1个施工班组，具体根据施工面积及进度调整
2
涂抹工人
4
按1个施工班组，具体根据施工面积及进度调整
3
其它人员
1
负责成品保护、现场清理、环境保护
4
质检员
1
检查现场施工质量及进场材料质量
5
兼职安全员
1
可由质检员兼职
施工人员的数量可根据施工面积及施工进度进行调整，根据施工进度增长或减少施工人数，上表所列人员数量是根据1个施工班组，天天施工150平方米拟定。
六、材料与设备
材料与机械设备一览表
序号
名　称
单位
数量
1
FTC自调温相变节能材料
包
50
无需任何机械设备。
上表按100m2涂抹面积，涂抹20mm厚保温层配置，具体可依据实际施工量和工程进度进行调整。
七、质量控制
7.1质量控制控制标准
1）FTC自调温相变节能材料保温工程施工质量验收按《建筑装饰装修工程质量验收规范》GB50210-2023、《建筑节能工程施工质量验收规范》GB50411-2023、《天津市民用建筑节能工程质量验收规程》DB29-126-2023等标准的相关规定的规定进行。
2）其燃烧性能达成《建筑材料及制品燃烧性能分级》(GB8624-2023)的A级标准。
7.2　质量控制要点：
1）基层解决：基层墙体垂直度、平整度应达成结构工程质量规定。基层面应干净，无浮土、无油渍、无空鼓，松动及突出部分应剔除，界面应均匀。如平整度、垂直度误差大于10mm，应先用水泥砂浆进行找平、留毛面，并需保证水泥砂浆找平层不空鼓开裂。
2）材料性能：保温层施工时，应检查材料的出厂合格证书、型式检查报告、相应批次的出厂检查报告、进场验收记录。
3）保温层厚度：当保温层厚度超过10mm时，应进行分层涂抹，每层喷涂厚度不应大于15mm。
4）材料控制：FTC节能保温材料应贮藏在仓库内，防潮防雨淋。也防止产生扬尘，污染环境。
5）保温层厚度检查
⑴保温层厚度应符合设计规定，在随机抽检的部位采用针刺法，用探针和钢尺进行保温层厚度检查，单点厚度检测不允许出现负偏差。
⑵检查方法：在保温层上任意划定100mm*100mm方框，用探针在方框4角和中心处取5点测量，取平均值作为保温层厚度值。以100m²保温层面积为一检查批，局限性100m²亦作为一个检查批。每个检查批应至少抽检一处，每处至少抽检5个点，每个点间距不小于1m。
⑶鉴定规则：所有测定点厚度值均必须大于等于设计厚度，则鉴定此批保温层为合格，否则此批保温层为不合格。
6）保温层与墙体以及各构造层之间必须粘结牢固，无脱层、空鼓及裂缝。在随机抽检的部位采用观测、敲击法进行检查。
7）现场复试批次及项目
（1）FTC材料：每500m³为一批，局限性500m³亦为一批。复检项目为：干表观密度、抗压强度、当量导热系数、线性收缩率。
（2）耐碱玻纤网布：每5000m²为一批，局限性5000m²亦为一批。复检项目为：断裂强度、断裂强度保存率。
所有复试项目必须符合规范及设计规定。
八、安全措施
8.1、认真贯彻“安全第一，防止为主”的方针，明确安全生产责任制。
8.2、施工人员要严格遵守国家有关安全法令法规，遵守施工现场的安全制度。
8.3、生产(安全)经理全面负责安全管理工作，组织成立安全生产领导小组，由安全员具体监督执行，以实现安全生产的目的。
8.4、FTC保温层涂抹施工作业前，应编制有针对性的安全技术交底，并向施工作业人员进行交底，履行签字确认手续，并经常检查执行情况，纠正违章。
8.5、施工作业必须遵守操作规程，进入施工现场必须戴安全帽，现场不准吸烟，高空作业应做好登高作业安全防护，作业架体应有护栏、作业人员应系好安全带。
8.6、施工现场的一切洞口必须进行封盖、设围栏、防护棚，并设警告标志。
8.7、施工现场临时用电应根据临时用电施工组织设计规定进行布置，配电设施必须做好接地保护，开关箱内必须设立漏电保护装置。

九、环保措施
9.1、施工现场严格管理，工程垃圾定点堆放。施工作业前应清理干净场地内的杂物，清扫干净楼地面，施工完毕应保持工完料尽，及时清理干净楼地面上的落地FTC浆料，能反复使用反复使用。
9.2、FTC材料堆放在仓库中，并用彩条布进行覆盖，防止产生扬尘。
十、节能环保
表1 几种保温材料的节能性能比较表
保温材料名称
导热系数(w/m.k)
保温层相对厚度比
FTC自调温相变节能材料
0.03
1.0
聚苯板保温
0.042
1.4
挤塑板保温
0.038
1.27
胶粉聚苯颗粒保温
0.060
2.0
FTC自调温相变节能材料的节能性能符合三步节能规定，具有A级防火性能，在火灾时不产生有毒有害气体，其防火性能大大优于聚苯板和挤塑板。同时FTC自调温相变材料运用相变调温机理，可减少能源浪费，节能达成65%，具有可观的社会效益和经济效益，因此值得推广应用。
表2 几种保温材料的环保性能比较表：

FTC自调温相变节能材料
胶粉聚苯颗粒
聚苯板（EPS）
材料性能
突破传统保温材料单一热阻性能，具有热容性和热阻性两大绝热性能
单一热阻性
单一热阻性
抗压性
材料的抗压强度达成114Kpa，可以在材料表面直接受光，收光后能形成坚硬的薄膜层，它的强度完全可以适应腻子层的热应力，减少了抗裂砂浆层。
材料成形后结构松散，聚苯颗粒粘结不牢固，无法直接受光，必须加抹水泥砂浆层进行表面解决
板材自身抗压强度很低，只能靠表层水泥砂浆层来维持其表面强度，抗冲击性差。极易破坏，且不易修补。
抗裂性
水镁石纤维的特殊构造形成网状拉力结构保证材料的整体性；同时靠材料中氢氧离子碱性与墙面表面游离酸发生取代反映形成非物理高度粘结，保证与墙体有效粘结，加之材料自身有5%的体积膨胀率，从主线上克服了裂缝、裂纹产生。
材料是现场进行配比搅拌，由于配比人为操作，会出现差异，这样会在不同的组成材料之间形成裂纹。
板材拼缝处经热胀冷缩必然产生限度不同的裂缝，在裂缝处容易产生热桥。
耐候性
相变原材料所有来自自然矿物质，经物理解决而成，属小分子物质，惰性强，性能稳定，以保证材料整体的性能稳定。
聚苯颗粒保温材料假如没有表面保护很难长期稳定使用。一旦表面被破坏，胶粉颗粒会由于水的渗入，使胶粉“受潮回软”粘结力丧失而大面积脱落。
抗冻性差、易老化、抗风压差。
阻燃性
A级不燃型。在目前保温材料市场上是防火等级最高的墙体保温材料
B1级
B1级
环保性
材料中不含放射性元素和苯酚氡等有害成分，为绿色产品
胶粉颗粒都来自回收聚苯板粉碎而成，回收的来源不定，卫生限度参差不齐。
配套的粘结材料环保性差。其燃烧时产生的苯气对人体导致严重伤害
施工
属于涂抹施工，在施工现场只需加水搅拌，简朴方便，不需专业队伍。质量能保证。
需专业队伍施工，易出现质量问题
工艺流程复杂，需专业施工队伍施工。易产生质量问题。
经济性
施工简便，不需专业施工队伍，节约成本，缩短工期。
需专业施工队伍施工，成本较高。
施工工艺复杂，需专业施工队伍施工，成本较高。
