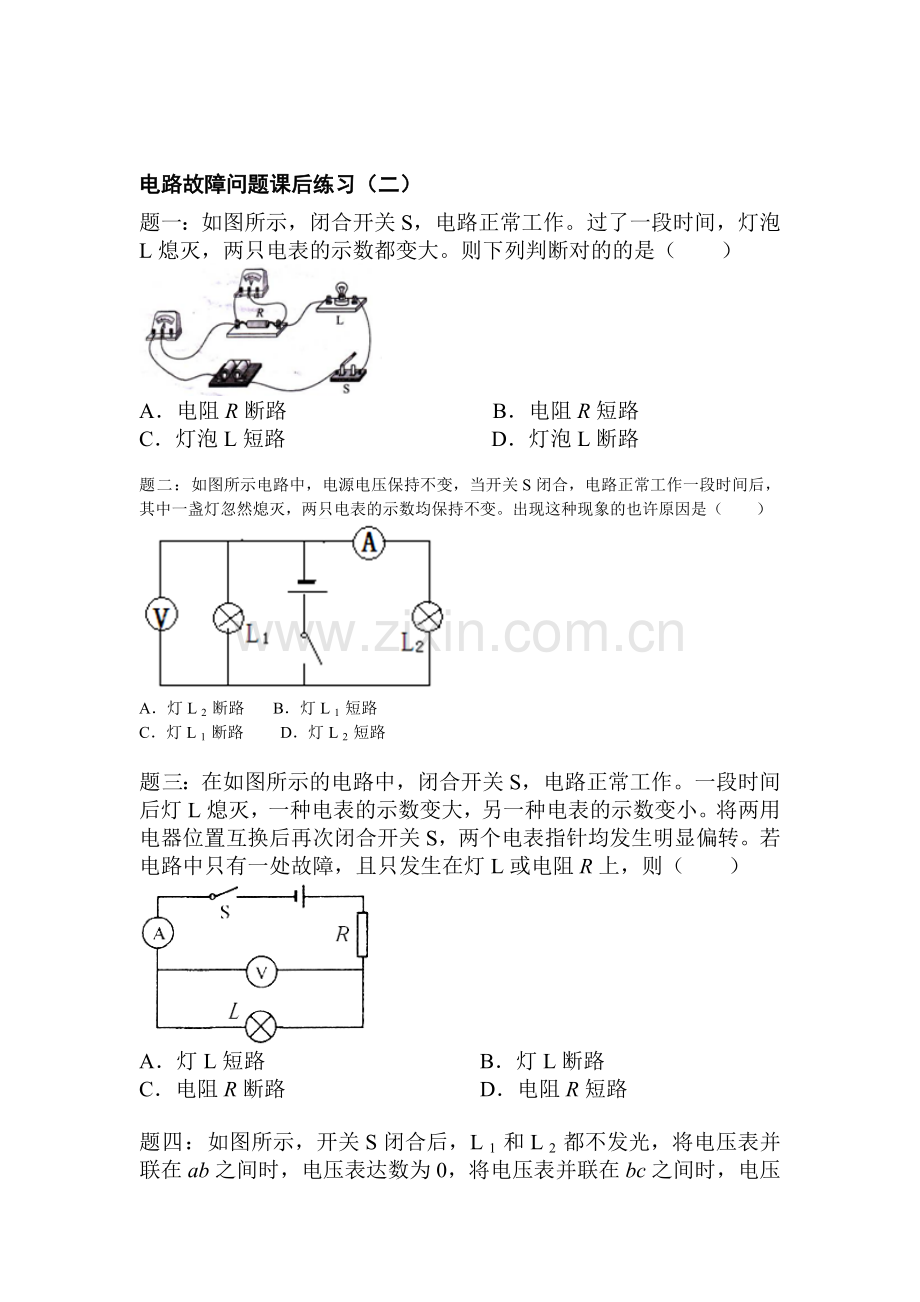

电路故障问题课后练习（二）
题一：如图所示，闭合开关S，电路正常工作。过了一段时间，灯泡L熄灭，两只电表的示数都变大。则下列判断对的的是（ ）
A．电阻R断路 B．电阻R短路
C．灯泡L短路 D．灯泡L断路
题二：如图所示电路中，电源电压保持不变，当开关S闭合，电路正常工作一段时间后，其中一盏灯忽然熄灭，两只电表的示数均保持不变。出现这种现象的也许原因是（ ）
A．灯L 2 断路 B．灯L 1 短路
C．灯L 1 断路 D．灯L 2 短路
题三：在如图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一种电表的示数变大，另一种电表的示数变小。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A．灯L短路 B．灯L断路
C．电阻R断路 D．电阻R短路
题四：如图所示，开关S闭合后，L 1 和L 2 都不发光，将电压表并联在ab之间时，电压表达数为0，将电压表并联在bc之间时，电压表达数较大，若电路中只有一处故障，则该故障也许是（ ）
A．L 2断路 B．L 2短路 C．L 1 断路 D．L 1 短路

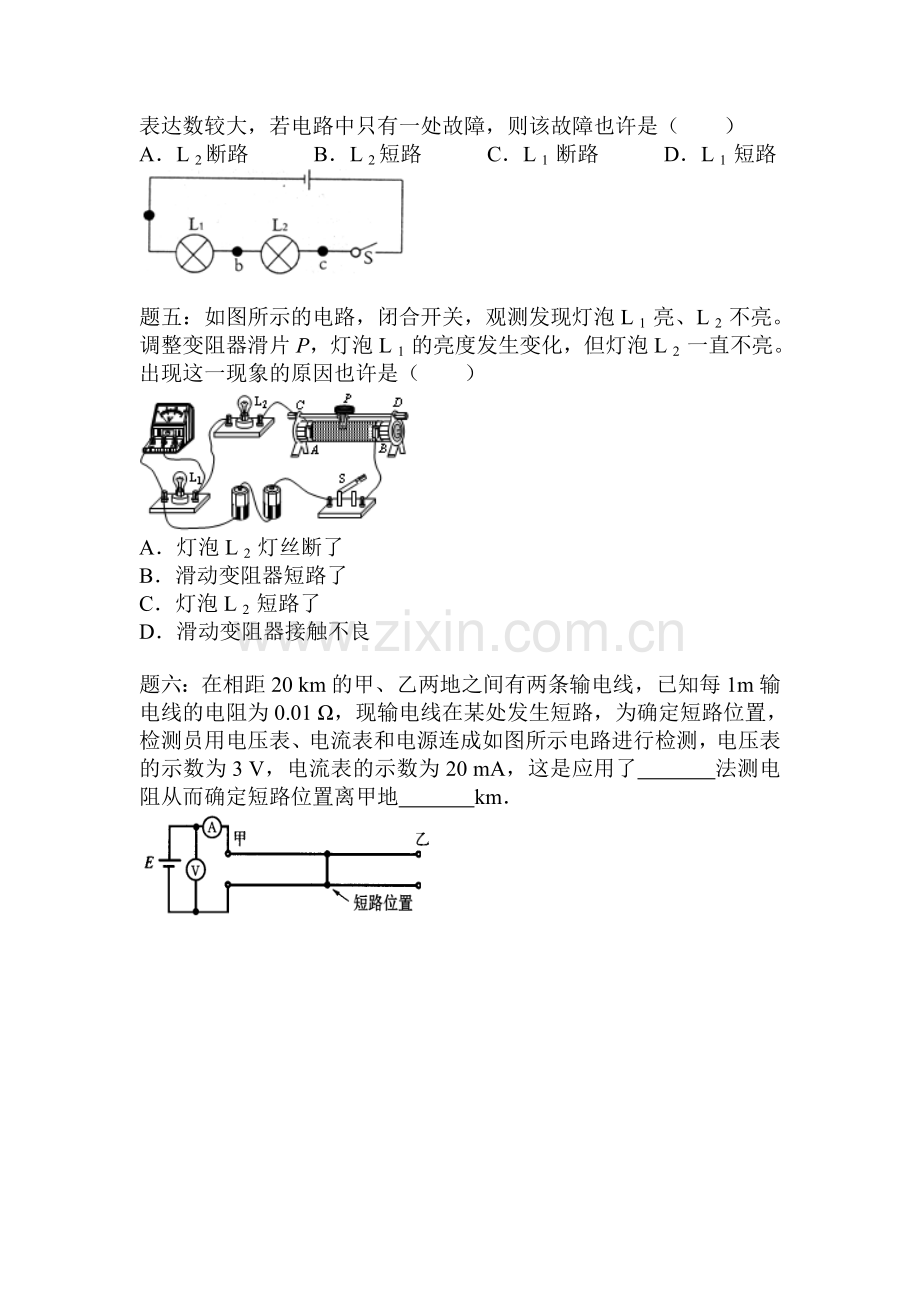

题五：如图所示的电路，闭合开关，观测发现灯泡L 1 亮、L 2 不亮。调整变阻器滑片P，灯泡L 1 的亮度发生变化，但灯泡L 2 一直不亮。出现这一现象的原因也许是（ ）
A．灯泡L 2 灯丝断了
B．滑动变阻器短路了
C．灯泡L 2 短路了
D．滑动变阻器接触不良
题六：在相距20 km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01 Ω，现输电线在某处发生短路，为确定短路位置，检测员用电压表、电流表和电源连成如图所示电路进行检测，电压表的示数为3 V，电流表的示数为20 mA，这是应用了 法测电阻从而确定短路位置离甲地 km．
电路故障问题
课后练习参照答案
题一：C
解析：一段时间后灯L熄灭，则灯L也许发生短路，也也许发生断路；若灯L断路，整个电路中没有电流，两只电压都没有示数，因此排除灯L发生断路的也许，则故障为灯L发生短路。
题二：C
解析：分析电路可知，灯L 1 和L 2 是并联电路，电流表测量通过L 1 的电流.灯L 1 断路，电流表无示数，与题意不符，故A错；灯L1短路，电压表无示数，电流表将变大，不符题意，故B错；灯L2断路，电路中电压表达数仍等于电源电压，电流表仍是测量通过L1的电流，两表达数不变，故C符合题意；灯L2短路，将发生电源短路，电压表和电流表达数均为零，故D错。
题三：A
解析：根据题意，一段时间后灯L熄灭且电路中只有一处故障，发生在灯L或电阻R上，知故障一定发生在灯L上，故排除C和D．若灯L断路，则电压表串联在电路中，导致电流表达数变小，电压表达数变大，但将两用电器位置互换后整个电路成为开路，两个电表达数为0，故B错误。对的答案为A．
题四：A
解析：开关S闭合后，L 1 和L 2 都不发光，阐明电路中出现断路，将电压表并联在ab之间时，电压表达数为0，将电压表并联在bc之间时，电压表达数较大，阐明L 1 完好，L 2 断路。故A选项对的。
题五：C
解析：由“闭合开关，观测发现灯泡L 1 亮”可判断该电路是通路，故A、D项均错；由“调整变阻器滑片P，灯泡L 1 的亮度发生变化”可以判断滑动变阻器完好，B项错误；灯泡L 2 不亮而L 1 亮的原因是灯泡L 2 短路所致，C项对的。
题六：伏安；7.5
解析：本题运用伏安法测出输电线的电阻，从而计算输电线的长度。首先根据电压和电流计算输电线的电阻：,因此输电线的长度为，由于是两根输电线冰鞋，因此短路位置离甲地15 km ÷ 2 = 7.5 km．
