月技术合卷新高考通用技术.ppt

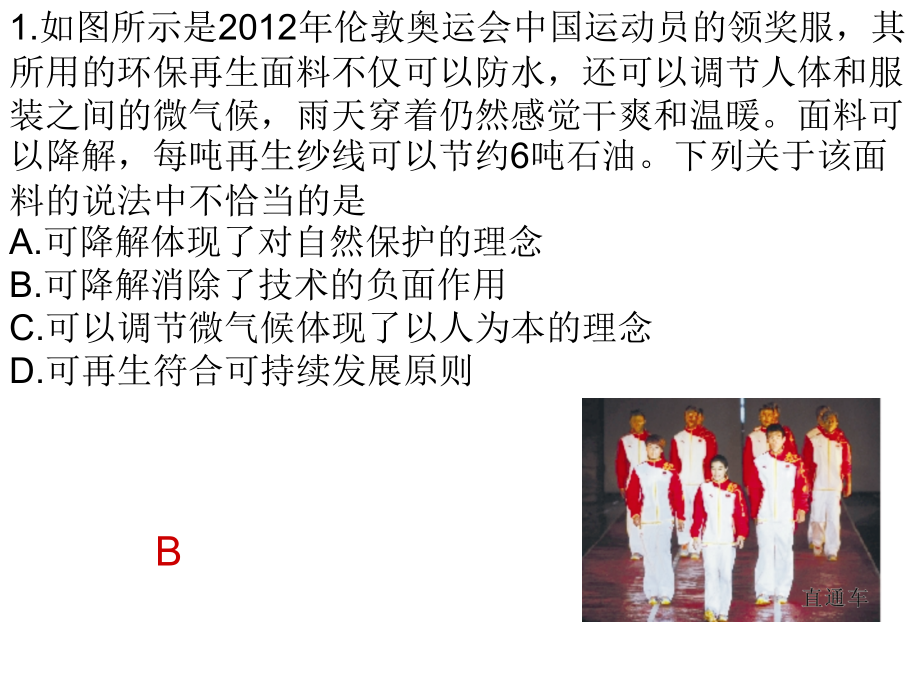

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,2012年9月普通高等学校招生,浙江省统一考试,技术试题,1.如图所示是2012年伦敦奥运会中国运动员的领奖服，其所用的环保再生面料不仅可以防水，还可以调节人体和服装之间的微气候，雨天穿着仍然感觉干爽和温暖。面料可以降解，每吨再生纱线可以节约6吨石油。下列关于该面料的说法中不恰当的是,A.可降解体现了对自然保护的理念,B.可降解消除了技术的负面作用,C.可以调节微气候体现了以人为本的理念,D.可再生符合可持续发展原则,B,2.如图所示是一款新型的超市购物车，购物车上安装的显示器能实时显示车内所有商品的数量、价格和金额。从人机关系的角度分析，该项设计主要是为了,A.提高选择商品的效率,B.更好地实现信息交互,C.满足动态人的需要,D.满足特殊人群的需要,B,3.如图所示是一款整理盆，适合人坐着时放在腿上使用。设计者在设计时进行了以下分析，其中不恰当的是,A.搁置在腿上的部分应设计成与腿部契合的形状,B.需要将盆分隔成多个区域，分别放置处理前后的蔬菜,C.盆体设计成网状结构，以便于处理蔬菜时滤水,D.应选择环保材料，有利于健康,C,4.如图所示是一款偏心伞，伞柄不在伞的中心。下列对该产品的评价中恰当的是,A.安装在自行车上能保证骑行安全,B.偏心结构折叠方便、强度高,C.遮挡雨水的效果好,D外形独特美观、价格低廉,C,5.如图所示是宇航员在进行失重试验。在水池中建造1：1的航天模型，让宇航员穿上特殊的潜水服潜入水中，利用水的浮力进行失重试验。这种试验方法属于,A.移植试验,B.虚拟试验,C.强化试验,D.模拟试验,D,8.如图所示是一款床上使用地桌子，支架支撑在支撑梁不同位置的凹槽中，可调节桌面的倾斜角度。要求支撑可靠，以下符合要求的支撑梁是,D,9.如图所示为移动屏幕支架，其支撑结构类似于伞骨，向上移动套在竖杆上的支撑脚连接件，支撑脚收拢，向下移动支撑脚连接件，支撑脚张开。以下构件的主要受力形式是,A.支撑脚受弯、连杆受拉,B.支撑脚受拉、连杆受弯,C.支撑脚受弯、连杆受弯,D.支撑脚受压、连杆受压,A,10.用一根截面符合要求的长木料加工如图所示的椅子横档，其合理的工艺流程是,A.下料锯割榫头划线刨削,B.下料划线刨削剧割榫头,C.下料刨削锯割榫头划线,D.下料刨削划线锯割榫头,D,11.某饮料厂柑橘榨汁后果汁中含有较多果肉，影响果汁的纯度，果渣直接废弃污染环境。该厂对榨汁工艺流程进行了优化，对果汁进行再次提炼，果渣加工后用作其它原料。对于该流程的优化，下列说法中正确的是,A.主要优化目标是缩短生产工期,B.主要的优化目标是提高原料的综合利用率和产品质量,C.该优化只需改变工艺不需要增加设备,D.该优化减少了工艺流程的环节,B,12.如图所示是某机械传动系统示意图。电机通过齿轮齿条传动，带动载荷运动。若系统中齿轮的轮齿折断则整个系统将不能正常工作，从系统特性的角度分析，这体现了系统的,A.整休性B.动态性,C.环境适应性D.目的性,A,13.某市经过考察后，借鉴外地经验，选用超强水泥聚合物对全市主干道桥梁的桥面进行改造。投入使用后，桥面铺设层频繁胶落，雨天容易打滑。不久市建委宣布，改造后的桥面不能满足实际要求，需要重新更换。从系统的角度分析，关于该工程以下说法错误的是,A.没有经过定量分析违反了系统分析的科学性原则,B.材料的环境适应性差，与决策无关,C.缺少了系统分析的比较、试验等程序,D.通过考察，借鉴外地经验的方法是一种经验决策,B,14.如图所示为电子起跑器，踏板上安装了传感器，当运动员听到起跑信号启动的瞬间，传感器检测到人的启动信号，经控制器计算出起跑反应时间。若起跑反应时间小于0.1秒，就判罚犯规。该电子起跑器的传感器应采用,A.压力传感器,B.温度传感器,C.速度传感器,D.湿度传感器,A,15.如图所示是一种风阻尼器，用于高层建筑应对台风。一个几百吨重的大铁球通过弹簧和液压装置安装在高层建筑物的中上部，当强风来袭时，该装置的传感器探测到建筑物的摇晃程度，通过计算机控制液压装置推动大铁球向反方向运动，从而降低建筑物的摇晃程度。若把大铁球作为被控对象，下列分裂中不正确的是,A.输出入量是建筑物的摇晃程度,B.控制器是计算机,C.控制量是风力的大小,D.输出量是大铁球的运动方向和速度,C,16.如图所示是一款笔记本支架及使用示意图，王进对该产品进行了评价并打分（满分为5分）：不需要低头操作，可以防止颈椎病（5分）；采用可回收材料，有利于环保（4份）可使眼睛与显示器保持安全距离，有利于保护视力（4.5分）；支架角度可调，操作者可以选择舒适的操作角度（3.5分）;可折叠便于携带（4分）。请根据上述评价回答以下问题：,（1）以上属于对人机关系,健康,目标进行评价的是：,、,（在“,”处填写评价项目的序号）；,（2）在以上评价是对,的评价（“在设计过程”或“设计成果”中选择一项填写在“,”处）；,设计成果,（3）根据以上评价得分画出评价坐标图；,（3）根据以上评价得分画出评价坐标图；,（4）为了检验笔记本电脑支架的质量，以下试验方案中不合理的是,（在下列方案中选择一种，将序号填写在“,”处）。,在支架上适当施力检查支架的强度；,调整支架的角度，检查支架不同角度时的稳定性；,将笔记本放在支架上，然后适当施力，检查支架的防滑性能；,将支架拆开后重新组装，检查连接部分是否损坏。,17.如图所示是齿轮轴的结构装配示意图。键安装在轴的键槽中，齿轮键槽对准键套到轴上，套筒安装在轴上并顶住齿轮端面，轴承安装在轴的两端起支承作用。该部件需要以下四个装配环节：安装轴承；安装齿轮；安装套筒；将键装入轴的键槽中。请根据上述描述，回答以下问题：,（1）齿轮轴的装配流程为,（将装配环节的序号填写在“,”处）；,（2）加一段矩形钢手工加工图中的键，需要用到的设备和工具是：,、,、,、,（在手锯；板牙；锉刀；划规；丝锥；台虎钳；钻床；车床中选择四种，将序号填写在“,”处）；,（3）为了提高齿轮表面的强度，可以采用的工艺是,（在电镀；淬火；回火,中选择一项，将序号填写在“,”处）。,淬火,18.一般多层楼房都不配备电梯，老年人上下楼梯不方便。如图所示是某公司研制的简易电梯示意图，电梯安装在墙壁上。人站在电梯的踏板上，抓住扶手启动电梯即可上下楼。请针对该电梯系统回答以下问题：,（1）为了电梯不用时减少踏板占用楼梯空间，合理的措施是,（以下列措施中选择一项，将序号填写在“,”处）；,踏板可翻转；踏板可拆卸；减小踏板面积。,（2）为了加强电梯管理，仅供缴费的住房使用，合理的措施是,、,（从下列措施中选择二项，将序号填写在“,”处）；,给缴费的住房配一把钥匙，开锁后可以使用；,采用红外线检测装置，检测到是缴费的住户才能使用；,采用指纹识别，有权限者才能使用；,电梯定时开放。,（3）如果电梯的启动采用刷卡来控制，即读卡器把获得的持卡人信息传输给控制，电路控制电路判断信息正确则接通电路，电机驱对电梯运行。请补充完整控制系统方框图（在“,”处填写相应的内容）；,（4）在保证电梯安全运行这一目标的同时，要兼顾降低电梯成本、符合人机关系等目标，这体现了系统分析的,原则（在“,”处填写合适的内容）。,电机,电梯,综合性,19.如图所示为皮带传动模型。电动机通过安装板与底座连接，大带轮通用支架与底座连接。为了能调节皮带的松紧，电动机的安装位置需要在一定范围内调整。现需要设计安装板，已知条件和设计要求如下：,A.电动机机座厚度为15mm，安装螺栓孔直径为9mm,孔中心距为80mm；电动机与安装板采用螺栓螺母连接，要求电动机在安装板上的位置可以调节，调节范围为020mm;,B.调节螺栓的直径为10mm，要求螺栓顶住电动机的机座。,请根据上述设计要求，完成以下任务：,（1）在给定的设计草图中画出与电动机安装和调整有关的结构，必要时可用文字说明；,（2）在设计草图上标注与电动机安装和调整有关的主要尺寸；,（3）说明电动机在安装板上的位置是如何调节的；,（4）为了防止电动机安装螺栓和螺母受到振动后松动，应该采用,垫圈（在“,”处填写合适的内容）。,
