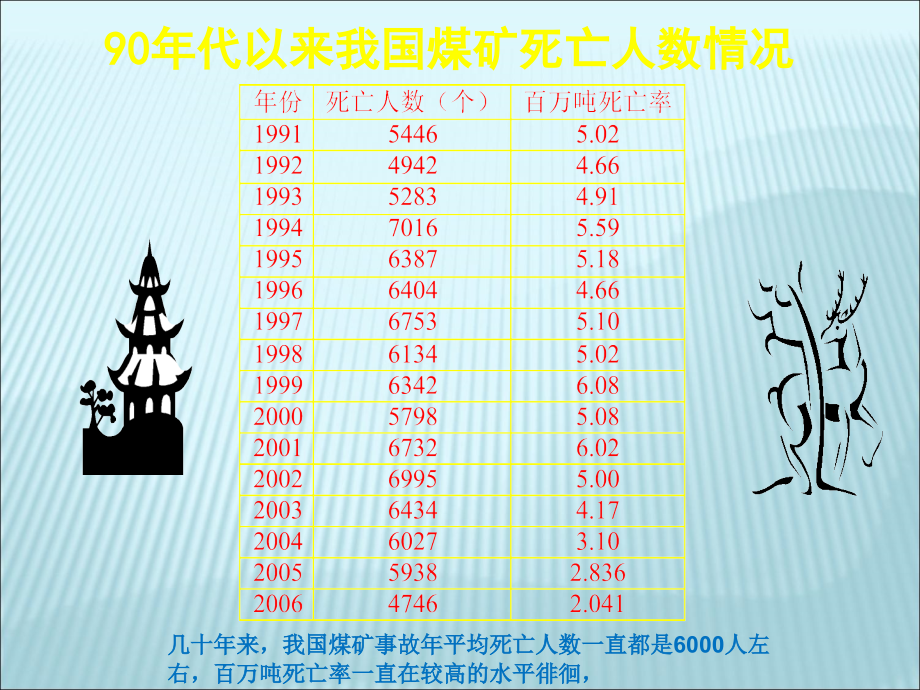

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,机电运输安全课件,制作人：王平志,90,年代以来我国煤矿死亡人数情况,几十年来，我国煤矿事故年平均死亡人数一直都是,6000,人左右，百万吨死亡率一直在较高的水平徘徊，,矿难、矿难、矿难,*,矿难、矿难、矿难,警句：你对违章讲人情，事故对你不留情,扁鹊名言 魏文王曾问扁鹊：你家弟兄三人，谁的医术更高明？扁鹊答：长兄最好，中兄次之，我最差。魏文王又问：为什么你最出名？扁鹊答：长兄治病，是治病于病发前，常人不知他事先能除病因，所以无法传名。中兄治病，是治于病发初期，常人以为他只能治轻微病，也只能名及本乡里。而我是治病于病情严重之时，常人看我经脉穿针放血，皮肤缚药等大手术，就以我医术高明，名震全国。,预测预报、超前探查、综合治理、安全评估、验收审批“五位一体”的综合防治水措施。,智者防患于前 愚者灭灾于后,机电运输安全,第一章 矿井供电安全,第二章 井下供电三大保护,第三章 井下运输安全,警句：宁可千日无事故，不可一日不防护。,第一章 矿井供电安全,1,、,矿井用电负荷的分级,矿井用电负荷的分级是按照用电负荷的重要性和停电后的影响不同来划分的，共分为三级。,一级负荷,因突然停电可能造成人身伤亡或重要设备的损坏造成重大经济损失者属于一级负荷。,例如：为井下通风用的主通风机、提升人员及物料的副井提升机，以及主排水泵、矿调度指挥中心等一些用电设备,。为确保这些用电负荷的可靠性，这类负荷应采用来自不同的电源母线的两回路进行供电。,返回,第一章 矿井供电安全,二级负荷,因供电的突然中断，给矿井造成大量减产或较大经济损失者，属于二级负荷。,这类负荷的供电突然中断，虽说一般不会造成人员的伤亡，但造成了大量的减产和较大的经济损失。例如：,采区变电所、空气压缩机站、综采设备、选煤厂等。,这类负荷一般采用双回路或环形线路进行供电。,三级负荷,凡是不属于一级、二级负荷的其他用户或用电设备都属于三级负荷。,这类负荷的供电突然中断，对煤矿的生产一般没有直接的影响,。例如：,矿区家属区、机修厂,等。这类负荷的供电只需采用一回路即可。,第一章 矿井供电安全,用电负荷分类安装后，当供电系统因故障或检修需要限制用电负荷时，就能分轻重缓急先压三级负荷，必要时再压二级负荷，以确保一级负荷的供电。,2,、,矿井供电电压等级,当前我国统一规定颁发的用电设备额定电压等级有：,35Kv,矿山地面变电所的电源进线电压。,3,、,3Kv,井下高压配电电压和高压电动机的额定电压。,660V,或,380V,井下工作面采、掘、运等机械的用电电压；,380V,也作为地面动力用电设备的用电电压。（低压动力用电电压）,第一章 矿井供电安全,1140V,主要用作综采工作面采煤机的用电电压，与移动变电站配合使用、井下供电低压。,220V,地面照明，单相交流设备和交流操作电压。,127V,井下照明、信号、电话和手持式电气设备（煤电钻）供电电压。,36V,电气设备的控制回路供电电压。,直流,250V,、,550V,井下矿用架线电机车用电电压。,警句：严格要求安全在，松松垮垮事故来。,第一章 矿井供电安全,1,、矿井供电电压等级 根据国家标准，结合煤矿的特殊条件，目前煤矿井下常用的电压等级有,:6000V,（,6300V,）,;3300V,（,3460,）,;1140V,（,1200V,）,;660V,（,690V,）,;380V,（,400,）,;127V,（,133V,）,;36V;,直流,250V;550V,。,煤矿安全规程,第四百四十八条规定：井下各级配电电压和各种电气设备的额定电压等级，应符合下列要求：,（一）高压，不超过,10000V,。,（二）低压，不超过,1140V,。,警句：事故教训是镜子，安全经验是明灯。,第一章 矿井供电安全,（三）,照明、信号、电话和手持式电气设备的供电额定电压，不超过,127V,。,（四）,远距离控制线路的额定电压，不超过,36V,。,采区电气设备使用,3300V,时，必须制定专门的安全措施。,榆树井井下采用的电压等级：,（,1,）,10000V,井下主排水泵；（,2,）,3300V,采煤机工作面；（,3,）,660V,其他电气设备；（,4,）,127V,照明、信号。（,5,）,36V,控制。,警句：安全靠我们创造，我们靠安全生存。,3,、,安全规程,对矿井供电的要求,（,1,）矿井两回路电源线路。当任意回路发生故障停止供电时，另一回路应能担负矿井全部负荷。年产,60000T,以下的矿井采用单回路供电时，必须有备用电源，备用电源的容量必须满足通风、排水、提升等的要求。矿井的两回路电源线路上都不得分接任何负荷。正常情况下，,矿井电源应采用分列运行方式，一回路运行时，另一回路必须带电备用，以保证供电的连续性。,10KV,及其以下的矿井架空电源线路不得共杆架设。矿井电源线路上严禁装设负荷定量器。,警句：安全第一记心头，生产一步一层楼。,第一章 矿井供电安全,（）对井下各水平中央变（配）电所，主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路当任一回路停止供电时，其余回路应能担负全部负荷。主通风机、提升人员的立井绞车、抽放瓦斯泵等主要设备房，应有两回路,直接由变（配）电所馈出的供电线路；受条件限制时，其中的一回路可引自上述同种设备房的配电装置。,上述供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。,上述设备的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。,第一章 矿井供电安全,（）,严禁井下配电变压器中性点直接接地,严禁由地面中性点直接接地的变压器或发电机直接向井下供电,（）经由地面架空线路引入井下供电线路，必须在入井处装设避雷装置；由地面直接入井的轨道，露天架空引入（出）的管路，必须在井口附近将金属体进行不少于两处的良好的集中接地；通信线路必须在入井处装设熔断器和避雷装置。,(5),井下低压配电系统同时存在,2,种或,2,种以上电压时,低压电器设备上应明显的标出其电压额定值,.,(6),矿井必须备有井上、下配电系统图,井下电气设备布置示意图和电力、电话、信号、电机车等线路平面敷设示意图,并随着情况变化定期填绘,.,第一章 矿井供电安全,（,7,）电气设备不应超过额定值运行,井下防爆电气设备变更额定值使用和进行技术改造时，必须经国家授权的矿用产品质量监督检验部门检验合格后，方可投入运行。,（防止电网及电气设备被破坏，造成设备烧毁、电气火灾、供电中断事故甚至导致瓦斯煤尘爆炸。,（,8,）防爆电气设备入井前，应检查其,“产品合格证”、“防爆合格证”、“煤矿矿用产品安全标志”,及安全性能，检查合格并签发合格证后方准入井。,警句：安全第一贵在行动，预防为主从我做起。,4,、变压器的中性点运行方式,煤矿安全规程,第四百四十三条规定：,严禁井下配电变压器中性点直接接地,。,严禁地面中性点直接接地的变压器或发电机直接向井下供电。,（,1,）变压器中性点直接接地的危害。（,a,）,人体触电时大大增加了人体触电电流；（,b,）,单相接地时形成了单相短路。因此中性点直接接地对人身安全和矿井安全都极为不利。如图,:,当人体触及一相带电体时,跨接于人体的是相电压,(,人身电阻定为,1000,),通过计算,当电源电压为,380V,时通过人体电流,220,mA,660V,时为,380,mA,1140V,时为,660,mA,。,此时的电流路径为：电源,a,相,人身,大地,接地体,电源中性点。,当人体通过,5,mA,电流时，就有触电的感觉，通过,3050,mA,电流时，就有生命危险，通过,50,mA,以上电流时绝对有生命危险。设计漏电保护时，假定人身电阻为,1000,，,通过人体的触电电流,不超过,30,mA,为安全电流,。,当电网一相接地时，由于变压器中性点直接接地，电流没有经过阻抗而直接流回了电源，形成了单相短路。单相短路电流很大，在接地点将产生很大的电弧，有可能引起瓦斯和煤尘爆炸或人员伤亡事故。,（,2,）变压器中性点不接地运行方式。,（）变压器中性点采用消弧线圈接地运行方式,流过人体中的电容电流分量被电流电感分量抵消了一部分，因而流过人体的总电流减小，安全程度得到了提高这种利用电感电流来抵消电容电流的作法，叫做电容电流的补偿,同理，在电网发生一相线路接地故障时，也可以利用上述电感电流接地点电流中的电容电流分量，来减小漏电电流,*,警句：安全来自长期警惕，事故源于瞬间麻痹,二、采区供电系统,采区变电所是采区用电的中心它的,电源由中央变电所提供,，其,主要任务,是将高电压变为低电压，并将此电压分配到本采区所有采掘工作面及其他用电设备,采区变电所的位置取决于低压供电，煤岩地质条件供电电压，供电距离，采煤方法及其巷道布置方式，煤岩地质条件和机械化程度等因素因此，一般情况下采区变电所设在采区用电负荷的中心，以保证采区所有用电设备的端电压不低于设备额定电压的,95%,对于较大的采区，考虑到供电电缆上的电压损失不能超过允许值，而影响供电质量，可在该采区设置两个以上的变电所,警句：争当行家和能手，事故永世难出头。,1,、综采工作面采用移动变电站供电。,综采工作面的用电设备多，单机容量大，工作面走向长度长，采用移动变电站进行供电移动变电站将通过高压电缆由采区变电所送来的,10kV,电能降为,3300V,通过防爆真空磁力启动器和千伏级电缆把电能分配给综采工作面的电器设备,好处：,（,1,）减少低压供电距离，减少电能损耗。（,2,）满足大功率设备运转和起动的需要，保证供电质量。,（,3,）简化低压供电系统，减少电缆截面和低压开关数量。,2,、掘进工作面供电；,警句：安全多下及时雨，教育少放马后炮。,三、用电安全作业制度,用电安全作业制度，是保证安全用电，职工人身安全和减少或杜绝电气事故，促进安全生产，提高经济效益的重要保证。,近年来，国内有相当部分事故是由于电器故障引起的，据有关数据统计表明，电气火灾已成为火灾发生的主要因素之一。,警句：安全是朵幸福花，合家浇灌美如画。,1,、,工作票制度：,在地面电气设备和线路上作业时，以及对井下高压电气设备进行检修及对重要线路和重要场合进行停、送电时，都必须使用工票，并按工作票规定的内容进行工作。,工作票的内容,：工作地点和工作内容；工作起、止时间；工作负责人（监护人）、工作许可人和工作人员的姓名，以及注意事项和安全措施。,工作票的签发应由矿熟悉设备情况，熟悉,电业安全工作规程,和,煤矿安全规程,的主管供电的负责人签发,。,警句：见了违章严批评，道是无情却有情。,2,、,高压操作工作许可制度,:,对地面变电所的电源进线及与进线有关的电气设备进行检修、操作时，都必须得到系统主管部门调度的批准。对地面和井下高压电气设备，必须经矿生产调度的许可方能进行检修操作。,工作许可制度是工作许可人审查工作票中所列各项安全措施后决定是否许可工作的制度。工作许可人由值班员担任，并不得签发工作票。认真履行工作许可制度是为了进一步加强工作责任感，保障工作的顺利进行。,工作许可人对工作票有任何疑问，即使是很小的疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充,，直至完成工作。,警句：唠唠叨叨为你好，千叮万嘱事故少。,工作许可人应认真审查工作票所列安全措施是否正确、完备，是否符合现场条件，并应完成施工现场的安全措施。工作许可人还须会同工作负责人检查停电范围内所做的安全措施，指明临近的带电部位，对工作地点应以手触试停电设备，证明检修设备确无电压。工作许可人应对工作负责人说明注意事项，并和工作负责人在工作票上分别签字、工作负责人和工作许可人均不得擅自变更安全措施及工作项目，若须增设安全措施或变更工作项目时，必须重新填写工作票，并重新履行工作许可手续。工作许可人不应改变检修设备的运行接线方式，如需改变应事先征得工作负责人的同意。线路停电检修时，工作许可人必须将线路可能受电的各方面的电源断开，并做好安全措施后，方可开始工作。,警句：快刀不磨会生锈，安全不抓出纰漏。,3,、高压倒闸、试验操作票制度,为了保证人身安全，防止因误操作而引起设备损坏事故，在进行高压电气设备和线路的倒闸操作和试验时，必须执行操作票制度和工作监护制度。,进行倒闸操作时，应由操作人填写操作票。操作票中应写明被操作线路的编号及操作顺序，停电拉闸必须按断路器、负荷侧隔离开关、电源侧隔离开关的顺序依次操作；送电合闸操作顺序与此相反，严禁带负荷拉开隔离开关。,警句：重视安全硕果来，忽视安全遭祸害。,4,、工作监护制度,倒闸操作和井下电气设备的检修，必须由两人执行，其中,一人监护，一人操作,。其中对现场和设备比较熟悉，,级别较高的一人做监护人,，全部操作结束后，应进行复查。在进行高压试验时，同样由两人执行，其中一人监护，一人操作。在井下试验时，必须有瓦斯检查员在现场检查，只有瓦斯浓度在,1%,以下时，才允许试验和放电。试验现场应设遮拦，并悬挂“止步”、“高压危险”的标识牌，同时派专人看管。在整个工作过程中，监护人必须始终在工作现场，对工作人员的安全认真进行监护，及时纠正违反安全的动作。原则上监护人不参加具体操作。,警句：安全是增产的细胞，隐患是事故的胚胎。,5,、停、送电制度,为了保证安全供电，防止人身触电，电气设备在进行检修、搬迁等作业时，必须遵守停电、验电、放电、装设接地线、设置遮拦和悬挂警示牌等程序，严禁带电作业。,电气设备在进行停电检修时，必须严格执行谁停电、谁送电的停、送电制度，中间不得换人，严禁约时停、送电。,警句：杂草不除禾苗不壮，隐患不除效益难上。,一半,警句：质量是安全基础，安全为生产前提。,高压事故案例,某厂清扫高压配电室，全部清扫工作做完，人员撤出现场，这时一位老师傅想起在变压器上还遗留一件工具，没有向工作负责人报告就私自跑去上了变压器。工作负责人没经过清点人数就办理了送电手续，值班人员一送电，高压漏电监视报警。经停电检查，发现老师傅已在变压器盖上高压触电死亡。,警句：作业过程忌嬉闹，分散精力事故冒。,某厂检修电力变压器，工作负责人上午去配电室办理了申请停电手续，并约定下午两点停电。而到下午两点工作负责人安排人去封这台变压器高压侧地线时，又没事先验电，于是造成,10KV,单相接地，操作人员被烧伤。,警句：不绷紧安全的弦，就弹不出生产的调。,低压事故案例,某焊工在金属管道内电焊，因天热上身裸露，焊钳绝缘损坏，焊的时间长些身上出汗，干累了身子靠在管道上想休息一会，结果因焊钳漏电触电死亡。,警句：苍蝇贪甜死于蜜，作业图快失于急。,低压事故案例,某单位雇用的民工，在居住屋内私自拉设电线听收音机，使用的电线都是单位因绝缘老化替换下来的废线，因带电拉设电线时触到破损处被电击，当时屋内无人抢救而死亡。,警句：简化作业省一时，贪小失大苦一世。,6,、井下十不准制度,(1),不准带电检修。,(2),不准甩掉无压释放器、过电流保护装置。,(3),不准甩掉漏电断电器、煤电钻综合保护装置和局部通风机风电、瓦斯电闭锁装置。,(4),不准明电操作，明火打点、明火放炮。,(5),不准用铜、铝、铁等代替保险丝。,(6),停风、停电的采掘工作面，未经检查瓦斯，不准送电。,(7),有故障的线路不准强行送电。,(8),电气设备的保护装置失灵后,不准送电。,(9),失爆设备、失爆电器，不准使用。,(10),不准在井下拆卸矿灯。,7,、,三无四有两齐三全三坚持,制度,三无：无鸡爪子、无羊尾巴、无明接头,；,鸡爪子：,（,1,）橡套电缆的连接不用硫化热补或同等效能的冷补者。,（,2,）电缆（包括通讯、照明、控制以及高低压橡套电缆）的连接不采用接线盒的接头。,（,3,）铠装电缆的连接不采用接线盒和不灌注绝缘充填物或充填不严密（漏出芯线）的接头。,警句：特殊工种，特别要求。无证作业，事故头出。,2、羊尾巴：,（1）电缆的末端不接防爆电气设备或防爆元件者。,（2）电气设备接线嘴（包括小型电器元件）2米内出现不合格接头、明线、破口者。,3、明接头,电气设备与电缆的连接之间有裸露的导体，以及明火操作者均属明接头。,警句：溜子皮带，蹬坐危险。出了事故，后悔已晚。,四有：有过流和漏电保护、有螺丝和弹簧垫、有密封圈和挡板、有接地装置；,二齐：电缆悬挂整齐、硐室设备整齐；,三全：防护装置全、绝缘用具全、图纸资料全；,三坚持：坚持使用检漏继电器、坚持使用煤电钻综合保护装置、坚持使用风电和瓦斯电闭锁。,警句：干啥工作，别耍大胆。坚持规程，保你平安。,附,:,停电检修作业中保证安全的技术措施,在检修工作中，工作人员应明确工作任务、工作范围、安全措施、带电部位等安全注意事项。工作负责人必须始终留在工作现场，对工作人员的安全认真监护，随时提醒工作人员注意安全。对需要进行监护的工作，如不停电检修工作和部分停电检修工作等，并指定专人监护。监护人应认真负责、精力集中，随时提醒工作人员应注意的事项，以防止可能发生的意外事故。,警句：停电作业，勿忘验电。违章生险，遵纪则安。,全部停电和部分停电的检修工作应采取下列步骤以保证安全。（,1,）停电 检修工作中，如人体与其他带电设备的间距较小，,10,千伏及以下者的距离小于,0,35,米，,20,35,千伏者小于,0,6,米时，该设备应当停电，如距离大于上列数值，但分别小于,0,7,米和,1,米时，应设置遮拦，否则也应停电。停电时，应注意对所有能够给检修部分送电的线路，要全部切断，并采取防止误合闸的措施，而且每处至少要有一个明显的断开点。对于多回路的线路，要注意防止其他方面突然来电，特别要注意防止低压方面的反送电。,警句：瞎马乱闯必惹祸，操作马虎必出错。,（,2,）放电 放电的目的是消除被检修设备上残存的静电。放电应采用专用的导线，用绝缘棒或开关操作，人手不得与放电导体相接触。应注意线与地之间、线与线之间均应放电。电容器和电缆的残存电荷较多，最好有专门的放电设备。（,3,）验电 对已停电的线路或设备，不论其正常接入的电压表或其他信号是否指示无电，均应进行验电。验电时，应按电压等级选用相应的验电器；（,4,）装设临时接地线 为了防止意外送电和二次系统意外的反送电，以及为了消除其他方面的感应电，应在被检修部分外端装设必要的临时接地线。临时接地线的装拆顺序一定不能弄错，装时先接接地端，拆时后拆接地端。,警句：安全教育，不可中断。安全防范，不可忽视。,四、采区供电安全,（,5,）装设遮拦 在部分停电检修时，应将带电部分遮拦起来，使检修工作人员与带电导体之间保持一定的距离。（,6,）悬挂标示牌 标示牌的作用是提醒人们注意。例如，在一经合间即可送电到被检修设备的开关上，应挂上,“,有人工作，禁止合闸,”,的标示牌；在临近带电部位的遮拦上，应挂上,“,止步，高压危险,”,的标示牌等。,如果没有安全，一切都将倾覆,机电硐室,四、采区供电安全,（一）机电硐室的规定与要求,1,、永久性井下变电所和井底车场内的其他机电设备硐室，应用砌碹或其他可靠方式支护，采区变电所应用不燃性材料支护。,装设向外开的防火铁门。中央变电所和主排水泵房的地面标高比井底车场高,0.,5,m,。,2,、,采掘工作面配电点的位置和空间必须满足设备检修和巷道运输、矿车通过及其他设备安装的要求，并用不燃性材料支护。,3,、,变电硐室长度超过,6,m,时，必须在硐室的两端各设,1,个出口。,警句：特殊工种，特别要求。无证作业，事故头出。,四、采区供电安全,4,、带油的电气设备必须设在机电设备硐室内。严禁设集油坑。,5,、,硐室内各种设备与墙壁之间应留出,0.5,m,以上的通道,各种设备相互之间,应留出,0.8,m,以上的通道。,对不需从两侧或后面进行检修的设备，可以不留通道。,6,、硐室不应有滴水。带油的电气设备溢油或漏油时，必须立即处理。,警句：溜子皮带，蹬坐危险。出了事故，后悔已晚。,四、采区供电安全,7,、,机电硐室入口处必须悬挂,“,非工作人员禁止入内）的警示牌。机电硐室内有高压电气设备时必须在明显地点悬挂高压危险警示牌。,8,、无人值班的采区变电硐室必须关门上锁，并有值班人员巡回检查。,9,、硐室内的设备，必须分别编号，标明用途，并有停送电标志。,警句：干啥工作，别耍大胆。坚持规程，保你平安。,（二）触电的危害及防止措施,1,、触电的危害,人身接触带电导体或因绝缘损坏而带电的设备外壳时,都可能造成触电事故,.,由于井下的特殊工作条件,发生触电的可能性较大,.,触电对人体组织的破坏性是很复杂的,.,一般对人体的伤害大致可分为,电击,和,电伤,两种情况,.,警句：停电作业，勿忘验电。违章生险，遵纪则安。,（二）触电的危害及防止措施,(1),电击,:,是指触电后电流通过人体,在热化学和电解作用下使呼吸器官、心脏和神经系统受到损伤和破坏。,多数情况下电击可以使人致死。,（,2,）电伤：是指由于强电流瞬间通过人身某一局部，或电弧烧伤人体，造成人体外表器官的破坏，当烧伤面积不大时，不至于有生命危险。,（二）触电的危害及防止措施,触电对人身的危害是由许多因素决定的，但流经人身电流的大小是起决定作用的主要因素。,通过人身的电流交流在,1520,mA,以下，直流在,50,mA,以下时，一般对人体伤害较轻。如果长期通过人体工频,3050,mA,就有生命危险。超过上述电流数值，则对人的生命是绝对危险的。因此，,我国规定,30,mAs,为安全电流,。,流经人体电流的大小符合欧姆定律,U=I,R,2,、触电的防止措施,（一）井下不得带电检修、搬迁电气设备,（二）操作井下电气设备必须遵守下列规定：,（,1,）,非,专职或值班电气人员，不得擅自操作电气设备；,（,2,）,操作高压电气设备主回路时，操作人员必须带绝缘手套，并穿电工绝缘靴或站在绝缘台上；,（,3,）操作千伏级电气设备主回路时，操作人员必须戴绝缘手套或穿电工靴；,（,4,）,127V,手持式电气设备的操作手柄和工作中必须接触的部分必须有良好绝缘；,2,、触电的防止措施,（,5,）普通型携带式电气测量仪表，只准在瓦丝浓度,1%,以下的地点使用；,（,6,）井下防爆电气设备，在入井前应由指定的、经矿务局考试合格的电气设备防爆检查员检查其安全性能，取得合格证后，方准入井；,（,7,）,井下防爆电气设备的运行必须符合防爆性能的技术要求，防爆性能受到破坏的电气设备，应立即处理，不得继续使用。,警句：忽视安全，如履薄冰。一时侥辛，终酿大祸。,（三）防止人身触电或接近带电导体。,（,1,）将电气设备的裸露带电部分安装在一定高度，或围以遮拦。例如,煤矿安全规程,规定，井下电机车架空导线的悬挂高度，自轨面算起不得小于下列数值：,在行人的巷道内、车场内以及人行道同运输巷道交叉的地方为,2m,；在不行人的巷道内为,1.9m,；在井底车场内，从井底到乘车场为,2.2m,等。,（,2,）井下各种电气设备的导电部分和电缆接头都必须封闭在坚固的外壳中，并在操作手柄和盖子之间设置机械闭锁装置，保证电气设备接通电源后打不开盖子，盖子打开后，不能接通电源。,警句：质量是企业的生命，安全是职工的生命。,2,、触电的防止措施,（,3,）机电硐室入口处必须悬挂,“,非工作人员禁止入内,”,的警示牌无人值班的采区变电硐室必须关门上锁；机电硐室内有高压电气设备时必须在明显地点悬挂,“,高压危险,”,警示牌。,（四）对人员经常接触的电气设备，采用降低的工作电压。例如井下照明、手持式电气设备的额定电压和电话、信号装置的额定供电电压，都不应超过,127v,；控制回路电压，不应超过,36v,等。,警句：与其为安抚死者花钱，不如为保护生者投资。,3,、煤矿井下防止触电应注意的事项,（,1,）非,专职非人员不得擅自操作电气设备；,（,2,）不准自行停电、送电。,（,3,）谨防架空线伤人。,携带较长的金属工具用具、金属管材在架空线下行走，严禁扛在肩上；,乘坐平巷人车或专列人车，上车、下车时必须切断该段架空线。为了安全，仍要特别注意头顶上的架空线，不能让身体的任一部分超高，触到架空线。,警句：安全是最大的节约，事故是最大的浪费。,3,、煤矿井下防止触电应注意的事项,（,4,）下山行走，不能手扶电缆，电缆一旦漏电后，后果极其严重。,（,5,）严禁在电气设备与电缆上躺坐，以防触电。,五、杂散电流,直流架线电机车电流的全部或一部分，没有经过钢轨回路的全程而通过大地或其他设备流回变流所的电流，叫,直流杂散电流,。在井下变压器采用中性点不直接接地的供电系统中，当电网三相对地的绝缘电阻、电容不相等时将出现零序电流。零序电流从地线或大地经漏电继电器流回电网叫,交流杂散电流,。,警句：麻痹是最大的隐患，失职是最大的祸根。,*,第二章 井下供电三大保护,第一节 漏电保护,当电气设备或导线的绝缘损坏或人体触及一相带电体时，电源和大地形成回路，有电流流过的现象叫漏电。,集中性漏电,指漏电发生在电网的某一处或某一点，其余部分的对地绝缘水平仍保持正常。,分散性漏电,指某条电缆或整个网络对地绝缘水平均匀下降或低于允许绝缘水平。,返回,一、漏电的危害及产生的原因,1,、漏电的危害,（,1,）人接触到漏电设备或电缆时会造成触电伤亡事故。,（,2,）漏电回路中碰地碰壳的地方可能产生电火花，有可能引起瓦斯煤尘爆炸。,（,3,）漏电回路上各点存在电位差，若电雷管引线两端接触不同电位的两点，可能使雷管爆炸。,（,4,）电气设备漏电时不及时切断电源会扩大为短路故障，烧毁设备，造成火灾。,一、漏电的危害及产生的原因,2,、漏电产生的原因,（,1,）电缆和电气设备长时间过负荷运行，使绝缘老化而造成漏电。,（,2,）运行中的设备受潮或进水，造成对地绝缘电阻下降而漏电。,（,3,）电缆与设备连接时，接头不牢，运行或移动时接头松脱，某相碰壳而造成漏电,.,(4),电气设备内部随意增加电气元件，使外壳与带电部分之间电气间隙小于规定值，造成某一相对外壳放电而发生漏电。,一、漏电的危害及产生的原因,（,5,）橡套电缆受车辆或其他器械的挤压、碰砸等，造成相线和地线破皮或护套破坏，芯线裸露而发生漏电。,（,6,）铠装电缆电缆受机械损伤或过度弯曲而产生裂口或缝隙，长期受潮或遭水淋使绝缘损坏而发生漏电。,（,7,）电气设备内部遗留导电物体，造成某一相碰壳而发生漏电。,（,8,）设备接线错误，误将一火线接地或接头毛刺太长而碰壳，造成漏电。,警句：安全规程，庄严神圣。贴在墙上，牢记心中。,一、漏电的危害及产生的原因,（,9,）移动频繁的电气设备的电缆反复弯曲使芯线部分折断，刺破电缆绝缘与接地芯线接触而造成漏电。,（,10,）操作电气设备时，产生弧光放电造成一相接地而漏电。,（,11,）设备维修时，因停、送电操作错误，带电作业或工作不慎，造成人身触及一相而漏电。,警句：不折不扣，坚决执行。融进血液，化为行动。,二、漏电保护方式,1,、漏电保护,工作原理：附加直流电源漏电保护,漏电继电器用直流电进行绝缘监视，当人体触电时，绝缘电阻降低，馈电开关断开切断了供电回路。如果绝缘阻值高于整定值时，直流监测电流小于直流继电器的动作电流，馈电开关不会跳闸，正常供电。,警句：快刀不磨会生锈，安全不抓出纰漏。,二、漏电保护方式,2,、选择性漏电保护,工作原理：大多利用零序电流方向保持原理,主要检查元件是,零序电流互感器,。线路正常工作时，电网的三相电压对称，三相负载相同，三相电流的矢量和等于零，电流互感器二次没有电流和电压，执行继电器不动作。当发生漏电故障时，三相电路不对称，必然有另许电流，这个零序电流通过电网对地绝缘电阻和分布电容构成通路。当发生单相漏电故障时，在零序电流互感器的一次测中流过,3,倍的零序电流，在二次侧产生电流，经二极管整流后，可使执行继电器动作，带动开关跳闸。,利用零序电流的大小不同，即可使故障支路与非故障支路分开，达到选择性漏电保护的目的。,二、漏电保护方式,3,、漏电闭锁,是,指开关合闸前对电网进行绝缘监测，当电网对地,绝缘阻值低于闭锁值,时开关不能合闸，起闭锁作用,。,警句：重视安全硕果来，忽视安全遭祸害。,三、漏电保护装置的整定、维护及检修,1,、漏电保护装置的整定,漏电继电器动作电阻值是以网路绝缘电阻为基准确定的，即当低压电网绝缘水平下降到对人触电有危险时，漏电继电器应动作，并切断电源。因此，把这个对人身触电有危险的电网极限绝缘电阻值，定为漏电继电器的动作电阻值。对漏电保护和漏电闭锁装置按下表整定。,警句：安全是增产的细胞，隐患是事故的胚胎。,三、漏电保护装置的整定、维护及检修,漏电保护装置及漏电闭锁的动作电阻整定值,电压 漏电保护漏电闭锁,1140v20k40k 660v11k22k 380v3.5k7k,127v 1.5k 3k,警句：杂草不除禾苗不壮，隐患不除效益难上。,三、漏电保护装置的整定、维护及检修,2,、漏电保护装置的维护及检修,漏电继电器每天检查试验一次。每年上井进行检修、检查、试验。,漏电继电器欧姆表指示数达到下列数值时，要及时采取措施,660v,低于,30k,，,380v,时低于,15k,，,127v,时低于,10k,警句：质量是安全基础，安全为生产前提。,第二节 过电流保护,一、过电流故障的危害及原因,过电流是指流过电气设备和电缆的电流超过了额定值。其故障有短路、过负荷和断相。,1,、短路,是指电流不流经负载，而是两根或三根导线直接短接形成回路，这时电流很大，可达额定电流的几倍、几十倍，甚至更大。,其危害是：,（,1,）能够在极短的时间内烧毁电气设备，引起火灾或引起瓦斯、煤尘爆炸事故。,警句：作业过程忌嬉闹，分散精力事故冒。,第二节 过电流保护,（,2,）短路电流会产生很大的电动力，使电气设备遭到机械损坏。,（,3,）会引起电网电压急剧下降，影响电网中其他用电设备的正常工作,造成短路的主要原因是绝缘受到破坏，因而应加强对电气设备和电缆绝缘的维护及检查，并设置短路保护装置。,警句：不绷紧安全的弦，就弹不出生产的调。,第二节 过电流保护,2,、过负荷,过负荷是指流过电气设备和电缆的实际电流超过其额定电流和允许过负荷时间。,其危害是：温度超过绝缘材料的最高允许温度损坏绝缘，如不及时切断电源，将会发展成漏电和短路事故。过负荷是井下烧毁中、小型电动机的主要原因。,警句：苍蝇贪甜死于蜜，作业图快失于急。,第二节 过电流保护,引起电气设备和电缆过负荷的原因主要有以下几个方面：,（,1,）电气设备和电缆的容量选择过小；,（,2),对生产机械的误操作；例如刮板输送机机尾压煤的情况下，连续点动起动，就会在起动电流的连续冲击下引起电动机过热，甚至烧毁。,(3),电源电压过低或电动机堵转。,警句：简化作业省一时，贪小失大苦一世。,第二节 过电流保护,3,、断相,断相是指三相交流电动机的一相供电线路或一相绕组断线。此时，运行中的电动机叫单相运行，由于其转矩比三相运行时小得多，在其所带负载不变的情况下，必然产生过负荷，甚至烧毁电动机。,造成断相的原因有：,熔断器有一相熔断；电缆与电动机或开关的接线端子连接不牢而脱落；电缆一相断线；电动机定子绕组与接线端子连接不牢而脱落。,警句：瞎马乱闯必惹祸，操作马虎必出错。,第二节 过电流保护,二、采区低压电网过电流保护装置的整定计算,对各种过流故障虽有预防措施，但仍有即可能发生，所以在电气设备内均设有过流保护装置。对过流保护装置的额定电流或动作电流，必须进行正确的选择和整定，否则不能起到保护作用。,1,、熔断器,熔断器串接在被保护的电气设备的主电路中，当电气设备发生短路时，流过熔体的大电流使熔体温度急剧升高并将它融断，从而将故障线路与电源分开，达到保护的目的。,警句：安全教育，不可中断。安全防范，不可忽视。,GS4,低压熔断器,PRW-12,系列熔断器,高压熔断器,熔断器,第二节 过电流保护,2,、电磁式过流继电器,在,DW,系列矿用隔爆型自动馈电开关中装设的过流继电器是一种直接动作的一次式过流继电器作为变压器二次侧总的或配出线路的短路保护装置。它的动作电流,整定值，是,靠改变弹簧的拉力进行均匀调节的,，其调节范围一般是开关额定电流的,1,3,倍。当继电器的动作电流一经整定好后，只要流过继电器线圈的电流达到或超过整定值时，继电器就迅速动作。,警句：特殊工种，特别要求。无证作业，事故头出。,电子式过流继电器,电子式过流继电器,第二节 过电流保护,3,、热继电器,热继电器是以双金属片为主体构成的。,一方面，因为双金属片有热惯性，从设备开始出现过载到双金属片因受热而产生显著变形，以致断开触电起保护作用，需要经过一段延时。另一方面，过载程度越大，双金属片的温度升高的越快，动作延时越短；反之，则动作延时越长。,警句：溜子皮带，蹬坐危险。出了事故，后悔已晚。,LR2-K,热继电器,TH-P,热继电器,第三节 保护接地,保护接地 就是将电气设备在正常情况下不带电的但有可能带有危险电压（,36V,以上）的金属外壳、构架等与埋在地下或水沟中的接地极连接起来，这样可以减少漏电时外壳、构架等对地的电压。,漏电保护的侧重点是故障发生后的跳闸时间，一旦发生漏电或人身触电，应尽快切断电源，将故障存在的时间减少到最短。,警句：干啥工作，别耍大胆。坚持规程，保你平安。,井下保护接地的侧重点，在于限制裸露漏电电流和人身触电电流的大小，最大限度地降低严重程度。两种保护在煤矿井下低压电网中相辅相成，缺一不可，它们对保证井下低压电网的安全运行具有重要意义。,一、井下保护接地网的作用与构成,1,、井下保护接地网的作用,警句：停电作业，勿忘验电。违章生险，遵纪则安。,第三节 保护接地,保护接地对保证人身触电安全是非常重要的。,（,1,）分流作用。,由于接地电阻的数值被控制在,煤矿安全规程,规定的范围内，,通过接地装置的,有效分流,作用，就可以把流经人身的触电电流降低到安全值以内，确保人身的安全。,（,2,）减少电火花，避免瓦斯、煤尘爆炸。,由于装设了保护接地装置，带电导体碰壳处的漏电电流经接地装置流入大地，即使设备外壳与大地接触不良而产生电火花，由于接地装置的分流作用，可以使电火花能量大大减少，从而避免了引爆瓦斯、煤尘的危险。,警句：安全是最大的节约，事故是最大的浪费,。,无接地,有接地,第三节 保护接地,2,、井下保护接地网的构成,井下电气设备比较分散，而且供电距离又较远，很难用一个集中的接地装置来满足保护接地的需要。因此，除井下中央变电所设置主接地极外，沿着供电线路还埋设了许多局部接地极。利用铠装电缆的铅皮、刚带、电缆的接地芯线，把分布在井底车场、运输大巷、采区变电所以及工作面配电点的电气设备（,36V,以上）的金属外壳在电气上连接起来，这样就使各处埋设的接地极（局部接地极）也并联起来，形成一个井下保护接地系统。,第三节 保护接地,二、对保护接地的要求,1,、电压在,36V,以上和由于绝缘损坏可能有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮或屏蔽保护套等必须有保护接地。,2,、,接地网上任一保护接地点的接地电阻值不得超过,2,。,每一移动和手持电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过,1,。,警句：麻痹是最大的隐患，失职是最大的祸根。,第三节 保护接地,3,、,所有电气设备的保护接地装置（包括电缆的
