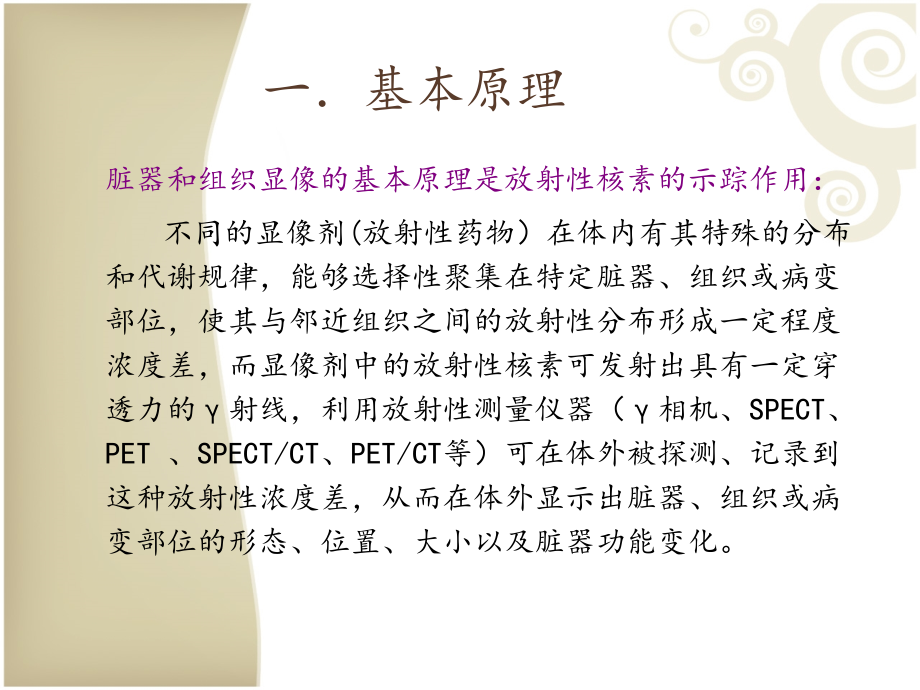

Cliquez pour modifier le style du titre,Cliquez pour modifier les styles du texte du masque,Deuxime niveau,Troisime niveau,Quatrime niveau,Cinquime niveau,*,*,主要内容,一、基本原理,二、基本条件,三、,显像剂(放射性药物)选择性聚集的机理,四、各种放射性测量仪器简介,一基本原理,脏器和组织显像的基本原理是放射性核素的示踪作用：,不同的显像剂(放射性药物）在体内有其特殊的分布和代谢规律，能够选择性聚集在特定脏器、组织或病变部位，使其与邻近组织之间的放射性分布形成一定程度浓度差，而显像剂中的放射性核素可发射出具有一定穿透力的射线，利用放射性测量仪器（,相机、SPECT、PET、SPECT/CT、PET/CT等）可在体外被探测、记录到这种放射性浓度差，从而在体外显示出脏器、组织或病变部位的形态、位置、大小以及脏器功能变化。,二、基本条件,放射性浓度差要达到一定程度。,核医学显像装置能检测到放射性浓度差，并以一定方式显示成像。,正常与异常组织间对放射性核素的摄取差异是核显像的诊断基础。,18F,标记的脱氧葡萄糖与天然葡萄糖一样可以作为能量物质被心肌细胞和脑细胞摄取利用，故可以利用,PET,来观察心肌及脑灰质的能量代谢状况。,（）特殊价态物质,一些细胞可以选择性摄取特殊化合价态的物质。,铊 201Tl+,99mTc标记的异腈类化合物,（,）代谢产物和异物,某些器官的某些细胞具有选择性摄取代谢产物和异物的功能，使代谢产物、异物从体内清除。,邻碘马尿酸,99mTc标记植酸钠胶体,（二）特异性结合,受体受体配体 结合,抗原抗体,结合,可进行特异性的显影,间位碘代苄胍可与肾上腺素能受体结合，可以使富含肾上腺素能受体的嗜铬细胞瘤显影,肿瘤组织具有特异抗原，利用与之结合的特异抗体 可使肿瘤组织显影，称放射免疫显像,。,肝癌,AFP,放射免疫显像,（三）化学吸附作用,骨骼组织中的羟基磷灰石晶体可高度吸附磷酸类化合物。,99m,Tc标记的磷酸盐MDP可用于全身骨骼显影，,99m,Tc标记的焦磷酸盐PYP可用于急性心肌梗塞灶的显影,。,（四）微血管栓塞,99mTc标记聚合人血清白蛋(MAA)，经静脉注入后栓塞在肺毛细血管床从而使肺显影,（五）通道、灌注和生物分布,当显像剂通过某一通道时，可以使通道显影。,肘静脉快速(弹丸式)注入放射性药物，使腔静脉、右心房、右心室、肺血管床、左心房、左心室、主动脉的管腔、房、室腔陆续显影。,然后可获得器官的动脉灌注影像。,显像剂存留在血循环中，可获得大血管、心房、心室和各器官的血池影像。,四、各种放射性测量仪器简介,显像用的核医学仪器,-,照相机,-单光子发射计算机断层（SPECT）,-正光子发射计算机断层（PET）,-扫描机（scanner）,相机是一种快速显像设备，它不仅能提供静态图像，而且可提供动态图像，了解血流和代谢过程，是诊断肿瘤和循环系统疾病的重要设备。,相机主要由探头、电子线路和显示系统三部分组成。,相机,相机准直器（,Collimator）,闪烁探测器（,NaI,晶体）,光电倍增管(,PMT),位置电路,数据分析计算机,探头周围铅屏蔽,NaI,晶体,光电倍增管,准直器固定结构,准直器孔,相机准直器,准直器位于晶体之前，是探头中首先和,射线相接触的部分。准直器的性能在很大成度上决定了探头的性能。准直器能够限制散射光子,允许特定方向,光子和晶体发生作用,。,闪烁探测器,一种铊激活碘化钠,NaI(Tl),探测晶体普遍用于,相机中。在核医学中，这种晶体对于放射性核发射的,射线能量有最佳的探测效率。探测晶体一般为圆形或矩形。典型的尺度为30-50,cm。,由于光电效应和与晶体内碘化物的离子的康普顿散射，,光子与探测器互相作用。这种相互作用导致电子释放而继续与晶体的网格相互作用产生光。这种过程称为,闪烁,。,闪烁晶体:与,射线作用产生荧光,.,要求:,对,射线应有较高的俘获率,与入射光子相互作用后的发光效率高,但发光持续时间短.,(3)具有良好的光学特性,对荧光的传播透明,折射小.,每7到10个光子入射到光电阴极上，就会产生一个电子。从阴极来的电子聚焦到倍增管电极上被吸收后会放出更多的电子（一般是6到10个）。这些电子再聚焦到下一个倍增管电极上，这个过程在倍增管电极阵列上不断重复。,光电倍增管,位置电路,和,数据处理计算机,位置逻辑电路紧跟在光电倍增管阵列后面并在求和矩阵电路(,SMC),中接收来自倍增管的电流脉冲。这使得位置电路能够决定闪烁事件在探测晶体的何处发生。,最后，一台数据处理计算机处理进来的投影数据，使它成为一张可读的反映病人体内三维活性分布的图像。计算机可能使用各种方法来重建图像，比如滤波反投影算法或迭代重建。,单光子发射计算机断层成像,(SPECT),SPECT与,相机的比较：,目前医院中用的最多SPECT称为旋转相机型的ECT，这种SPECT是相机探头加上旋转机构和图像重建软件，它包含了相机的功能，增加了断层图像获取和图像重建功能。,向患者体内引入特定示踪剂（或显像剂）,放射性核素显像,核医学显像设备,谢谢观赏,
