材料微观分析测试技术.ppt

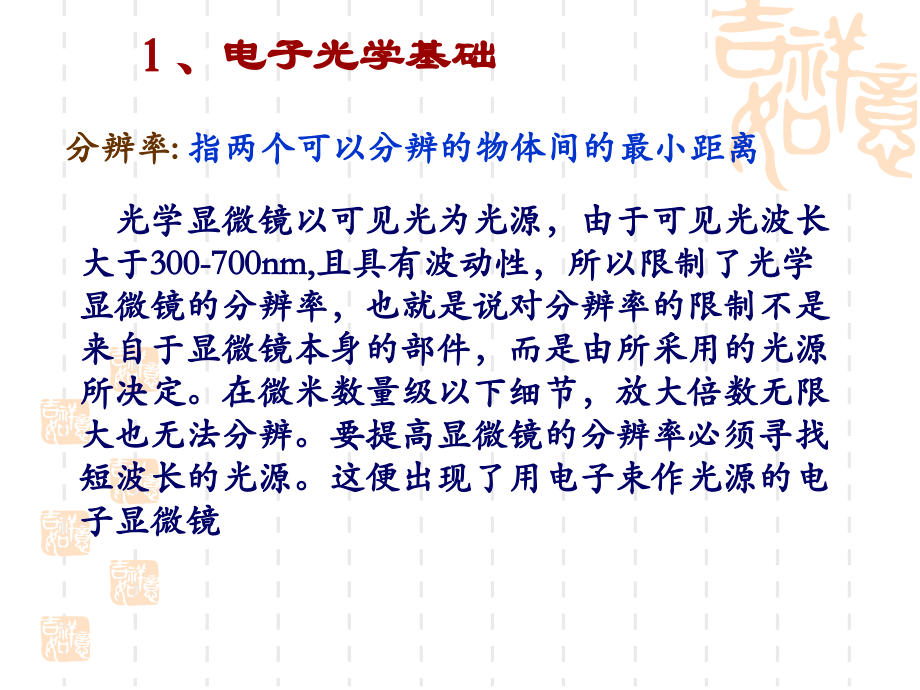

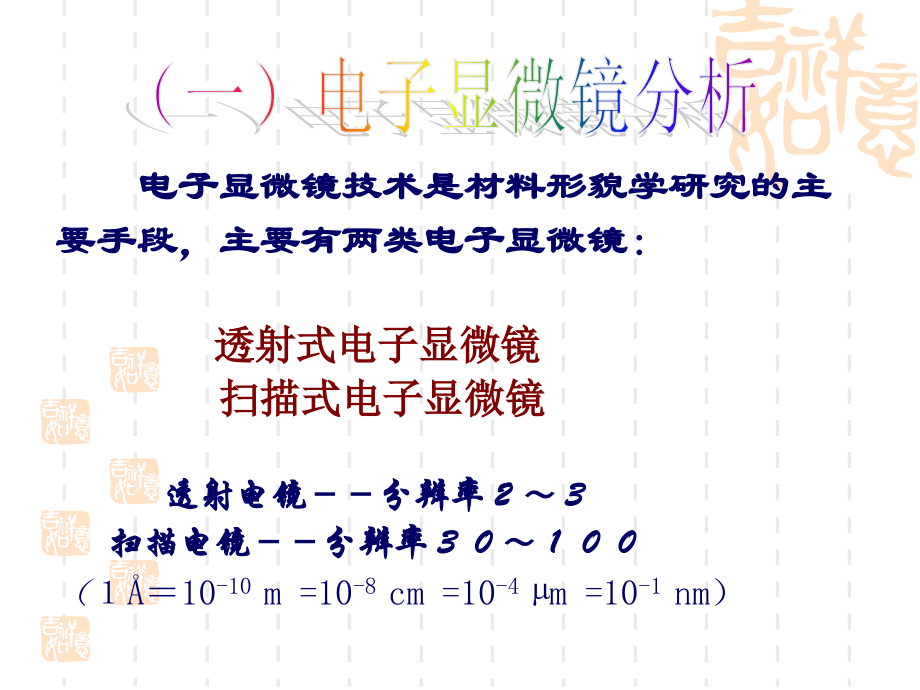

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电子显微镜技术是材料形貌学研究的主,要手段，主要有两类电子显微镜：,透射式电子显微镜,扫描式电子显微镜,透射电镜分辨率,扫描电镜分辨率,（,10,-10,m=10,-8,cm=10,-4,m=10,-1,nm）,（一）电子显微镜分析,、电子光学基础,分辨率:,指两个可以分辨的物体间的最小距离,光学显微镜以可见光为光源，由于可见光波长大于300-700nm,且具有波动性，所以限制了光学显微镜的分辨率，也就是说对分辨率的限制不是来自于显微镜本身的部件，而是由所采用的光源所决定。在微米数量级以下细节，放大倍数无限大也无法分辨。要提高显微镜的分辨率必须寻找短波长的光源。这便出现了用电子束作光源的电子显微镜,基于德布罗理论：所有微观离子（电子、中子、离,子）的性质与可见光相同。这就使电子束具有成为新,光源的可能性,又：电子波长,=1.226/,V,nm,(V 加速电压）,新的光源-短波电子辐射源,如,：,加速到00千伏，,0.37nm,扫描电镜,C-S-H凝胶体和C,4,AH,13,晶体,石膏过量安定性不良,钙矾石形貌,氢氧化钙形貌,氢氧化钙形貌,C-S-H凝胶体与骨料界面,石膏形貌,透射电子显微镜,分辨率：0.14nm。,可以直接采集图像信,息，并实现远程观察。,扫描电子显微镜,分 辨 率：3.5 nm,最大放大倍数：18300,000,电镜照片,纺纱,粉煤灰,合金,（二）红外线光谱分析,红外光谱技术,简介,红外光谱（NIR）分析技术是近年来分析化学,领域迅猛发展的高新分析技术。,红外光谱分析是将光谱测量技术、计算机技,术、化学计量学技术与基础测试技术有机结合的,技术。与常规分析技术不同，红外光谱是一种间,接分析技术，必须通过建立校正模型（标定模型）,来实现对未知样品的定性或定量分析。,具体的分析过程主要包括以下几个步骤：,1、选择有代表性的样品并测量其近红外光谱；,2、采用标准或认可的参考方法测定所关心的组,分或性质数据；,3、将测量的光谱和基础数据，用适当的化学计,量方法建立校正模型；,4、未知样品组分或性质的测定。,包括：,近红外光谱仪、化学计量学软件和应用,模型三部分。三者的有机结合才能满足快速分析的,技术要求，是缺一不可的。,热重红外联用仪,用于测定样品在程序控制温度下产生的质量变化及分解过程所生成气体产物的化学成份。,红外拉曼光谱仪,PE FTIR 1000型 红外仪器,X荧光能量色散光谱仪,D/max-RB X射线衍射仪,可进行从室温至1500的动态高温X射线衍分析。可用于无机和有机小分子的固体化合物物相的定性、定量及结构分析，纳米材料的粒度表征。,射线衍射分析仪,常温物相鉴定、物相定量分析、,晶粒度测定、晶胞常数精确测定.,高温物相分析仪,
