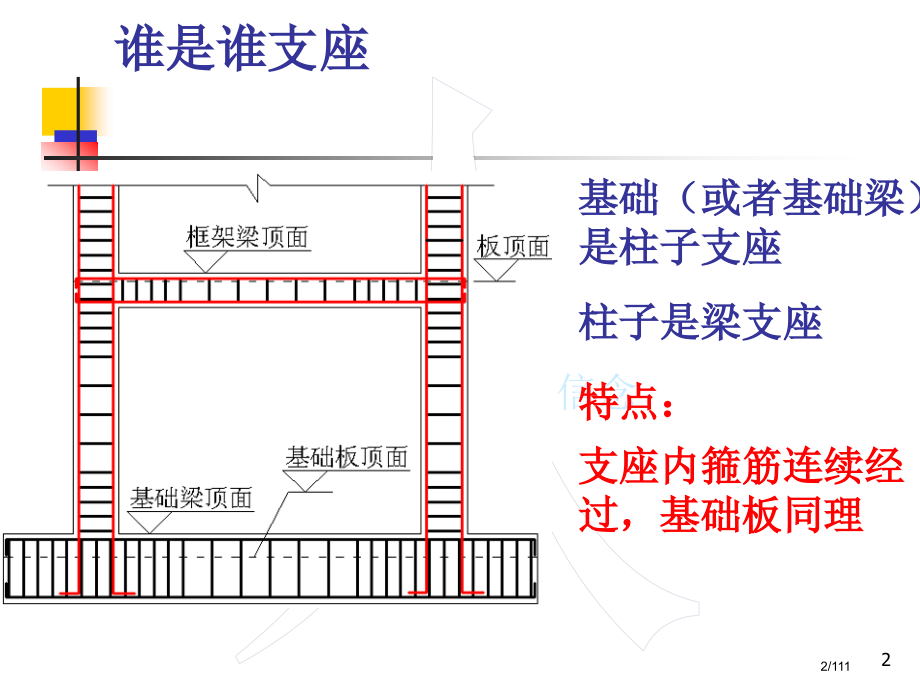

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,人,技术,信念,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,人,技术,信念,钢筋知识点串讲,Tuesday,November 4,2025,张向荣,1,1/111,谁是谁支座,基础（或者基础梁）是柱子支座,柱子是梁支座,特点：,支座内箍筋连续经过，基础板同理,2,2/111,梁（或墙）是板支座,与梁平行钢筋不进入梁内,谁是谁支座,3,3/111,基础梁主筋（梁不外伸）,上下贯通筋长度总外边长-保护层*2+（h-保护层*2）/2,多出钢筋按右图处理,4,4/111,基础梁主筋（梁不外伸）,下部非贯通筋长度（边跨）max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）,Lo取柱相邻两跨较大值。a=1.2La+Hb+0.5Hc,下部非贯通筋（中间跨）max（1/3 Lo左，1/3 Lo右）*2,5,5/111,基础梁主筋（梁不外伸）,下部非贯通筋长度（边跨）max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）,Lo取柱相邻两跨较大值。a=1.2La+Hb+0.5Hc,下部非贯通筋（中间跨）max（1/3 Lo左，1/3 Lo右）*2,6,6/111,基础梁箍筋长度（梁不外伸）,大箍筋长度（h-保护层*2）+（b-保护层 *2）*2+1.9d*2+max(10d,75mm)*2+8d,7,7/111,基础梁箍筋长度（梁不外伸）,小箍筋长度（间距j*2+D）+（h-保护层 *2）*2+1.9d*2+max(10d,75mm)*2+8d,间距j（b-保护层*2-D）/6,8,8/111,基础梁箍筋根数（梁不外伸）,左边支座处加密箍筋根数（左支座宽-保护层）/加密间距+1,中间支座处加密箍筋根数支座宽/加密间距+1,右边支座处加密箍筋根数（右支座宽保护层）/加密间距+1,柱边加密箍筋根数（1.5梁高-50）/加密间距+1,非加密箍筋根数（净跨-左右加密区）/非加密间距-1,9,9/111,基础梁主筋（梁外伸）,上部第一排贯通筋长度总外边长-保护层*2+12d*2,下部贯通筋长度总外边长-保护层*2+12d*2,上部第二排贯通筋长度边柱外边长-保护层*2+12d*2,10,10/111,基础梁主筋（梁外伸）,下部非贯通筋长度（边跨）max（1/3 Lo，a）+（L-保护层）,Lo取柱相邻两跨较大值。a=1.2La+Hb+0.5Hc,下部非贯通筋（中间跨）max（1/3 Lo左，1/3 Lo右）*2,11,11/111,基础梁箍筋根数（梁外伸）,左边支座处加密箍筋根数（L+1/2Hc-保护层）/加密间距+1,中间支座处加密箍筋根数支座宽/加密间距+1,右边支座处加密箍筋根数（L+1/2Hc-保护层）/加密间距+1,柱边加密箍筋根数（1.5梁高-50）/加密间距+1,非加密箍筋根数（净跨-左右加密区）/非加密间距-1,12,12/111,柱子基础插筋长度,基础插筋长度弯折长度a+竖直长度h1+非连接区Hn/3+搭接长度LlE,13,13/111,-1层柱子主筋长度,纵筋长度-1层层高1层非连接区Hn/3+1层非连接区Hn/3+搭接长度LlE,假如出现多层地下室，只有基础层顶面和首层顶面是1/3净高其余均为（1/6净高、500、柱截面长边）取大值,14,14/111,1层柱子主筋长度,纵筋长度首层层高-首层非连接区Hn/3+max(Hn/6，hc，500)+搭接长度LlE,15,15/111,中间层柱子主筋长度,纵筋长度中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE,非连接区max（1/6Hn、500、Hc）,16,16/111,顶层中柱主筋长度,中柱纵筋长度顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d,非连接区max（1/6Hn、500、Hc）,17,17/111,顶层边柱主筋长度,1号,纵筋长度顶层层高-顶层非连接区-梁高+1.5锚固长度（65）,2号,纵筋长度顶层层高-顶层非连接区-梁高+锚固长度（梁高-保护层+柱宽-2*保护层+8d,）,18,18/111,顶层边柱主筋长度,4号,纵筋长度顶层层高-顶层非连接区-梁高+锚固长度（梁高-保护层+12d,）,19,19/111,顶层角柱主筋长度,比角柱多一面1号筋,比角柱多一面2号筋,剩下全是4号筋,20,20/111,单箍筋长度计算,同时勾住主筋和箍筋,4号箍筋长度（h-保护层*2+d*2+d*2）+1.9d*2+max（10d，75mm）*2,21,21/111,单箍筋长度计算,只勾住主筋,4号箍筋长度（h-保护层*2+d*2）+1.9d*2+max（10d，75mm）*2,22,22/111,基础箍筋根数计算,根数（基础高度-基础保护层）/间距-1,23,23/111,-1层箍筋根数计算,按绑扎计算箍筋根数,24,24/111,-1层箍筋根数计算,根数（基础高度-基础保护层）/间距-1,按绑扎计算箍筋根数,25,25/111,1层箍筋根数计算,根部根数（加密区长度-50）/加密间距+1,按焊接计算,梁下根数加密区长度/加密间距+1,梁高范围根数梁高/加密间距,非加密区根数非加密区长度/非加密间距-1,26,26/111,中间层箍筋根数计算,根部根数（加密区长度-50）/加密间距+1,按焊接计算,梁下根数加密区长度/加密间距+1,梁高范围根数梁高/加密间距,非加密区根数非加密区长度/非加密间距-1,27,27/111,28,28/111,顶层箍筋根数计算,根部根数（加密区长度-50）/加密间距+1,按焊接计算,梁下根数加密区长度/加密间距+1,梁高范围根数梁高/加密间距,非加密区根数非加密区长度/非加密间距-1,29,29/111,变截面,c/hb1/6情况,主筋计算同前,30,30/111,变截面,c/hb1/6情况,上筋下插1.5LaE,下筋上弯折如图,31,31/111,纯剪力墙,配筋平面图,配筋立面,32,32/111,加门,配筋平面图,配筋立面,33,33/111,加洞口后钢筋结构,34,34/111,加门窗,配筋平面图,配筋立面,35,35/111,加暗柱,配筋平面图,暗柱剖面,暗柱立面,36,36/111,加连梁,37,37/111,基础插筋长度计算,基础插筋长度弯折长度a+锚固竖直长度h1+搭接长度1.2LaE,根数同垂直筋,38,38/111,焊接时基础插筋结构,39,39/111,基础水平筋长度计算,内侧长度墙外侧长度-保护层*2+弯折长度*2,外侧长度墙外侧长度-保护层*2,40,40/111,基础水平筋根数,根数（基础高度-基础保护层）/间距-1,41,41/111,基础拉筋长度计算,长度墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2,42,42/111,基础拉接筋根数计算,根数（墙中线线长度/间距+1）*排数,43,43/111,-1层钢筋计算,9号筋外侧长度6300-15*2,9号筋内侧长度6300-15*2+15*12*2,44,44/111,-1层钢筋计算,9号筋内外侧根数,（窗上到层顶高度-保护层）间距+1,45,45/111,-1层钢筋计算,8号筋外侧6300-600-1800-15*2+15*12,8号筋内侧6300-600-1800-15*2+15*12*2,46,46/111,-1层钢筋计算,8号筋内外侧根数（8号筋布筋范围-保护层）/间距,47,47/111,-1层钢筋计算,5号筋外侧2150+150-15*2+15*12,5号筋内侧2150+150-15*2+15*12*2,48,48/111,-1层钢筋计算,5号筋内外侧根数5号筋布筋范围/间距,49,49/111,-1层钢筋计算,6号筋外侧1800+600+400-15*2+15*12,6号筋内侧1800+600+400-15*2+15*12*2,50,50/111,-1层钢筋计算,6号筋内外侧根数（6号筋布筋范围-s/2-保护层）/间距+1,51,51/111,-1层钢筋计算,1号筋非顶层长度,层高+搭接长度,1号筋根数（,门到右外皮-保护层-暗柱宽-s/2）/间距+1,52,52/111,-1层钢筋计算,1号筋顶层长度,层高-板厚+锚固长度,1号筋根数（,门到右外皮-s/2-暗柱宽-s/2）/间距+1,53,53/111,每层拉筋长度计算,长度墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2,根数（墙总面积-门洞面积-窗洞面积-暗柱占墙面积-连梁面积）/（间距*间距）,54,54/111,暗柱,暗柱插筋长度计算方法同墙插筋,暗柱插筋根数按图示,暗柱层垂直筋长度计算方法同墙，根数按图示,暗柱层箍筋长度计算方法同柱，根数按图示,暗柱层箍筋根数根数（层高-50）/间距+1,55,55/111,中间层连梁,边支座纵筋长度洞口宽+锚固+（支座宽-保护层+弯折15d）,中间支座纵筋长度洞口宽+锚固*2）,56,56/111,中间层连梁,箍筋计算方法同柱,箍筋根数根数（洞口宽-50*2）/间距+1,57,57/111,中间层连梁,58,58/111,纵筋计算方法同中间层,顶层连梁,箍筋长度计算方法同柱,59,59/111,根数（洞口宽-50*2）/间距+1+（左锚入墙内长度-100）/150+1+（右锚入墙内长度-100）/150+1,顶层连梁,60,60/111,增加暗梁,暗梁纵筋长度墙中心线长-暗柱宽-门洞宽-窗洞宽+锚固*2,根数按图示,61,61/111,增加暗梁,根数（暗梁净长-50*2）/间距+1,暗梁箍筋长度同前,62,62/111,梁,上部通筋长度=总净跨长+左支座锚固+右支座锚固,+,搭接长度*搭接个数,63,63/111,梁,上部边支座负筋（第一排）=1/3净跨长+左支座锚固,64,64/111,梁,上部边支座负筋（第二排）=1/4净跨长+左支座锚固,65,65/111,梁,上部中间支座负筋（第一排）=1/3净跨长（取大值）*2+支座宽,上部中间支座负筋（第二排）=1/4净跨长（取大值）*2+支座宽,66,66/111,梁,架立筋长度净跨-两边负筋净长+150*2,结构腰筋净跨+15d*2+弯勾*2,67,67/111,梁,抗纽腰筋净跨+锚固长度*2+弯勾*2,拉接筋长度同前,拉接筋根数普通按箍筋间距2倍计算,68,68/111,梁,下部通筋长度=总净跨长+左支座锚固+右支座锚固,+,搭接长度*搭接个数,69,69/111,梁,边跨下部筋长度=本身净跨+左锚固+右锚固,70,70/111,梁,中间跨下部筋长度=本身净跨+左锚固+右锚固,71,71/111,梁,箍筋长度计算同前,箍筋根数计算,一级抗震,加密区根数（2*梁高-50）/加密间距+1,非,（净跨长-左加密区-右加密区）/非加密间距-1,总根数加密*2+非加密,72,72/111,梁,箍筋长度计算同前,箍筋根数计算,二-四级抗震,加密区根数（1.5*梁高-50）/加密间距+1,非,（净跨长-左加密区-右加密区）/非加密间距-1,总根数加密*2+非加密,73,73/111,屋面梁,边支座上部钢筋锚入梁底,74,74/111,板,板平法标注,75,75/111,板底筋长度,钢筋长度净跨+伸进长度*2+6.25d*2,76,76/111,板,钢筋长度净跨+伸进长度*2,伸进长度按上图计算,77,77/111,板底筋长度,钢筋长度净跨+伸进长度*2,伸进长度按上图计算,78,78/111,板底筋根数,底板钢筋根数布筋范围板筋间距1,布筋范围净跨50*2,布筋范围,净跨保护层2左梁角筋1/2直径右梁角筋1/2直径板筋间距,79,79/111,板面筋长度,负筋长度锚入长度板内净尺寸弯折长度,锚固长度La+弯勾,板厚-保护层*2,（板厚-保护层）,按标注计算,按标注计算,80,80/111,板面筋根数,面筋钢筋根数布筋范围板筋间距1,布筋范围净跨50*2,布筋范围,净跨保护层2左梁角筋1/2直径右梁角筋1/2直径板筋间距,81,81/111,板分布筋长,1、,分布筋长度轴线（净跨）长度负筋标注长度2+参差长度2+弯勾2,2、分布筋长度轴线长度,82,82/111,板分布筋长,3、分布筋长度布筋范围长度+弯勾2,83,83/111,板分布筋根数,负筋分布筋根数负筋板内净长分布筋间距（向上取整）,负筋分布筋根数负筋板内净长分布筋间距+1（向上取整）,84,84/111,温度筋长度,温度筋长度轴线长度负筋标注长度2参差长度2+弯勾2,85,85/111,温度筋根数,温度筋根数（轴线长负筋标注长）温度筋间距1,86,86/111,双跨板,温度筋根数（轴线长负筋标注长）温度筋间距1,87,87/111,板中负筋,负筋长度水平长度+弯折长度2,88,88/111,板中负筋分布筋,根数布筋范围1间距（向上取整）布筋范围2间距（向上取整）,分布筋长度计算同前,89,89/111,三跨板,底筋长度总净跨伸进长度2弯勾2+搭接长度*搭接个数,90,90/111,悬挑板,91,91/111,异形板,92,92/111,板中开洞,93,93/111,板中开圆形洞,94,94/111,阳台,95,95/111,阳台,96,96/111,挑檐,97,97/111,条形基础,板演变,98,98/111,独立基础,板演变,99,99/111,平板式阀基,温度筋根数（轴线长负筋标注长）温度筋间距1,100,100/111,柱下板带和跨中板带,101,101/111,满基梁外伸,102,102/111,满基梁非外伸,103,103/111,满基梁非外伸节点,104,104/111,图形分层,105,105/111,六大块,106,106/111,六大块,107,107/111,实际问题处理,室内装潢,基础防水层,基础墙防潮层,土方分层开挖,斜板挑出部分按挑檐处理,散水伸缩缝,负数应用（靠墙水池）,地沟,108,108/111,温度筋根数,温度筋根数（轴线长负筋标注长）温度筋间距1,109,109/111,温度筋根数,温度筋根数（轴线长负筋标注长）温度筋间距1,110,110/111,温度筋根数,温度筋根数（轴线长负筋标注长）温度筋间距1,111,111/111,
