水环真空泵的工作原理.ppt

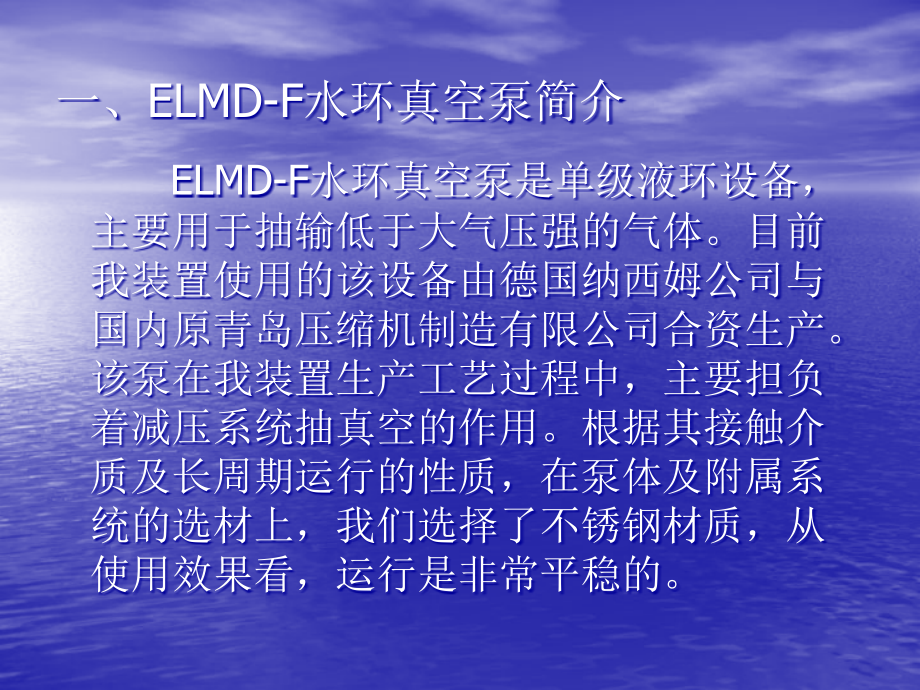

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,水环真空泵的工作原理及日常操作维护,500,万吨,/,年常减压装置,设备培训课件,一、,ELMD-F,水环真空泵简介,ELMD-F,水环真空泵是单级液环设备，主要用于抽输低于大气压强的气体。目前我装置使用的该设备由德国纳西姆公司与国内原青岛压缩机制造有限公司合资生产。该泵在我装置生产工艺过程中，主要担负着减压系统抽真空的作用。根据其接触介质及长周期运行的性质，在泵体及附属系统的选材上，我们选择了不锈钢材质，从使用效果看，运行是非常平稳的。,机械抽真空的优点,与蒸汽喷射抽真空相比抽量大，排气平稳。,噪音小。,节约能源。,可靠性高，不受蒸汽压力波动影响，有利于稳定操作。,二、工作原理,由图可以看到，装到轴上的叶轮是偏心的安装在圆筒形的泵体上的，并由电机带动旋转，叶轮的转动可以使工作液在泵体内形成数个转动的液环，同时，由于这种偏心的安装，不但形成了一个轴向的压降，还有一个上下的绝对压降，这一压降形成对气体的吸入动力。叶轮转动时我们可以看到，工作液在泵体内形成一转动的液环，液环在叶轮的两片叶片之间脉动，中间封闭着吸入的气体。在吸入侧，液环逐渐远离叶轮轮毂，气体通过圆盘上的吸入口轴向进入泵体，并在液环带动下径向扩散，在排出口，气体被压缩并通过排气口排出，周而复始，实现气体排送。,示意图,1,示意图,2,3,）没有腐蚀性。,4,）温度要求，越低越好。,3.,工作液的液位控制,由于水环泵在运行过程中工作液的作用是至关重要的，因而必须保证机泵运行中有稳定的工作液位。现使用的液位测量为玻璃板或磁翻版液位计，测量量程也不足，这就要求在操作中做到勤检查，勤调节，保证泵体运行平稳。,四、真空泵的气蚀保护,从水环真空泵的工作过程可以看出，泵内介质是气液同输的，在高转速、长周期、高液体温度的情况下，气蚀现象是不可避免的，细碎声和卡塔声都预示着气蚀现象的发生，严重的气蚀甚至会损坏叶轮。在防止气蚀上一般要注意以下几点：,1.,合理选择泵体及配件材料，宜选择耐腐蚀、,强度高、韧性好的材料。,2.,及时补充冷却液，降低工作液温度，降低液体,中气体溶解浓度。,3.,调整负荷，特别要防止气体负荷过小。,4.,及时检修维护，处理出现的损坏部件。,
