焊锡工具的使用教材.ppt

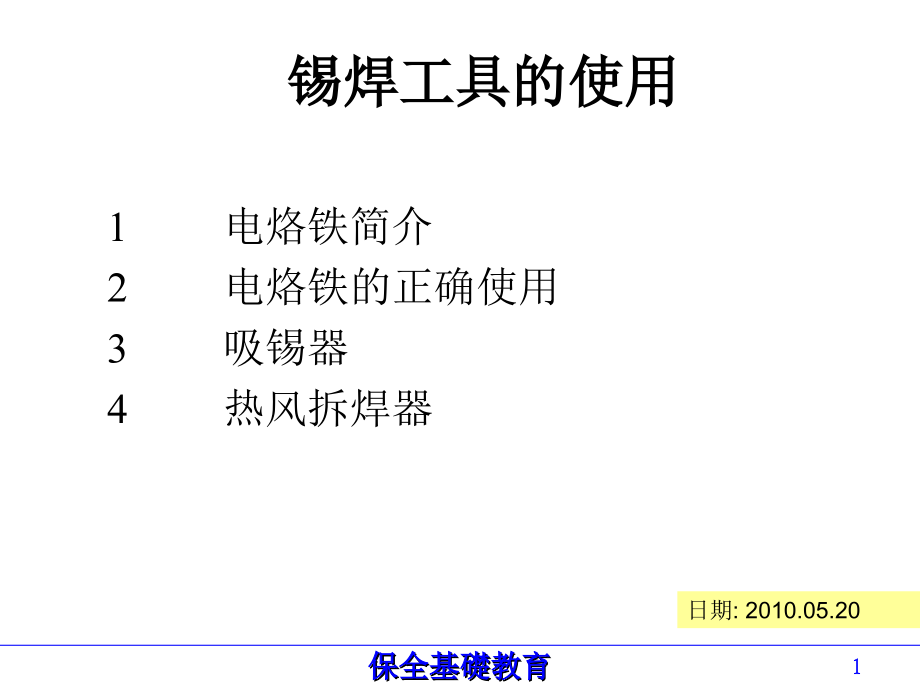

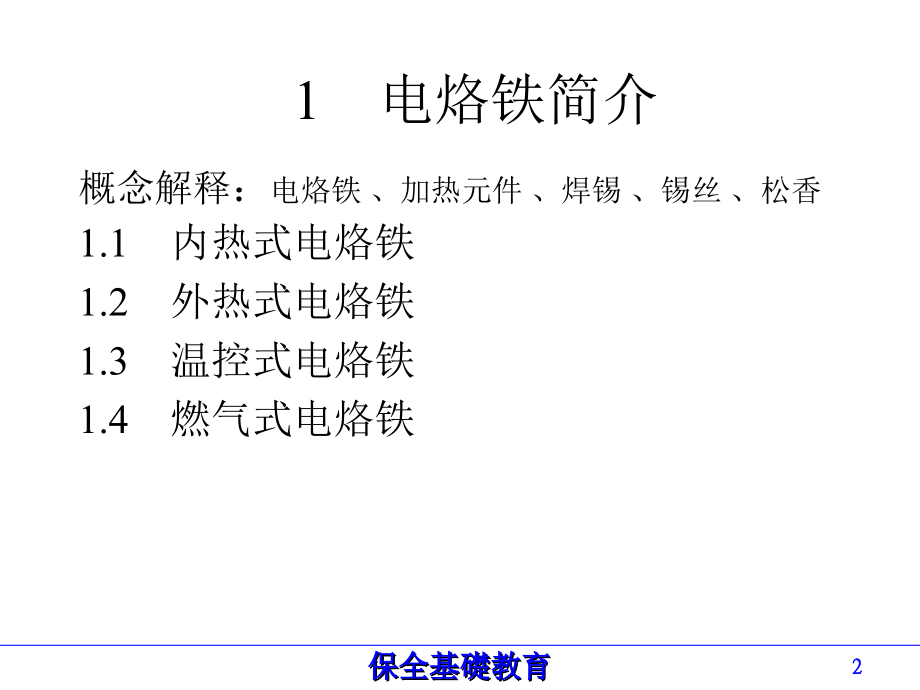

单击此处编辑母版标题样式,P,*,保全基礎教育,锡焊工具的使用,1 电烙铁简介,2 电烙铁的正确使用,3 吸锡器,4 热风拆焊器,日期:2010.05.20,1,1 电烙铁简介,概念解释：,电烙铁、加热元件、焊锡、锡丝、松香,1.1 内热式电烙铁,1.2 外热式电烙铁,1.3 温控式电烙铁,1.4 燃气式电烙铁,2,1.1 内热式电烙铁,内热式电烙铁的外形及结构：由烙铁头、烙铁芯、连接杆、手柄和电源线等几部分组成。,3,几种烙铁头的形状,（a）尖锥形 (b)斜面形 (c)一字平口形,4,烙铁芯,不同的季节选用不同规格(功率)的电烙铁,一般经验为：夏季选用20W，春、秋季选用35W，冬季选用50W。,5,1.2 外热式电烙铁,外热式电烙铁外形 及结构：由烙铁头、烙铁芯、外壳、手柄和电源线等部分组成。,常用的规格有：25W、50W、75W和100W等几种。,利用烙铁头的插入深度来调节温度,6,2.1 使用前的准备,吃锡步骤：,4.老化,.吃锡,.松香,.打磨或擦试,9,烙铁架的好处：,.可以放置工作中的烙铁；,.烙铁暂时不用时，有利于散热，烙铁头不易 烧死；,.确保安全性，不易引起烫伤物品或火灾；,.架板(选用坚硬的木质)部分可用作工作台面，用以刮、烫元器件；,.有松香槽，方便助焊。,.焊锡槽方便盛装剩余的焊锡和烙铁用锡。,10,2.2 焊前焊件的处理,“刮”、“镀”、“测”三个步骤：,1.刮,11,2.镀,3.测,12,2.3,焊接,方法,手工焊接方法常有送锡法和带锡法两种,.带锡焊接方法,.送锡焊接法,13,2.3.1,电烙铁的握法,电烙铁的握法分为三种。,反握法 是用五指把电烙铁的柄握在掌内。此法适用于大功率电烙铁，焊接散热量大的被焊件。,正握法 此法适用于较大的电烙铁，弯形烙铁头的一般也用此法。,握笔法 用握笔的方法握电烙铁，此法适用于小功 率电烙铁，焊接散热量小的被焊件，如焊接收音机、电视机的印制电路板及其维修等。,14,2.3.2 手工焊接操作的基本步骤,焊接操作过程分为四个步骤,一般要求在23秒的时间内完成。,（1）加热,（2）加焊料,（3）移开焊料,（4）移开烙铁,15,步骤一,步骤二,步骤三,步骤四,焊接操作过程四个步骤,（1）加热,（3）移开焊料,（4）移开烙铁,（2）加焊料,16,2.4 防虚焊技巧,.保持烙铁头的清洁,.焊前先刮,.焊接温度要适当,.上锡适量,.焊接时间要适当,17,.焊点凝固过程中不要触动焊点,.烙铁头撤离时应注意角度,18,2.5 常见焊接缺陷的图片,（a）、（b）虚焊 （c）拉尖 （d）桥接,图 常见的焊接缺陷,19,2.5 导线焊接缺陷的图片,(a)芯线过长 (b)焊料浸过导线外皮 (c)外皮烧焦 (d)摔线 (e)芯线散开,20,3 吸锡器,3.1吸锡器简介,3.2各种吸锡器的正确使用方法,21,3.1 吸锡器简介,掌握正确的拆焊方法和拆焊工具的使用尤为重要。,常见的拆焊工具吸锡器，有以下几种：医用空心针头、金属编织网、吸锡球、手动吸锡器、电热吸锡器、电动吸锡枪、双用吸锡电烙铁等几种。,22,3.2 各种吸锡器的正确使用法,.医用空心针头,1.使用方法：,使用时，要根据元器件引脚的粗细选用合适的空心针头，常备有924号针头各一只，操作时，右手用烙铁加热元器件的引脚，使元件引脚上的锡全部熔化，这时左手把空心针头左右旋转刺入引脚孔内，使元件引脚与铜箔分离，此时针头继续转动，去掉电烙铁，等焊锡固化后，停止针头的转动并拿出针头，就完成了脱焊任务。,23,2.医用空心针头外形和吸锡方法,24,金属编织网,1.使用方法：,先用电烙铁把焊点上的锡熔化，使锡转动移到编织网线或多股铜线上，并拽动网线，各脚上的焊锡即被网线吸附，从而使元件的引脚与线路脱离。当网线吸满锡后，剪去已吸附焊锡的网线。,2.金属编织网吸锡法,25,吸锡球,1.使用方法：,具体操作方法是，一手把吸锡球的头部放到被拆卸元件的引脚最近处，一手用电烙铁熔化被拆卸元件的焊点处焊锡，在焊锡熔化时用手按动吸锡球的球部，一次或多次就可以把引脚外的引脚分开。,26,2.吸锡球法吸锡,27,手动吸锡器,1.使用方法：,使用时，先把吸锡器末端的滑杆压入，直至听到“咔”声，则表明吸锡器已被锁定。再用烙铁对焊点加热，使焊点上的焊锡熔化，同时将吸锡器靠近焊点，按下吸锡器上面的按钮即可将焊锡吸上，如图2.20(b)所示。若一次末吸干净，可重复上述步骤。,28,2.手动吸锡器及操作方法,29,电动吸锡枪,1.结构：主要由真空泵、加热器、吸锡头及容锡室等组成，是集电动、电热吸锡于一体的新型除锡工具。,30,2.使用方法：,电动吸锡枪的使用方法是，吸锡枪接通电源后，经过510分钟预热，当吸锡头的温度升到最高时，用吸锡头贴紧焊点使焊锡熔化，同时将吸锡头内孔一侧贴在引脚上，并轻轻拨动引脚，待引脚松动、焊锡充分熔化后，扣动扳机吸锡即可。,31,4 热风拆焊器,4.1热风拆焊器简介,4.2热风拆焊器的正确使用,32,4.1热风拆焊器简介,热风拆焊器的组成：,热风拆焊器是新型锡焊工具，主要由气泵、印刷电路板、气流稳定器、外壳和手柄等部件组成。它用喷出的高热空气将锡熔化，优点是焊具与焊点之间没有硬接触，所以不会损伤焊点与焊件，最适合高密度引脚及微小贴片元件的焊接。,热风拆焊器的用途：,SMD扁平元件、集成电路，特别是引出脚封装的BGA集成电路，广泛应用于手机、电子计算机、彩色电视机、电子记录本等高科技电子产品中。,33,星光系列拆焊器外形：,SUNKKO 903 SMD 维修系统的组成及特点：,34,本章小结,1.常用的电烙铁有内热式和外热式。在电子制作和维修中，一般采用20W、35W、50W等几种内热式电烙铁。,2.常用的电烙铁，一般由烙铁头、烙铁芯、连接杆、手柄和电源线等几部分组成，其中烙铁头和烙铁芯易损，代换时要用同规格的产品进行替换。,3.新购的电烙铁或新换烙铁头，都要进行焊前吃焊处理，烙铁头的吃焊一般分三个步骤：打磨或擦试、吃锡和老化。对于“烧死”或“端口残缺”的烙铁头，都需要重新吃锡。,4.焊前处理通常有“刮”、“镀”、“测”三个步骤，手工焊接方法常有送锡法和带锡法两种。,5.常见的吸锡（拆焊）工具有：医用空心针头、金属编织网、吸锡球、手动吸锡器、电热吸锡器、电动吸锡枪和双用吸锡电烙铁等几种。,35,
