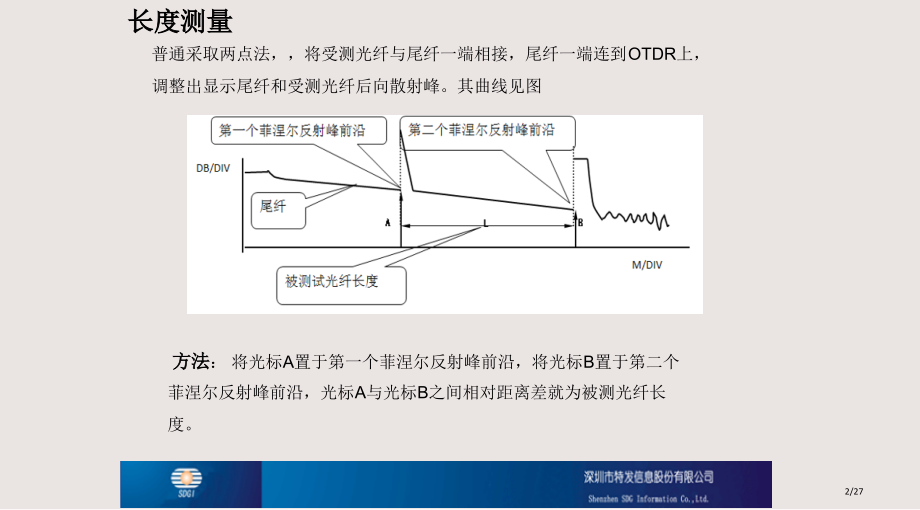

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/10/3,#,深圳市特发信息股份有限企业电力光缆事业部,OTDR,常见曲线分析,1/27,长度测量,普通采取两点法，将受测光纤与尾纤一端相接，尾纤一端连到,OTDR,上，调整出显示尾纤和受测光纤后向散射峰。其曲线见图,方法,：,将光标,A,置于第一个菲涅尔反射峰前沿，将光标,B,置于第二个菲涅尔反射峰前沿，光标,A,与光标,B,之间相对距离差就为被测光纤长度。,2/27,光纤衰减测试,M/DIV,DB/DIV,第一个菲涅尔反射峰后沿,第二个菲涅尔反射峰前沿,尾纤,B,A,方法,：将光标,A,置于第一个菲涅尔反射峰后沿，曲线平滑起点，将光标,B,置于第二个菲涅尔反射峰前沿，光标,A,与光标,B,间显示衰减系数就是光纤,A,、,B,间衰减系数，但非整根光纤衰减系数。,3/27,经典后向散射信号曲线,DB/DIV,d,b,c,e,a,M/DIV,a,、输入端,Fresnel,反射区（即盲区）,b,、恒定斜率区,c,、局部缺点、接续或耦合引发不连续性,d,、光纤缺点、二次反射余波等引发反射,e,、输出端,Fresnel,反射,4/27,盲区,：决定,OTDR,所能测到最短距离和最靠近距离，是因为活接头反射引发,OTDR,接收机饱和所至，盲区通常发生在,OTDR,面板前活接头反射，但也能够在光纤其它地方发生，普通,OTDR,盲区为,100m,。,盲区分为衰减盲区和事件盲区,衰减盲区：从反射点开始至接收机恢复到后向散射电平约,0.5dB,范围内这段距离,这段距离就是,OTDR,能再次测试衰减和损耗点,.,DB/DIV,M/DIV,D,仿真反射峰,0.5dB,式中：,D,长度就为衰减盲区长度,5/27,事件盲区,:,从,OTDR,接收到反射点到开始到,OTDR,恢复到最高反射点,1.5DB,以下这段距离,在这以后才能发觉是否还有第二个反射点,但还不能测试衰减,.,DB/DIV,M/DIV,D,1,仿真反射峰,1.5dB,式中：,D,1,长度就为事件盲区长度。,6/27,影响盲区原因,:,a,、入射光脉冲宽度、,b,、反射光脉冲宽度、,c,、入射光脉冲后端形状、,d,、所用脉冲越小，盲区越大。,消除盲区方法：,加尾纤（过渡纤），最好,2KM,以上,7/27,方法,：将光标定于曲线转折处如图位置，然后选择测接头损耗功效键，便可测得接头损耗。,接头损耗测量,8/27,外部原因引发可能曲线改变,这里外部原因指施加于光缆并传递至光纤张力及侧向受力，还有温度改变。这些都会造成曲线弓形弯曲。外部原因引发弓形弯曲在,外力作用下使曲线斜率改变。如图所表示，外力作用前曲线斜率恒定，在外力作用下可出现以下情况之一,：,9/27,曲线斜率不变，衰减不变,斜率改变，衰减线性增加,整个长度呈弓形弯曲，各处斜率不一样：衰减连续增加,沿长度斜率增加，有限区域衰减线性增加,10/27,出现台阶，光纤局部压力上升：衰减局部加,波纹曲线图,指曲线有与脉冲频率相同纹状态曲线。其产生原因有可能是受测光纤工作频率与带宽频率刚好相同,此情况下,改变测试脉宽，同时应从受测光纤两端进行测量,11/27,实际在测试中最常见异常曲线、原理和对策,现象：光纤未端无菲涅尔反射峰，曲线斜率、衰减正常，无法确认光纤长度,原因：光纤未端面上比较脏或光纤端面质量差；,对策：清洗光纤未端面或重新做端面；,12/27,现象：曲线成显著弓形，衰减严重偏大或偏小，无菲涅尔反射峰；,原因：量程设置错误（不足被测光纤长度,2,倍以上）；,对策：增大量程,13/27,现象：在曲线斜率恒定曲线中间有一个,“,小山峰,”,（背向散射猛烈增强所致）,原因：,（,1,）光纤本身质量原因（小裂纹）；,（,2,）二次反射余波在前端面产生反射；,对策：在这种情况下改变光纤测试量程、脉宽、重新做端面，再测试如“小山峰”消失则为原因（,2,），如不消失则为原因（,1,）,14/27,现象：在光纤纤连接器、耦合器、熔接点处产生一个显著增益；,原因：模场直径不匹配造成；,对策：测试衰减和接头损耗必须双向测试，取平均值,15/27,现象：曲线斜率正常，光纤均匀性合格，但两端光纤衰减系数相差很大,原因：模场不均匀造成，普通为光纤拉丝引头和结尾部分；,对策：测试衰减必须双向测试，取平均值,16/27,现象：在整根光纤衰减合格，曲线大部分斜率均匀，但在菲涅尔反射峰前沿有一小凹陷,原因：未端几米或几十米光纤受侧压；,对策：复绕观察有没有改变,17/27,1310nm,1550nm,现象：,1310nm,光纤曲线平滑，光纤衰减斜率基本不变，衰减指标略微偏高，但,1550nm,光纤衰减斜率增加，衰减指标偏高；,原因：束管内余长过短，光纤受拉伸；,对策：确认束管内余长，增加束管内余长,18/27,现象：,1310nm,光纤曲线平滑，光纤衰减斜率基本正常，衰减指标正常，但,1550nm,光纤衰减斜率严重不良，衰减指标严重偏高；,原因：束管内余长过长，光纤弯曲半径过小；,对策：确认束管内余长，降低束管内余长,19/27,现象：尾纤与过渡纤有部分曲线出现有规则曲线不良，但被测光纤后半部分曲线正,常，整根被测光纤衰减指标基本正常；,原因：普通是由设备本身和测试方法综合造成；,对策：关机，重新起动，对各个光纤接触部分进行清洁,20/27,正常曲线,A,为盲区，,B,为测试末端反射峰。测试曲线为倾斜，伴随距离,增,长，总损耗会越来越大。用总损耗（,dB,）除以总距离（,km,）就是该段纤芯平均损耗（,dB/Km,）。,21/27,异常情况,原因：（,1,）,仪表尾纤没有插好,，,光脉冲根本打不出去,；,（,2,）,断点位置比较进，,OTDR,不足以测试出距离来,；,方法：（,1,）,要检验尾纤连接情况,（,2,）,把,OTDR,设置改一下，把距离、脉冲调到最小，假如还是这种情,况话，能够判断,1,尾纤有问题,；,假如是尾纤问题，,更换尾纤。,22/27,非反射事件,(,台阶,),这种情况比较多见，曲线中间出现一个显著台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等原因,造成,。,台阶,23/27,曲线远端没有反射峰,这种情况一定要引发注意！曲线在末端没有任何反射峰就掉下去了，假如知道纤芯原来距离，在没有抵达纤芯原来距离，曲线就掉下去了，这说明光纤在曲线掉下去地方断了，或者,是光纤远端端面质量不好,。,24/27,测试距离过长,这种情况是出现在测试长距离纤芯时，,OTDR,所不能,达,到距离所产生情况，或者是距离、脉冲设置过小所产生情况。假如出现这种情况，,OTDR,距离、脉冲又比较小话，就要把距离、脉冲调大，以到达全段测试目标，稍微加长测试时间也是一个方法。,25/27,幻峰（鬼影）识别,曲线上鬼影处未引发显著损耗,图（,a,）,；沿曲线鬼影与始端距离是强反射事件与始端距离倍数，成对称状,图（,b,）,消除,幻峰（鬼影）,选择短脉冲宽度、在强反射前端,(,如,OTDR,输出端,),中增加衰减。若引发鬼影事件位于光纤终止，可,打小弯,以衰减反射回始端光。,实峰,幻峰,幻峰,幻峰（鬼影）识别与处理,实峰,图（,a,）,图（,b,）,26/27,正增益现象处理,正增益,正增益是因为在熔接点之后光纤比熔接点之前光纤产生更多后向散光而形成。实际上，光纤在这一熔接点上是熔接损耗。常出现在不一样模场直径或不一样后向散射系数光纤熔接过程中，所以，需要在两个方向测量并对结果取平均值作为该熔接损耗。,27/27,
