知名厂商医疗影像设备的比较.ppt

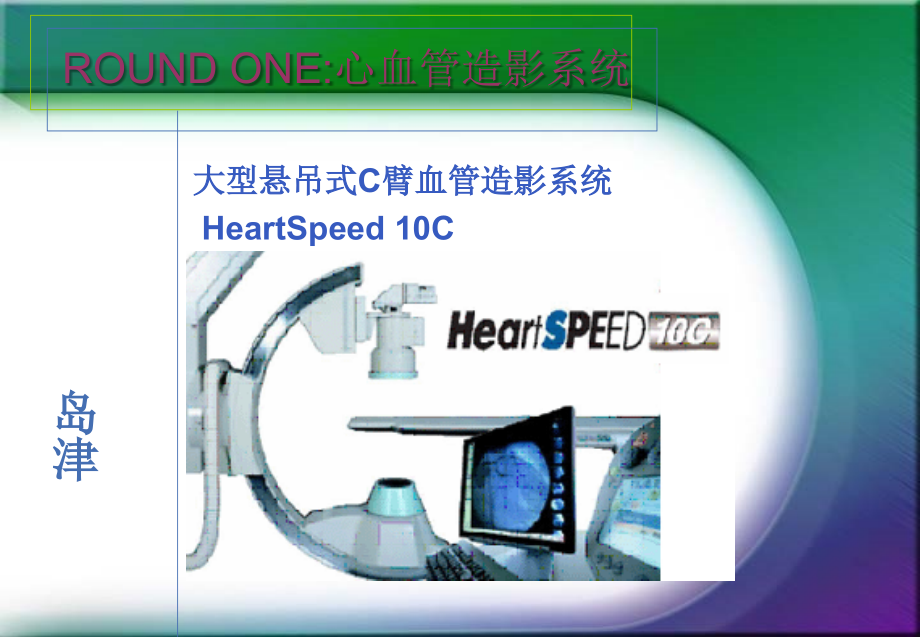

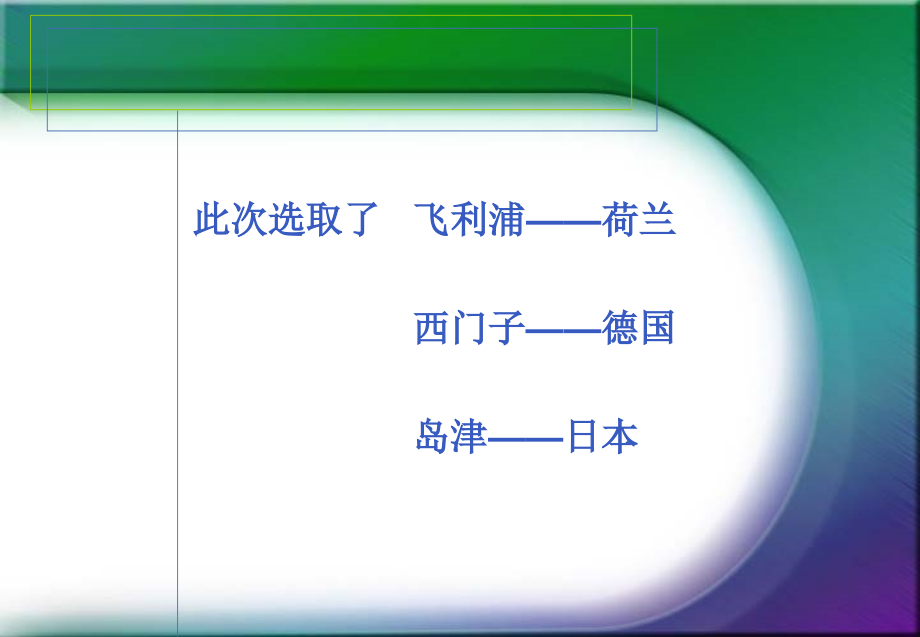

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,此次选取了 飞利浦,荷兰,西门子,德国,岛津,日本,ROUND ONE:,心血管造影系统,大型悬吊式,C,臂血管造影系统,HeartSpeed 10C,岛津,ROUND ONE:,心血管造影系统,岛津,采用,MH-200S,大型悬吊式,C,臂，较落地式,C,臂相比，可从左侧,右侧,头侧等不同方向接近病人，保证操作医生最大的活动空间和操作自由度，获得最大的活动范围（侧向移动,160cm,，纵向移动,290cm,）和旋转角度，真正做到无死角检查，尤其保证了桡动脉入路的手术进行，同时对于急症抢救能够最大限度的缩短诊治时间。,岛津血管机还具有独特的岁差、振子等专利运动模式。,ROUND ONE:,心血管造影系统,西门子,超越标准心脏血管造影的理想选择单平面,C,臂机悬吊式安装全尺寸,CCD,摄像机,在减少辐射剂量的同时，,还可以获得最佳的图像质量。,实现了,C,臂的侧向定位，对于重叠的解剖结构也能自由投照。使用,InFocus,功 能，可在不改变投照角度的情况下也可 移动机架。,可以在西门子,X,线设备,和记录系统间实现双向通讯。,ROUND ONE:,心血管造影系统,西门子,始终如一的一致性,直观的用户界面基于西门子通用的,Syngo,标准。触摸屏操作为每个用户量身定做，使用方便的用户控制功能和直观、不同颜色的,Syngo,选卡可以加快检查过程。中央操作组件可以随时通过软键来访问。减少启动时间，增加安全性。,ROUND ONE:,心血管造影系统,飞利浦,Allura Xper FD20 for,interventional Cardiology,(,介入心脏病学,),ROUND ONE:,心血管造影系统,平板探测器,-,具备,154,微米像素的旋转平板探测器可以带来更高的分辨率和超强的反差可视化,-,能够形成,10241 024,像素，不变形自由成像链,-,新一代准直仪带有防辐射设施。,Xper,一体化无缝信息集成,-,系统和局域信息系统间的双向沟通使用,DICOM WLM,和,DICOM MPPS,。,-Xper,（多）开关集成与广泛的,I T,解决方案（如,CIS,3D-CA,StentBoost,or Xcelera CLM,）。,ROUND ONE:,心血管造影系统,Xper,（,X,光个性化）技术，优化了考试效率,-Xper,设置完整的体系，个性化，,以适应临床医生想要工作的方式,-Xper,的用户界面，直观的设计符合人体工程学，,方便透明运作。,新的层面，在临床表现,-,通过旋转扫描，可以从一个单一的反差注射中拍摄复杂血管的实时三维影像。,-,这种图像处理算法达到了,10,亿次计算每帧，并实时应用到每个临床图像。,Xpes,提供出色的图像质量改善反差和锐度。,ROUND ONE:,心血管造影系统,飞利浦,ROUND TWO:,移动式,X,射线系统,岛津,移动式医用诊断,X,线射线机,10J/100J,ROUND TWO:,移动式,X,射线系统,岛津,1,、追求使用者方便的最佳定位机构覆盖的范围大，最安全、最方便、最有利的机械机构在床边迅速定位,旋转伸缩臂机构，全自由化开关，其中,100J,采用电动驱动,移动不用费力。,2,、操作简单,实现高质量图像高性能变频高压发生器,可以进行不受运动影响的短时间摄影,3,、直观易懂的拍片解剖程序,容易给定摄影条件：,mAs,条件可,12.5%,的小分段来精密给定。,ROUND TWO:,移动式,X,射线系统,岛津,采用,60KHz,高频逆变式高压发生器，高压输出稳定，软,X,线极少既保证优质的图像质量，又能大大减少对医生和病人尤其是儿童造成伤害的,X,线。,极好的机动性能，运动平稳轻松,并保证机身准确定位。,ROUND TWO:,移动式,X,射线系统,岛津,可在同一地点任意转向，移动方便、安全。由于采用大滚轮和轻型设计,踩主机后边就略为抬高机身头部。医院内的小地面落差,走廊上的电缆等障碍轻松地越过。可以在原地的位置进行方向转换,在狭窄空间内转向容易。,ROUND TWO:,移动式,X,射线系统,岛津,特殊伸缩式全方向转动臂使床边球管定位准确、快速、轻巧。,支柱旋转左右,270,，在小病房里不用主机掉头。,“全释放”电磁式锁定装置 以手轻按手把处的“全释放”按钮，所有运动部位的锁定全部松开，便于移动和定位；放开“全释放”按钮，全部锁紧。,ROUND TWO:,移动式,X,射线系统,POLYMOBIL Plus,西门子,ROUND TWO:,移动式,X,射线系统,西门子,POLYMOBIL Plus,可以很容易移至病人旁边，并且能够很快获得诊断级图像质量的,X,光片。,POLYMOBIL Plus,传承了西门子在床旁机领域的传统优势,迄今，西门子已为全球提供了,13,，,000,台移动式,X,线系统。,由于它的小旋转轮和短支架设计，,POLYMOBIL Plus,操控起来非常容易。均衡式设计的球管臂，球管头在各个平面都可以旋转,-,这样就可以进行水平和垂直曝光。,ROUND TWO:,移动式,X,射线系统,西门子,操作简便,高输出的,X,线发生器可以提供,16 kW,和,250 mA,曝光参数，曝光时间非常短。,西门子点曝光控制系统是一个独特的功能，它使技术选择和调整更为快速、便捷。,POLYMOBIL Plus,的特性是系统可靠、操作流畅、性能价格比极佳。该系统是正常运行时间最长、故障率最低的系统之一。,ROUND TWO:,移动式,X,射线系统,飞利浦,BV Libra-,移动式,C,型臂,X,线系统,-,骨科手术型,一体化设计的,X,线球管和高压发生器，保证了图像品质和长时间的连续工作。,脉冲透视，可降低,50%X,线剂量，脉冲波形陡直，极大的减少了软射线。,9”,三视野影像增强器。,多达,16,幅图像的内存。,飞利浦,ROUND TWO:,移动式,X,射线系统,飞利浦,ROUND TWO:,移动式,X,射线系统,最先进的束光器，采用全铅板结构，遮光效果更佳。,独特的频谱滤片，可减少医生和病人,40%,的皮肤剂量。,影像链采用专利的椭圆变换和光纤输出技术。,采用专利的,BodySmart,离心同步技术。,全平衡式,C,型臂，移动灵活。,用户可以根据实际需要选择各种配件：,1.,硬盘图像存储,2.,激光定位装置,3.DICOM3.0,接口,4.,视频打印机,5.,磁带录像机,6.,暗盒架,7.,无菌罩,ROUND TWO:,移动式,X,射线系统,飞利浦,小结：,可以看出，现代医疗设备的发展都兼顾了技术的高端和对医患双方的方便。,三家都是知名的企业，其所生产的产品总体来说不相上下，但也有略微的区别。,岛津比较注重技术方面的细致与尖端；西门子更关心机器给人带来的方便；飞利浦的设备不仅简洁，而且更兼顾了外观的整体美感。,Thanks for listening,END,92K6B,丁立峰,
