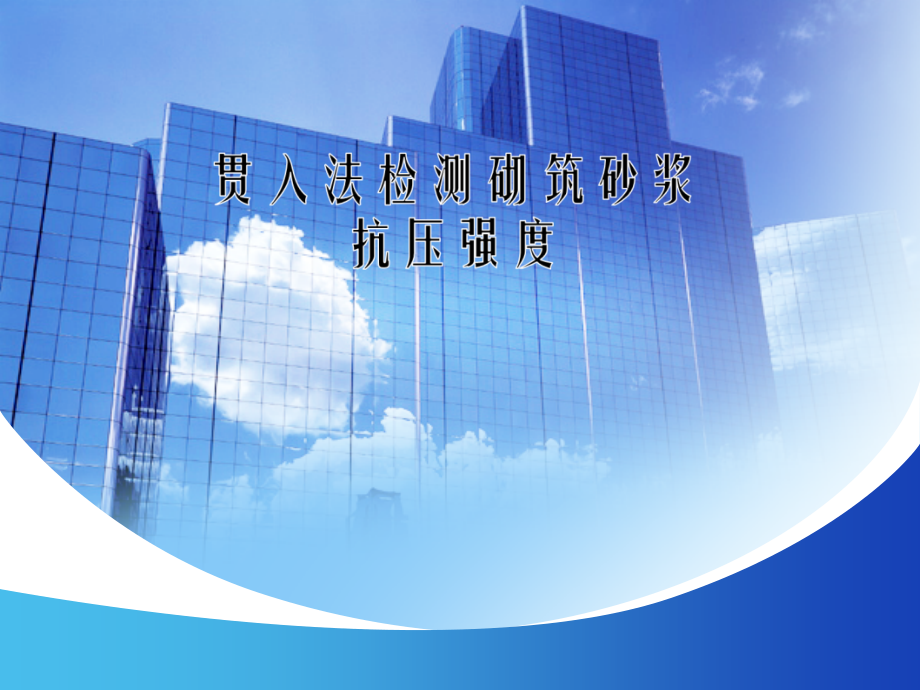

贯入法检测砂浆抗压强度.ppt

,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,贵州建筑科学研究检测中心,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,*,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,*,目录,总则,术语、符号,检测仪器,检测技术,砂浆抗压强度计算,检测报告,工程实例,1,总则,1.0.1,为了规范贯入法检测砌筑砂浆抗压强度技术，保证砌体工程现场检测的质量，制定本规程。,1.0.2,本规程适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。本规程不适用于,遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段,（与测强曲线制定的条件不符，且内外差异较大）,的检测。,1,总则,1.0.3,对砌筑砂浆抗压强度进行检测时，除应执行本规程外，尚应符合国家现行的有关强制性标准的规定。,在正常情况下，砌筑砂浆强度的检验和评定应按现行标准,砌体工程施工质量验收规范,GB50203,、,建筑工程质量检验评定标准,GBJ301,、,建筑砂浆基本性能试验方法,JGJ70,、,砌体基本力学性能试验方法标准,GBJ129,等执行。,不允许用本规程取代制作试块的规定。,当砂浆强度不符合有关标准规定或对其有怀疑时，可按本规程进行检测，并作为抗压强度检测的依据。,返回目录,2,术语 符号,2.1,术语,2.1.1,贯入法检测,test of penetration resistance method,根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法。,2.1.2,测孔,pin hole,贯入试验时，贯入测钉在灰缝上所形成的孔。,2,术语 符号,2.1.3,砂浆抗压强度换算值,calculating compressive strength of masonry mortar,由构件的贯入深度平均值通过测强曲线计算得到的砌筑砂浆抗压强度值。相当于被测构件在该龄期下同条件养护的边长为,70.7mm,一组立方体试块的抗压强度平均值。,2,术语 符号,2.2,符号,2,术语 符号,返回目录,3,检测仪器,3.1,仪器及性能,3.1.1,贯入法检测使用的仪器应包括贯入式砂浆强度检测仪,(,简称贯入仪,),、贯入深度测量表。,3,检测仪器,贯入式砂浆强度检测仪是针对砌体中灰缝砂浆检测的特殊要求，并通过试验研究而设计的。,为砌体灰缝检测需要，专门设计了扁头。,1,扁头；,2,扁头端面；,3,测钉；,4,贯入杆端面；,5,主体；,6,贯入杆；,7,工作弹簧；,8,调整螺母；,9,挂钩；,10,扳机；,11,把手；,12,螺母；,13,贯入杆外端,3,检测仪器,3.1.2,贯入仪及贯入深度测量表必须具有制造厂家的产品合格证、中国计量器具制造许可证及法定计量部门的校准合格证，并应在贯入仪的明显位置具有下列标志：名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志,CMC,等。,防止粗制滥造、假冒伪劣仪器的使用。,3,检测仪器,3.1.3,贯入仪应满足下列技术要求：,贯入力应为,8008N,；,工作行程应为,200.10mm,。,具有很好的精度；,满足,0.4-16MPa,的检测要求。,3,检测仪器,3.1.4,贯入深度测量表应满足下列技术要求：,最大量程应为,200.02mm,；,分度值应为,0.01mm,。,目前常用的是电子测量表。,1,百分表；,2,锁紧螺钉；,3,扁头；,4,测头,3,检测仪器,3.1.5,测钉长度应为,400.10mm,，直径应为,3.5mm,，尖端锥度应为,45,。测钉量规的量规槽长度应为,39.5,（,+0.10,0,）,mm,。,3.1.6,贯入仪使用时的环境温度应为,4,40,。,3,检测仪器,3.2,校准基本要求,3.2.1,正常使用过程中，贯入仪、贯入深度测量表,(,通称为仪器,),应由法定计量部门每年至少校准一次。,目的：,保证仪器在标准状态下进行检测；,保证检测结果的可靠性，并能在同一水平上进行比较；,使用测强曲线。,实施部门：,由法定计量部门实施。,3,检测仪器,3.2.2,当遇到下列情况之一时，仪器应送法定计量部门进行校准：,新仪器启用前；,超过校准有效期；,更换主要零件或对仪器进行过调整；,检测数据异常；,零部件松动；,遭遇撞击或其他损坏；,累计贯入次数为,10000,次。,3,检测仪器,3.3,其他要求,3.3.1,贯入仪在闲置和保存时，工作弹簧应处于自由状态。,工作弹簧长时间压缩，可能改变弹簧的性能，产生误差。,3.3.2,贯入仪不得随意拆装。,返回目录,4.1,基本要求,4.1.1,检测人员应通过相应专业培训。检测过程中应做到正确和安全操作。,4.1.2,用贯入法检测的砌筑砂浆应符合下列要求：,自然养护；,龄期为,28d,或,28d,以上；,自然风干状态；,含水率对检测结果有影响。,强度为,0.4,16.0MPa,。,4,检测技术,4,检测技术,4.1.3,检测砌筑砂浆抗压强度时，委托单位应提供下列资料：,建设单位、设计单位、监理单位、施工单位和委托单位名称；,工程名称、结构类型、有关图纸；,原材料试验资料、砂浆品种、设计强度等级和配合比；,砌筑日期、施工及养护情况；,检测原因。,4,检测技术,4.2,测点布置,4.2.1,检测砌筑砂浆抗压强度时，应以面积不大于,25m,2,的砌体构件或构筑物为一个构件。,构件划分原则,4.2.2,按批抽样检测时，应取,龄期相近的同楼层,、,同品种,、,同强度等级,砌筑砂浆且不大于,250m,3,砌体为一批，抽检数量不应少于砌体总构件数的,30,，且不应少于,6,个构件,。基础砌体可按一个楼层计。,取样原则,往往用于质量事故的鉴定，因此取样数量多于正常抽检数量。,4,检测技术,4.2.3,被检测灰缝应饱满，其厚度不应小于,7mm,，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。,砌体工程施工质量验收规范,GB50203,第,4.2.3,条规定，砖砌体的灰缝一般为,10mm,，应介于,812mm,间。贯入仪扁头设计为,6mm,，灰缝小于,7mm,时可能放不下。,可选择灰缝较厚的部分检测。,4,检测技术,4.2.4,多孔砖砌体和空斗墙砌体的水平灰缝深度应大于,30mm,。,对于多孔砖规定合理，但实施起来，有难度。,4,检测技术,4.2.5,检测范围内的饰面层、粉刷层、勾缝砂浆、浮浆以及表面损伤层等，应清除干净；应使待测灰缝砂浆暴露并经打磨平整后再进行检测。,外露不齐应打磨至平，否则检测结果偏小；,遭受表面粉蚀，高温、冻害、化学侵蚀、火灾的砂浆，损伤层磨去后方可检测。,4,检测技术,4.2.6,每一构件应测试,16,点。测点应均匀分布在构件的,水平灰缝,上，相邻测点,水平间距不宜小于,240mm,，,每条灰缝测点不宜多于,2,点,。,测点布置宜均匀。,4,检测技术,4.3,贯入检测,4.3.1,贯入检测应按下列程序操作：,1,将测钉插入贯入杆的测钉座中，测钉尖端朝外，固定好测钉；,2,用摇柄旋紧螺母，直至挂钩挂上为止，然后将螺母退至贯入杆顶端；,3,将贯入仪扁头对准灰缝中间，并垂直贴在被测砌体灰缝砂浆的表面，握住贯入仪把手，扳动扳机，将测钉贯入被测砂浆中。,4,检测技术,4.3.2,每次试验前，应清除测钉上附着的水泥灰渣等杂物，同时用测钉量规检验测钉的长度；测钉能够通过测钉量规槽时，应重新选用新的测钉。,4.3.3,操作过程中，当测点处的灰缝砂浆存在空洞或测孔周围砂浆不完整时，该测点应作废，另选测点补测。,4,检测技术,4.3.4,贯入深度的测量应按下列程序操作：,1,将测钉拔出，用吹风器将测孔中的粉尘吹干净；,可能存在粉尘，要吹干净，否则深度结果偏小、强度结果偏高。,2,将贯入深度测量表扁头对准灰缝，同时将测头插入测孔中，并保持测量表垂直于被测砌体灰缝砂浆的表面，从表盘中直接读取测量表显示值并记录在记录表中。,（实测的不是贯入深度 ，而是,20mm,长测点的外露长度 ，因此需要计算）,：,4,检测技术,贯入深度应按下式计算：,=20.00,例如：读数为,15.89mm,，则贯入深度 为：,20.00-15.89=4.11mm,。,3,直接读数不方便时，可用锁紧螺钉锁定测头，然后取下贯入深度测量表读数。,4,检测技术,4.3.5,当砌体的灰缝经打磨仍难以达到平整时，可在测点处标记，贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整度读数 ，然后再在测点处进行贯入检测，读取 ，则,（第,i,个测点的）,贯入深度值应按下式计算：,第,i,个测点贯入深度测量表的不平整度读数，精确至,0.01mm,；,第,i,个测点贯入深度测量表读数，精确至,0.01mm,。,返回目录,5,砂浆抗压强度计算,5.0.1,检测数值中，应将,16,个贯入深度值中的,3,个较大值和,3,个较小值剔除，余下的,10,个贯入深度值可按下式取平均值：,=,第,j,个构件的砂浆贯入深度平均值，精确至,0.0lmm,；,第,i,个测点的贯入深度值，精确至,0.0lmm,。,5,砂浆抗压强度计算,在一个测区内检测,16,个测点，在数据处理时去掉,3,个较大者、,3,个较小值，可减少粗大误差。,贯入法中引起粗大误差的因素：,操作不正确,测试面状态不好,碰上小石子或孔洞,5,砂浆抗压强度计算,5.0.2,根据计算所得的构件贯入深度平均值 ，可按不同的砂浆品种由本规程附录,D,查得其砂浆抗压强度换算值 。其他品种的砂浆可按本规程附录,E,的要求建立专用测强曲线进行检测。,有专用测强曲线时，砂浆抗压强度换算值的计算应优先采用专用测强曲线。,贵州地区测强曲线（载于,贯入法检测山砂砌筑砂浆抗压强度技术规程,DB22/41-2004,）。,5,砂浆抗压强度计算,5.0.3,在采用本规程附录,D,的砂浆抗压强度换算表时，应首先进行检测误差,验证试验,，试验方法可按本规程附录,E,的要求进行，试验数量和范围应按检测的对象确定，其检测误差应满足本规程第,E.0.10,条的规定，否则应按本规程附录,E,的要求建立专用测强曲线。,贵州地区测强曲线（载于,贯入法检测山砂砌筑砂浆抗压强度技术规程,DB22/41-2004,）。,5,砂浆抗压强度计算,5.0.4,按批抽检时，同批构件砂浆应按下列公式计算其平均值和变异系数：,平均值,标准差,变异系数,5,砂浆抗压强度计算,5.05,砌体砌筑砂浆抗压强度推定值，应按下列规定确定：,1,当按单个构件检测时，该构件的砌筑砂浆抗压强度推定值应按下式计算：,5,砂浆抗压强度计算,当按批抽检时，应按下列公式计算：,较小值作为该批构件的砌筑砂浆抗压推定值,5,砂浆抗压强度计算,5.0.6,对于按批抽检的砌体，当该批构件砌筑砂浆抗压强度换算值变异系数不小于,0.3,时，则该批构件应全部按单个构件检测。,超过,0.3,时，离散型较大，属于施工原因造成，不能按一批来检测。,推定值,相当于,被测构件在该龄期下的同条件养护试块所对应的砂浆强度等级。,返回目录,6,检测报告,6,0,1,砌筑砂浆抗压强度的检测报告，应包括下列主要内容：,建设单位名称；,委托单位名称；,设计单位名称；,施工单位名称；,监理单位名称；,工程名称和结构类型或构件名称；,施工日期；,检测原因,6,检测报告,检测环境；,检测依据（所用标准名称及编号）；,仪器名称、型号、编号及校准证号；,所测砌筑砂浆的强度设计等级和抗压强度推定值；,出具报告的单位名称（盖章），有关检测人员签字；,检测及出具报告的日期；,其他需要说明的事项，对于无法用文字表达清楚的内容，应附简图。,返回目录,7,工程实例,某,7,层砖混结构，修建于,2008,年，烧结普通砖，墙体厚度,240mm,，砖设计强度等级,MU10,，砂浆设计强度等级,M5,。,7,工程实例,结束,Thank You!,
