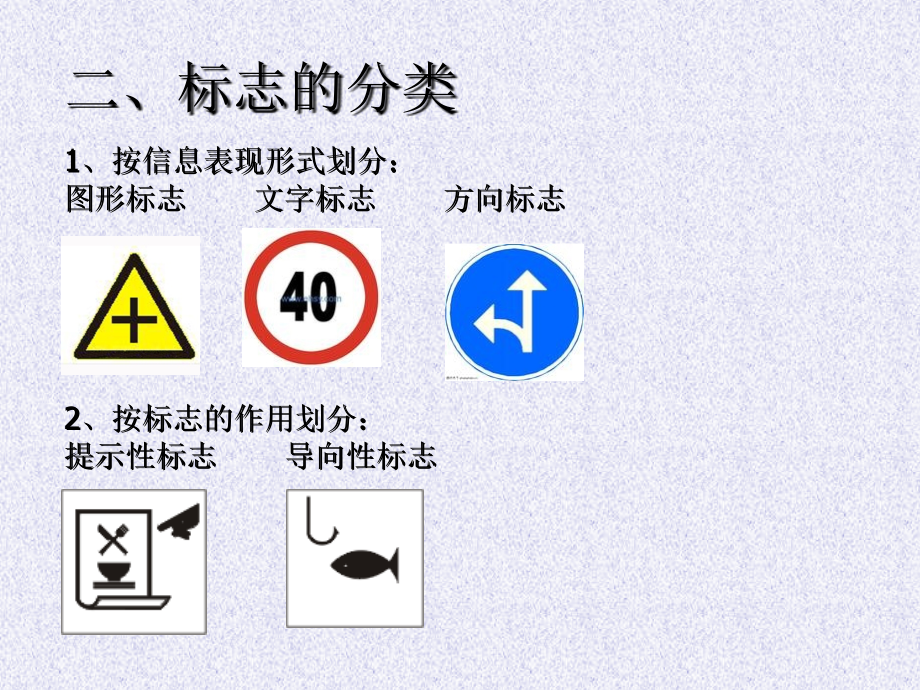

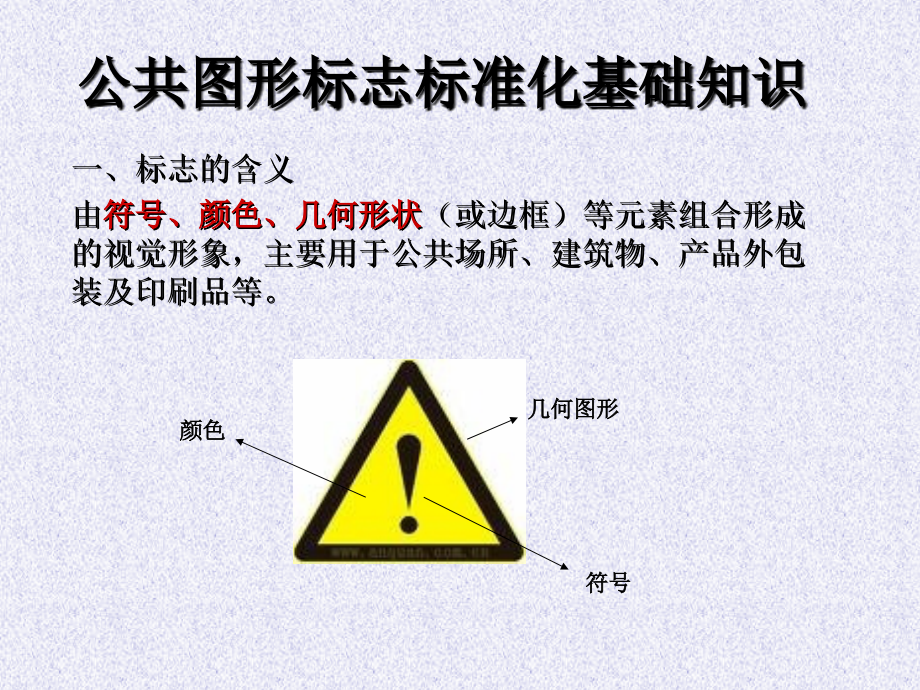

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,公共图形标志标准化基础知识,一、标志的含义,由,符号、颜色、几何形状,（或边框）等元素组合形成的视觉形象，主要用于公共场所、建筑物、产品外包装及印刷品等。,符号,颜色,几何图形,二、标志的分类,1,、按信息表现形式划分：,图形标志 文字标志 方向标志,2,、按标志的作用划分：,提示性标志 导向性标志,3,、按强制属性划分：公共信息标志（公共信息符号）以通俗易懂、简单明了的方式向公共传递各种各样的信息，是世界范围内的通用语言。安全标志,4,、按标志的功能分为：提示标志 指令标志 警示标志禁止标志 限制标志 导向标志,三、标志的色彩、形状运用,1,、色彩运用,红色：禁止、停止、消防和危险,黄色：表示注意、提示,蓝色：表示指令、提示,绿色：表示通行、安全和提供信息的意思,2,、形状应用,三角形或斜置正方形：警告、注意,圆形：配以蓝色衬底、白色圆形，表指令,白色衬底，黑色图形，红色边框，表限制,正方形：提示,四,、旅游景区标志类型,1,、景点标志：包括景点介绍标志、景点说明标志、路线,导向标志等,2,、路径标志：导向标志、导游线路标志、游乐设施导向,标志、出入口标志、停车场标志等,3,、公共信息标志：休息区、交通标志、公共卫生间、求,助标志、残疾人专用标志等,(,GB,T 10001,12000),4,、安全标志：提示、警告等,三、标准设置的几个原则,1,、使用标准图形符号（国家标准中规定的图形符号）,2,、标准图形符号形成的图形标志不宜带有文字辅助信息,3,、优先选用,GB/T 10001,中的图形符号或图形标志,4,、图形标志中的图形符号尺寸应等比例放大缩小,5,、非标准图形符号宜带有文字辅助标志,6,、图形标志的形状和颜色应与同一环境中的安全标志明显不同。,7,、颜色上的要求,：,（,1,）可直接使用标志载体的颜色作为衬底色,（,2,）边框颜色宜与图形符号颜色相同,（,3,）确保图形符号颜色与衬底色之间有足够对比度（,4),不得使用红色和黄色作为公共标志图形符号,(,安全标志除外）,(5),不宜将标准图形符号中颜色相同的符号要素更改为不同颜色,8,、文字与图形结合时的要求,（,1,）图标标志为主，文字标志为辅,（,2,）文字标志不能位于图形标志的上方,（,3,）文字标志位于图形标志左侧或右侧时，文字的总高度不应大于图形标志尺寸，宽度不大于图形标志的,0.6,倍,（,4,）文字标志位于图形标志下方时，文字横向排列时的宽度不应大于图形标志,（,5,）文字标志颜色应与图形标志相协调,9,、图形标志与图形标志的组合的要求,（,1,）一个为主标志，另一个标志对主标志的含义起到补充说明作用,（,2,）主标志在左，起补充说明作用标志位于主标志右侧,（,3,）两个图形标志外观相近或简单组合后会有歧义，可添加竖线进行分隔,10,、图形标志与箭头符号组合时的要求,（,1,）图形标志方向应与箭头所指方向一致,（,2,）横向排列时：,箭头指左向（含左上、左下），图形标志应位于右侧；箭,头指右向（含右上、右下），图形标志应位于左侧；箭头,指向上或向下，图形标志位于右侧。,（,3,）纵向排列时：,箭头指下向（含左下、右下），图形标志应位于上方；其,他情况，图形标志应位于下方,11,、公共信息符号大小的基本要求,（,1,）观察距离为,0-2.5,米，图形尺寸约为,6.3,厘米,（,2,）,2.54,米时，图形尺寸约为,10,厘米,（,3,）,46.3,米时，图形尺寸约为,16,厘米,（,4,）,6.310,米，图形尺寸约为,25,厘米,（,5,）,1016,米，,40,厘米,（,6,）,1625,米，,63,厘米,（,7,）,2540,米，,1,米,GBT 15566.12007,
