第7章 精确绘制图形.ppt

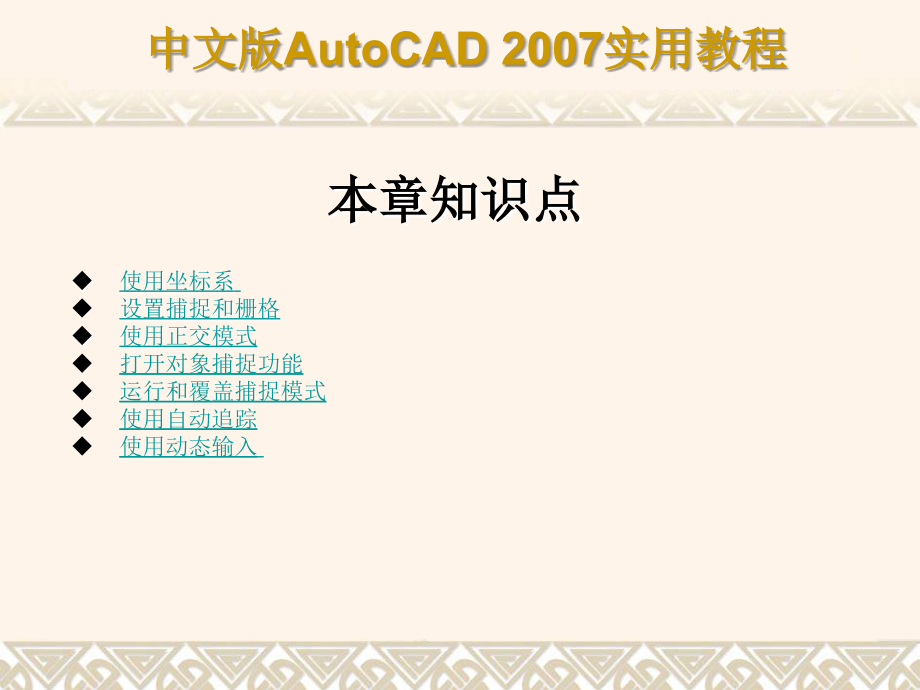

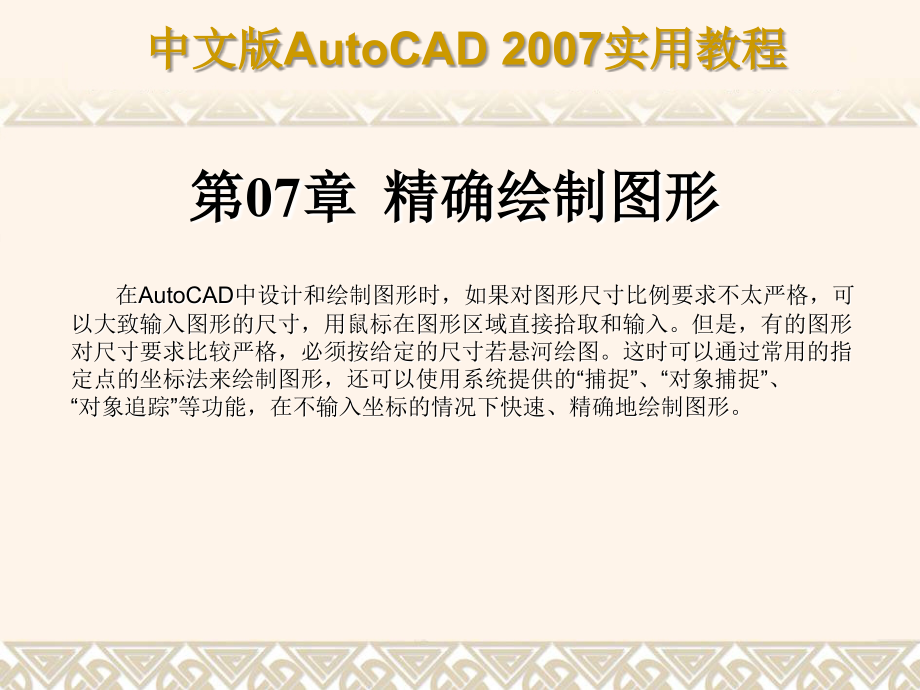

中文版AutoCAD,2007实用教程,第,07,章,精确绘制图形,在,AutoCAD,中设计和绘制图形时，如果对图形尺寸比例要求不太严格，可以大致输入图形的尺寸，用鼠标在图形区域直接拾取和输入。但是，有的图形对尺寸要求比较严格，必须按给定的尺寸若悬河绘图。这时可以通过常用的指定点的坐标法来绘制图形，还可以使用系统提供的“捕捉”、“对象捕捉”、“对象追踪”等功能，在不输入坐标的情况下快速、精确地绘制图形。,本章知识点,使用坐标系,设置捕捉和栅格,使用正交模式,打开对象捕捉功能,运行和覆盖捕捉模式,使用自动追踪,使用动态输入,7.2.1,使用坐标系,在绘图过程中要精确定位某个对象时，必须以某个坐标系作为参照，以便精确拾取点的位置。通过,AutoCAD,的坐标系可以提供精确绘制图形的方法，可以按照非常高的精度标准，准确地设计并绘制图形。,认识世界坐标系与用户坐标系,坐标的表示方法,认识世界坐标系与用户坐标系,坐标,(,x,y,),是表示点的最基本方法。在,AutoCAD,中，坐标系分为世界坐标系,(WCS),和用户坐标系,(UCS),。两种坐标系下都可以通过坐标,(,x,y,),来精确定位点。,默认情况下，在开始绘制新图形时，当前坐标系为世界坐标系即,WCS,，它包括,X,轴和,Y,轴,(,如果在三维空间工作，还有一个,Z,轴,),。,WCS,坐标轴的交汇处显示“口”形标记，但坐标原点并不在坐标系的交汇点，而位于图形窗口的左下角，所有的位移都是相对于原点计算的，并且沿,X,轴正向及,Y,轴正向的位移规定为正方向,。,在,AutoCAD,中，为了能够更好地辅助绘图，经常需要修改坐标系的原点和方向，这时世界坐标系将变为用户坐标系即,UCS,。,UCS,的原点以及,X,轴、,Y,轴、,Z,轴方向都可以移动及旋转，甚至可以依赖于图形中某个特定的对象。尽管用户坐标系中,3,个轴之间仍然互相垂直，但是在方向及位置上却都更灵活。另外，,UCS,没有“口”形标记。,坐标的表示方法,在,AutoCAD 2007,中，点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐标和相对极坐标,4,种方法表示，它们的特点如下。,绝对直角坐标：是从点,(0,0),或,(0,0,0),出发的位移，可以使用分数、小数或科学记数等形式表示点的,X,轴、,Y,轴、,Z,坐标值，坐标间用逗号隔开，例如点,(8.3,5.8),和,(3.0,5.2,8.8),等。,绝对极坐标：是从点,(0,0),或,(0,0,0),出发的位移，但给定的是距离和角度，其中距离和角度用“,”,分开，且规定,X,轴正向为,0,，,Y,轴正向为,90,，例如点,(4.2760),、,(3430),等。,相对直角坐标和相对极坐标：相对坐标是指相对于某一点的,X,轴和,Y,轴位移，或距离和角度。它的表示方法是在绝对坐标表达方式前加上“,”,号，如,(13,8),和,(1124),。其中，相对极坐标中的角度是新点和上一点连线与,X,轴的夹角。,7.2.2,设置捕捉和栅格,在绘制图形时，尽管可以通过移动光标来指定点的位置，但却很难精确指定点的某一位置。在,AutoCAD,中，使用“捕捉”和“栅格”功能，可以用来精确定位点，提高绘图效率。,打开或关闭捕捉和栅格,打开或关闭捕捉和栅格,“捕捉”用于设定鼠标光标移动的间距。“栅格”是一些标定位置的小点，起坐标纸的作用，可以提供直观的距离和位置参照。要打开或关闭“捕捉”和“栅格”功能，可以选择以下几种方法。,在,AutoCAD,程序窗口的状态栏中，单击“捕捉”和“栅格”按钮。,按,F7,键打开或关闭栅格，按,F9,键打开或关闭捕捉。,选择“,工具,”,|“,草图设置,”命令，打开“草图设置”对话框，在“,捕捉和栅格”,选项卡中选中或取消“启用捕捉”和“启用栅格”复选框。,7.2.3,使用正交模式,AuotCAD,提供的正交模式也可以用来精确定位点，它将定点设备的输入限制为水平或垂直。使用,ORTHO,命令，可以打开正交模式，用于控制是否以正交方式绘图。在正交模式下，可以方便地绘出与当前,X,轴或,Y,轴平行的线段。在,AutoCAD,程序窗口的状态栏中单击“正交”按钮，或按,F8,键，可以打开或关闭正交方式。,打开正交功能后，输入的第,1,点是任意的，但当移动光标准备指定第,2,点时，引出的橡皮筋线已不再是这两点之间的连线，而是起点到光标十字线的垂直线中较长的那段线，此时单击，橡皮筋线就变成所绘直线。,7.2.4,打开对象捕捉功能,在绘图的过程中，经常要指定一些对象上已有的点，例如端点、圆心和两个对象的交点等。如果只凭观察来拾取，不可能非常准确地找到这些点。在,AutoCAD,中，可以通过“,对象捕捉,”工具栏和“,草图设置”,对话框等方式调用对象捕捉功能，迅速、准确地捕捉到某些特殊点，从而精确地绘制图形。,“对象捕捉”工具栏,使用自动捕捉功能,对象捕捉快捷菜单,“对象捕捉”工具栏,在绘图过程中，当要求指定点时，单击“对象捕捉”工具栏中相应的特征点按钮，再把光标移到要捕捉对象上的特征点附近，即可捕捉到相应的对象特征点。,使用自动捕捉功能,绘图的过程中，使用对象捕捉的频率非常高。为此，,AutoCAD,又提供了一种自动对象捕捉模式。,自动捕捉就是当把光标放在一个对象上时，系统自动捕捉到对象上所有符合条件的几何特征点，并显示相应的标记。如果把光标放在捕捉点上多停留一会，系统还会显示捕捉的提示。这样，在选点之前，就可以预览和确认捕捉点。,要打开对象捕捉模式，可在“,草图设置,”对话框的“,对象捕捉”,选项卡中，选中“启用对象捕捉”复选框，然后在“对象捕捉模式”选项组中选中相应复选,。,对象捕捉快捷菜单,当要求指定点时，可以按下,Shift,键或者,Ctrl,键，右击打开对象捕捉快捷菜单。选择需要的子命令，再把光标移到要捕捉对象的特征点附近，即可捕捉到相应的对象特征点。,7.2.5,使用自动追踪,在,AutoCAD,中，自动追踪可按指定角度绘制对象，或者绘制与其他对象有特定关系的对象。自动追踪功能分极轴追踪和对象捕捉追踪两种，是非常有用的辅助绘图工具。,极轴追踪与对象捕捉追踪,使用临时追踪点和捕捉自功能,使用自动追踪功能绘图,极轴追踪与对象捕捉追踪,极轴追踪是按事先给定的角度增量来追踪特征点。而对象捕捉追踪则按与对象的某种特定关系来追踪，这种特定的关系确定了一个未知角度。也就是说，如果事先知道要追踪的方向,(,角度,),，则使用极轴追踪；如果事先不知道具体的追踪方向,(,角度,),，但知道与其他对象的某种关系,(,如相交,),，则用对象捕捉追踪。极轴追踪和对象捕捉追踪可以同时使用。,使用临时追踪点和捕捉自功能,在“,对象捕捉”工具栏中，还有两个非常有用的对象捕捉工具，即“临时追踪点”和“捕捉自”工具。,“临时追踪点”工具：可在一次操作中创建多条追踪线，并根据这些追踪线确定所要定位的点。,“,捕捉自,”工具：在使用相对坐标指定下一个应用点时，“,捕捉自,”工具可以提示输入基点，并将该点作为临时参照点，这与通过输入前缀,使用最后一个点作为参照点类似。它不是对象捕捉模式，但经常与对象捕捉一起使用。,使用自动追踪功能绘图,使用自动追踪功能可以快速而且精确地定位点，在很大程度上提高了绘图效率。在,AutoCAD 2007,中，要设置自动追踪功能选项，可打开“,选项”对话框，在“草图”选项卡的“自动追踪设置”选项组中进行设置，其各选项功能如下。,“显示极轴追踪矢量”复选框：设置是否显示极轴追踪的矢量数据。,“显示全屏追踪矢量”复选框：设置是否显示全屏追踪的矢量数据。,“显示自动追踪工具栏提示”复选框：设置在追踪特征点时是否显示工具栏上的相应按钮的提示文字。,7.2.6,使用动态输入,在,AutoCAD 2007,中，使用动态输入功能可以在指针位置处显示标注输入和命令提示等信息，从而极大地方便了绘图。,启用指针输入,启用标注输入,显示动态提示,启用指针输入,在“草图设置”对话框的“动态输入”选项卡中，选中“启用指针输入”复选框可以启用指针输入功能。可以在“指针输入”选项组中单击“设置”按钮，使用打开的“指针输入设置”对话框设置指针的格式和可见性。,启用标注输入,在“草图设置”对话框的“动态输入”选项卡中，选中“可能时启用标注输入”复选框可以启用标注输入功能。在“标注输入”选项组中单击“设置”按钮，使用打开的“标注输入的设置”对话框可以设置标注的可见性。,显示动态提示,在“草图设置”对话框的“动态输入”选项卡中，选中“动态提示”选项组中的“在十字光标附近显示命令提示和命令输入”复选框，可以在光标附近显示命令提示。,
