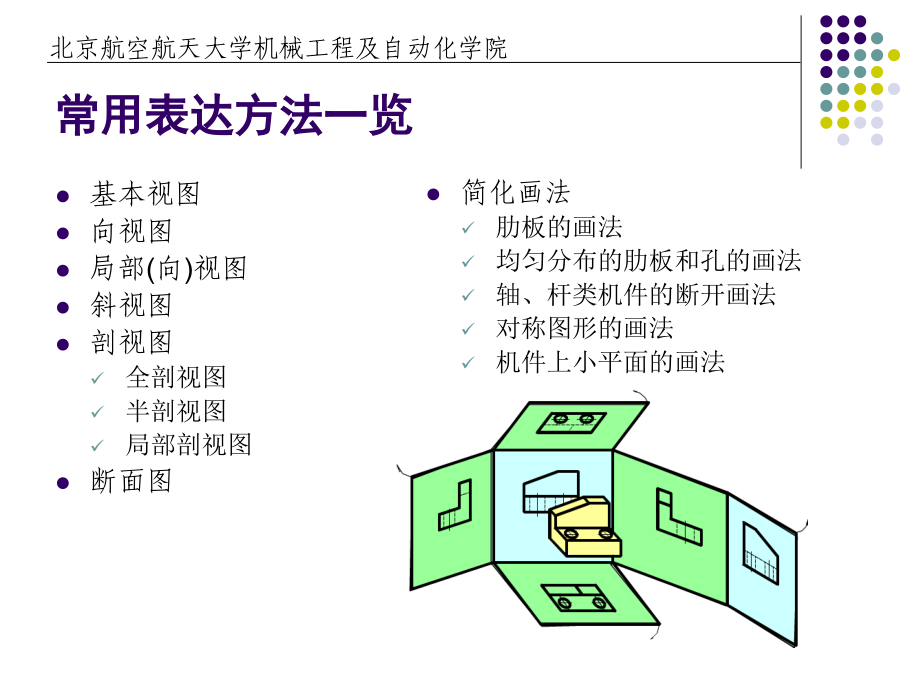

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,北京航空航天大学机械工程及自动化学院,复习总结,常用表达方法一览,基本视图,向视图,局部,(,向,),视图,斜视图,剖视图,全剖视图,半剖视图,局部剖视图,断面图,简化画法,肋板的画法,均匀分布的肋板和孔的画法,轴、杆类机件的断开画法,对称图形的画法,机件上小平面的画法,剖视图,问题：,当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。,解决办法？,采用剖视图,剖视图,剖视图的形成,假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在,剖面区域,内画上剖面符号。,剖视图的画法,确定剖切面的位置,想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？,在剖面区域内画上剖面符号。,虚线不画,剖视图的标注,A,A,剖视图的,名称,。,标注内容：,剖切线,：指示剖切面的位置,(,细单点长画线,),。,一般情况下可省略。,剖切符号,:,表示剖切面起、迄和转折位置及投射方向。,A-A,画剖视图的注意事项,剖切平面的选择：,通过机件的对称面或轴线且平行或垂直于投影面。,剖切是一种假想,，其它视图仍应完整画出，并可取剖视。,剖切面后方的可见部分要,全部画出,。,在剖视图上已经表达清楚的结构,在其它视图上此部分结构的投影为虚线时,其虚线省略不画。但没有表示清楚的结构，允许画少量虚线。,不需在剖面区域中表示材料的类别时，剖面符号可采用通用剖面线表示。,通用剖面线为细实线，最好与主,要轮廓或剖面区域的对称线成,45,角；同一物体的各个剖面区域，其剖面线画法应一致。,几种结构不同的零件的剖视,A,-,A,A,A,B,B,B B,-,C,C,-,C,C,全剖视,用剖切面完全地剖开物体所得的剖视图。,外形较简单，内形较复杂，而图形又不对称时。,适用范围：,A,A,AA,半剖视,不能表达外形,A,A,A,A,存在什么问题？,半剖视,解决办法：,以对称线为界，一半画视图，一半画剖视。,半剖视,已表达清楚的,内形虚线不画,A,A,组合体尺寸标注的基本要求,正确。所注尺寸应符合国家标准,完整。所注尺寸应唯一确定组合体的形状大小及各组成部分的相对位置，做到,不重复、不遗漏,清晰。尺寸布局合理便于看图,尺寸基准,基准。用于标注尺寸的起点,形体的底面,回转体的轴线,对称中心线,主要端面,各视图应有反映形体长宽高三个方向上的总基准,组成基本形体单元自身也有基准,尺寸类型,定形尺寸。反映形体大小,定位尺寸。反映形体相对位置关系,总体尺寸。放映形体的总长、总高和总宽，一般适用于装配图中,尺寸布置,R,R,R,R,R,R,一、应尽量标注在视图外面，以免尺寸线、尺寸数字与视图的轮廓线相交。,好！,不好！,尺寸布置（续）,二、同心圆柱的直径尺寸，最好注在非圆的视图上。,好！,不好！,4,4,尺寸布置（续）,A,A,AA,A,A,4,R,A,A,AA,A,A,4,R,三、相互平行的尺寸，应按大小顺序排列，小尺寸在内，大尺寸在外。,好！,不好！,尺寸布置（续）,四、内形尺寸与外形尺寸最好分别注在视图的两侧。,好！,不好！,组合体的构形,组合体,由平面体和曲面体组成的物体,一、组合体的组成方式,叠加,叠加的形式包括：,表面平齐,叠加,表面不平齐,叠加,组合体的画图和读图方法,根据组合体的形状，将其分解成若干部分，弄清各部分的,形状,和它们的,相对位置及组合方式,，分别画出各部分的投影。,形体分析法：,视图上的,一个封闭线框,，一般情况下,代表一个面的投影,，不同线框之间的关系，反映了物体表面的变化。,线面分析法：,组合体的画图方法,一、画图步骤及要领,对组合体进行形体分解,分块,按照各块的主次和相对位置关系，逐个画,出它们的投影。,分析及正确表示各部分形体之间的表面过,渡关系,检查、加深。,弄清各部分的形状及相对位置关系。,组合体的画图方法,凸台,圆筒,支撑板,肋板,底 板,例,1,：求作轴承座的三视图,组合体的画图方法,例,2,：求作导向块的三视图,组合体的看图方法,一、看图时需要注意的几个问题,1.,要把几个视图联系起来进行分析,例,：,组合体的看图方法,例：,组合体的看图方法,2.,注意抓特征视图,形状特征视图,例：,形状特征视图,组合体的看图方法,最能反映物体位置特征的那个视图。,位置特征视图,位置特征视图,组合体的看图方法,二、看图的方法和步骤,看图的方法,看图的步骤：,1.,看视图抓特征,看视图,以主视图为主，配合其它,视图,进行初步的投影分析和空间分析。,抓特征,找出反映物体特征较多的,视图，在较短的时间里，对物体有个大,概的了解。,形体分析法,面形分析法,组合体的看图方法,3.,综合起来想整体,在看懂每部分形体的基础上，进一步分析它们之间的组合方式和相对位置关系，从而想象出整体的形状。,2.,分解形体对投影,分解形体,参照特征视图，分解形体。,对投影,利用,“,三等,”,关系，找出每一部分的三个投影，想象出它们的形状。,组合体的看图方法,4.,线面分析攻难点,一般情况下，形体清晰的零件，用上述形体分析方法看图就可以解决。但对于一些较复杂的零件，,特别是由切割体组成的零件,，单用形体分析法还不够，需采用面形分析法。,看图练习,例,1,：,看图练习,看图练习,看图练习,例,2,：,已知两视图，求第三视图,利用局部孔和槽分解形体,例,1,：求作俯视图,由已知视图看懂物体的形状,画第三视图,作俯视图,作俯视图,求侧视图,求侧视图,求侧视图,求左视图,求左视图,外螺纹画法,螺纹终止线画粗实线,大径线画粗实线,小径线画细实线且画到倒角内,小径,0.85,d,倒角圆不画,小径圆约画,3/4,圈,外螺纹剖视画法：,小径,大径,AA,螺纹终止线画一小段,剖面线画到大径线,A,A,内螺纹画法,螺纹终止线,大径线画细实线,小径线画粗实线,倒角圆不画,大径圆约画,3/4,圈,剖面线画到小径线,即粗实线位置,A,A,AA,倒角圆直径,0.85d,角度,120,度,螺纹连接的画法,AA,A,A,旋入深度,画图要点：,大径线和大径线对齐；小径线和小径线对齐。,旋合部分按外螺纹画；其余部分按各自的规定画。,按不剖画,内、外螺纹剖面线方向相反,为什么？,画图步骤,画外螺纹,确定内螺纹的端面位置,画内螺纹及其余部分投影,内外螺纹连接的投影视图,螺纹的标注,标注的基本模式,螺纹代号,公称直径,螺距,(,导程,/,线数,),旋向,公差带代号,旋合长度代号,粗牙螺纹允许不标注螺距；,旋合长度为中等时，,“,N,”,可,省略。,单线螺纹允许不标注导程与线数；,右旋螺纹省略,“,右,”,字，左旋时则标注,LH,;,右旋,左旋,长：,L,中等：,N,短：,S,中,径,和,顶,径,公差带代号,标注示例,M 20,2 LH-5g6g-s,普通螺纹,大径,d,20,螺距,P2(,细牙,),顶径公差带代号,左旋,中径公差带代号,例,1,：,例,2,：,Tr40,7(14/2)7HL,梯形螺纹,大径,D,40,螺距,P7,导程,14,线数,2,中径、顶径公差带代号,长旋合长度,右旋,标注方法,M20,2,M20-7H,G1,外螺纹,记住：,尺寸界线应,从大径引出！,尺寸界线 应从,哪个直径引出,?,管螺纹,注：,G,右面的数字不是管,螺纹的大径，而,是它的公称直径,。,内螺纹,标注方法（续）,螺纹紧固件的标记和画法,六角螺母,规定标记：,螺母,GB6172,M12,2d,0.8,d,简化画法：,国标号,螺纹规格,常用的螺纹紧固件有：,螺栓、螺钉、螺柱、螺母和垫圈等,。由于这类零件都是标准件，通常只需用简化画法画出它们的装配图，同时给出它们的规定标记。,标记方法按,“,GB,”,有关规定,。,例：,六角头螺栓,规定标记：,螺栓,GB5780 M12,80,（,由设计决定）,0.7,d,L,2d,d,0.1,d,45,简化画法：,螺栓长度,例：,垫圈,规定标记：,垫圈,GB95 12,简化画法：,规格,指用于,M12,的,螺栓或螺钉,0.15,d,1.1,d,2.2,d,例：,螺钉,规定标记：,螺钉,GB65 M12,L,0.2,d,0.3,d,1.5,d,d,0.6,d,L,2d,0.1,d,45,开槽圆柱头螺钉,简化画法：,例：,螺纹紧固件的标注示例,螺纹紧固件的标注示例（续）,螺纹紧固件的标注示例（续）,螺纹紧固件装配图的画法,1,L,螺栓联接装配图的简化画法,L,计,=,1,+,2,+0.15d(,垫圈厚,),+,0.8d(,螺母厚,)+0.3,d,螺栓、垫圈、螺母按不剖画，需要时，可采用局部剖视,螺栓的有效长度按下式计算,计算后查表取标准值,两零件的接触表面画一条线，不接触表面画两条线,两块板的剖面线方向相反，或方向一致、间隔不等,0.3,d,2,被连接件的孔径,=1.1,d,画图步骤,先画俯视图较方便,六角头螺栓、螺母和垫圈的画法,螺栓联接的画法示例,螺钉联接的简化画法,bm,L,0.5,d,bm,:,钢：,bm,=d,铸铁,:,bm,=1.25d,或,1.5,d,铝,:,bm,=2d,螺钉长度：,L,计,=,bm,+,常见的几种错误画法,允许将螺纹画到底,螺钉末端应画,到什么位置？,螺纹终止线应画,到什么位置？,应为,?,度,倾斜,?,度,剖面线画到,?,位置,画在何处？,双头螺柱联接装配图的简化画法,b,m,L,L,计,=,+0.15d+0.8d+0.3d,bm,同螺钉,。,由被联接件的材料决定。,相对左图，指出右图中的错误,螺柱伸出螺母部分螺纹表达不完整；,相邻零件剖面线方向应相反，或方向相同间隔不同；,上部被联接零件的孔径，应比螺柱稍大，此处不是接触面，应画双线；,螺纹旋合应对齐、外螺纹的牙顶、牙底线；,钻孔锥底角应为,120,；,装配图的规定画法,一、,相邻零件的接触表面和配合表面只画一条线；不接触表面和非配合表面画两条线。,两面不配合,两面接触,两面配合,二、,两个,(,或两个以上,),零件邻接时，,剖面线的倾斜方向应相反或间隔,不同,。但同一零件在各视图上的剖面线方向和间隔必须一致。,三、,标准件和实心件按,不剖,画。,装配图的尺寸标注,装配尺寸,安装尺寸,外形尺寸,性能（,规格,）尺寸：,表示部件的性能和规格的尺寸。,装配尺寸：,零件之间的配合尺寸及影响其性能的重要相对位置的尺寸。,安装尺寸：,将部件安装到机座上所需要的尺寸。,外形尺寸：,部件在长、宽、高三个方向的最大尺寸。,读装配图的要求,了解部件的,功用,、使用,性能,和,工作原理,。,弄清各零件的,作用,和它们之间的,相对位置,、,装配关系,和,连接固定方式,。,弄懂各零件的,结构形状,。,了解部件的,尺寸,和,技术要求,。,读装配图的方法和步骤,概括了解,看标题栏并参阅有关资料,了解部件的,名称,、,用途,和使用,性能,。,看零件编号和明细栏，了解零件的,名称,、,数量,和它在图中的,位置,。,由装配图的标题栏可知，该部件名称为,齿轮油泵,，是安装在油路中的一种,供油装置,。由明细栏和外形尺寸可知它由,12,个零件组成，结构不太复杂。,读装配图的方法和步骤（续）,齿轮油泵装配图由三个视图表达，,主视图,采用了,局部剖视,，表达了齿轮油泵的主要装配关系。,左视图沿,端盖和泵体,结合面剖切,，并沿进油口轴线取局部剖视，,表达了,齿轮油,泵的,工作原理,。,俯视图,采用了,局部剖视,，表达了齿轮油泵的外形及螺柱的连接情况。,分析视图，弄清各个视图的,名称,、所采用的,表达方法,和所表达的主要,内容,及视图间的,投影关系,。,读装配图的方法和步骤（续）,如图所示，当主动齿轮逆时针转动，从动齿轮顺时针转动时，齿轮啮合区右边的压力降低，油池中的油在大气压力下，从进油口进入泵腔内。,随着齿轮的转动，齿槽中的油不断沿箭头方向被轮齿带到左边，高压油从出油口送到输油系统。,分析部件的工作原理,从表达传动关系的视图入手，分析部件的,工作原理,。,齿轮油泵工作原理图,出油口,进油口,读装配图的方法和步骤（续）,分析部件的装配关系，要弄清零件之间的,配合关系,、,连接固定方式,等。,分析零件间的装配关系和部件结构,可根据图中配合尺寸的配合代号，判别零件配合的,基准制、配合种类,及轴、孔的,公差等级,等。,配合关系,齿轮油泵有主动齿轮轴系和从动齿轮轴系两条装配线。,读装配图的方法和步骤（续）,根据剖面线的方向和间隔的不同,，及视图间的投影关系等,区分形体,。,看尺寸，综合考虑零件的功用、加工、装配等情况，然后确定零件的形状。,形状不能确定的部分，要根据零件的功用及结构常识确定。,怎样把零件从装配图中,分离出来呢？,看零件编号，分离不剖零件。,
