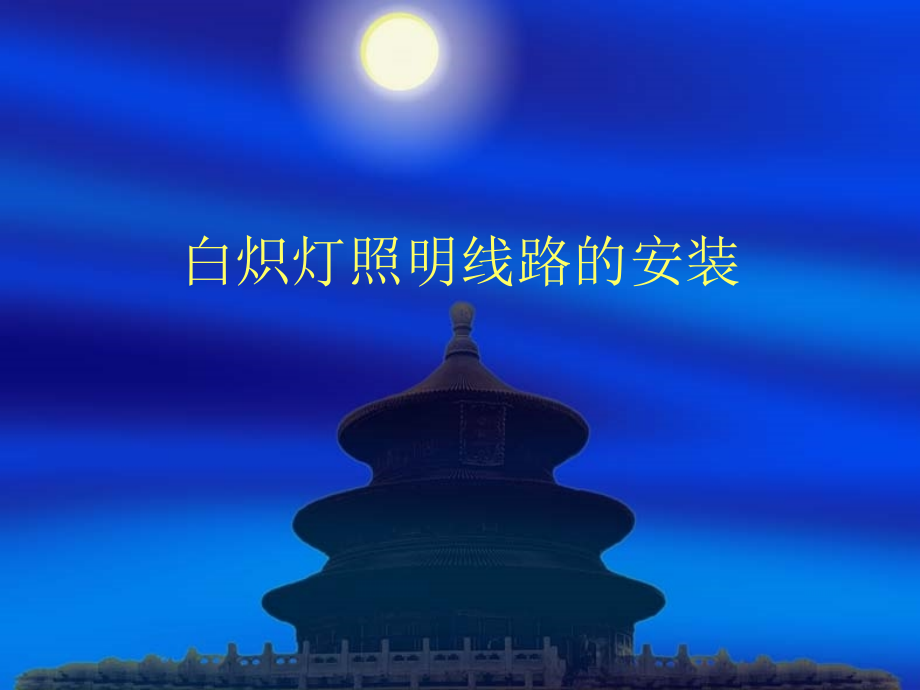

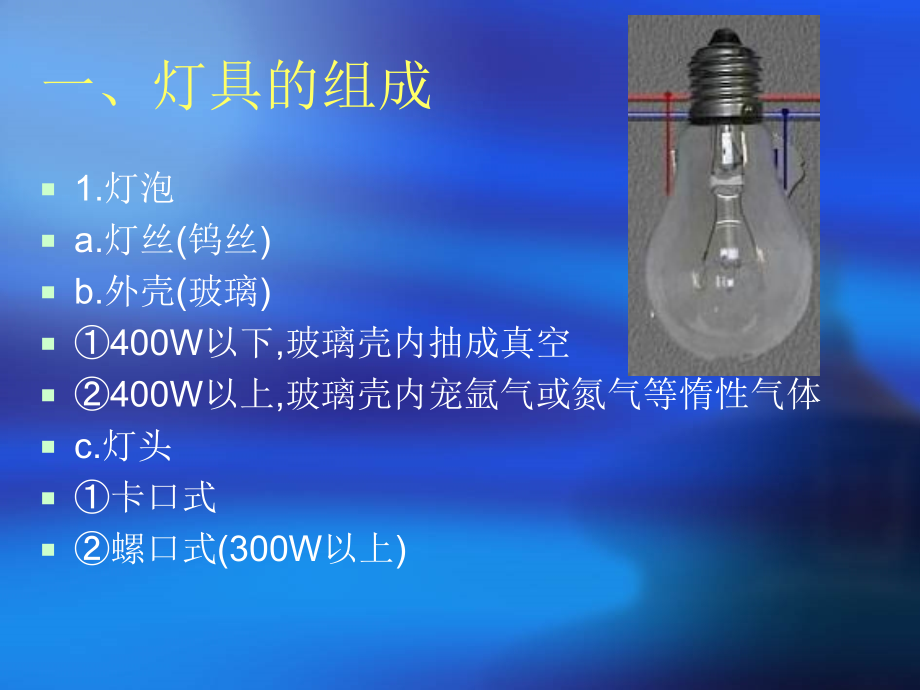

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,白炽灯照明线路的安装,一、灯具的组成,1.,灯泡,a.,灯丝,(,钨丝,),b.,外壳,(,玻璃,),400W,以下,玻璃壳内抽成真空,400W,以上,玻璃壳内宠氩气或氮气等惰性气体,c.,灯头,卡口式,螺口式,(300W,以上,),2.,灯座,(,灯头,):,插口吊灯座、插口平灯座、螺口吊灯座、螺口平灯座、防水插口吊灯座、防水螺口平灯座,3.,开关,:,单联开关、双联开关,注意,:,灯泡的额定工作电压与线路电压必须一致,(6V,、,12V,、,24V,、,36V,、,110V,、,220V),1.,单联开关,二、原理图,思考,:,是否可以把开关接到零线上吗,?,如果接了能控制灯泡亮灭吗,?,答,:,(1),不可以,会存在触电的隐患,.,(2),能控制,.,2.,双联开关,三、步骤,1.,布局,(,整体美感,),2.,配线,(,明线、暗线,),3.,元件安装,4.,连接,(,工艺,),5.,检查,(,万用表“电阻法”,),6.,通电试验,四、模拟演示照明电路连接,五、常见故障分析,故障现象,产生原因,检修方法,灯泡不亮,1.,灯泡钨丝烧断,2.,电源保险烧断,3.,接线接触不良,4.,断路故障,1.,换新灯泡,2.,检查保险烧断原因,并更换,3.,修复接线,4.,万用表“电阻法,”,开关合上后熔丝烧断,1.,灯座内两线头短路,2.,灯座中心铜片和螺旋铜圈相碰,3.,线路中有短路故障,4.,用电器发生短路,5.,用电量超过熔丝容量,1.,检查灯座内两接线头,并修复,2.,检查灯座,并扳准中心铜片,3.,检查导线绝缘是否老化或损坏,并修复,4.,检查用电器并修复,5.,减小负载并更换熔断器,故障现象,产生原因,检修方法,灯泡忽亮忽暗或忽亮忽灭,1.,灯泡钨丝烧断但受振后忽接忽离,2.,灯座或开关接线松动,3.,熔断器熔丝接头接触不良,4.,电源电压不稳定,1.,换新灯泡,2.,检查灯座和开关,并更换,3.,检查熔断器并修复,4.,检查电源电压,灯泡发强烈白光并瞬时或短时烧坏,1.,灯泡额定电压低于电源电压,2.,灯泡钨丝有搭丝,从而减小电流增大,1.,换新与电源电压相符灯泡,2.,换新灯泡,灯光暗淡,1.,灯泡钨丝挥发后积聚在玻璃壳内表面,透光度减低,同时由于钨丝挥发后变细,电阻增大,电流减小,光透亮减小,2.,电源电压过低,3.,线路因年久老化或绝缘损坏有漏电现象,1.,正常现象,2.,调高电源电压,3.,检查线路,更换导线,谢谢观赏,
