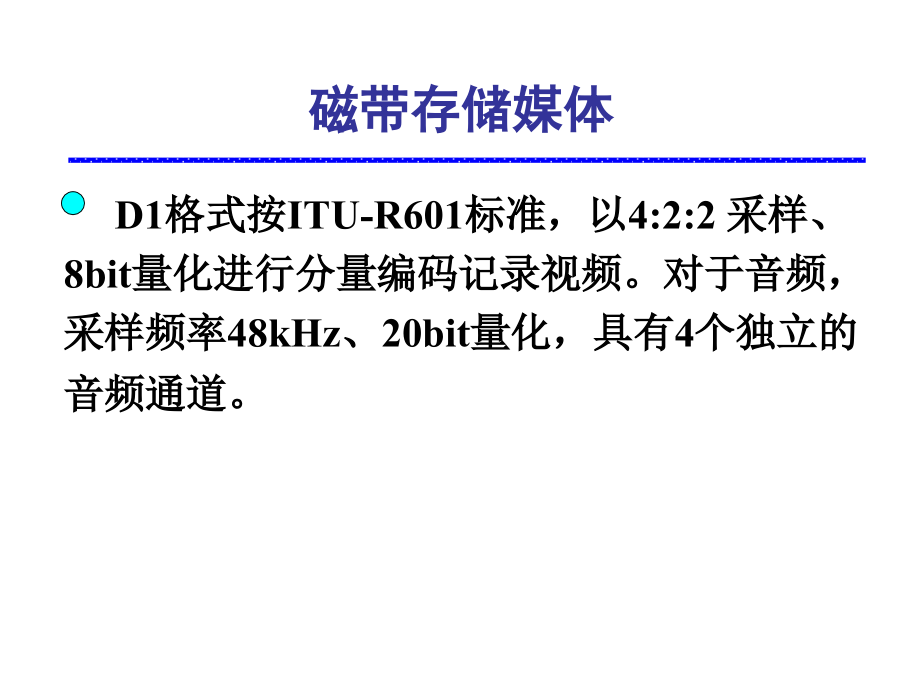

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第六章 影视媒体的存储技术,根据电子工业出版社出版耿强著,多媒体数字影视技术,制作,本电子教案制作人：耿强马珏,磁带存储媒体,D1,格式按,ITU-R601,标准，以,4:2:2,采样、,8bit,量化进行分量编码记录视频。对于音频，,采样频率,48kHz,、,20bit,量化，具有,4,个独立的,音频通道。,模拟格式录像带,VHS,规格和,VHS-C,规格,Beta,规格,（,Betacam,规格及,EDBetacam,（高带）规格）,8mm,规格,数字分量格式,Betacam,格式,Digitial-S,格式,Betacam-SX,格式,DVCPRO,格式,DVCAM,格式,数字,8mm,规格,DV,格式,数字分量格式,Betacam,-SX,Digitial,-S,Betacam,DV,DVCAM,DVCPRO,8mm,录像带的时码,纵向时码（,LTC,，,longitudinal code,）,帧扫描时码（,VITC,，,vertical interval time code,）,SMPT,时码（时,:,分,:,秒,:,帧,的形式表示）,数字磁带的新技术,线性开放式磁带技术（,LTO,，,Linear Tape-Open Technology,）。目前,LTO,支持,Ultrium,高速开放磁带格式和,Accelis,快速访问开放磁带格式。,数字音频磁带技术（,DAT,，,Digital Audio Tap,Technology,）,数字线性磁带技术（,DLT,，,Digital Linear Tape,Technology,）,半导体存储媒体,静态,RAM,（,SRAM,）,动态,RAM,（,DRAM,）,EPROM,（,Erasable Programmable ROM,）,E,2,PROM,（,Electrically Erasable Programmable ROM,）,Flash ROM,（,Flash EEPROM,）,光盘存储媒体,标准名称,光盘类型,应用目的,标准的基本内容,RedBook,（红皮书）,CD-DA,CD-G,存储音乐节目,发表于,1981,年，描述,CD-DA,的信息和编码格式，其采样频率为,44.1kHz,，每个样本为,16bit,，定义了,CD,的尺寸、物理特性，编,码和纠错校正方法等。,BlueBook,（蓝皮书）,CD-WORM,可一次写入，多次读出文,字、图形、静止图像、视,频,发表于,1985,年，实现可一次写入，多次读出，弥补了光盘不能,写入用户数据的缺陷。它的出现极大方便了媒体的存储。由于,该标准与作为,CD,规范的红皮书标准不兼容，目前被橙皮书的第,二部分替代。,GreenBook,（绿皮书）,CD-I,存储文字、图形、静止图,像、视频,发表于,1987,年，用于家庭娱乐的交互式,CD,的专用格式。,1992,年,推出第二代,CD-I,，实现交互式视频图像的播放。,YellowBook,（黄皮书）,CD-ROM,存储文字、图形、静止图,像、计算机应用程序等,发表于,1989,年，,ISO9660,标准规定了,CD-ROM,的基本格式，是红,皮书标准的扩充。黄皮书又分为,Mode1,和,Model2,两组标准。其,中,Model2,为,CD-ROMXA(,扩展结构,),。,OrangeBook,（橙皮书）,CD-R,读,/,写文字、图形、静止图,像、视频,发表于,1989,年，在黄皮书的基础上增加了可写入,CD,的格式标,准，包括写入盘的标准。该标准,允许,多段写入，并在第二部分,定义了,CD-R,盘的条件。,PhotoCD,存储照片,WhiteBook,（白皮书）,VideoCD,存储影视节目,发表于,1992,年，从绿皮书演变而来，采用,CD-ROMXA,格式，应用,于,MPEG-1,的音频和视频存储，,VCD,节目格式。,光盘存储器的结构,动画演示,CD-ROM,光盘数据读出原理,光存储器的主要技术指标,存储容量,平均寻址时间,数据传输速率,误码率和平均无故障时间,格式容量,用户容量,N,倍速是数据传输率为,N150KBps,低误码率到,10-12,10-16,；,MTBF,（,Mean Time Between Failures,）,达到,25000,小时,CD,盘的光道结构,CD,盘是螺旋型光道,磁盘磁道是同心环,伺服系统控制方式：,光盘采用,CLV,（,constant linear velocity,）控制,磁盘采用,CAV,（,constant angular velocity,）控制,CD-ROM,数据的存储原理,CD-ROM,扇区数据结构,CD-R,物理结构,VCD,盘,VCD,盘的目录结构,VCD,光盘与常见视盘的比较,名称,VCD,CVD,SVCD,LV,LD,视频记录,数字,数字,数字,模拟,模拟,音频记录,数字,数字,数字,模拟,数字,压缩技术,MPEG-1,MPEG-2,MPEG-2,未压缩,未压缩,记录面,单面,单面,单面,双面,/,单面,双面,/,单面,物理尺寸,12cm,12cm,12cm,30cm,30cm,播放时间,74min,55min,45min,120min,120min,驱动方式,CLV,CLV,CLV,CLV/CAV,CLV/CAV,DVD,光盘,单基片双面,DVD,结构,双基片双面,DVD,结构,CD,与,DVD,的结构差异,DVD,盘片容量及播放时间,盘片类型,盘片名称,盘片容量,播放时间,单面单基片,DVD-5,4.7GB,130min,单面双基片,DVD-9,8.5GB,236min,双面单基片,DVD-10,9.4GB,261min,双面双基片,DVD-17,17GB,472min,单面单次刻录,DVD-R,3.8GB,双面单次刻录,DVD-R,7.6GB,单面多次刻录,DVD-RW,2.6GB,双面多次刻录,DVD-RW,5.2GB,磁盘记录媒体,磁道（,Track,）,扇区（,Sector,）,簇（,Cluster,）,最大容量,=,面数,磁道数,每道扇区数,扇区字节数,=28018512=1.44MB,。,硬磁盘存储器,容量,寻址时间,接口,接口类型,IDE,EIDE,SCSI,1,SCSI,2,外挂设备数,2,4,7,7,数据传输率（,MBPS,）,3.3-8.3,11.1-16.6,5,10,40,廉价冗余磁盘阵列,由多个硬盘组成容量巨大的存储空间可扩大存储能力,降低了单位容量的成本。,提高了存储速度。,可靠性。,容错性。,RAID(Redundant Array of Inexpensive Disks),是由一系列硬盘组成的阵列。,RAID,的主要技术及模式,RAID,的模式具有从,RAID0,到,RAID6,几种基本的,RAID,模式。另外，还有一些基本,RAID,模式的组合形式。如,RAID1+0,（,RAID0,与,RAID1,的组合），,RAID5+0,（,RAID0,与,RAID,的组合）等。,延展技术,镜像和冗余技术,存储区域网络技术,网络附属存储技术,NAS,（,Network Attached Storage,）是另一种存储网络的解决方案，,也是一种将分布、独立的数据整合为大型、集中化管理的数据中心，,以便于对不同主机和应用服务器进行访问的技术,。,
