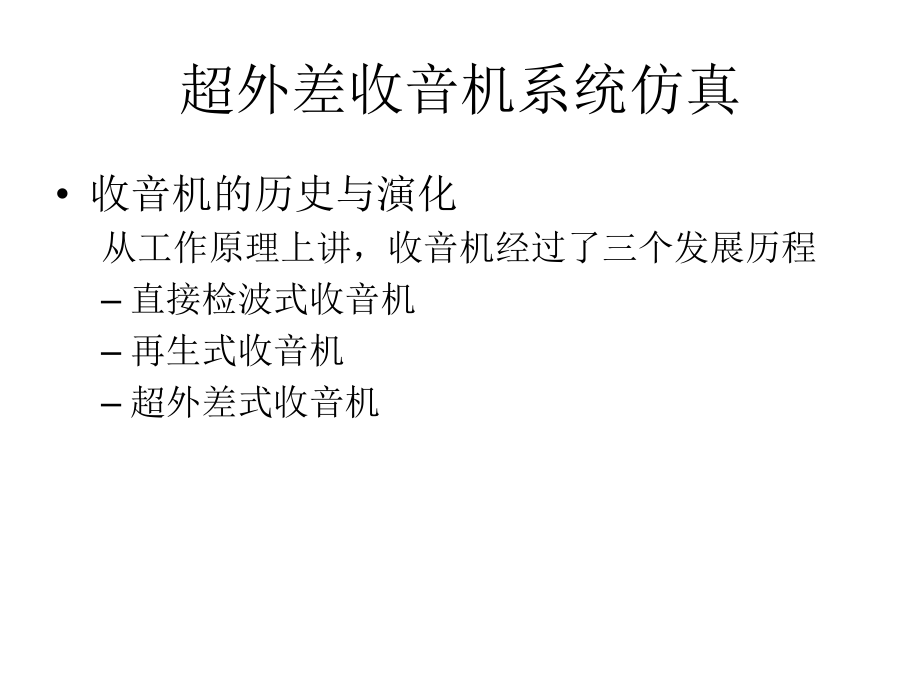

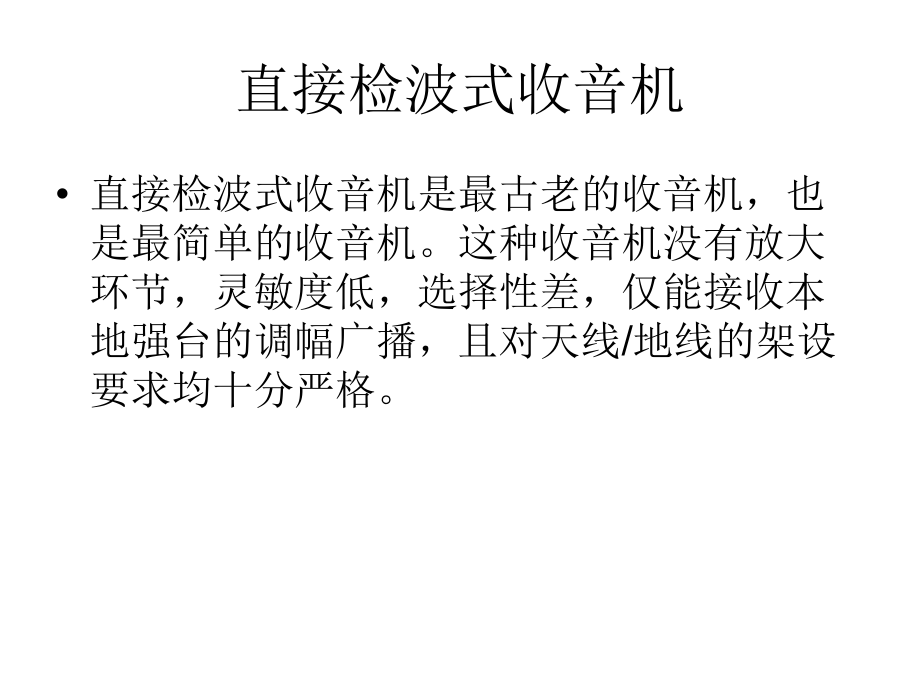

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,超外差收音机系统仿真,收音机的历史与演化,从工作原理上讲，收音机经过了三个发展历程,直接检波式收音机,再生式收音机,超外差式收音机,直接检波式收音机,直接检波式收音机是最古老的收音机，也是最简单的收音机。这种收音机没有放大环节，灵敏度低，选择性差，仅能接收本地强台的调幅广播，且对天线,/,地线的架设要求均十分严格。,再生式收音机,再生式收音机在直接检波式收音机基础上，增加高放电路对谐振回路输出的高频信号进行放大；同时引入正反馈，在电路不产生自激振荡的前提下，使放大后的信号部分返回到谐振回路进行再生放大。再生放大可以大幅度地提高谐振回路输出信号的强度，再生式收音机也因此得名。再生式收音机电路简单易于实现，但是因为各种寄生参数的存在，高放级数不可能过多，限制了灵敏度的进一步提高，且频率低端与高端增益相差较大，整个频段内灵敏度不均匀；另一方面，由于谐振回路,Q,值的限制，选择性普遍较差。,超外差式收音机,超外差式收音机能够有效地克服再生式收音机的上述缺点。超外差式接收是目前应用最广泛的收音机形式；同时从电子技术的发展史上来看，超外差式收音机也是电子管、晶体管、集成电路三个时代的最具有代表性的见证者之一。,超外差收音机的主要工作特点是,:,采用了,变频,措施。输入回路从天线接收到的信号中选出某电台的信号后，送入变频级，将高频已调制信号的载频降低成一固定的中频（对各电台信号均相同），然后经中频放大、检波、低放等一系列处理，最后推动扬声器发出声音。这一,变频,措施，是超外差收音机性能得以改善的关键，也是分析超外差收音机,重点,。,思考：为什么必须引入“变频”措施？,最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。如果是多波段收音机，这个矛盾更突出。其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。,超外差式收音机工作原理,超外差收音机电路组成方框图如下图所示，它主要由输入回路、变频级、中放级、检波级、低放级（前置或推动级）和功放级及电源等部分组成。,系统仿真模型设计,一个比较完整的超外差收音机仿真模型必须包含以下几个模块：,1,、输入信号回路,2,、混频模块,3,、包络检波模块,下面对以上三个模块进行详细的分析,
