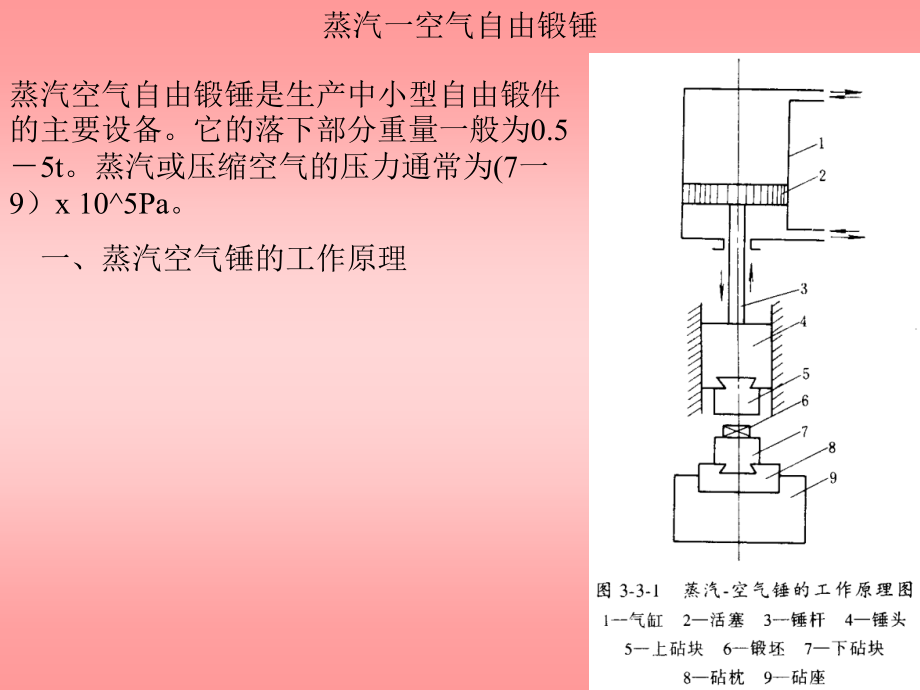

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三节 蒸汽空气锤,蒸汽一空气自由锻锤,蒸汽空气自由锻锤是生产中小型自由锻件的主要设备。它的落下部分重量一般为0.55,t。,蒸汽或压缩空气的压力通常为(7一9）,x 105Pa。,一、蒸汽空气锤的工作原理,二、蒸汽一空气自由锻锤的结构,按结构型式分，蒸汽空气自由锻锤分单柱式、双柱式和桥式自由锻锤。,结构简单，操作方便（可从三面接近下砧），但刚性较差。其吨位一般在0.51,t,之间。最大吨位3,t。,双柱拱式蒸汽一空气锤,两立柱组成拱形形状，刚性好，在锻造中应用极为普遍，其吨位在,l5t,之间。,双柱桥式蒸汽空气锤,两个立柱和横梁（钢板焊接件或铆接件）连接成一桥架形状，操作空间大。但占地面积大，锤身的锤头导向部分刚性差。连接螺钉易折断。目前这种锤已很少使吨位在3,5,t,之间。,蒸汽空气自由锻锤结构,l、,锤身,锤身是气缸的支承物，锤头运动的导向，并承受锤头偏心打击时的工作负载。保证气缸与锤头中心线重合，锤身的导轨是可调的。,2、落下部分,是锤的工作部分,3气缸,缸体内一般镶有缸套，磨损后修理或更换。气缸顶部装有保险缸，缓冲作用，避免锤杆折断或操纵机构损坏或操纵不当时，活塞猛烈向上撞击缸盖而造成严重的设备事故和人身事故。它的工作原理是：当工作活塞撞击保险活塞时，保险活塞把保险缸的进气口封闭（进气口紧靠保险活塞方），形成气垫，吸收落下部分向上运动的动能，使缸盖不致损坏。气缸下端锤杆的密封装置，防上漏气漏水。,返回,4、砧座及基础,5、配气一操纵机构,蒸汽一空气模锻锤,一、蒸汽一空气模锻锤的特点,与蒸汽一空气自由锻锤类似。模锻工艺的要求，具有以下主要特点。,l）,立柱直接安放在砧座上，用8根带弹簧的强力拉紧螺栓联结在一起，与气缸底板构成一个封闭框架，保证万一砧座发生位移、倾斜时，上下模仍能对中，并提高了锻锤的刚性；,2）为了提高打击刚性，模锻锤砧座重量为落下部分重量的 2030倍；,3）模锻锤立柱采用较长的导轨，以提高锤头运动的导向精度。,（二）操纵上的特点,1）用脚踏板进行操纵。为操作协调。由模锻工一个人操纵。,2）脚踏板可通时带动节气阀和滑阀，即可同时实现进气压力和进气量的调节。保证不同模锻工艺所需要的不同打击能量；,3）在工作循环中以摆动循环代替悬空，松开脚踏板时，锤头就在行程上方往复摆动。模锻时，只踩下踏板即可。,蒸汽空气锤使用不同介质的比较和调节,在先进的工业国家都是以压缩空气作为蒸汽-空气锤优先选用的动力介质。在我国，大部分使用蒸汽。,2）已采用压缩空气作动力介质的，建议尽量利用余热加热压缩空气，加强空压机和管道系统的维护管理，适当提高压缩空气的输送和进锤温度，扩大进出锻锤的温差，以提高动能利用率，达到节能,3）使用热电厂或区域锅炉房集中供蒸汽，一般比自建空压站经济；在电力供应紧张、燃料供应方便的地区，不宜采用压缩空气为动力介质。,1）在满足生产工艺要求的前提下，一般应采用压缩空气为动力介质，尤其是在锻锤负荷不足、不稳定的情况下，或气锤排气能量回收利用在技术上存在问题，或虽能回收但无法充分利用时，更应如此考虑一,结论,气体所传递的能量大小与其状态有关，即与其比容、压力及温度等状态参数有关。缎锤工作过程很快。气缸内的气体来不及与外界进行热交换，可认为是绝热过程。气体在绝热过程其状态的变化按下式关系进行。即,K,气体绝热变化指数。,对蒸汽取,kl，,对压缩空气，取,Kl4。,蒸汽所作的膨胀功比压缩空气所作的功大，压缩空气的阻力功比蒸汽要大,一般蒸汽一空气锤是按蒸汽为工作介质来设计的。着改用压缩空气为工作介质，滑阀尺寸不变，由于压缩空气的膨胀功小，压缩阻力功大，则锤头升不到行程的上极点，从而减小了锤头的打击能量降低。如压缩空气的压力比蒸汽压力低，则影响就更大。为了使锤头能提升至顶点，方法是通过滑阀杆上的调节螺母使滑阀相对滑阀套下调一段距离，增长气缸下腔的进气时间。这样向下行程时上腔的进气时间缩短，打击能量有损失。因此，最好是把滑阀体两端的台阶车短，以加长滑阀体中部的长度。,当采用压缩空气为介质时，压缩空气作功后，温度会激烈下降，个别情况下气缸温度会降到零度以下，发生结冰现象卡住活塞，影响锻锤的正常工作。把压缩空气预热到150，可消除上述不良现象，节省压缩空气 30。,阀与阀套配合间隙的大小，不仅取决于阀的外形尺寸，还取决于使用的工作介质是蒸汽还是压缩空气。,
