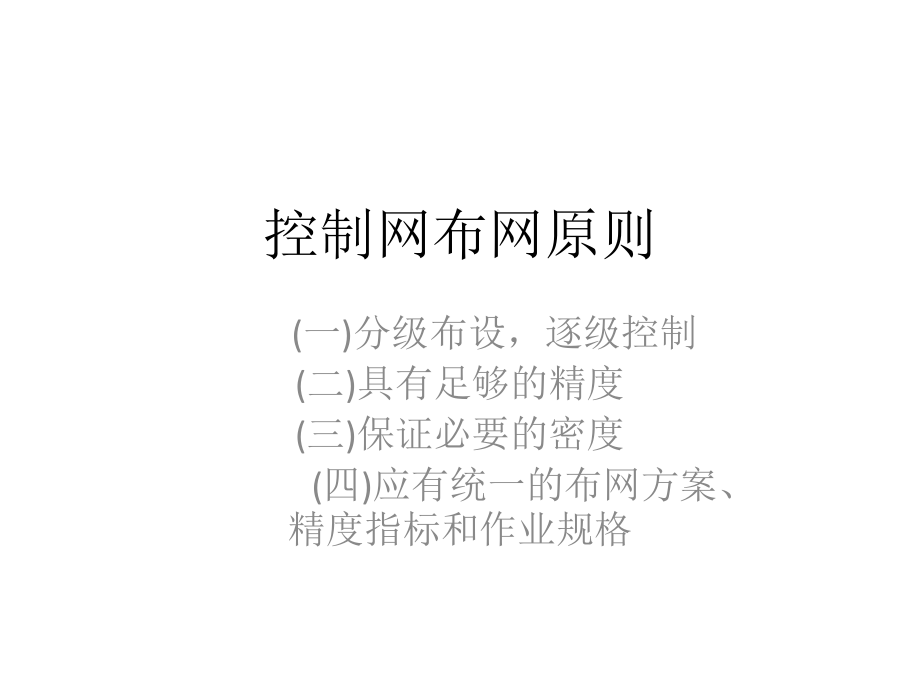

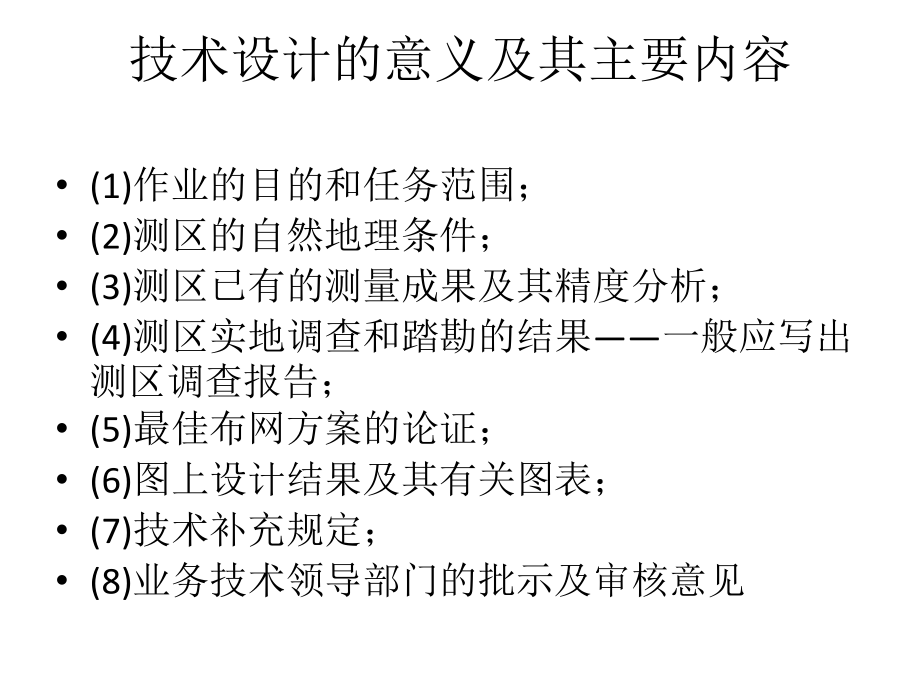

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2012-3-20,#,控制网布网原则,(,一,),分级布设，,逐级控制,(,二,),具有足够的,精度,(,三,),保证必要的,密度,(,四,),应有统一的布网方案、精度指标和作业规格,技术设计,的意义及其主要内容,(1),作业的目的和任务范围；,(2),测区的自然地理条件；,(3),测区已有的测量成果及其精度分析；,(4),测区实地调查和踏勘的结果,一般应写出测区调查报告；,(5),最佳布网方案的论证；,(6),图上设计结果及其有关图表；,(7),技术补充规定；,(8),业务技术领导部门的批示及审核意见,控制测量的常用方法,（一）三角测量,（二）导线测量,（三）三边测量,（四）边角测量,（五）,GPS,测量,现在广泛使用的为导线测量和,GPS,测量,导线测量,一、导线测量原理,如,图为,一条投影到平面上的导线,。,P,为已知点，,T,为,已知平面坐标方位角，,为实测的各个转折角，,为各边的平面边长。按下式可推出各条边的平面坐标方位角,。,导线测量,导线测量,导线外野成果,(1),外业成果资料的检查验收；,(2),编制已知数据表，绘制控制网略图；,(3),绘制控制网观测图，抄录观测数据；,(4),计算近似水平边长和近似平面坐标；,(5),控制点三角高程计算和三角高程平差；,(6),水平方向值归算至高斯平面；,(7),地面斜边观测值归算至高斯平面；,(8),导线网质量检验,GPS,的特点,其主要特点是：,1.GPS,相对于其他导航系统的特点,全球地面连续覆盖。,功能多、精度高,实时定位。,抗干扰性好，保密性强。,2.GPS,定位技术相对于经典测量技术的特点,观测站间无需通视。,定位精度高。,观测时间短。,提供三维坐标。,操作简便。,全天候作业。,GPS,测量外,业准备及技术设计书编写,一、测区踏勘,交通情况：公路、铁路、乡村便道的分布及通行情况；,水系分布情况：江河、湖泊、池溏、水渠的分布、桥梁、码头及水路交通情况；,植被情况：森林、草原、农作物的分布及面积；,控制点分布情况：三角点、水准点、,GPS,点、导线点的等级、坐标、高程系统，点位数量及分布，点位坐标的保存状况等；,居民点分布情况：测区内城镇、乡村居民点的分布，食宿及供电情况；,当地风俗民情：民族的分布，习俗及地方方言，习惯及社会治安情况。,GPS,测量外业准备及技术设计书编写,二、资料收集,根据踏测工区掌握的情况，收集下列资料：,各类图件：,1,：,1,万,1,：,10,万比例尺地形图，大地水准面丰收伏图，交通图；,各类控制点成果：三角点、水准点、,GPS,点、多普勒点、导线点及各控制点坐标系统、技术总结等有关资料；,测区有关地质、气象、交通、通讯等方面的资料；,城市及乡、村行政区划表,GPS,测量外业准备及技术设计书编写,三、设备、器材筹备及人员组织,设备、器材筹备及人员组织包括以下内容：,筹备仪器、计算机及配套设备；,筹备机动设备及通讯设备；,筹备施工器材，计划油料，材料的消耗；,组织施工队伍，拟定施工人员名单及岗位；,进行详细的投资预算,GPS,测量外业准备及技术设计书编写,观测工作是,GPS,测量的主要外业工作。观测开始之前，外业观测计划的拟定对于顺利完成数据采集任务，保证测量精度，提高工作效益都是极为重要的。拟定观测计划的主要依据是：,GPS,网的规模大小；,点位精度要求；,GPS,卫星星座几何图形强度；,参加作业的接收机数量；,交通、通讯及后勤保障（食宿、供电等,GPS,选点,由于,GPS,观测站之间不一定要求相互通视，而且网的图形结构也比较灵活，所以选点工作比常规控制测量的选点要简便。但由于点位的选择对于保证测量工作的顺利进行和保证测量结果的可靠性有着重要意义，所以在选点工作开始前，除收集和了解有关测区的地理情况和原有测量控制点分布及标架、标型、标石完好状况，决定其适宜的点位外，选点工作还应遵循以下原则,GPS,选点,点位应设在易于安装接收设备、视野开阔的较高点上。,点位目标要显著，视场周围,15,以上不应有障碍物，以减小,GPS,信号被遮挡或障碍物吸收。,点位应远离功率无线电发射源（如电视台、微波站等）其距离不小于,200m,；远离高压输电线，其距离不得小于,50m,。以避免电磁场对,GPS,信号的干扰。,点位附近不应有大面积水域或不应有强烈干扰卫星信号接收的物体，以减弱多路径效应的影响。,点位应选在交通方便，有利于其它观测手段扩展与联测的地方。,地面基础稳定，易于点的保存。,选点人员应按技术设计进行踏勘，在实地按要求选定点位。,网形应有利于同步观测边、点联结。,当所选点位需要进行水准联测时，选点人员应实地踏勘水准路线，提出有关建议。,10,当利用旧点时，应对旧点的稳定性、完好性，以及觇标是否安全可用性作一检查，符合要求方可利用。,技术总结与上交资料,GPS,测量工作结束后，需按,CH1001,要求编写技术总结报告，其内容应包括：,测区范围与位置，自然地理条件，气候特点，交通及电讯、电源等情况；,任务来源，测区已有测量情况，项目名称，施测目的和基本精度要求；,施测单位，施测起讫时间，技术依据，作业人员情况；,接收设备类型与数量以及检验情况；,.,选点所遇障碍物和环境影响的评价，埋石与重合点情况；,.,观测方法要点与补测、重测情况，以及野外作业发生与存在问题的说明；,.,野外数据检核，起算数据情况和数据后处理内容、方法及软件情况；,.,工作量与工日及定额计算；,.,方案实施与规范执行情况；,.,上交成果尚存问题和需说明的其它问题；,.,各种附表与附图。,
