第八章 主体结构工程计价.ppt

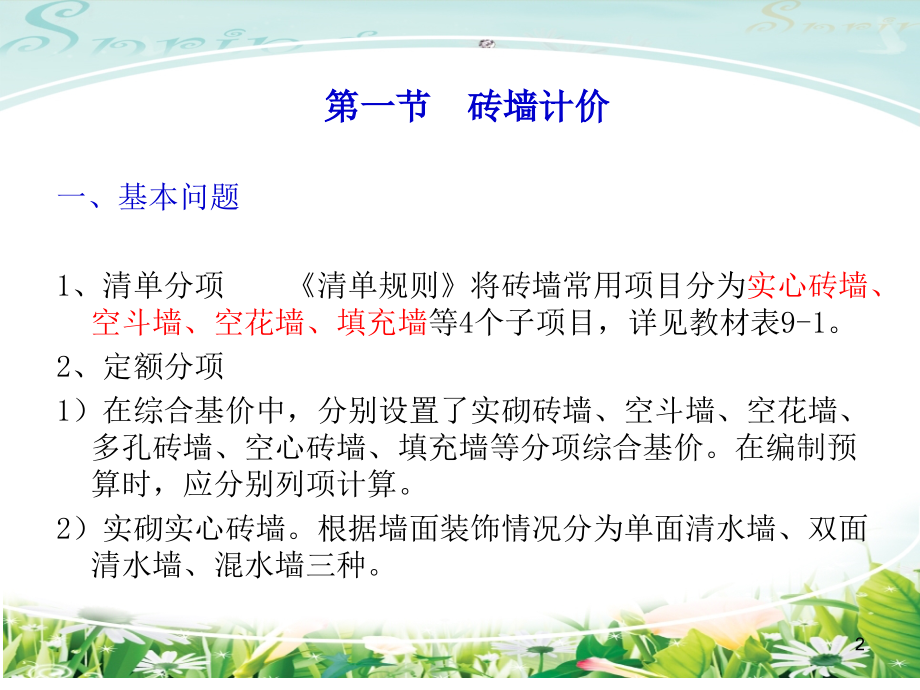

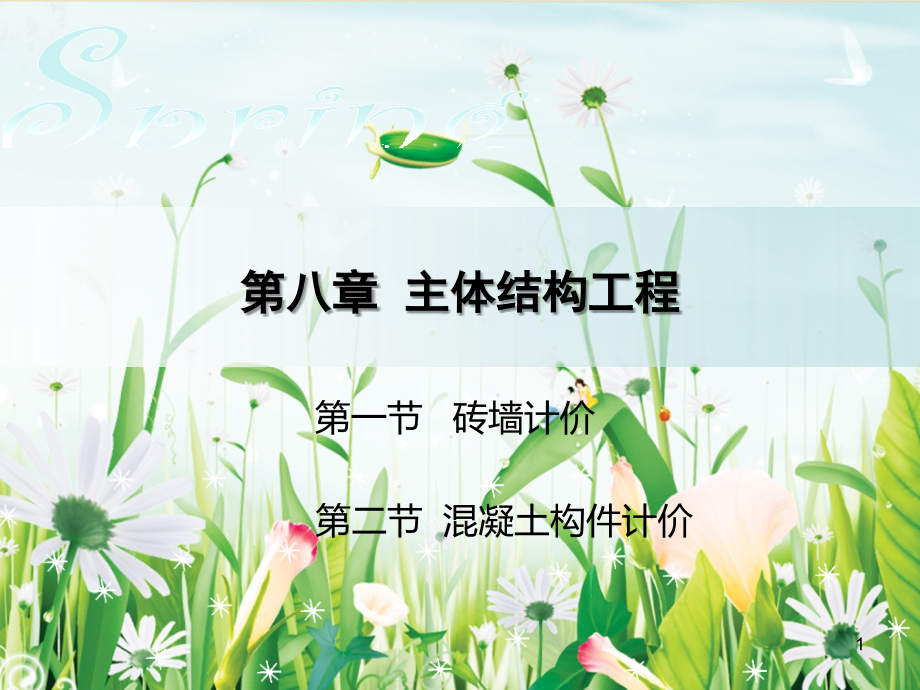

按一下以编辑母片标题样式,按一下以编辑母片,第二层,第三层,第四层,第五层,*,按一下以编辑母片标题样式,按一下以编辑母片,第二层,第三层,第四层,第五层,*,按一下以编辑母片标题样式,按一下以编辑母片,第二层,第三层,第四层,第五层,*,单击此处编辑母版文本样式,第二级,第三级,第四级,Page,*,单击此处编辑母版标题样式,按一下以编辑母片标题样式,按一下以编辑母片,第二层,第三层,第四层,第五层,*,按一下以编辑母片标题样式,按一下以编辑母片,第二层,第三层,第四层,第五层,*,第八章 主体结构工程,第一节 砖墙计价,第二节 混凝土构件计价,1,第一节 砖墙计价,一、基本问题,1、清单分项 清单规则将砖墙常用项目分为,实心砖墙、空斗墙、空花墙、填充墙,等4个子项目，详见教材表9-1。,2、定额分项,1）在综合基价中，分别设置了实砌砖墙、空斗墙、空花墙、多孔砖墙、空心砖墙、填充墙等分项综合基价。在编制预算时，应分别列项计算。,2）实砌实心砖墙。根据墙面装饰情况分为单面清水墙、双面清水墙、混水墙三种。,2,二、计算规则,1、实砌砖墙工程量计算,实砌砖墙工程量计算，应根据墙厚、砂浆类别、砂浆强度等级、清水、混水不同，分别列项计算。,1）计算公式,V,L,H,V,扣,V,增,式中，,V,实砌砖墙工程量；,L,墙长,。,外墙长度按中心线长度计算,；,内墙长度按净长线长度计算,。,H,墙高；,墙厚；,V,扣,应扣除部分体积；,V,增,应增加部分体积。,3,2,、砖墙计算高度的确定,砖墙高度的起点，均从墙身与墙基的分界面开始计算。砖墙高度的顶点，按下列规定计算：,外墙：,平屋面,：,算至钢筋混凝土板,底,。,坡屋面,：,如设计无檐口天棚时，高度算至屋面板底，即高度算至外墙中心线与屋面板底面相交点的高度；若设计有屋架，且室内外均有天棚时，高度应算至屋架下弦底面另加200mm；无天棚者，算至屋架下弦底加300mm，出檐宽度超过600mm时，按实砌高度计算。,4,内墙：位于屋架下弦者，其高度算至屋架底；无屋架者，算至天棚底再加100mm；,有钢筋混凝土楼板隔层者，,清单量算至楼板顶，定额量,算至钢筋混凝土楼板底。,若同一墙上板高不同时，可按平均高度计算。,内、外山墙：按平均高度计算。,女儿墙的高度，自外围顶面至图示女儿墙顶面高度，分不同墙厚并入外墙计算。,5,表91 计算墙体工程量应扣 除和不扣除的内容,部位,应,扣,除,不,扣,除,孔洞,门窗洞口、过人洞、空圈、,0,.,3m,2,以上孔洞,0,.,3m,2,以下孔洞,嵌入,墙体,嵌入墙身的钢筋混凝土柱、梁、过梁、圈梁、挑梁、砖平拱、平砌砖过梁、壁橱、暖气包壁龛及嵌入内墙的板头,梁头、梁垫、檩头、垫木、木楞头、沿椽木、木砖、门窗走头、加固钢筋、木筋、铁件及嵌入外墙的板头,计算墙体工程量时，应增加和不增加的内容见表92。,应 增 加,不 增 加,砖垛、三皮砖以上的挑檐和砖砌腰线,，,嵌入墙体的加固钢筋另列项目计算,突出墙面的窗台虎头砖、压顶线、山墙泛水、烟囱根、门窗套、三皮砖以内的腰线和挑檐,表9,2 计算墙体工作量应增加和不增加的内容,3,、砖墙计算中应扣应增的规定,6,砖平拱工程量计算,砖平拱工程量，按设计图示尺寸以,“,m3,”,计算。若设计图纸无规定时，则,长度按门窗洞口宽度两端共加100mm，高度按240mm,（当洞口宽度大于1500mm时，高度按365mm），执行砖平拱综合,单,价子目,（3-12）,。,4,、砖平拱和钢筋砖过梁,V=（门窗洞口宽度+0.1m）高度墙厚度,式中：高度取值为 0.24,0,m,洞口宽度1.5M时,0.36,5,m,洞口宽度 1.5M时,7,钢筋砖过梁,钢筋砖过梁工程量，按设计图示尺寸以,“,m3,”,计算。若设计图纸无规定时，则长度,按门窗洞口宽度两端共加500mm，高度按440mm，,以,“,m3,”,计算，执行钢筋砖过梁综合基价子目,（3-11）,。,V=,（门窗洞口宽度,+0.5m,）,高度,墙厚度,8,案例,8,1,某单层建筑物如图所示，墙身为M2.5混合砂浆砌筑标准粘土砖，内外墙厚均为370mm，混水砖墙。GZ370mm,370mm从基础到板顶，女儿墙处GZ240mm,240mm到砖压顶顶面，梁高500mm，附墙垛高度至梁底，门窗洞口上全部采用砖平璇过梁。M1：1500mm,2700mm；M2：1000mm,2700mm；Cl：1800mm,1800mm。计算砖墙的工程量，进行工程量清单报价。,9,解1实心砖墙工程量清单的编制,L中=(9.840.376.240.37),2,0,.37,6=28.46m,L内=6.240.37,2=5.50m,240女儿墙L中=(9.846.24),20.24,40.24,6=29.76m,365砖墙工程量=（28.465.50）,3.601.50,2.701.00,2.701.80,1.80,4),0.3650.24,0.24,(3.60,0.50梁底),2=37.79m3,女儿墙工程量=0.24,0.56,29.76=4.00m3，工程量清单见表3,6。,10,8-3,分部分项工程量清单,工程名称：,序号,项目编号,项目名称,计量单位,工程数量,1,010302001001,实心砖墙,墙体类型：双面混水墙；,墙体厚度：365mm；,砖品种、规格：240mm115mm53mm标准砖；,砂浆强度等级：M2.5混合砂浆,m3,37.79,2,010302001002,实心砖墙,墙体类型：女儿墙；,墙体厚度：240mm；,砖品种、规格：240mmll5mm53mm标准砖；,砂浆强度等级：M2.5混合砂浆,m3,4OO,11,2实心砖墙工程量清单计价表的编制,该项目发生的工程内容：砌筑砖墙体，砖平璇过梁，女儿墙。,砖平碹过梁,砖平碹过梁工程量=(1.51.0,0,.12)0.240.365(1.80.1)0.3650.3654=1.25m3,砖平碹过梁：套3-12（3466.70元/10m3）,365砖墙,L中=(9.840.376.240.37)20.376=28.46m,L内=6.240.372=5.50m,砖墙工程量=0.365(3.628.461.52.71.0 2.71.81.84)(3.60.12)5.50,0.240.24(3.60.5)21.25=36.30 m3,M25混合砂浆砌筑砖墙体：套35(2579.30元/10m3),12,240女儿墙,240女儿墙L,中,=(9.846.24)20.2440.246=29.76m,女儿墙工程量=0.240.5629.76=4.O0m3,女儿墙M2.5混合砂浆：套36(2596.69元/10m3),365砖墙综合单价=（3466.70元/10m31.252579.30元/10m336.55 m3）37.79,=9860.6837.79=260.93元/m3,女儿墙综合单价=2596.69元/10m344=259.67元/m3,13,表,8,-,4,分部分项工程量清单计价表,工程名称：,序号,项目编号,项目名称,计量单位,工程数量,金额(元),综合单价,合价,1,010302001001,实心砖墙,墙体类型：双面混水墙；,墙体厚度：365mm；,砖品种、规格：240mm,115mm53mm标准砖；,砂浆强度等级：M2.5混合砂浆,m3,37.79,260.93,9860.68,2,010302001002,实心砖墙,墙体类型：女儿墙；,墙体厚度：240mm；,砖品种、规格：240mm,115mm53mm标准砖；,砂浆强度等级：M2.5混合砂浆,m3,4OO,259.67,1038.68,14,一、清单分项,清单规范将砼构件划分为现浇混凝土柱、现浇混凝土梁、现浇混凝土墙、现浇混凝土楼梯、现浇混凝土其它构件及预制混凝土构件等子项目。其内容如表9-7所示。,注：,清单中现浇钢筋混凝土构件砼和钢筋是分开算量分开计价的。模板费用计入措施费中。,基础定额中常用混凝土构件的分项与清单划分方法基本一致，但计算规则在有些构件上有所不同。,第二节 混凝土构件计价,15,现浇混凝土柱工程量，按体积以,“,m3,”,计算。其体积，按设计柱断面积乘以柱高计算。依附柱上的牛腿的体积并入柱身体积计算。,柱工程量设计断面积,柱高,现浇梁,现浇板,现浇其他构件,现浇柱,二,、,计算规则,16,1柱高的确定,有梁板的柱高,，应自柱基（或楼板）上表面算至上层楼板上表面。,无梁板的柱高,，应自柱基（或楼板）上表面算至,柱帽下表面,。,框架柱的柱高,，有楼隔层者应自柱基上表面或楼板上表面至上一层的楼板上表面，无楼隔层者应自柱基上表面至柱顶高度计算。依附柱上的牛腿体积应并入柱身体积计算。,现浇梁,现浇板,现浇其他构件,现浇柱,17,1柱高的确定,构造柱的柱高,，应自柱基（或地圈梁）上表面算至柱顶面；如需分层计算时，首层构造柱高应自柱基（或地圈梁）上表面算至上一层圈梁上表面，其他各层为各楼层上下两道圈梁上表面之间的距离。若构造柱上、下与主、次梁连接则以上下主次梁间净高计算柱高。,现浇梁,现浇板,现浇其他构件,现浇柱,18,图9-1 柱高的确定,（,a,）有梁板；（,b,）无梁板；（,c,）框架柱；（,d,）构造柱,19,2断面面积的确定,矩形柱、圆形柱，均以设计图示断面尺寸计算断面面积。,构造柱按设计图示尺寸（包括与砖墙咬接部分,即马牙槎,在内）计算断面面积。,Fg=a,b+0.03,a,n1+0.03,b,n2=a,b+0.03(a,n1+b,n2),现浇梁,现浇板,现浇其他构件,现浇柱,20,构造柱实体图,构造柱布置图,21,【,例,8,2】,试计算下图所示混凝土构造柱体积。已知柱高为2.9m，断面尺寸为240mm,360mm，与砖墙咬接为60mm。,解,设嵌入一砖墙内的构造柱体积为,V,1，嵌入一砖半墙内的构造柱体积为,V,2，则：,V,V,1,V,2,V,1（0.120.062）,0.24,2.900.104（m3）,V,2（0.242,0.062）,0.24,2.900.209（m3）,V,0.1040.2090.313（m3）,22,清单中现浇混凝土梁划分为,基础梁、矩形梁、异形梁、圈梁、过梁、弧形拱形梁,等六大类。,定额中现浇混凝土梁综合基价中，梁划分为,基础梁、单梁和连续梁、异形梁、圈梁、过梁、叠合梁、桁架,等七大类。,基础梁,，是指直接以独立基础或柱为支点的梁。一般多用于不设条形基础时墙体的承托梁。,单梁、连续梁,，是指,梁上没有现浇板的矩形梁,。,异形梁,，是指梁截面为T、十、工形，梁上,没有现浇板的梁,。,现浇梁,现浇板,现浇其他构件,现浇柱,23,圈梁,，是指以墙体为,底模板,浇筑的梁。包括以墙体为底模浇筑的框架梁、连系梁。,过梁,，是指在墙体砌筑过程中，门窗洞口上同步浇筑的梁。,叠合梁,，是指在,预制梁,上部预留一定高度，甩出钢筋，待楼板安装就位后加绑钢筋，再浇灌混凝土的梁。,现浇梁,现浇板,现浇其他构件,现浇柱,24,2、梁的工程量的计算,1）单梁、连续梁,工程量梁长,设计断面面积,梁长的计算规定：梁与柱（不包括构造柱）交接时，梁长算至柱侧面；主、次梁交接时，次梁长度算至主梁的侧面；,梁与墙交接时，伸入墙内的梁头包括在梁的长度内计算,。,现浇梁垫，其体积并入梁内计算,。,2）T、十、工形异形梁,工程量梁长,设计断面面积,梁长的计算规定，同单梁、连续梁。,现浇梁,现浇板,现浇其他构件,现浇柱,25,图,8,3 带挑梁的单梁示意图,工程量,L,2,（,h,1,h,2）,b/2,式中，,h,1、,h,2,分别为变截面部分两头的高度；,L,2,变截面部分的长；,b,变截面梁的宽度。,3）变截面梁（异形梁）（如图,8,3）,现浇梁,现浇板,现浇其他构件,现浇柱,26,4）圈梁、过梁,工程量梁长,设计断面面积,梁长按设计图示长度计算。圈梁代过梁者，过梁部分应与圈梁部分分别列项，其过梁长度按门、窗洞口外围宽度两端共加50,0m,m计算，分别套用圈梁和过梁综合基价子目。,阳台、雨篷、挑梁等嵌入,墙内,的梁，按圈梁列项计算。,空门洞、空圈上的梁，应按,过梁,列项计算，,不能按单梁,列项计算。,圈梁、过梁与主、次梁或柱（包括构造柱）交接者，圈、过梁长度应算至主、次梁或柱的侧面。,圈梁与现浇板整浇时，板算至圈梁侧面，圈梁部分仍应单独列项计算，执行圈梁综合基价。,现浇梁,现浇板,现浇其他构件,现浇柱,27,图,8-,4（,a,）叠合梁；（,b,）空心板端头后浇带,5）叠合梁,叠合梁工程量,如图,8,4中（,a,）所示为叠合梁,按设计图示的第二次灌浇部分的体积以“m3”计算,.,图,8,4（,b,）为空心板端头后浇带,不能执行叠合梁综合基价,.,现浇梁,现浇板,现浇其他构件,现浇柱,28,1、综合,单,价子目设置及换算条件,现浇混凝土板综合,单,价中，板分为,有梁板、无梁板、平板、现浇板缝、筒壳、双曲薄壳等六大类,。其中，有梁板、平板及预制板间补现浇板缝综合基价又根据板厚不同，划分10cm以内和10cm以外两个综合基价子目。,有梁板,，是指梁（包括主、次梁）与板整浇构成一体并,至少有三边是以承重梁支承的板,。,现浇梁,现浇板,现浇其他构件,现浇柱,29,无梁板,，是指不带梁而直接用柱头支承的板。,平板,，是指无柱、梁支撑，而直接由墙（包括钢筋混凝土墙）承重的板。,筒壳,，是指筒状薄壳屋盖。,双曲薄壳,，是指筒壳以外的曲线形薄壳屋盖。,预制板,间,补现浇板缝,，是指设计图纸中，空心板之间,板缝宽度（指下口宽度）在2cm以上、15cm以内的现浇混凝土板带,。,换算条件同现浇单梁。,现浇梁,现浇板,现浇其他构件,现浇柱,30,2、板工程量的计算,有梁板工程量，按,梁、板体积之和以,“,m3,”,计算,。,V,有梁板,=图示长度,图示宽度,板厚+主梁及次梁体积,无梁板工程量，按,板和柱帽体积之和以,“,m3,”,计算,。周边带围梁者，并入无梁板工程量内计算。,平板工程量，按板的体积以,“,m3,”,计算。,V,无梁板,=图示长度,图示宽度,板厚+柱帽体积,筒壳、双曲薄壳工程量，按设计图示尺寸以,“,m3,”,计算。,预制板间补现浇板缝工程量，按设计板长乘以板缝宽度乘以板厚以,“,m3,”,计算。,现浇梁,现浇板,现浇其他构件,现浇柱,31,现浇钢筋混凝土楼梯,清单中现浇钢筋砼楼梯设置了,直行楼梯,和,弧形楼梯,。,定额综合基价中，分别设置了现浇整体楼梯、踏步式悬挑旋转楼梯综合基价子目。弧线型螺旋艺术楼梯，执行踏步式悬挑旋转楼梯综合基价子目。,整体楼梯，是指现浇混凝土直形普通楼梯。,踏步式悬挑旋转楼梯，是指围绕柱子悬挑旋转的螺旋楼梯。,现浇梁,现浇板,现浇其他构件,现浇柱,32,整体楼梯工程量的计算,整体楼梯工程量，应分层按其露明面尺寸的水平投影面积以,“,”,计算。不扣除宽度小于500mm的楼梯井的面积，伸入墙内部分不另增加。楼梯水平投影面积包括休息平台、平台梁、斜梁、楼梯板、踏步及楼梯与楼板连接的梁。,计算方法如下：,当,Y,50cm时，投影面积,A,L,当,Y,50cm时，投影面积（,A,L,）（,X,Y,）,式中，,X,楼梯井长度；,Y,楼梯井宽度；,A,楼梯间净宽；,L,楼梯间长度。,现浇梁,现浇板,现浇其他构件,现浇柱,33,图,8,7 楼梯计算示意图,若楼梯与楼板相连时，其水平长度算至与楼板相连接的梁的外侧面，如图,8,7。若休息平台为现浇平台梁、铺空心板时，其水平长度算至与空心板相邻的梁外侧面，但支撑空心板的平台梁另行列项目计算。,现浇梁,现浇板,现浇其他构件,现浇柱,34,【例,8,-,3,】如图所示为某建筑物内一楼梯，同走廊连接，采用直线双跑形式，墙厚240,，楼梯满铺中国红大理石，,栏板厚60,，,高度为950,，,试计算该层楼梯间的工程量,。,某建筑楼梯,间示意,图,35,【解】,（1）,依据全国统一建筑工程消耗量定额，楼梯,工程量,(包括踏步、休息平台，以及小于500mm宽的楼梯井)按水平投影面积计算，则其工程量为,(27,0,.,24)m,(1,.,16,0,.,24,2,.,385,0,.,24)m=9,.,901,依据建设工程工程量清单计价规范(GB 50500-2008)，楼梯工程量按设计图示尺寸以楼梯(包括踏步、休息平台及500mm以内的楼梯井)水平投影面积计算。楼梯与楼地面相连时，算至梯口梁内侧边沿；无梯口梁者，算至最上一层踏步边沿加300mm，则其工程量也为9901,。,36,现浇混凝土,阳台、雨篷,、,挑檐,、,天沟,现浇挑檐、天沟板、雨篷、阳台板（包括遮阳板、空调机板）按设计图示尺寸以墙外部分体积计算，包括伸出墙外的牛腿和反挑檐的体积。伸入墙内的梁执行相应子目。,现浇挑檐、天沟板、雨篷、阳台与板（包括屋面板、楼板）连接时，以外墙外边线为分界线；与圈梁（包括其他梁）连接时，以梁外边线为分界线，外边线以外为挑檐、天沟、雨篷或阳台。,现浇梁,现浇板,现浇其他构件,现浇柱,37,图423带翻檐现浇雨篷板,38,【案例4,2】某钢筋混凝土框架10榀，尺寸如图4,10所示，混凝土强度等级为C30，混凝土保护层25mm。混凝土由施工企业自行采购，商品混凝土供应价为183.00元m3。施工企业采用混凝土运输车运输，运距为6km，管道泵送混凝土。钢筋现场制作及安装，箍筋加钩长度为l00mm。编制现浇钢筋混凝土框架柱工程量清单及其报价。不计算柱内钢筋工程量。,39,40,解：1现浇混凝土框架柱工程量清单的编制,现浇混凝土矩形柱工程量=图示断面面积柱高牛腿体积,现浇混凝土矩形柱工程量=(0.400.404.,0,030.400.250.802)10=20.80m3，,表,8,5,分部分项工程量清单,工程名称：某工程,序号,项目编号,项目名称,计量单位,工程数量,1,10402001001,矩形柱,柱种类、断面：矩形柱，上柱400mm250mm、下柱,400mmx400mm；,混凝土强度等级：C30,m,3,20.80,41,2现浇混凝土柱工程量清单计价表的编制,该项目发生的工程内容：混凝土制作、浇筑(含振捣、养护)。,现浇混凝土矩形柱浇筑工程量=(0.40,0.40,4.O0,30.40,0.25,0.80,2),10=20.80m3,矩形柱浇筑：套4,15(3146.71元/10m3)。定额混凝土含量为1.015m3m3，C20现浇混凝土单价为l70.97元/m3。所以：4,15换3146.71(183,1,70.97),1.015=3158.92元/10m3,混凝土运输：20.80,1.O15=21.112m3,混凝土运输车运距3km以内：套4,195(197.12元/10m3)；每增lkm：套4,196(32.31元/10m3),管道泵送混凝土列入措施项目费中。,矩形柱综合单价=（3158.92元/10m3,20.80m3197.12元/10m3,21.112m332.31元/10m3,21.112m3,3）,20.8=345.74元/m3,42,表,8,6,分部分项工程量清单计价表,工程名称：某工程,序号,项目编号,项目名称,计量单位,工程数量,金额(元),综合单价,合价,1,010402001001,矩形柱,柱种类、断面：矩形柱，,上柱400mm250mm、下柱,400mm400mm；,混凝土强度等级：C30,m3,20.80,345.74,7191.35,43,
