第六章常用表达方法阶梯剖.ppt

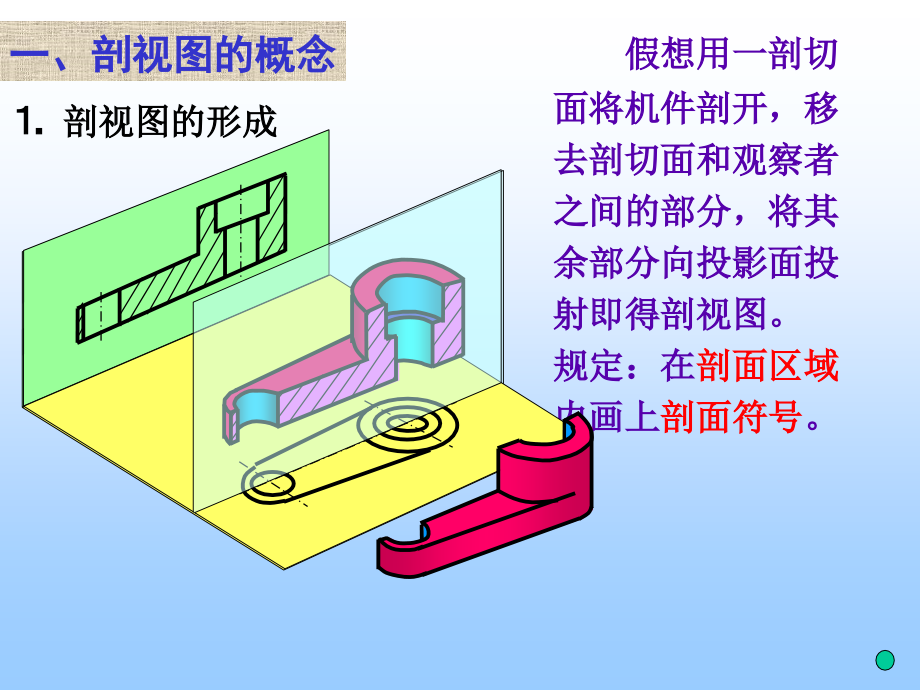

单击以编辑,母版标题样式,单击以编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、剖视图的概念,剖视图的形成,假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射即得剖视图。规定：在,剖面区域,内画上,剖面符号,。,2.,剖视图的画法,确定剖切面的位置,想象哪部分移走了？剖面区域的形状？哪些部分,投射时可看到？,在剖面区域内画上剖面符号。,虚线不画,A,A,3.,剖视图的标注,（,1,）剖切符号,:,表示剖切面起止,（,3,）剖视图的名称，即字母。,标注内容：,A A,（,2,）投射方向，即箭头,4.,画剖视图的注意事项,剖切平面的选择：通过机件的对称面或轴线且,平行或垂直于投影面。,剖切是一种假想，其它视图仍应完整画出，并,可取剖视。,剖切面后方的可见部分要全部画出。,在剖视图上已经表达清楚的结构,在其它视图上,此部分结构的虚线省略不画。但没有表示清楚,的结构，仍应画虚线,。,同一物体的各个剖面区域，其剖面线的方向及,间隔应一致。,二、剖视的种类及适用条件,1.,全剖视图,用剖切面完全地剖开物体所得的剖视图。,外形较简单，内形较复杂，而图形又不对称时。,适用范围：,A,A,AA,注意画线：,正确,不正确,A,-,A,A,A,B,B,B B,-,问题的提出,2.,半剖视图,:,全剖视图,不能表达外形,A,A,AA,存在什么问题？,解决办法,：,以对称线为界，一半画视图，一半画剖视。,半剖视图,已表达清楚的,内形虚线不画,AA,半剖视图的形成和画法,投射方向,投射方向,A,A,A-A,例：将主视图画成半剖视图,例题,6,将主视图画成半剖视图,A,A,AA,肋板不画剖面线,例题,5,半剖视图的尺寸标注,问题的提出,3.,局部剖,用剖切平面局部地剖开物体所得的剖视图。,投影方向,投影方向,A,A,AA,B,B,BB,适用范围：,只有局部内形需要剖切表示时。,实心杆上有孔、槽时，应采,用局部剖视。,局部剖是一种较灵活的表示方法，适用范围较广。,(3),当对称机件的轮廓线与中心线重合，不宜采用半剖视时。,A,A,B,B,AA,BB,当机件的内外形都较复杂，而图形,又不对称时。,A,B,B,1,、波浪线不要画在其它图线的延长线上；,2,、波浪线不能与轮廓线重合。,画局部剖应注意的问题：,错误,错误,3,、,波浪线不能穿空而过，也不能超出视图的,轮廓线。,错误,正确,错误,正确,4,、,当被剖结构为回转体时，允许将其中心线作局部剖 的分界线。,5,、在一个视图中，局部剖的数量不宜过多。,1.,单一剖切平面,1.,平行于某基本投影面,三、剖切平面的种类及适用条件,2.,不平行于任何基本投影面（投影面垂直面）,A,A,标注方法,适用范围,当机件具有倾斜部分，同时这部分内形和外形都需表达时。,AA,此剖视可按斜视图的配置方式配置。,AA,AA,B,B,BB,全剖视图,B,B,B,B,A,A,A,A,剖切面为投影面垂直面,几个平行的剖切平面,（,1,）画法和标注方法,（,2,）注意问题,(a),(b),(c),在剖视图内不能出现不完整的要素。,(b),在剖视图上不应在剖切面转折处画线,。,(a),两剖切平面的转折处不应与图上的轮廓线重合。,（,3,）适用范围,当机件上的孔槽及空腔等内部结构不在同一平面内时。,(d),只有当两个要素有公共对称中心线或轴线时，可以此为界各画一半。,例,2,用平行的剖切平面剖切的方法，作剖视图。,用平行的剖切平面剖切的方法，作剖视图。,4.,两相交的剖切平面,适用范围,当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。,A,A,A,AA,（,2,）注意问题,(a),两剖切面的交线一般应与机件的轴线重合,。,(b),在剖切面后的其它结构仍按原来位置投射。,(c),当剖切后产生不完整要素时，应将此部分按不剖绘制。,例,3,用相交的剖切平面剖切的方法，作剖视图。,用相交的剖切平面剖切的方法，作剖视图。,5.,几个相交的剖切平面,四、剖视图中的规定画法,对于机件的肋板，如按纵向剖切，肋板不画剖面符号，而用粗实线将它与其邻接部分分开。,1.,肋板的画法,正确,错误,2.,均匀分布的肋板及孔的画法,肋不对称画成对称,孔未剖到画成剖到,在剖视图中，若机件上呈辐射状均匀分布的肋、孔、轮辐等结构不处于剖切平面上时，可假想使其旋转到剖切平面的位置，再按剖开后的形状画出。,三、,剖切面的种类,（一）单一剖切平面,1.,剖切面为投影面平行面,2.,剖切面为投影面垂直面,（二）几个平行剖切平面（剖切面是投影面平行面）,适用条件：具有平行结构的机件。,（三）几个相交剖切平面（剖切面可以是投影面平行面或垂直面）,适用条件：机件具有旋转轴，机件各个空腔结构又处于几个相交平面位置。,（一）单一剖切平面,1,、平行于某一基本投影面,A,A,AA,A,A,不平行于任何基本投影面（投影面垂直面）,标注方法：,适用范围：,当机件具有倾斜部分，同时这部分内形和外形都需表达时。,AA,此剖视一般放在箭头所指位置，与原视图保持直接投影关系，可按斜视图的配置方式配,置。,AA,AA,B,B,BB,全剖视图,B,B,B,B,A,A,A,A,剖切面为投影面垂直面,A,A,A,A,A,A,A-A,（二）几个平行的剖切平面,注意问题：,在剖视图上不应在转折处画线；,两剖切平面的转折处不应与图上的轮廓线重合；,A,A,适用范围：,当孔槽及空腔等内部结构不在同一平面内时。,画法：,先剖切，后投影，再合一。,A,A,A,A,A,A,A-A,不应出现不完整要素,在剖视图内不能出现不完整的要素。,只有当两个要素有公共对称中心线或轴线时，,可以此为界各画一半。,如何剖切？,举例,剖视图的绘图过程,几个平行剖切平面（剖切面可以是投影面平行面或垂直面）,局部,剖视图,A,A,B,B,B,B,AA,BB,几个相交的剖切平面,（,剖切面可以是投影面平行面或垂直面）,标注方法：,应注意的问题：,两剖切面的交线一般应与机件的轴线重合。,在剖切面后的其它结构仍按原来位置投射。,适用范围：,当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。,A,A,A,AA,画法：先剖切，后旋转，再投影,全,剖视图,几个相交剖切平面（剖切面可以是投影面平行面或垂直面）,不能清楚的表达键槽等结构的深度。,6.3,断 面 图,问题的提出,一、断面图的概念,假想用剖切面将物体的某处切断，仅画出,断面的图形称为断面图。,二、,断面图,与剖视图的区别,断面图是零件上剖切处,断面,的投影，而剖视图则是剖切后零件的投影。,剖视图,断面图,三、断面图的种类,移出断面,重合断面,1.,移出断面的画法,画在视图外,的断面图,称为移出断面。移出断面,的,轮廓线用粗实线,绘制。,配置,在剖切线的延长线上或其,他适当的位置。,（,1,）移出断面的标注：一般用剖切符号表示,剖切位置,，用,箭头,表示投射方向，并注上,字母,，在断面图的上方应用同样的字母标出相应的,名称“,一,”,。,(,与剖视图标注相同）,A,A,A-A,应,注意,的问题,（,2,）配置在剖切符号延长线上的不对称移出断面，由于剖切位置已很明确，可省略字母。,B-B,B,B,（,3,）配置在任意位置的对称移出断面可省略箭头,。,（,4,）配置在剖切平面迹线延长线上的对称移出,断面可不必标注。,100,（,5,）对称形状的断面图允许配置在视图的中断处，断面图名称、剖切平面符号及字母均可省略。,（,6,）用两相交剖切平面作断面图，两个断面图要断开，剖切平面一定要垂直于零件的边界。,注意：,断面图中某些结构按剖视图绘制的两种情况,（,1,）当剖切面通过,回转面,形成的孔、凹坑的轴线时，,这些,结构按剖视绘制,。,A,A,AA,（,2,）,当剖切面剖切机件的,非回转体结构，出现,断面区,域分离,情况时，,这些结构,应,按剖视绘制,。,AA,或,重合断面图,画法：,画在视图之内，轮廓线用细实线绘制。,标注方法：,对称的重合断面图，可不标注。,配置在剖切线上的不对称的重合断面，可,不注名称（字母）。,6.4,局部放大图及简化画法,一、局部放大图,将零件的部分结构，用大于原图形所采用的比例放大画出的图形称为局部放大图。,二、简化画法,(a),个,(b),个,1.,机件中按规律分布的相同结构形状只需画出几个完整的，其余可用细实线连接表示，但在图中必须标注该结构的总数。,2.,机件中按规律分布的等直径孔，可以只画出一个或几个，其余只需表示出孔的中心位置，并注明孔的总数。,(b),(a),(a),实长,实长,三、断开的画法,轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出。,标注尺寸时，仍注实长。,拉杆断开画法,阶梯轴断开画法,四、,对称图形的画法,在不致引起误解时，可,只画一半或四分之一,。并在对称中心线的两端画出两条与其垂直的平行细实线。,五、机件上小平面的画法,当回,转体机件上的平面,在图形中不能充分表达时，可用,相交的两条细实线,表示。,小 结,本章所介绍的各种视图、剖视图、断,面图的画法及标注方法，均系国标规定，,必须很好掌握，才能画出合格的工作图纸。,简化画法只介绍了常用的几种，这部分内容较多，需要时可查阅有关标准（,GB/T 16675.11996,）。,6.5,表达方法综合应用举例,例,1,根据轴承支架的三视图，想象出形状，并用适当的表达方法重新画出。,轴承支架的表达方案,例,2,根据四通管的三视图，想象出形状，并用适当的表达方法重新画出四通管。,四通管的表达方案,14,4,局部放大图,将零件的部分结构，用大于原图形所采用的比例放大画出的图形称为局部放大图。,一、局部放大图的画法和配置,局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关；局部放大图应尽量配置在被放大部位的附近。,画局部放大图要注意两点：,1.,局部放大图的比例是指放大图与机件的对应要素之间的线性尺寸比，与被放大部位的原图所采用的比例无关；,2.,局部放大图采用剖视图和断面图时，其图形按比例放大，断面区域中的剖面线的间距必须仍与原图保持一致。,二、局部放大图的标注,1.,一般应用细实线圈出被放大的部位。,2.,当同一零件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标出相应的罗马数字和所采用的比例；,3.,当零件上被放大部分仅一个时，在局部放大图的上方只需标明所采用的比例。,。,局部放大图的的画法和配置,2.5,1,B,2.5,1,可以用几个图形表达一个放大结构,B,当同一零件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例；,A,A,AA,4,:,1,2,:,1,当零件上被放大的部分仅一个时，在局部放大图的上方只需注明所采用的比例,2,:,1,END,当对称机件的轮廓线与中心线重合，,不宜采用半剖视时。,错误,正确,6.4,简化画法及规定画法,一、肋板的画法,对于机件的肋板，如按,纵向剖切,（剖切平面通过其轴线或对称平面），肋板不画剖面符号，而用粗实线将它与其邻接部分分开，当,横向剖切,时要画剖面符号。,规则：,A,A,AA,B,B,BB,BB,正确,错误,二、均匀分布的肋板及孔的画法,肋不对称,画成对称,孔未剖到画成剖到,BB,B,B,若干,直径相同且成规律分布的孔,，可以仅画出一个或几个，其余只需用,细点画线,表示其中心位置。,A,A,AA,
