庭院地面.ppt

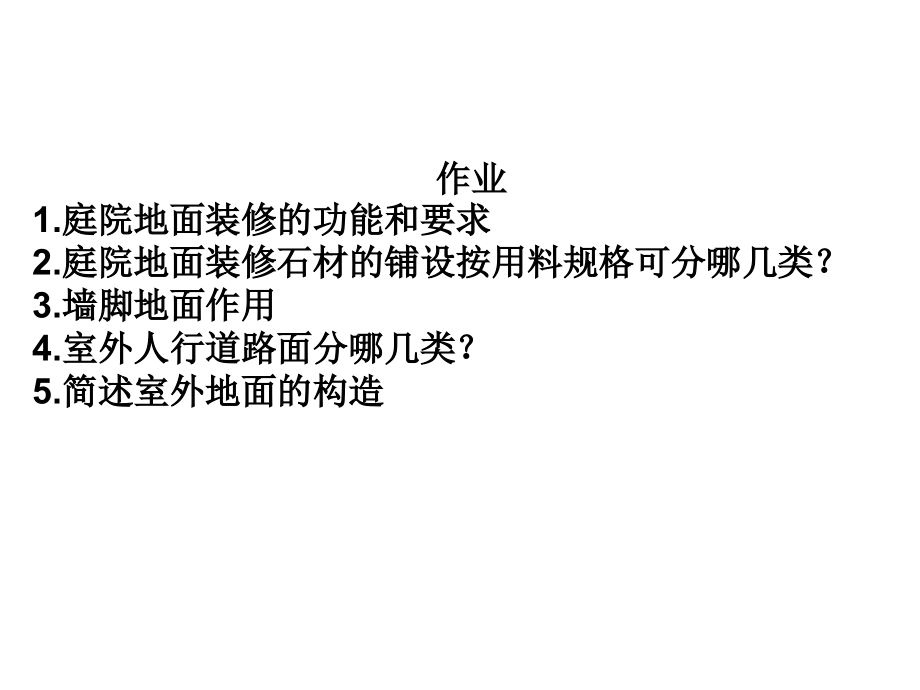

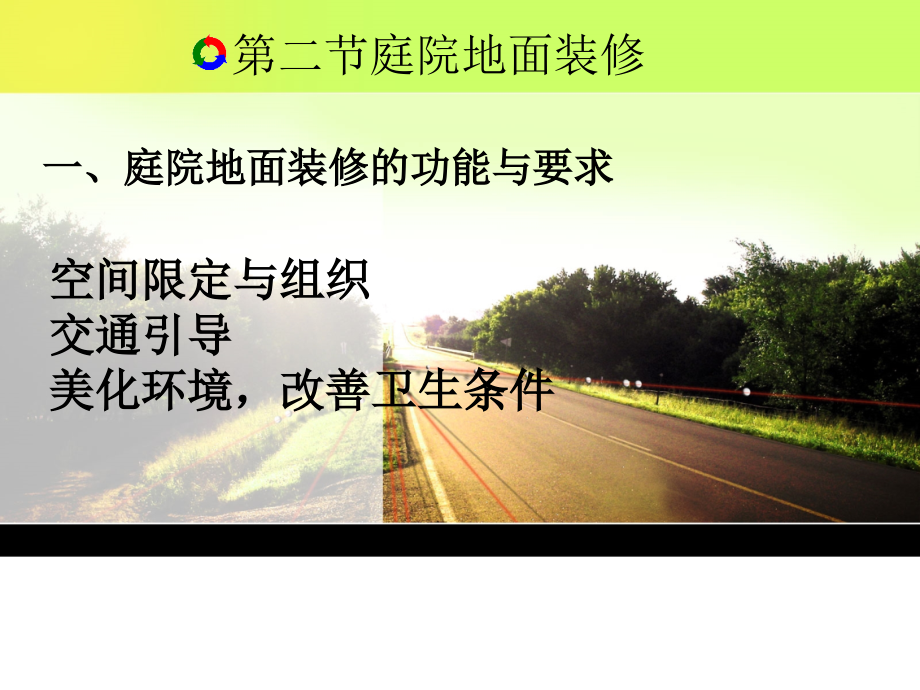

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,作业,1.,庭院地面装修的功能和要求,2.,庭院地面装修石材的铺设按用料规格可分哪几类？,3.,墙脚地面作用,4.,室外人行道路面分哪几类？,5.,简述室外地面的构造,第二节庭院地面装修,一、庭院地面装修的功能与要求,空间限定与组织,交通引导,美化环境，改善卫生条件,基本构造,一般包括面层、基层和地基。,面层,结合层,结构层：一般可采用,C10,混凝土，厚80100,mm。,垫层：刚性和非刚性两类。前者如混凝土、碎砖三合土，后者如砂石、碎石、卵石、炉渣。,地基,玉溪城市分析规划,玉溪城市分析规划的第,1,幅图,长沙水云间实景,北京欧亚花园景观,广州上领水轩景观,北京亚澜湾,深圳鸿瑞花园,詹园,曼哈顿,st.louis,战略部署,(,st.louis,midtown strategic plan),月光园（,The Moonlight Garden Project,）,月光园（,The Moonlight Garden Project,）,密尔沃基市湖滨中心,(,milwaukee,downtown lakefront),Willamette Riverbank Design Notebook,悉尼国际体育馆水上中心周边环境,(Sydney inter national athletic and aquatic,centres,),香格里拉的金沙滩,(Shangri-LAs golden sands resort),香港游艇会,(Aberdeen marina),弗朗西斯布朗高尔夫球场,(Francis H.II brown golf courses),弗朗西斯布朗高尔夫球场,(Francis H.II brown golf courses),亚龙湾假日度假酒店,太阳岛高尔夫别墅,日本枯山水园林设计,海湾干线及,kilda,海滩,(bay link and,st,kilda,foreshore),围墙,南京宝船遗址公园,路边花镜,接缝处理,铺贴类地面使用形状规则的石材时缝宽为06,mm，,不规则方形石板缝宽为1215,mm，,地砖的缝宽为69,mm。,二、出入口周围地面构造,石材地面,石材按规格分为石板、块（条）石、卵石、碎石等。,石板：,找平砂浆宜用干硬性砂浆，板块在铺砌前应先浸水湿润，阴干备用。,块（条）石：,先夯实地基土，然后铺5060厚（压实后厚度，条石可减至30）砂垫层。,卵石、碎石：,排水性好、耐磨、色彩丰富、装饰性强，但表面欠平整。,墙垣,墙垣,墙垣,水磨石地面,有现浇和预制两种做法,。,外形美观，易清洁，不起灰，造价低，地面容易泛湿，现浇做法施工较复杂。石粒材料一般采用白云石、大理石、花岗石等，粒径一般为412,mm。,亦可使用石头以外的材料，如钢及彩色玻璃。嵌条可以是玻璃条、铜条、塑料条或铝合金条。,面砖地面,找平砂浆宜用干硬性砂浆。,三、墙脚地面和露台的构造,与水池结合的做法比较多，水池底部也有不少处理方法,。,墙脚地面系为保护建筑外墙墙脚部位，而沿外墙周围捕石板、涂水泥砂浆或铺其他地面材料的部分，有时被称为护坪。这部分地面不仅起到保护作用，也是建筑向庭院空间过渡的中介。,四、基地内道路的路面构造,道路分人行道和车行道。,人行道承受荷载小，其自身美观要求比较高。,车行道常见的是混凝土路面，属刚性路面，也可加入钢筋提高承载能力。另有柔性路面作法，是强度由上而下逐渐减弱的多层体系，面层可为黑色碎石（5070,mm）,或沥青混凝土，基层多用工业废料，如二碴或三碴（再加道碴）。,整体式地面,水泥砂浆地面：水泥、颜料、混合剂、砂。,施工要领：可作抹光面层，也可做成有纹理的防滑水泥地面。水泥砂浆厚度超过30,mm,。,防水水泥砂浆地面：水泥砂浆、防水剂。,施工要领：在普通水泥砂浆中加入5%左右防水剂。也有沥青水泥砂浆的做法。,五、室外地面典型构造,现浇水磨石地面：粒度312,mm,的大理石、花岗石等。,施工要领：石子须经粗细两档筛，并洗净。嵌条时应先长向后短向。,卵石地面：粒径2060,mm,卵石（五色石等）。,施工要领：水泥砂浆须配合卵石颜色,。,砖铺地面：普通粘土砖、大阶砖。,尺寸：粘土砖24011553，大阶砖37037020（25、35）,施工要领：砖强度等级不低于,MU7.5。,如用水泥砂浆作结合层，垫层或基土及砖块应适量湿润。,石板地面：花岗岩、大理石。,尺寸：600600，600800，800800，8001000等，厚20,施工要领：砂浆宜用干硬性砂浆。板块铺砌前先湿润,。,铺贴式地面,硬石地面：铁平石、丹波石、玄昌石等。,施工要领：有方形、不规则形。缝宽约10,mm。,混凝土砖地面：混凝土砖。,施工要领：砂浆宜用干硬性砂浆。铺砌前先湿润。缝宽310,mm。,地砖地面：釉面砖、无釉面砖。,施工要领：先清扫底面，一面以水浸湿一面作底层粉刷。缝宽1020,mm。,木砖地面：松木、杉木。,尺寸：方形100160,mm，,六角形120200,mm，,厚40、50、60、80、100,mm。,施工要领：水泥砂浆层上刷冷底子油。,绿意幽幽的日本庭院,绿意幽幽的日本庭院,绿意幽幽的日本庭院,绿意幽幽的日本庭院,石英山居所,(Quartz Mountain Residence,）,石英山居所,(Quartz Mountain Residence,）,石英山居所,(Quartz Mountain Residence,）,石英山居所,(Quartz Mountain Residence,）,石英山居所,(Quartz Mountain Residence,）,石英山居所,(Quartz Mountain Residence,）,石英山居所,(Quartz Mountain Residence,）,石英山居所,(Quartz Mountain Residence,）,elements,
