R.C.的绘制要点.ppt

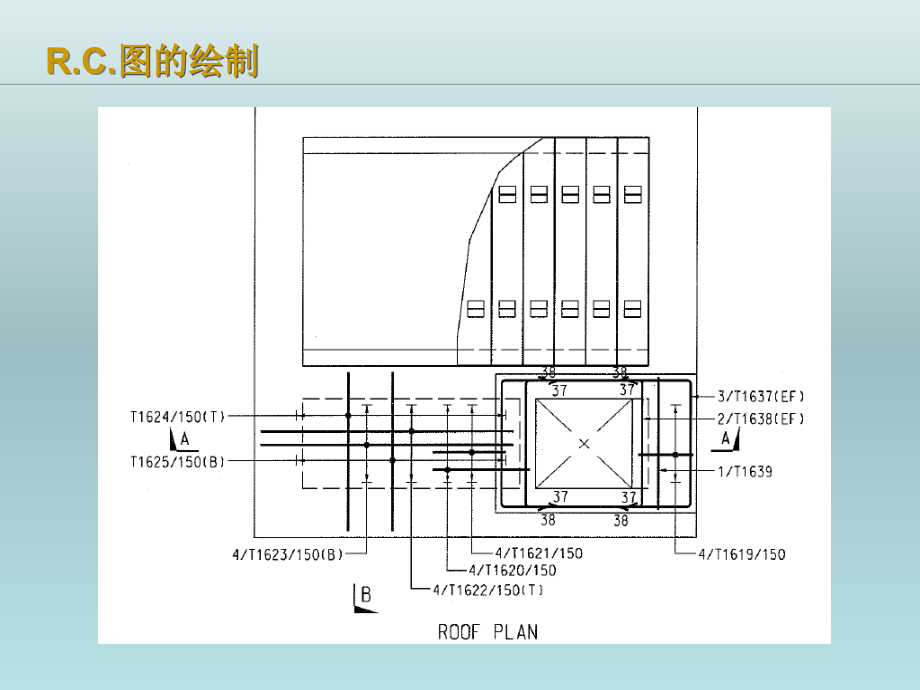

R.C.,图,的绘制,一、钢筋图符号的表达及解析,钢筋平面图库的解析,:,钢筋的表示及介绍,:,在平面图以及立面图上,钢筋,图上钢筋表达的内容一般包,括,:,根数、类型、直径、,编号、间距、位置和,形式。,具体表达的方式及标准参考,右图：,例子,:27/T/20 03/200(NF)AS,解析,:,27 -,钢筋的根数,T or R -,钢筋类型,T,代表螺纹钢筋,R,代表圆面钢筋,20 -,钢筋直径,03 -,钢筋编号,200 -,两钢筋之间的间距,(NF)-,钢筋位置,NF,代表近面钢筋（其他详细说明见下）,AS -,钢筋形式,（其他详细说明见下）,钢筋位置及形式的具体描述：,1,、位置：,(T)TOP,顶面钢筋,(B)BOTTOM,底面钢筋,(NF)NEAR FACE,近面钢筋,(FF)FAR FACE,远面钢筋,(EF)EACH FACE,每面钢筋,(BF)BOTH FACE,双面钢筋,(T)/(B)TOP SLAB,顶板顶面（底面）钢筋,(T)/(B)BOTTOM SLAB,底板顶面（底面）钢筋,2,、形式,AP,交错布置，两钢筋长度不相等,AR,交错布置,AS,交错布置，两钢筋长度相等,LV,钢筋长度可变化,V,在洞口处钢筋长度可变化,RL,非标准长度,L-BAR L,型钢筋,U-BAR U,型钢筋,在钢筋剖面、断面及,大样图上，钢筋图上,表达的内容一般包括,:,类型 和 编号,见右图：,（右图为特,殊的情况，包括了其,他的信息）,二、钢筋图的绘制,1,、绘图注意事项：,1,、绘图的顺序采用：先画剖面，在根据剖面画平面和立面，再做详图。,2,、钢筋在,C.J.,缝处一定要错开搭界，搭界长度根据设计说明来确定。在,M.J.,缝处一定要断开。,3,、钢筋长度最长不得超过,12m.,4,、尽量减少钢筋的样式和出现零碎的钢筋。,5,、钢筋图的保护层、点筋、弯起、搭界头等的规定见下页。,2,、钢筋图的绘制要求,(,根据比例计算,),：,2,、钢筋图的绘制要求,(,根据下表应用,),：,本堂课培训结束,谢谢大家！,
