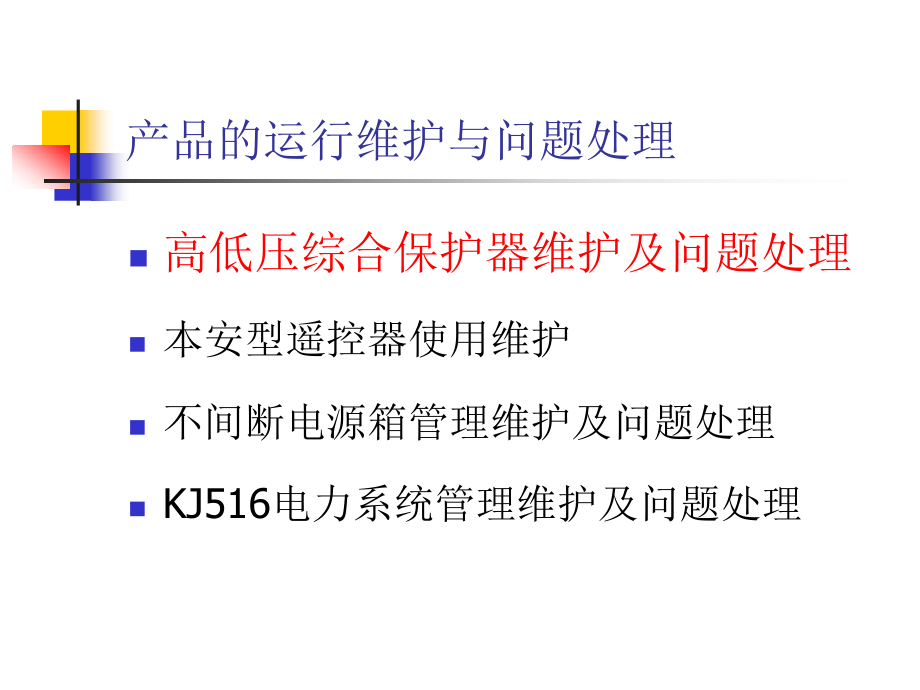

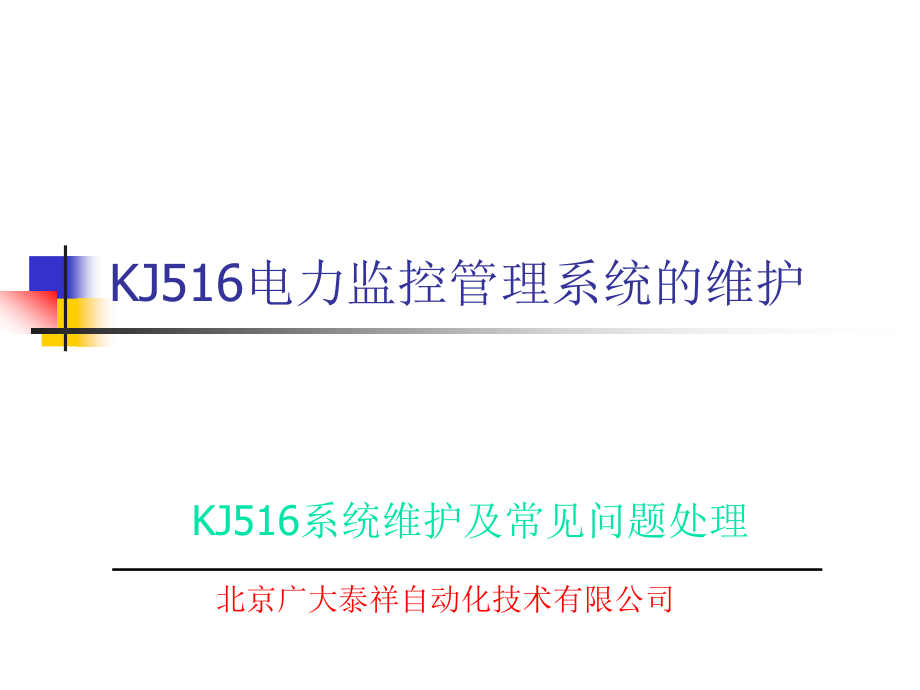

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,KJ516,电力监控管理系统的维护,KJ516,系统维护及常见问题处理,北京广大泰祥自动化技术有限公司,产品的运行维护与问题处理,高低压综合保护器维护及问题处理,本安型遥控器使用维护,不间断电源箱管理维护及问题处理,KJ516,电力系统管理维护及问题处理,高压综合保护器,一、高压综保的运行维护,1,、装置投运,a),装置投运后，应首先做三次本地遥控分、闸，检测分合闸机 构操作是否正常；,b),投入电源，显示器分闸,/,合闸状态指示灯常亮，通讯灯闪烁，其余指示灯灭；,c),初次安装时应做三次本地漏电试验、绝缘试验、过流试验，装置应可靠动作；,d),装置应投入相序告警，在有负荷电流时检查相序是否正确；,e),接入系统时，如果采用,CAN,接口通讯，应首先进行,MACID,检测，检测网络中是否有冲突的节点。,高压综合保护器,2,、井下在线运行的高低压综保内部后备电池的维护,对与长时间带电运行的保护器，要求每三十天对综保进行一次放电。放电方法,:,需要对开关停电检修，拉出断路器小车后综保无交流供电此时综保显示器仍然点亮，不休眠显示器直至综保内电池电源耗尽。再恢开关送电对综保进行充电方法进行。,3,、井下长期备用的高低压综保内部后备电池的维,对与长时间备用的保护器，要求每三十天对综保进行一次放电和充电。充放电方法,:,推入开关断路器小车使综保在交流供电下工作后，然后拉出断路器小车然后供电此时综保显示器仍然点亮，不休眠显示器直至综保内电池电源耗尽。再恢开关送电对综保进行充电方法进行，充电时间不小于,24,小时。,高压综合保护器,二、高压综保改造后常见问题处理,1,、显示器不亮,综保无正常工作,:,检查三项保险管是否烧断，三项,100V,电压是否正确接到综保电源输入端,高压综合保护器,二、高压综保改造后常见问题处理,1,、显示器不亮,b),综保输出电压问题,:,拔掉综保上显示器插头，检查综保上显示器接线端口是否有,DC5V,电压。如无,DC5V,输出，更换保护器。,c),综保上显示器接线端口有,DC5V,电压输入：插上显示器，测量显示器上接线端子是否有,DC5V,电压，如果有,DC5V,电压，可能显示器有问题更换显示器。如没有电压可能显示器线或插接头有问题，检查显示器和插接头是否接触良好。,高压综合保护器,3,、显示器与主机通讯失败（指示灯常亮）,a),检查显示器与主机的通讯线,b),在录波时会出现短暂的通讯失败,4,、显示器通讯指示灯常亮或不亮,a),主机忙（如正在录波等）,短暂等待,b),主机故障,返厂维修,高压综合保护器,2,、显示器显示字迹不清晰,用小一字螺丝刀调整显示器对比度（右侧的可调电位器）,高压综合保护器,5,、按下开关柜门合闸按钮无响应,a),检查门闭锁行程触点是否接触良好,b),检查断路器行程触点是否接触良好,c),永磁体开关需要等待一会储能，储能结束再试,高压综合保护器,a),更换遥控器后重新测试,7,、推入断路器小车，开关自动合闸,a),检查柜门合闸按钮触点是否接触不良,b),检查综保遥控合闸出口是否常闭,如果常闭返厂维修,6,、柜门合闸按钮能合闸但遥控器合闸开关无响应,b),检查综保遥控合闸出口接线，是否接触良好。,高压综合保护器,8,、按下开关柜门合闸按钮，机构动作但一直合不上闸,此现象电动开关出现情况较多，一般为机械问题，检查分励联动机构是否能正常复位，通过调节分励线圈与联动机构相对距离能解决。,高压综合保护器,a),遥控器分闸测试能否正常分闸,b),多次按下柜门按钮观察分励线圈有轻微动作，软后通过调节分励线圈与联动机构相对距离解决不能分闸，产生的原因一般是线圈的驱动连杆机构的原因。,c),分励线圈的电源从一项交流半波整流驱动改成两项交流半波整流后驱动,9,、柜门分闸按钮不能分闸,高压综合保护器,10,、开关合闸后立即跳闸,a),无故障事件产生，检查分闸按钮及分闸回来引起的开关分闸,b),有事件产生：检查定值是否设置有问题,c),根据产生的事件信息，检查外部回路接线,高压综合保护器,a),有相应事件产生，检查综保遥控分闸出口回路线路,11,、开关柜门试验按钮开关不动作,b),无事件产生，检查按钮按下时是否接触良好,高压综合保护器,12,、断路器小车推入，就产生很高的零序电压,a),检查断路器,6000V/100V,电压互感器上原配接线错误,b),检查漏电试验按钮是否接触不良，把一项电压直接输入综保,高压综合保护器,13,、开关启动时零序电流随负荷电流变大而变大,检查断路器小车的电流互感器,1K1,，,1K2,；,2K1,，,2K2,两个绕组中不使用的绕组在电流互感器端子上直接短接,综保故障闭锁接点未串入合闸回路中,15,、开关跳闸后，合不上闸,a),故障信号未复位,b),故障未处理，一直检测到故障存在,14,、故障时综保不闭锁开关柜门按钮合闸,高压综合保护器,16,、开关合分闸状态位相反,a),综保合闸判断改成外接常开触点,b),控制字里合闸状态位取反,高压综合保护器,17,、失压故障,a),开关上级开关停电不跳闸，,综保内失压定值延时时间设置错误,重新设置定值延时时间,0,1.0,秒,b),开关失压动作无延时瞬间动作，,对于电动合闸机构的开关，为开关原失压线圈未拆除所造成；对于永磁合闸机构的，为开关永磁控制器内的失压保护未取消，失压检测电路的未断开所造成。,高压综合保护器,18,、绝缘监视故障,绝缘监视短路、开路，为绝缘监视回路接线有误，着重查查后腔绝缘电阻接线回,高压综合保护器,19,、相序错误报警,由于综保接线造成的,UA,、,UB,、,UC,三相电压与,IA,、,IC,相电流未各相对应，造成电压与电流相序错误，造成综保实测功率与实际功率不一致。,应通过录波分析软件录波后，分析其各相电压与电流的相位对应关系，找出错误的接线。,a,、原则是电流滞后电压,090,度，滞后角度的余弦值对应功率因数,b,、如果某相或两相电流找不到对应的电压，则考虑电流极性是否相反（即电流的同名端相反），将电流相角调整后分析，调整方法是“角度大于,180,度的减去,180,度，否则加上,180,度”，调整后继续找对应的电压相。,c,、原则是“,IA-IC=240,度或者是负,120,度，误差,10,度以内为正常。,高压综合保护器,20,电压错误,高压综合保护器,21,、电流错误,a),缺失某相电流,检查电流接线，是否有虚接或断路，检查综保的电流输入公共端接线是否存在漏接,b)B,相电流等于零，,A,相、,C,相电流相等,电流输入公共端接线未接,高压综合保护器,c)B,相电流等于,A,相（,C,相）的倍,A,相或,C,相电流互感器同名端接反，造成,A,相或,C,相任一相电流反相，见电流相量图,低压综合保护器,一、低压综保的运行维护,1,、装置投运,a),装置投运后，应首先做三次本地遥控分、闸，检测分合闸机 构操作是否正常；,b),投入电源，显示器分闸,/,合闸状态指示灯常亮，通讯灯闪烁，其余指示灯灭；,c),初次安装时应做三次本地漏电试验、绝缘试验、过流试验，装置应可靠动作；,d),装置应投入相序告警，在有负荷电流时检查相序是否正确；,e),接入系统时，如果采用,CAN,接口通讯，应首先进行,MACID,检测，检测网络中是否有冲突的节点。,低压综合保护器,2,、井下在线运行的低低压综保内部后备电池的维护,对与长时间带电运行的保护器，要求每三十天对综保进行一次放电。放电方法,:,需要对开关停电检修，断开隔离开关后综保无交流供电此时综保显示器仍然点亮，不休眠显示器直至综保内电池电源耗尽。再恢开关送电对综保进行充电方法进行。,3,、井下长期备用的低压综保内部后备电池的维,对与长时间备用的保护器，要求每三十天对综保进行一次放电和充电。充放电方法,:,接通隔离开关后使综保在交流供电下工作后，断开隔离转换开关此时综保显示器仍然点亮，不休眠显示器直至综保内电池电源耗尽。再恢开关送电对综保进行充电方法进行，充电时间不小于,24,小时。,低压综合保护器,二、低压综保改造后常见问题处理,1,、,显示器无显示,a),检查显示器连接线松动是否松动或连接线被挤断，重新插接显示器连接插头或接线。,b),如插头和连接线正常，测量综保端接线端子是否有,DC5V,供电电源，如有则为显示器损坏，需更换显示器。,c),如测量综保端接线端子无,DC5V,供电电源，则为综保主机损坏，需更换综保。,d),更换时需要注意综保与显示器的匹配问题，检查综保产品合格证上所标注的显示程序版本号是否与显示器上的版本号一致。,低压综合保护器,二、低压综保改造后常见问题处理,2,、,开机自检失败,a),通讯失败，检查显示器,RS485,通讯的,A,、,B,线是否断线或接线松脱，重新插接显示器连接插头或接线。,b),定值错误，使用测试软件检查综保内出厂配置定值是否存在未初始化，如存在非法定值，需要重新设置。,c),读取电量错误，综保正常工作中异常断电因其，综保会自动读取备用电量数据，重新读取成功后，故障消除。,d),保护,cpu,通讯错误，通讯,CPU,与保护,CPU,通讯不正常，综保主机需要重新上电。,d),如上检查都正常，则为综保主机故障，需更换综保主机。,更换时需要注意综保与显示器的匹配问题，检查综保产品合格 证上 所标注的显示程序版本号是否与显示器上的版本号一致。,低压综合保护器,二、低压综保改造后常见问题处理,3,、,分合闸回路故障,a),开关柜门合闸按钮控制不合闸，或综保远控合闸不合闸。,应检查合闸回路控制接线，着重检查合闸按钮按下后是否接触良好，综保远控合闸控制接点输出是否正常，综保故障闭锁接点输出是否正常，给合闸线圈供电的全桥输入、输出电压是否正常，合闸线圈是否正常，合闸机械机构是否正常。,b),开关柜门分闸按钮控制不合闸，或综保远控分励不分闸。,应检查分闸回路控制接线，着重检查分闸按钮按下后是否接触良好，综保远控分励控制接点输出是否正常，分励线圈是否正常，分闸机械机构是否正常。,低压综合保护器,二、低压综保改造后常见问题处理,4,、,电压故障错误,a),合闸前电压显示错误，检查控制变压器一次侧输入抽头是否正确接线，线路电压互感器输入、输出电压是否正常。,b),合闸后显示电压错误，检查三相电抗器一次侧输入抽头是否正确接线，二次同步电压输出是否正常。,低压综合保护器,二、低压综保改造后常见问题处理,5,、,功率或相序错误,a),综保接线造成的,UA,、,UB,、,UC,三相电压与,IA,、,IB,、,IC,三相电流未各相对应，造成电压与电流相序错误，造成综保实测功率与实际功率不一致。,b),检查电压、电流互感器一、二次同名端是否一致。,c),检查从电压互感器接线端子，经过保险管、断路器与前门航空插头、前门接线端子排后，接线综保接线端子上的,A,、,B,、,C,相电压接线是否一致。,d),检查从电流互感器接线端子，经过断路器与前门航空插头、前门接线端子排，接线综保接线端子上的,A,、,B,、,C,相电流是否一致。,低压综合保护器,二、低压综保改造后常见问题处理,5,、,总开关漏电不跳闸,低压综合保护器,5,、,总开关漏电不跳闸,低压综合保护器,5,、,总开关漏电不跳闸,低压综合保护器,5,、,总开关漏电不跳闸,低压综合保护器,5,、,分开关漏电不跳闸,低压综合保护器,5,、,分开关漏电不跳闸,低压综合保护器,5,、,分开关漏电不跳闸,低压综合保护器,二、低压综保改造后常见问题处理,7,、,开关频繁发生漏电跳闸,a),检查综保定值表内的保护是否正确设定。,b),做开关漏电试验，验证开关本身的动作可靠性。,c),对开关所带线路及设备的每相对地绝缘进行测量，确保线路及设备的绝缘值达到要求。,d),如经以上检查与处理故障仍未解决，请联系厂家处理，并将故障录波数据与综保内的定值表与事件列表及开关所在支路的供电系统图一同打包发给厂家，以便做技术分析，定位漏电故障原因，找到相应的解决办法。,低压综合保护器,二、低压综保改造后常见问题处理,8,、,分开关发生漏电顶总开关跳闸,a),检查总开关综保定值表内的绝缘监视保护是否正确设定，特别检查漏电延时是否为,200250ms,延时时间。,b),检查分开关综保定值表内的零序电流保护是否正确设定。,c),做开关漏电试验，验证开关本身的动作可靠性。,d),对开关所带线路及设备的每相对地绝缘进行测量，确保线路及设备的绝缘值达到要求。,e),在总开关断路器负荷侧加我公司所提供的网路对地补偿电容组件，,f),如经以上检查与处理故障仍未解决，请联系厂家处理，并将故障录波数据与综保内的定值表与事件列表一同打包发给厂家,本安型遥控器,本安遥控器的使用,1,、,初次使用遥控发送器时，将电池电源隔离片抽出，遥控发送器投入使用。,2,、本品共设,6,个按键，按键的定义操作使用,3,、本品按键为轻触薄膜键，使用过程中切勿用力过大损坏按键。,4,、产品外观应保持清洁，不得用带有油污的手指操作按键。,5,、遥控发送器的发射角度为,15,，操作时应把信号发射端尽量正对受控设备接收端口。,本安型遥控器,本安遥控器的使用,6,、,因井下变电所开关摆放集中，高低压开关一般对脸放置，因开关之间相对距离过窄，加之开关观察窗玻璃对遥控发送器发射的红外线的反射和扩散作用，使用时应尽量缩短遥控发送器和开关之间的距离，并用手遮挡左右反射角，用身体遮挡向后的反射角，避免邻近或背后的开关受影响，造成误操作或跳闸事故的发生。,7,、定期检查遥控器内电池的电压，电池电压低于,2.8V,时请及时更换，不使用时尽量将电池电源隔离片重新插回，避免因其自身漏电，从而影响电池使用时间。,本安型遥控器使用维护,本安遥控器的使用,6,、,电池属于易耗件，当遥控器电池电量耗尽时及时更换。,不间断电源箱,一、电源箱的管理与维护,1,、,日常工作中应加强不间断电源的运行、维护、测试工作，保证不间断电源的正常工作。,2,、制订完善的不间断电源运行、定期维护制度，特别是蓄电池充放电广利制度。必须严格落实制度，做到维护保养到位、性能正常、记录完整、准确。,3,、对不间断电源，要求每二十天对电源的蓄电池进行一次放电循环，可以使用专用放电仪器放电，没有专用放电仪器的单位，可暂采用停止充电电源，带负荷运行,2,小时，再回复充电电源的方法进行。,不间断电源箱,一、电源箱的管理与维护,4,、放电时应注意：,a),放电前后应保证不间断电源所带设备系统的正常工作。,b),放电时不能过放电，放电后必须在,12h,内补充电，否则将造成蓄电池的永久损坏。,c),放电程度按蓄电池的相关规定执行。,d),蓄电池容量低于,80%,时未寿命终止。,5,、对库存备用的电源或蓄电池备件，应每隔,3,个月进行一次充放电循环，存放时间最长不能超过,1,年。,不间断电源箱,二、电源箱的问题处理,1,、无电压输出：,a),电源保险管烧坏：更换电源保险管,b),线路板故障：与厂家联系,c),门控开关问题：门控开关闭合不到位或损坏，重新检查或更换开关,2,、后备电源拒投,a),电池电压过低,:,更换同厂家同规格电池组,b),控制电路故障,:,与供货厂家联系维修,c),门控开关问题,:,检查门控开关是否打开或闭合不到位,不间断电源箱,二、电源箱的问题处理,3,、后备时间短：,a),蓄电池老化,:,更换同厂家同规格电池组,b),蓄电池受损：更换同厂家同规格电池组,谢谢观赏,
