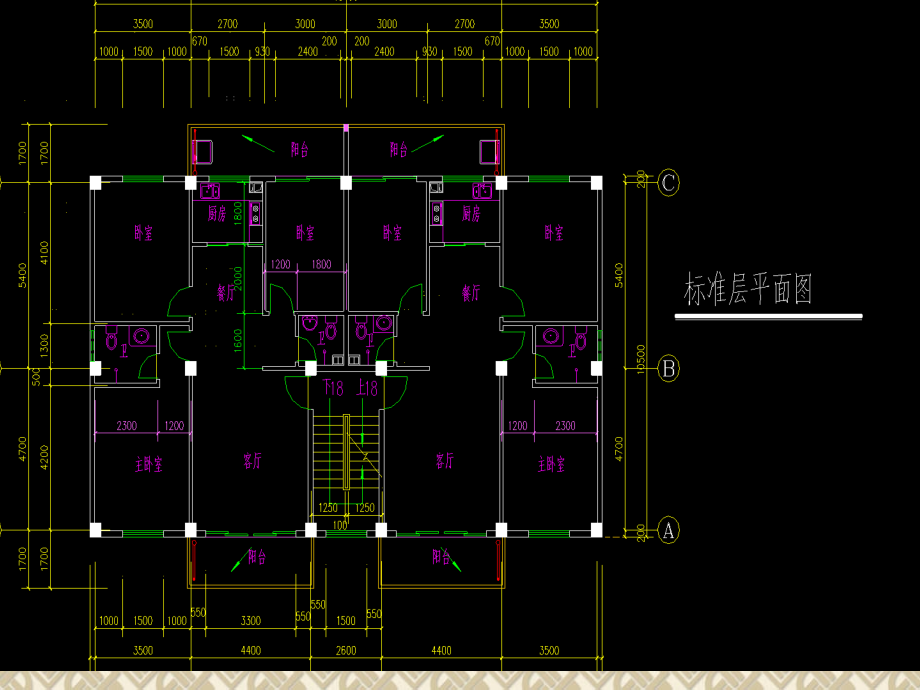

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,作业：画平面图,一、目的要求,通过本作业熟悉民用建筑平面图的绘制，掌握模数的应用和定位轴线的标注方法，训练绘制和识读施工图的能力。,二、设计条件,1,、某框架结构住宅楼层高为,3.00m,，框架柱尺寸为,400mm400mm,。,2,、外墙、梯间墙、分户墙为厚度,180mm,，其余为,120mm,三、作业深度及要求,用,A3,图纸一张，按建筑制图标准规定。比例,1,：,100,作业：墙身大样,一、目的要求,通过本作业掌握除屋顶檐口外的墙身剖面构造，训练绘制和识读施工图的能力。,二、设计条件,1,、某砖混结构办公楼层高为,3.30m,，室内外高差为,0.45m,，层数二层，窗洞口尺寸为,1800mm1800mm,。,2,、外墙为砖墙，厚度,240mm,。,三、作业深度及要求,用,A3,图纸一张，按建筑制图标准规定，绘制外墙墙身节点详图。要求将节点详图按顺序 自下而上布置在同一垂直轴线（即墙身定位轴线）上。比例,1,：,10,。,节点详图,墙身构造,（,1,）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪、内外墙面抹灰，剖切到的部分用材料图例表示。,（,2,）用引出线注明勒脚做法，标注勒脚高度。,（,3,）用多层构造引出线注明散水和明沟各层做法，标 注散水和明沟的宽度、排水方向和坡度值。,（,4,）表示防潮层位置，注明做法。,（,5,）标注定位轴线及编号圆圈，标注墙身厚度（在轴线 两边分别标注）和室内外地面标高。,（,6,）画出内外窗台和窗框，标注细部尺寸，标注外窗台的排水方向。标注窗台标高（结构面标高）。,（,7,）表示清楚过梁的断面形式，标注有关尺寸。,（,8,）标注过梁底面（结构面）标高。,（,9,）注写图名和比例。即,墙身剖面节点图,1,：,10,楼梯设计,一、目的要求,掌握楼梯构造设计的主要内容，训练绘制和识读施工图的能力。,二、设计条件,1,、某住宅为三层，层高为,3.00m,，室内外地面高差为,0.60m,。,2,、该住宅的楼梯为双跑平行楼梯，楼梯间的开间为,2.60m,，进深为,5.20m,，楼梯底层做通道，如图所示。,3,、现浇式钢筋混凝土楼梯。梯段形式、步数、踏步尺寸、栏杆、（栏板）形式、所选用的材料及尺寸根据所学知识由学生自己确定。,4,、楼梯间的墙为,180,砖墙，地面作法由学生自定。,三、作业要求及深度,1,、,本作业共包括六个图：首层平面图、标准层平面图、顶层平面图、楼梯剖面图、栏杆（栏板）详图、踏步详图。,2,、,比例：平面图和剖面图为,1,：,40,，详图为,1:10,1,：,20,3,、,使用绘图纸绘制,3,号图二张。,4,、,深度：,（,1,）在楼梯各平面图中绘出定位轴线，标出定位轴线至墙边的尺寸。标注楼梯的上、下指示箭头和踏步数。,（,2,）在楼梯各层平面图中注明中间平台及各层地面的标高。,（,3,）在首层楼梯平面图上注明剖面剖切线的位置及编号，注意剖切线的剖视方向。剖切线应通过楼梯间的门和窗。,（,4,）平面图上标注三道尺寸,a.,进深方向,第一道：平台净宽、梯段长,=,踏面宽,步数,第二道：楼梯间进深轴线尺寸。,b.,开间方向,第一道：楼梯段宽度和楼梯井宽。,第二道：楼梯间开间轴线尺寸。,（,5,）剖面图的内容为：楼梯的断面形式，栏杆（栏板）、扶手的形式，墙、楼板和楼层地面、顶棚、台阶、室外地面、楼层地面等。,（,6,）剖面图应标注材料图例及竖向尺寸。梯段高,=,踏步高,级数,（,7,）标注标高：室内地面、室外地面、各层平台、各层地面。,（,8,）在剖面图中给出定位轴线，并标注定位轴线间的尺寸。,（,9,）详图应注明材料图例，作法和尺寸。注出详图编号。,一、目的要求,通过作业了解和掌握民用建筑屋顶构造设计的程序、内容和深度，对屋顶设计施工图的性质和内容有较完整的了解，进一步掌握绘制和识读施工图的能力。,二、设计条件,1,、某住宅楼同作业一（楼梯上人）。,2,、结构类型：框架结构。,3,、屋顶类型：平屋顶。,4,、排水方式：有组织排水，檐口排水形式由学生自定。,5,、防水方案：刚性防水。,作业 平屋顶构造,三、作业要求及深度,用,A3,图纸二张，按建筑制图标准的规定，绘制该屋顶排水平面图和屋顶构造节点详图。,1,、屋顶平面图 比例,1,：,100,（,1,）画出各坡面分水线、檐沟或女儿墙和天沟、雨水口等，刚性防水屋面还应画出纵横分仓缝。,（,2,）标注屋面、檐沟的排水方向和坡度值，突出屋面部分的有关尺寸。,（,3,）标注各转角处及雨水管附近的定位轴线和编号。,（,4,）外部标注两道尺寸（即轴线尺寸和雨水口到邻近轴线的距离或雨水口的间距）。,（,5,）标注详图索引符号，注写图名和比例。,2,、屋顶节点详图 比例,1,：,10,或,1,：,20,（,1,）檐口构造,表示清楚女儿墙压顶构造、泛水构造、屋顶各层构造和天沟形式等，用多层构造引出线注明屋顶各层构造做法，标注屋面排水方向和坡度值，标注详图符号和比例，剖切到的部分用材料图例表示。,（,2,）雨水口构造：表示清楚雨水口的形式，雨水口处的防水处理，注明细部做法，标注有关尺寸、详图符号和比例。,
