基地分析详解.ppt

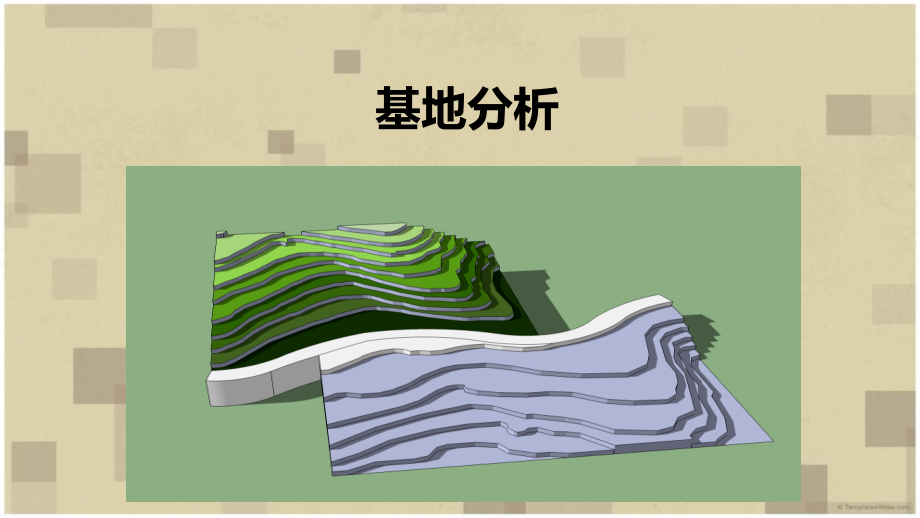

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,基地分析,基地分析,日照分析,风向分析,东南风,迎风面,迎风面,迎风面,迎风面,顺风面,景观朝向,较好的景观朝向,较内向型的景观朝向,最佳景观朝向,基地剖面地形分析,4,2,1,2,3,3,4,1,5,5,1-1,剖 面 坡度 约,20%,坡面分析：,山体坡度较平缓，地处迎风面，通风良好，采光较好，适宜安置主体建筑，且靠近公路处有较为宽敞的平地，可安置入口停车位，适宜作为主入口的位置。,2-2,剖 面 坡度 约,18%,3-3,剖 面 坡度 约,21%,4-4,剖 面 坡度 约,20%,坡面分析：,山体坡度较平缓，地处顺风面，通风良好，但是会有西晒的问题。,坡面分析：,山体坡度较平缓，地处迎风面，通风良好，采光很好，地处山脊，有三面视景，景观与朝向都最佳。,坡面分析：,山体坡度较大，日照一般，不适合建筑选址，但是可以建造户外活动场地。,5-5,剖 面 坡度 约,47%,1,3,2,4,地形分区,可设置出入口,可设置出入口,最佳景观,湖面,基地左端,景观较好，地势较开阔，可设置主要活动场所。较适宜建造。,基地中段,景观最佳，最适宜建造。,基地右端,三面环山，内向型景观，可设置活动场所，不宜建造。,I,III,IV,II,I,类型,山嘴型坡地，拥有良好的日照和景观朝向，可设置主要活动场所，较适宜建造。,II,类型,山坳型坡地，因为夹角较大，同样拥有较好的日照和景观朝向，较适宜设置活动场所，较适宜建造。,III,类型,山嘴型坡地，中段有突出的山脊，拥有整段地形中最好的景观朝向，建造最适宜地段。,IV,类型,山坳型坡地，易形成冲沟，建造比较麻烦。,11,剖面,22,剖面,33,剖面,44,剖面,55,剖面,1,1,剖面,上端较缓，开阔处可开辟活动场所，同时属外向型景观，还可设观景场所；下端较陡，可设室外活动项目，例如：攀岩。设置建筑有一定难度。,适用建筑手法：跌落，错迭和掉层。,2,2,剖面,坡度较缓，景观较好，采光不理想，而且地形已形成冲沟，建筑处理存在难度。,适用建筑手法：错层，错迭，跌落和掉层。,3,3,剖面,山体坡度平缓，而且采光，通风，景观朝向都很理想，建筑宜设置此处，充分发挥基地优势，是基地的最佳位置。,适用建筑手法：错层，掉层和筑台。,44,剖面,处于顺风坡面，坡度较大，采光不理想，景观为内向型景观，可设置景观小品，来弥补地势的不足。,适用建筑手法：错迭和掉层。,55,剖面,坡度大，易形成冲沟，山谷风，采光不理想，不建造。,
