KD可空转立式泵全面解析.pptx

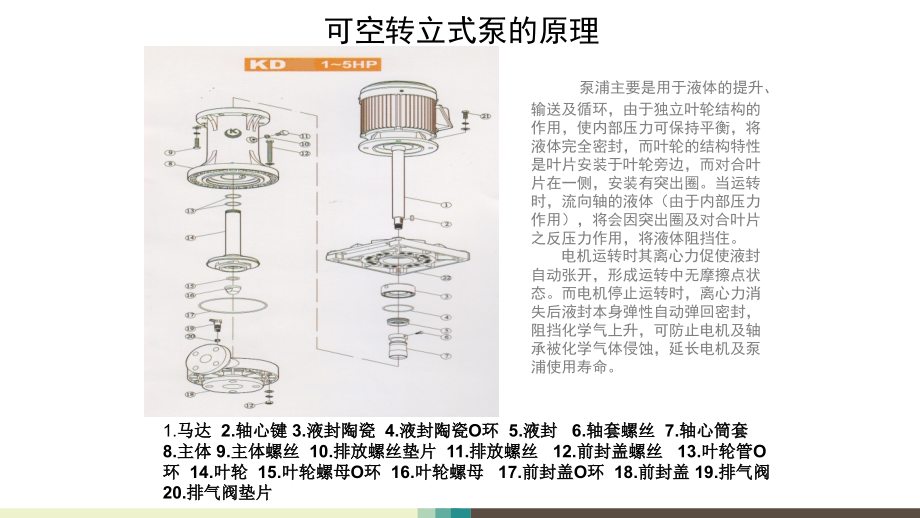

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,KD,可空转立式泵全面解析,可空转立式泵的原理,泵浦主要是用于液体的提升、输送及循环，由于独立叶轮结构的作用，使内部压力可保持平衡，将液体完全密封，而叶轮的结构特性是叶片安装于叶轮旁边，而对合叶片在一侧，安装有突出圈。当运转时，流向轴的液体（由于内部压力作用），将会因突出圈及对合叶片之反压力作用，将液体阻挡住。电机运转时其离心力促使液封自动张开，形成运转中无摩擦点状态。而电机停止运转时，离心力消失后液封本身弹性自动弹回密封，阻挡化学气上升，可防止电机及轴承被化学气体侵蚀，延长电机及泵浦使用寿命。,1.,马达,2.,轴心键,3.,液封陶瓷,4.,液封陶瓷,O,环,5.,液封,6.,轴套螺丝,7.,轴心筒套,8.,主体,9.,主体螺丝,10.,排放螺丝垫片,11.,排放螺丝,12.,前封盖螺丝,13.,叶轮管,O,环,14.,叶轮,15.,叶轮螺母,O,环,16.,叶轮螺母,17.,前封盖,O,环,18.,前封盖,19.,排气阀,20.,排气阀垫片,可空转立式泵,专业知识,立式泵也称液下泵，可代替管道泵使用，分为槽内泵和槽外泵。,泵浦电机：台湾东元，大同，高崎等知名品牌配套，品质保证。,橡胶材质：用于,O,环，垫片，单向阀等密封件。,EPDM,（乙烯丙烯）耐一般酸碱，,NBR,（丁晴橡胶）耐油耐苯，,VITON,（六氟橡胶）耐强酸，高温，不耐碱。,塑胶材质：适用泵浦本体，滤筒，管配件。,FRPP,（聚丙烯），最高耐温,75,度，,PVC,（聚氯乙烯），耐油耐苯，最高耐温,65,度，,PVDF,（聚偏氟乙烯），耐强酸碱，最高工作温度,110,度，其他的还有,ABS,，,CPVC,等。,公英制转换,:1,英制,=25DN,直径,:32MM,1-1/2,英制,=40DN,直径,:50MM,2,英制,=50DN,，直径：,63MM,2-1/2,英制,=65DN,直径：,75MM,3,英制,=80DN,直径：,90MM,4,英制,=100DN,直径：,110MM,以此换算。,功率：,1,马力（,HP,）,=0.75KW,，以此换算。,流量：单位时间内液体的通过量。例：,500L/M=30000L/H,，即，,30T/H,扬程：理想状态下，水泵打水的垂直高度。同一泵浦特定时间下，流量与扬程成反比,KD,泵的用途及特点,最少空气混合、较大扬程、可空转,1.,泵浦本体采用,FRPP,、,CFRPP,及,PVDF,材质，具有耐高温耐腐蚀之特性。,2.,干式液封：可确保防止马达及轴承被化学气体浸蚀，延长马达及泵浦之使用寿命。,3.,此款产品如用于高腐蚀性药液及环境下，建议另选钛金属螺丝，马达另选择购经环氧树脂（,E POXY),涂装处理，增强耐腐蚀性及使用寿命。,KD,泵主要用在线路板上蚀刻上、喷涂涂装、废气塔、化学镍过滤机上。,此款产品主要是用于槽外，也可作槽内泵，但进口必须接塑料（不能直接放进酸碱槽中，否则腐蚀螺,),KD,泵的规格及流量,应用领域,立式泵安装,安装注意事项,泵浦安装时，筒槽液位高度应与泵头处,1/2,处齐平，入口处为安全起见，必须装置过滤网以免吸入杂物损坏泵浦。（滤网孔面各约直径,5,倍以上），在特殊环境下使用如需安装防爆或而压防爆之马达，请与本公司技术人员商谈。在含有化学气体环境下使用，必须选择特殊处理有防蚀漆之马达。,谢谢观看,KD,可空转立式泵全面解析,Keynote Speaker,mm/dd/yyyy,
