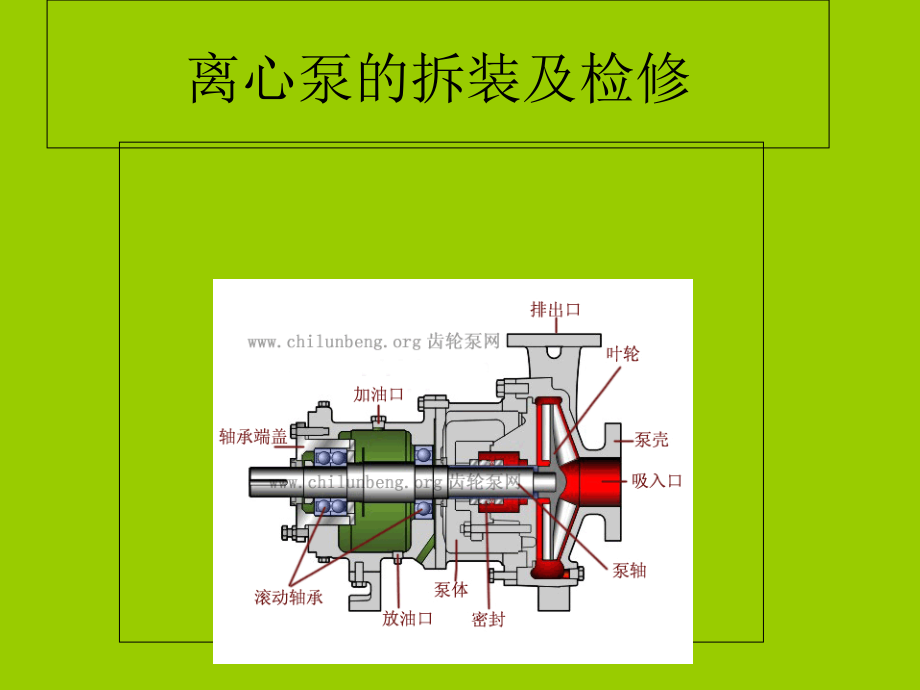

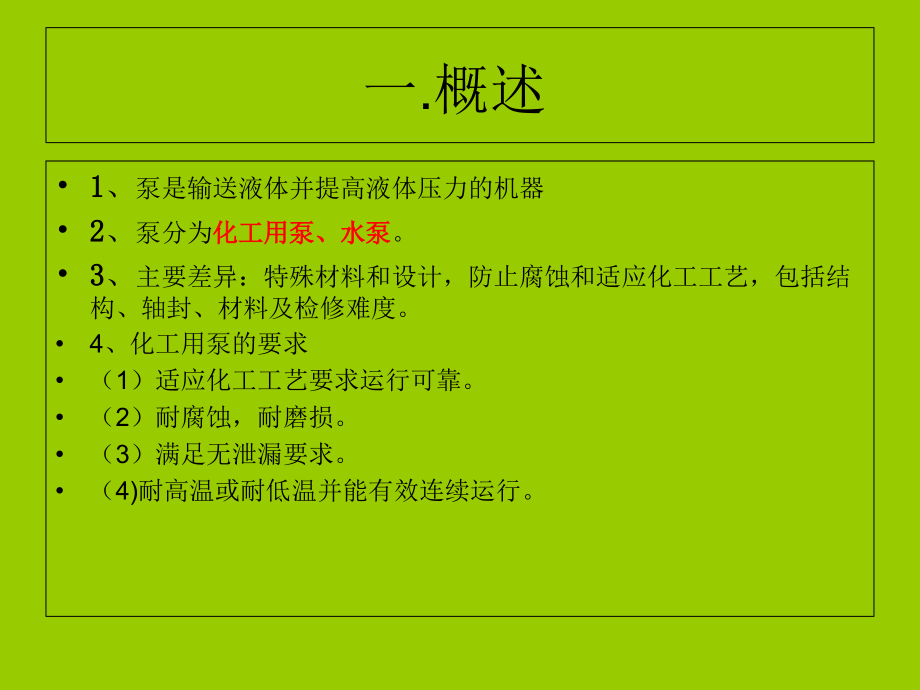

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,离心泵的拆装及检修,一.概述,1,、,泵是输送液体并提高液体压力的机器,2,、,泵分为,化工用泵、水泵,。,3,、,主要差异：特殊材料和设计，防止腐蚀和适应化工工艺，包括结构、轴封、材料及检修难度。,4、化工用泵的要求,（1）适应化工工艺要求运行可靠。,（2）耐腐蚀，耐磨损。,（3）满足无泄漏要求。,（4)耐高温或耐低温并能有效连续运行。,离心泵的工作原理、分类、型号及结构,（一）离心泵的装置和工作原理,1、为了使离心泵正常工作，,离心泵必须配备一定的管路,和管件，这种配备有一定管,路系统的离心泵称为离心泵,装置。图a所示为离心泵的一,般装置示意图，主要有底阀、,吸入管路、排除阀、排出管线,等复查联轴器对正找中,1-底阀 2-吸入管路 3-吸入室 4-蜗壳5-阀门 6-排出管路 7-叶轮 8-电机,2.离心泵的工作原理,1、离心力,就象用一根绳子拉着石块做圆周运动,如果速度太快,绳子将会断开,石块将会飞出.这个就是所谓的离心，,离心泵内的液体是通过离心力的作用获得能量的。当液体由叶轮中心甩向外周时，吸入室内形成了低压，这样使被输送液体的液面和吸入室之间形成了一个压差，在该压差的作用下液体经吸入管源源不断地进入泵内，又源源不断地排出泵外。,离心泵的结构,离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。,1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。,2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。,3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。,4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。,5、密封环又称减漏环是为了增加回流阻力减少内漏，延缓叶轮和泵壳的使用寿命。,6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。,（二）离心泵的气缚,1.所谓的气缚是指:当泵壳内存有空气，因空气的密度比液体的密度小得多而产生较小的离心力。从而，贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内，即离心泵无自吸能力，使离心泵不能输送液体，此种现象称为“气缚现象”。,2.离心泵启动前，一定要向泵壳内充满水以后方可启动，否则将造成泵体发热、震动、出水量减少、对水泵造成损坏，造成设备事故。,离心泵产生气蚀的原因,1、被输送的介质温度过高；2、水池液位过低，有气体被吸入；3、泵的安装高度过高；4、流速和吸入管路上的阻力太大；5、吸入管道、压兰(指不带液封的)密封不好，有空气进入。,（三）离心泵的分类,离心泵的种类很多，其结构因使用目的而异。从使用上可分民用和工业用泵。,1.按液体吸入方式分为单吸式泵（液体从叶轮的一面进入）和双吸式泵（液体从叶轮的两面进入）；,2.按叶轮级数分为单级泵（泵轴上只装有一个叶轮）和多级泵（泵轴上装有串联的两个以上的叶轮）；,3.按叶轮结构分：敞开式叶轮离心泵半开式叶轮离心泵封闭式叶轮离心泵;,4.按工作压力分：低压离心泵中压离心泵高压离心泵;,5.按泵轴位置分：卧式离心泵边立式离心泵。,目前使用最多的是按其用途来分类，常用的类型有：水泵、耐腐蚀泵、油泵和杂质泵等。,离心泵型号的表示方法及含义,第一部分：阿拉伯数字，单位mm或，表示该泵吸入口直径。,如6d10015011 ，吸入口直径为6，相当于150mm.,如200d434 ，吸入口直径为200mm，相当于8.,第二部分：汉语拼音字母代表一种结构形式的泵，介绍如下：,BA、B、IS 单吸单级离心泵，IS根据ISO设计生产B、BA替代品。,BL 单吸单级悬臂式直联式离心泵。,SG、S、SA 双吸单级水平中开式离心泵。,SLA 双吸单级立式中开式离心泵。,D、DA 多级分段式离心泵。,DL 多级分段立式离心泵。,DS 多级矿山用第一级双吸分段式离心泵。,DK、DKS 多级中开式离心泵。,2GC 小型锅炉给水离心泵。,DG 多级单吸分段式锅炉给水离心泵。,DHSr5/4 高压锅炉给水泵（引进西德KSB公司）,R、HPK-S、HPK-Y 热水循环离心泵。,Y、YD、DY 单吸单级或多级离心泵。,BY 单吸单级悬臂式离心泵。,YS、SY 单级双吸离心泵。,YG 管道离心油泵。,KYT、KDT、DYT、YT 简式多级离心泵。,G、BG 管道离心泵。,ISAG 单级立式管道泵。,GN、N、NB 凝结水泵。,DF 单吸多级耐腐蚀泵。,F、AF、BF 单吸单级悬臂式耐腐蚀泵。,PW 污水离心泵。,PWF 立式耐腐蚀污水离心泵。,PN、PNL 泥浆泵。,PH 单级单吸卧式灰渣泵。,J、JD、SD 单吸多级离心式深井泵。,CL、RSV、RSVW、RSL 船用离心泵。,TC、EX 自吸式离心泵。,SZ-1、SZ-3、SZ-4 水环式真空泵。,第三部分：有阿拉伯数字组成,1、表示泵的额定流量和额定扬程，DKS750-550 中“750-550”表示该泵额定流量为750m,3,，额定扬程550m.,2、表示泵的额定扬程，4B 54 中“54”表示该泵额定扬程54m。,D30015011型号中，“150”是表示该泵单级扬程为150m.,“11”是表示泵的级数。,3、表示泵的比转数的十分之一。如：8sh-9和10sh-6型号中的“9”、“6”是表示该泵的比转数被10除得到的整数，即该泵的比转数为90和60。,4、特殊性：如SD1014型的深井泵型号中的“10”是表示该泵下井的井筒套管不能小于10。,第四部分：是“”后面的阿拉伯数字，表示该离心泵的级数。如D30015011型号中“11”表示该泵是11级叶轮。还有在末尾加注英文A、B、C字母的，表示该泵经过技术改造，车削叶轮直径等。还有在型号字母右下角标注罗马字母、字样，是表示采用不同的材料制造泵体或各部件等。,离心泵的基本参数,1、流量,离心泵的流量是指泵在单位时间内输送出的液体数量。,容积流量与重量流量的关系：,G=Rq,式中：r液体密度kg/dm,3,，Q容积流量m,3,/s、m,3,/h、L/s，,G重量流量kg/s。,2、扬程,泵的扬程是指单位重量的液体通过泵后获得的能量，用H表示单位m。,泵在工作中其扬程的大小是用压力表测得的，其单位Pa、MPa。,3、功率,单位时间内所做的功叫做功率。,离心泵的基本参数,4、效率,有效功率与轴功率的比值称为效率,=N,有效,/N,轴,100%,5、转速,单位时间内泵叶轮旋转的圈数，单位r/min,6、比转数,标准泵应满足流量为75L/s，扬程为1m，有效功率为1P,S,，此时泵的转数，叫比转数。用n,s,7、叶轮允许吸入扬程,
