QSPII培训-The Edge系列培训资料（中文）.ppt

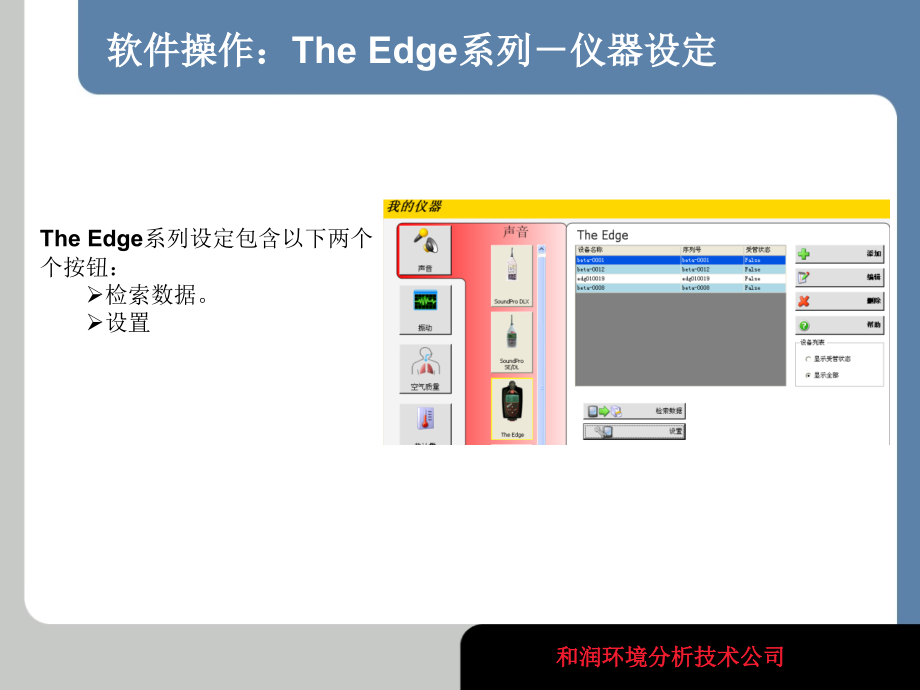

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,和润环境分析技术公司,The Edge,系列设定包含以下两个个按钮：,检索数据。,设置,软件操作：,The Edge,系列仪器设定,软件操作：,The Edge,系列仪器设定,打开,The Edge,的设定界面，该界面分为四个部分：,Edge,设备：当前连接的仪器,型号：选择已连接的仪器型号,参数设定区：修改参数的位置,已保存的设定：可以把经常使用的设定保存下来，下次使用直接调用,在所有设定完成后可点击“发送设置到仪器”完成仪器设定。,软件操作：,The Edge,系列仪器设定,在“配置”“剂量计”界面设定以下参数：,报警剂,阈值,交换率,上限,标准声级,响应档位,RMS,计权,峰值计权,设置名称,软件操作：,The Edge,系列仪器设定,在“配置”“显示”界面显示最多,18,种数据，选择显示位置后点击“设置选定项”的下拉箭头选择想要在仪器上显示的参数。,在“配置”“自动开启”界面可以设定两组自动开启程序。,注：两组时间不能有交叉。,软件操作：,The Edge,系列仪器设定,软件操作：,The Edge,系列仪器设定,在“配置”“安全性”界面可以选择锁定模式：,已解锁：仪器不能锁定,已锁定（允许测量视图）：仪器可锁定，锁定后可以看当前数据,已锁定（无测量视图）：锁定后不可看当前数据,在“命令”“标识”界面可以获取仪器序列号和修改序列号,软件操作：,The Edge,系列仪器设定,软件操作：,The Edge,系列仪器设定,在“命令”“清除”界面可以清除仪器已经保存的所有数据,软件操作：,The Edge,系列仪器设定,在“命令”“设置时间”界面设定仪器内部时间：,当前系统时间：让仪器时间和电脑时间同步,特定时间：把仪器时间设定到指定的时间,软件操作：,The Edge,系列仪器设定,在“命令”“更新”界面可以对仪器内部系统版本进行升级,软件操作：,The Edge,系列仪器设定,数据检索界面分为两部分：,Edge,设备：已连接的仪器,数据下载区：下载数据控制界面,软件操作：,The Edge,系列仪器设定,仪器下载界面：,选择要下载的仪器后确认下载目录，如果下载完毕后顺便删除仪器内部数据就选中“下载后清除仪器存储器内容”复选框，点击“下载”即可开始下载数据。,软件操作：,The Edge,系列仪器设定,从文件加载：,从电脑里以前下载的数据文件加载数据包，点击“提取先前下载的文件”按钮，选择文件所在的文件夹读取文件即可。,软件操作：,The Edge,系列数据分析,The Edge,的数据包文件是以仪器的序列号测量日期开始测量的时间为名的文件。,软件操作：,The Edge,系列数据分析,会话数据包含如下图五个窗口：,软件操作：,The Edge,系列数据分析,信息面板,信息面板是描述采集数据时的外部环境，可点击右键填写相关信息后点击回车确认：,名称：测量的名字,注释：测量过程添加的注解,开始时间：（不可修改）,停止时间：（不可修改）,位置：测量地点,用户名称：测量人,软件操作：,The Edge,系列数据分析,编辑信息面板,点击信息面板上的 按钮打开编辑信息面板，这里我们可以选择信息面板内显示的内容。,软件操作：,The Edge,系列数据分析,常规数据面板,常规数据面板是查看测量结果具体数据：点击 键可添加或减少显示参数。,软件操作：,The Edge,系列数据分析,校正记录面板,校正记录面板是查看测量前做的现在历史。,软件操作：,The Edge,系列数据分析,会话打印输出面板,会话打印输出面板与常规数据面板类似，将所有记录的数据全部显示。,软件操作：,The Edge,系列数据分析,预计时间计算器面板,预计时间计算器面板是以现在的测量结果来推算到,8,小时后产生的,Dose,和,TWA,值，再更改预计时间计算新的时间内产生的,Dose,和,TWA,结果。,软件操作：,The Edge,系列数据分析,研究数据包含如下图六个窗口：,软件操作：,The Edge,系列数据分析,信息面板,与会话信息面板类似，记录研究名称、注释、开始时间、停止时间、位置、上级会话的名称、用户名称等。,软件操作：,The Edge,系列数据分析,常规数据面板,与会话常规数据面板一样,软件操作：,The Edge,系列数据分析,校正历史记录面板,与会话校正历史记录面板一样,软件操作：,The Edge,系列数据分析,研究打印输出面板,与会话研究打印输出面板一样。,软件操作：,The Edge,系列数据分析,数据图标面板,数据图标面板为测量数据的历史波形图，可以同时显示四个数据的曲线图。,软件操作：,The Edge,系列数据分析,已记录数据表面板,已记录数据表面板是数据图标面板波形图对应的历史数据表格。,北京和润环境分析技术有限公司,最先进的系统,最专业的技术,最热诚的服务,源自,和润,！,电话：,010-88553397/98 010-88553187,传真：[phone],
