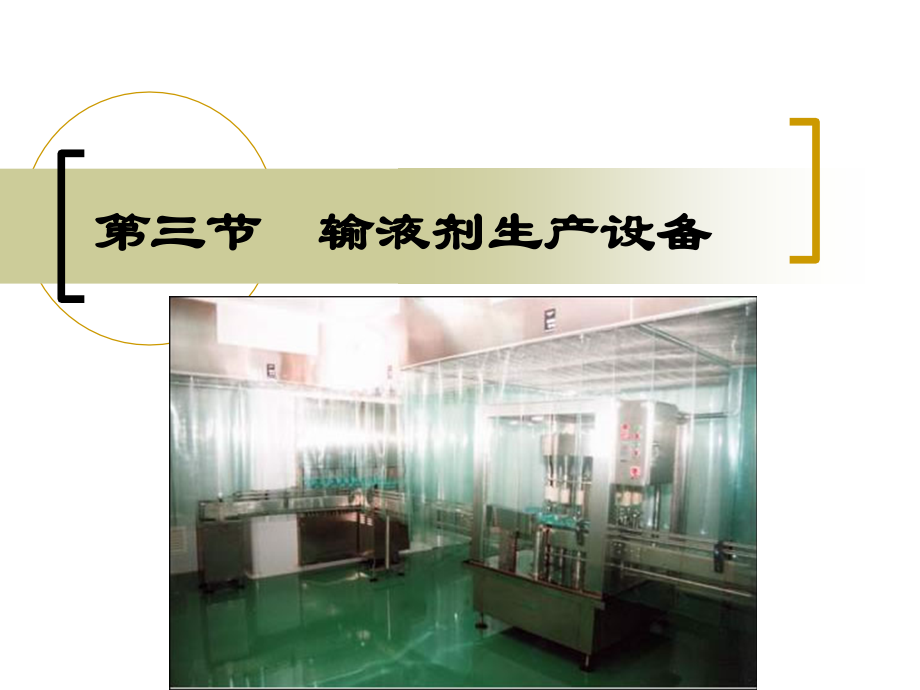

第三节--输液剂生产设备.ppt

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三节 输液剂生产设备,一、概述,一、概述,定义：,静脉滴注,输入体内的,大剂量,注射剂，,50ml,。,用量、给药方式，不同,质量要求、生产工艺,，不同,(一）输液的种类,1、电解质输液,2、营养,3、胶体,（,二）输液的质量要求,1、无菌,2、无热原,3、澄明度,4、等渗、偏等渗,5、不加抑菌剂,二.,联动线,送瓶机构 外洗机 洗瓶机组 灌装机 塞塞机 轧盖机 储瓶台 灭菌柜 灯检工段 贴签机 装箱,装车灭菌,玻璃瓶灭菌,玻瓶出柜,送瓶灯检,玻璃瓶灯检,玻璃瓶包装,一.理瓶机,圆盘式理瓶机和差式理瓶机,二.外洗机,(一)滚筒式洗瓶机,1.SXP250/500粗洗机,(1)主要参数,(2)结构:控制装置、传动装置、输瓶装置、拨瓶装置、洗瓶装置、手动离合装置、控制阀组和滚筒等组成,(3)工作过程:槽轮机构(马尔他机构)驱动作间歇转动,三.玻璃瓶洗瓶机,(4)主要部件的结构原理,A.传动装置,B.滚筒的结构原理与配合动作,C.控制阀组,D.槽凸轮与六连杆机构,A.曲柄进入槽轮槽内,B.槽凸轮使摆动件的滚子处于最高位置，毛刷退到终点,(5)设备调试,2.SXP250/500精洗瓶机,(二)箱式洗瓶机,三.玻璃瓶洗瓶机,四.大输液灌装机,分类:按运动方式-间歇运动直线式、连续运动旋转式,按灌装方式分常压灌装、负压灌装、正压灌装和恒压灌装；按计量方式分为流量定时式、量杯容积式、计量泵注射式。,GXZ12(20)型大输液灌装机,工作原理,该机是一种自流式灌装设备，是根据主机在恒定转速下其装量容积等于流体的流量与流经漏斗断面的时间乘积的原理设计的。(50ml-500ml),1.旋转式量杯负压灌装机,GZ250/500-旋转式量杯负压灌装机,主要由:进瓶机构、进出瓶拨轮机构、托瓶定位机构、定位瓶肩机构、真空系统、导轨装置、药液量杯和无级变速装置组,成。,工作原理,盛液桶中装有10个计量杯,量杯与灌装套用硅胶胶管连接,，,玻璃瓶由螺杆输瓶器经拨轮送入转盘的托瓶装置，托瓶装置在圆柱凸轮的导轨控制下在绕主轴公转中上升下降，灌装头套住瓶肩瓶口形成密闭空间，通过真空管道瞬间抽成真空，计量杯中的药液因负压而流入瓶内。,特点,量杯计量，计量块调节方便简捷；负压灌装，采用瓶肩定位套密封；药液与其接触的零部件无相对机械摩擦，没有微粒产生，保证了药液在灌装过程中的澄明度；采用无级调速器，日产量可任意调节。,(3)主要参数,(4)主要部件的结构原理,A.瓶肩定位套,B.抽真空装置,C.托瓶杆极其升降导轨,(5)设备的调试与维护,2.计量泵直线注射式灌装机,(1)结构原理:输送带上洁净的玻璃瓶每8个一组由两个星轮分隔定位，V形卡瓶板卡住瓶颈，同时使瓶口对准充氮头和进液阀出口。灌装前，先由8个冲氮头向瓶内预充氮气，灌装时边冲氮边灌液。充氮头、进液阀及计量泵活塞的往复运动都是由凸轮控制的。从计量泵出来的药液经终端过滤器再进入进液阀。药液灌注完毕后，计量泵活塞杆回抽时,灌注头止回阀前的管道形成负压，灌注头止回阀能可靠关闭，加之注射管的毛细作用，可靠地保证了灌注完毕不滴液。,(2)特点,(3)计量泵计量的调节方式,五.大输液封口设备,主要用途,该机主要用于医院，药厂50ml，100ml,250ml,500ml A,B 型输液瓶塞T型丁基胶塞。,工作原理,本机为旋转式结构，可自动完成输瓶，绞龙分配，进瓶，送瓶，自动送塞，取塞，压塞，等多种功能。,1.塞塞机,铝盖轧盖机,旋转单刀式扎盖机DZJ,铝盖轧盖机,台式三刀轧盖机 FGS6轧盖机,主要用途：,适用于制药厂输液瓶自动理箅，落盖和轧盖。,工作原理,：,本机为回转连续式轧盖机，瓶子在轨道输送过程中完成戴盖和压盖，随后绞龙将戴好盖的瓶子送入回转托盘，升降凸轮带动托盘上下运动完成封口。,电脑全自动水浴式双锅并联杀菌锅,六.输液剂灭菌设备,作业,1.生产大输液的设备?,2.大输液旋转式量杯负压灌装机的结构、特点和原理?,
