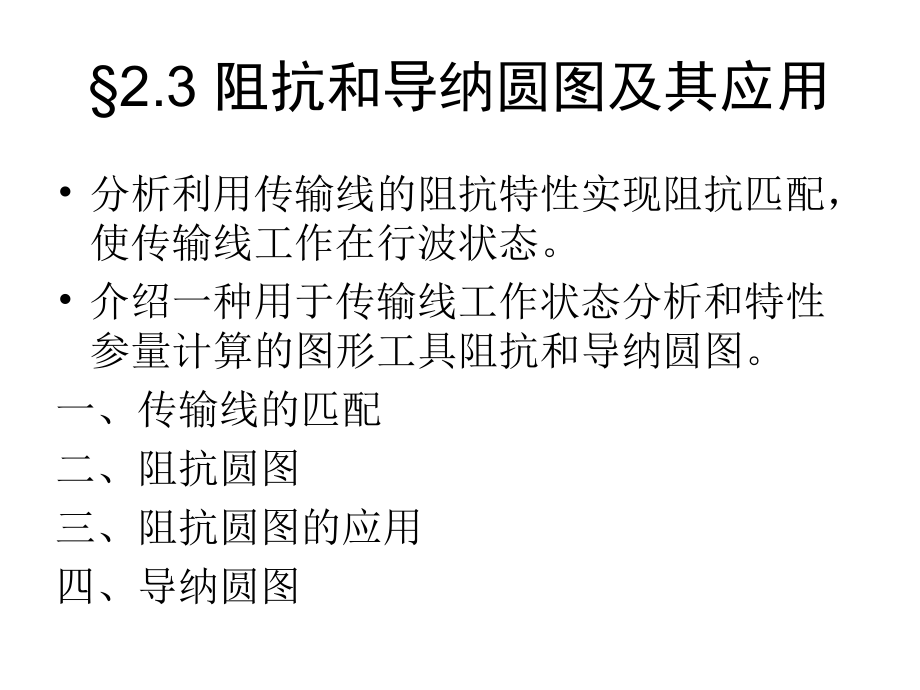

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,2.3 阻抗和导纳圆图及其应用,分析利用传输线的阻抗特性实现阻抗匹配，使传输线工作在行波状态。,介绍一种用于传输线工作状态分析和特性参量计算的图形工具阻抗和导纳圆图。,一、传输线的匹配,二、阻抗圆图,三、阻抗圆图的应用,四、导纳圆图,一,传输线的匹配,传输线首要的问题是使之工作于或接近工作于行波状态，理论上反射系数,=0或电压驻波比S=1，实际工程中0.1,S1.22可以认为达到指标要求了。,对于负载已经确定，传输线已经给定，改善传输线的工作状态，使传输线与其负载匹配通常有两种基本方法：阻抗变换和阻抗调配。,1 阻抗变换法,在负载和传输线（主）之间接入一段四分之一波长线，利用四分之一波长线的阻抗变换特性，通过调节四分之一波长线的波阻抗实现主传输线和由四分之一波长线和负载组成的等效负载匹配。匹配条件：无损耗传输线，负载应为纯阻。,匹配原理,负载不为纯阻情况,物理解释,对于无损耗均匀传输线，在主线中接入四分之一波长线，相当于在均匀的传输线上增加了一个反射面。,主传输线上的反射波由该反射面和负载反射面的反射波组成，两列反射波传播方向一致，振幅相同，相位反相，互相抵消，从而在主传输线上无反射波，使其处于行波状态。,在四分之一波长线和负载之间通过多次反射，负载完全吸收来自信源的能量。,2 阻抗调配法,在传输线寻找一个特殊的点，输入阻抗的电阻部分等于传输线的波阻抗；在这个点接入和输入阻抗电抗部分可以相互抵消的电抗元件，抵消输入阻抗的电抗部分，使得该点处等效负载与传输线匹配。,3 传输线的三种匹配状态,阻抗匹配具有三种不同的含义,分别是负载阻抗匹配、源阻抗匹配和共轭阻抗匹配,它们反映了传输线上三种不同的状态。,负载阻抗匹配：负载阻抗匹配是负载阻抗等于传输线的特性阻抗的情形,此时传输线上只有从信源到负载的入射波,而无反射波。匹配负载完全吸收了由信源入射来的微波功率;而不匹配负载则将一部分功率反射回去,在传输线上出现驻波。,负载阻抗匹配是负载阻抗等于传输线的特性阻抗的情形,此时传输线上只有从信源到负载的入射波,而无反射波。匹配负载完全吸收了由信源入射来的微波功率,;,而不匹配负载则将一部分功率反射回去,在传输线上出现驻波。,反射波较大时,波腹电场要比行波电场大得多,容易发生击穿,这就限制了传输线能最大传输的功率,因此要采取措施进行负载阻抗匹配。负载阻抗匹配一般采用阻抗匹配器。,负载阻抗匹配,电源的内阻等于传输线的特性阻抗时,电源和传输线是匹配的,这种电源称之为匹配源。,对匹配源来说,它给传输线的入射功率是不随负载变化的,负载有反射时,反射回来的反射波被电源吸收。可以用阻抗变换器把不匹配源变成匹配源,但常用的方法是加一个去耦衰减器或隔离器,它们的作用是吸收反射波。,源阻抗匹配,共轭阻抗匹配,信源的内阻和传输线的输入阻抗复,共轭是等效负载得到的功率最大，称为共轭阻抗匹配。,无耗传输线信源的共扼匹配,二 阻抗圆图,分析传输线的工作状态和实现传输线的匹配，离不开电压反射系数和阻抗的计算。,阻抗圆图把反射系数和输入阻抗画在一个图上并与传输线的位置对应，为传输线工作状态分析和阻抗匹配提供了一种非常好的图形工具。,在人类计算能力比较差的时候起到非常大的作用。即使在今天其精巧的设计思路给我们以启示。,圆图简史,阻抗圆图又称为Smith圆图(,Smith chart,)，是Philip H.Smith(1905-1987)于1936年首先构造出来的，并发表于1939年，它最初被称为反射图或圆图。,1 阻抗圆图构成原理,对应传输线上每一位置，可以求出其反射系数和输入阻抗，这两个量均为复数，对应四个实数量，阻抗圆图就是在一个图上表示这四个量。反射系数表示是非常简单的，关键是输入阻抗的表示。,归一化的阻抗,定义归一化的输入阻抗，其意义在于不同波阻抗的传输线可以用一个图表示。,反射系数的表示,用复平面上点表示反射系数，点到原点的距离表示反射系数的模，连线与正实轴夹角表示反射系数的相位。,归一化的阻抗与反射系数的关系,归一化电阻和电抗是反射系数所在复平面上的二维标量函数（场）。,归一化的阻抗图示,用等值线表示电阻和电抗。,电阻等值线图,电抗等值线图,圆图,表示反射系数模值同心圆、表示反射系数相位（幅角）的射线和表示归一化阻抗图叠在一起构造成阻抗圆图，“圆图”表示图上曲线多为圆。,圆图上有四组曲线分别刻度了反射系数模、相位、电阻和电抗。图上同一点，反射系数模曲线和幅角射线相互垂直，电阻曲线和电抗曲线相互垂直，这种性质源于保角变换。,圆图上的点和传输线上位置对应关系,定义为传输线上的电尺寸。,圆图上的点和传输线上的点有一对多的对应关系，即传输线上的任意一点可以找到圆图上的唯一的一点与之对应；传输线上不同的点可以对应圆图上相同的点。,对于均匀无损耗传输线：,从信源向负载移动对应圆图上点的顺时针转动。,从负载向信源移动对应圆图上点的逆时针转动。,传输线上的点只能对应圆图上单位圆内的点。,2 阻抗圆图上的特殊点和线,讨论圆图上一些特殊点和线的含义，会有助于对圆图的深入理解和正确使用圆图解决工程实际问题。,三个特殊的点,点的位置,特点,意义,坐标原点,行波状态。越靠近原点的点，也就越接近匹配状态。,点(1,0),开路驻波状态。电压波腹（电流的波节）位置,。,点(-1,0),短路驻波状态。电压波节（电流的波腹）位置,。,阻抗圆图上两个圆,圆,特点,意义,单位圆,驻波圆，圆上各点阻抗为纯电抗，这也是传输线驻波状态时的特征。,匹配圆,阻抗调配点的集合，对传输线的匹配有重要的意义,阻抗圆图的一条直线,实轴,特点,意义,正实轴,是行驻波状态时电压波腹位置的集合。,负实轴,是行驻波状态电压波节的集合。,阻抗圆图的两个半平面,实轴,特点,意义,上半面,电抗呈感性。,下半面,电抗呈容性,。,3 阻抗圆图上点的移动,讨论圆图上一些特殊点和线的含义，会有助于对圆图的深入理解和正确使用圆图解决工程实际问题。,沿反射系数曲线移动,阻抗圆图上一点，在以该点到原点的距离为半径以原点为圆心的圆上顺时针移动，表示在传输线上相应的位置处向信源方向移动。,沿反射系数幅角的射线移动，表示反射系数模值的变化，向心移动幅值减小，离心运动幅值增加。,沿阻抗圆移动,若阻抗圆图上一点，沿所在位置处等电阻圆移动，则表示在传输线上相应位置处串入一可变电抗。电抗变化数可由所在点处圆的标度差确定。因为电抗的接入，电压反射系数的模和辐角都要发生改变。,阻抗圆图上点沿所在位置的等电抗圆移动，相当于在传输线相应位置上串入电阻，不过这没有什么实际意义。,三 阻抗圆图的应用,圆图对传输线问题进行分析和工程计算是很方便的，而且也比较直观。理论上主要应用于如下几类问题计算：,已知负载计算线上的驻波比，,已知负载求线上某一位置反射系数和输入阻抗，,已知驻波比和电压波节（腹）位置确定负载，,输入阻抗和负载的互算。,1 几类特殊点的确定,负载点,电压波腹（节）点,分支线的接入点,负载点,在阻抗圆图上找到标值为归一化电阻的圆和标值为归一化电抗圆的交点即负载点。,由负载点的位置可直接确定电压反射系数模和辐角。,电压波腹（节）点和分支线的接入点,由负载点沿半径为反射系数模的圆顺时针移动（即向信源方向移动），与负实轴的交点为电压波节点，与正实轴交点为电压波腹点，利用图上转角与线上位移的关系即可确定传输线上电压波节、波腹的位置，,与匹配圆的交点则是传输线输入阻抗电阻部分与波阻抗相等的点，它所对应的传输线上的位置正是接入调配用电抗元件（分支线）的位置。,2 应用举例,例23 已知传输线波阻抗Z,0,=50,，终端负载阻抗Z,L,=30+j10,，利用阻抗圆图求传输线上电压反射系数的模值，及距负载端/3处的输入阻抗。,解题思路,确定负载点，通过圆图读取反射系数；,沿负载点顺时针旋转找到,/3处对应点；,读取归一化的阻抗值，计算输入阻抗。,例24 已知传输线波阻抗Z,0,=300,，终端负载阻抗Z,L,=180+j240,，求负载点处的电压反射系数，及距终端最近的电压波腹位置。,解题思路,确定负载点，通过圆图读取反射系数，也可以先求驻波比再确定反射系数的模；,由负载点沿等反射圆顺时针移动，确定与正实轴交点，就是距传输线终端最近的电压波腹点；,利用转过的角度可以算出在传输线上的位置。,例25 已知同轴线波阻抗Z,0,=75,，信源信号在同轴线中波长为10cm,终端电压反射系数=0.2e,j50deg,，求终端负载阻抗，及距终端距离最近的电压波腹和波节点位置及阻抗。,解题思路,利用反射系数模值求取驻波比，确定电压波腹、波节位置；,读取波腹、波节位置归一化阻抗，计算其输入阻抗；,由波腹点逆时针旋转寻找负载点，读取计算负载的阻抗。,四,导纳圆图,并联电路中，导纳进行计算要比用阻抗方便，比如把调配分支线并联接入主传输线时相当于与主传输线的导纳相加。,利用归一化导纳与反射系数的关系可以构造导纳圆图。,阻抗和导纳互为倒数的关系，利用这种关系可以把阻抗圆图看成导纳圆图。,导纳和阻抗对应关系,导纳圆图和阻抗圆图的对应关系,导纳圆图 阻抗圆图,同一张圆图既可作阻抗圆图用，也可以作导纳圆图用。但是在具体使用时要注意两种圆图的相同与不同之处。,当圆图用作导纳圆图时，关于电压反射系数的含义未变，图上任意点由所在位置为半径的圆顺时针移动，仍然表示传输线上由相应位置向信源方向移动，圆图上的转角与线上的位移关系不变。,反射系数幅角的关系，实际上对应导纳圆图的反射系数是电流反射系数，定义为反射电流与入射电流的比值。,导纳图上一些特殊点线所表示的意义不同。,元素,阻抗圆图,导纳圆图,上半平面,电感,电容,下半平面,电容,电感,正实轴,电压波腹、电流波节,电压波节、电流波腹,复实轴,电压波节、电流波腹,电压波腹、电流波节,点(1,0),开路,短路,点(-1,0),短路,开路,例26 已知传输线终端负载归一化导纳和传输线上的传播的波长，利用导纳圆图对此传输线系统调匹配。,解题思路,确定负载点；,沿通过负载点的等反射系数圆顺时针旋，转找到与匹配圆（归一化电导为,1,）的交点；,在交点处并联接入与该点极性相反的电纳抵消输入输入导纳的电纳，接入电纳等于由交点电纳减除坐标原点的电纳。,阻抗调配的过程可直观地用圆图上点的运动轨迹表示。,两种匹配方案,在离开负载26.5cm处并入一个电感其电纳为1.1Y,0,。,在离开负载43.5cm处并入一个电容其电纳为1.1Y,0,。,小结,对传输线匹配的目的是改善其工作状态，使之接近于理想的行波状态。使传输线与其终端所接负载匹配的方法有两种：阻抗变换和阻抗调配。,圆图是分析传输线重要工具，设计直观，构思精巧，将输入阻抗和反射系数的四个量画在同一个图上并建立与传输线上点对应的关系。,学会用圆图分传输线的问题，重点是匹配问题。,
