第二讲--心电图皮肤处理.ppt

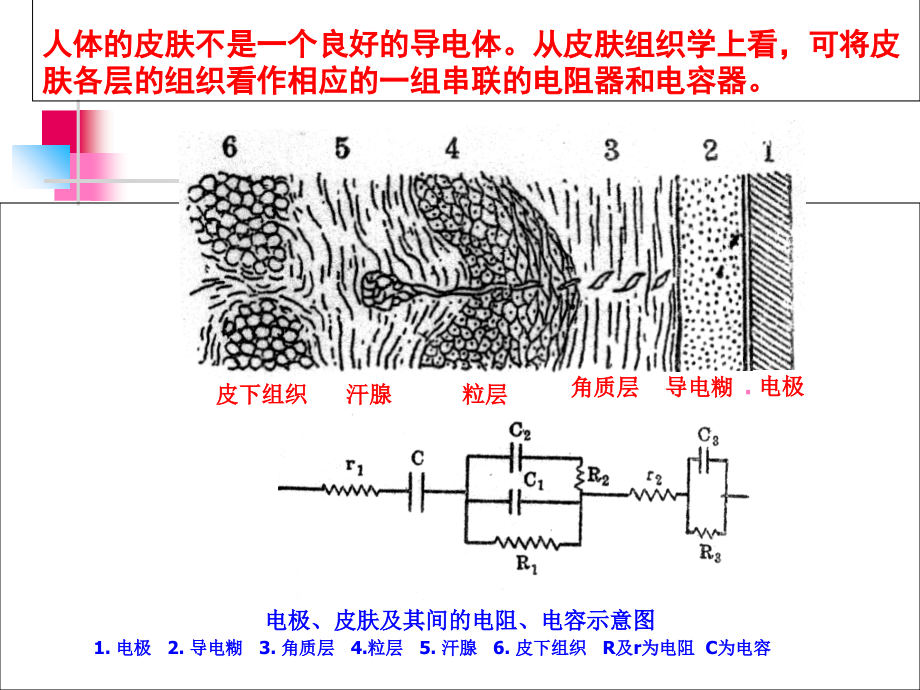

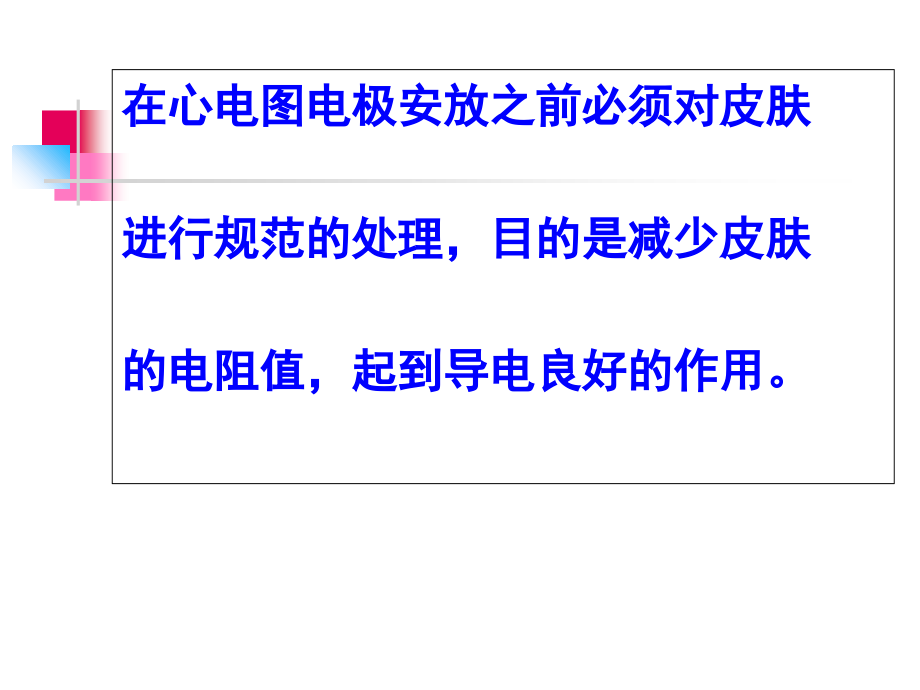

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,在心电图电极安放之前必须对皮肤,进行规范的处理，目的是减少皮肤,的电阻值，起到导电良好的作用。,人体的皮肤不是一个良好的导电体。从皮肤组织学上看，可将皮肤各层的组织看作相应的一组串联的电阻器和电容器。,电极、皮肤及其间的电阻、电容示意图,1.,电极,2.,导电糊,3.,角质层,4.,粒层,5.,汗腺,6.,皮下组织,R,及,r,为电阻,C,为电容,.,电极,导电糊,角质层,粒层,汗腺,皮下组织,人体皮肤正常电阻值的变异，主要受到细胞,之间组织液的盐分含量和汗腺分泌量的影响，,所以要降低皮肤的导电阻力，必须增加细胞,之间组织的盐分含量。,三个措施,要减少皮肤与电极之间的缝隙，,需在两者之间涂抹导电膏，使之接,触良好；,用酒精涂擦皮肤角质层，,使之皮肤微红，尤其是有些皮,肤粗糙的患者，涂擦尤为重要；,用盐水涂擦皮肤，盐水是,良好的导电液体。,肌肉震颤发生在肢体导联的干扰，这种干扰电流频率约,在每秒,10300,周左右，与交流电干扰引起的每秒,60,周干扰波截然不同。,呼吸运动会产生缓慢的不显著的基线移动,V1,基线漂移,侧位引起肌肉震颤,仰卧位肌肉震颤消除,冯,。女，,67,岁。左手电极安放不当，引起病人左手不适，造成干扰，酷似房扑。重新安放电极后干扰消失。,
