现浇箱梁预应力张拉技术方案与操作规范.pdf

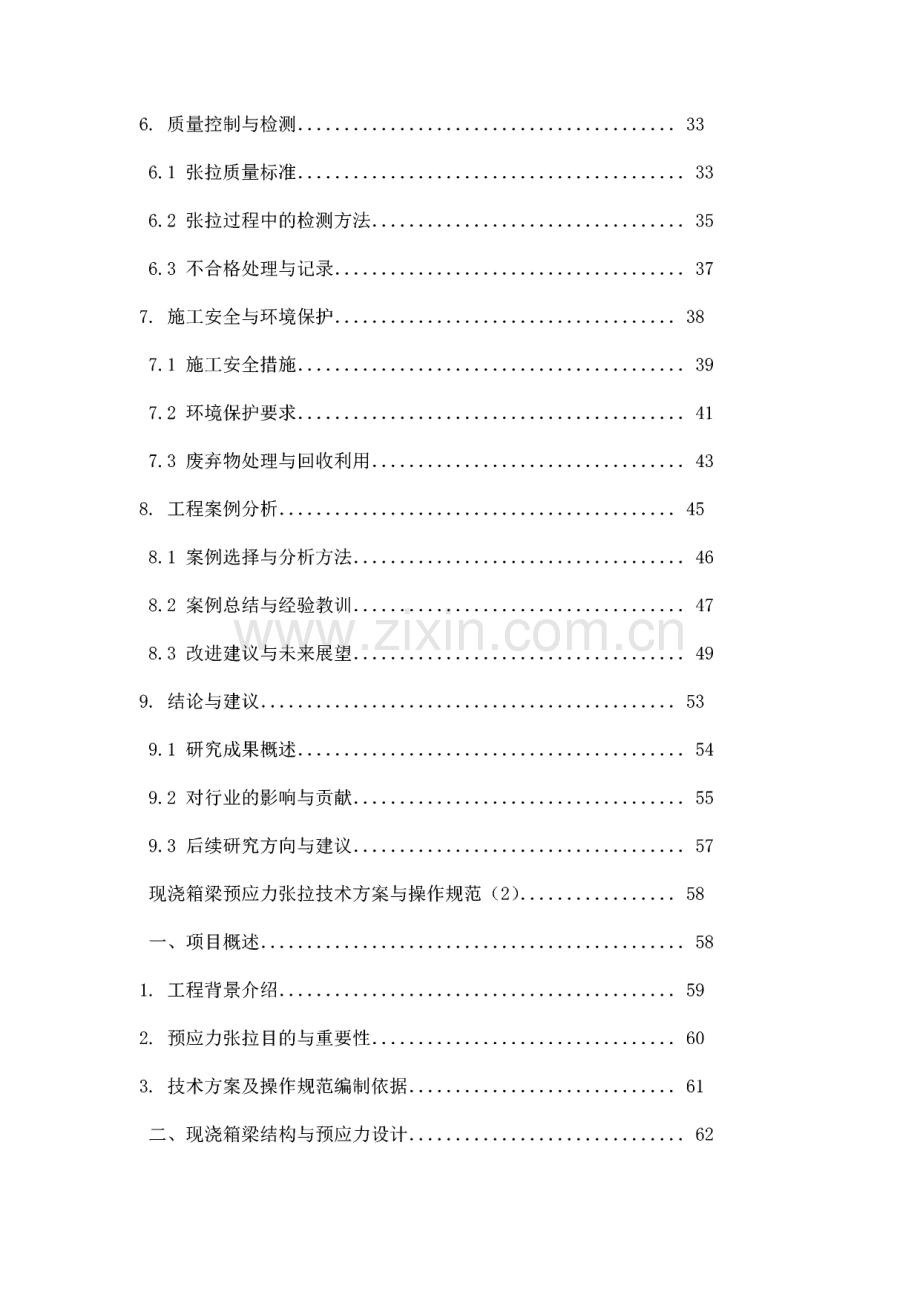

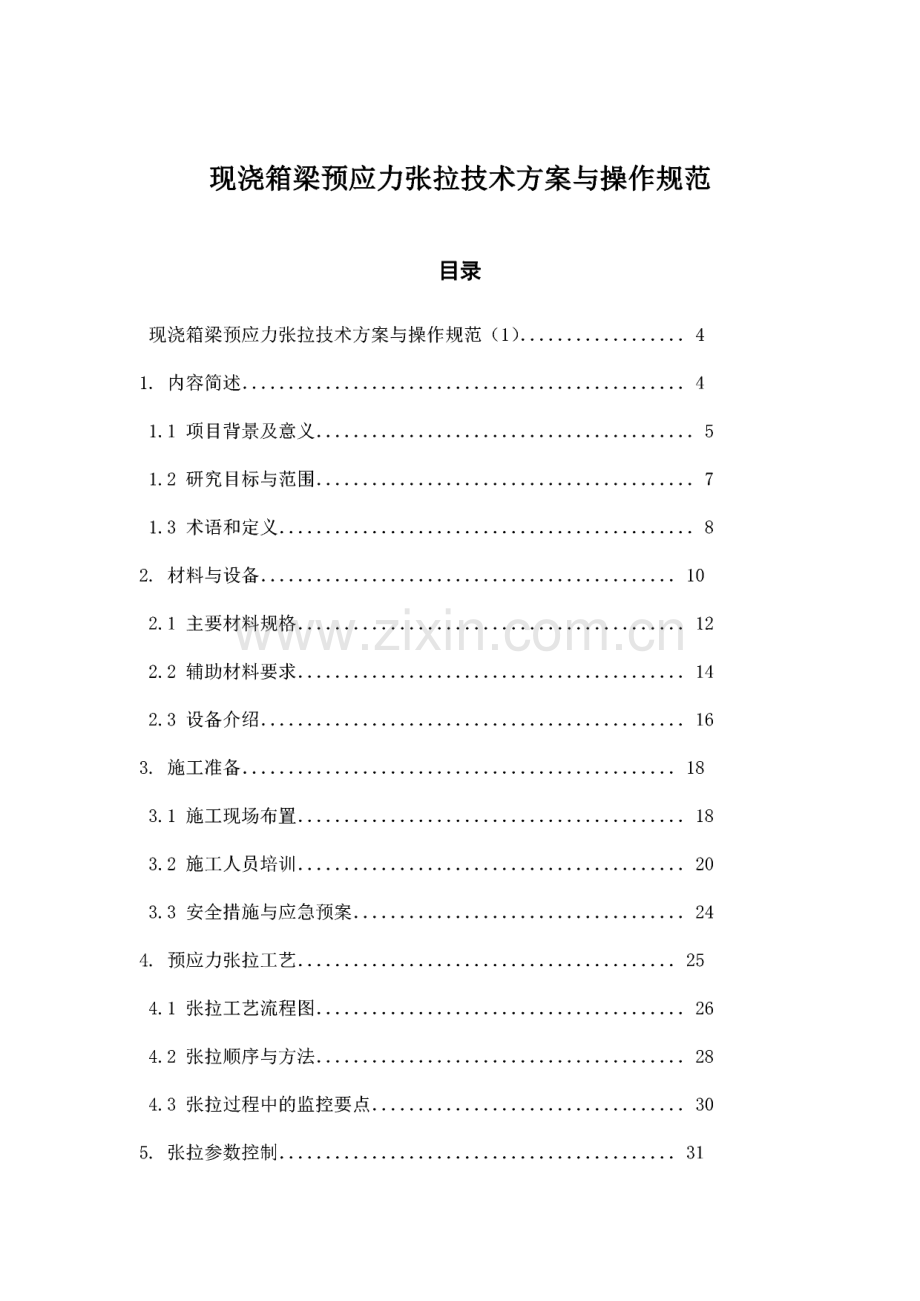

现浇箱梁预应力张拉技术方案与操作规范目录现浇箱梁预应力张拉技术方案与操作规范（1）.41.内容简述.41.1 项目背景及意义.51.2 研究目标与范围.71.3术语和定义.82.材料与设备.102.1主要材料规格.122.2辅助材料要求.142.3设备介绍.163.施工准备.183.1施工现场布置.183.2施工人员培训.203.3安全措施与应急预案.244.预应力张拉工艺.254.1 张拉工艺流程图.264.2张拉顺序与方法.284.3 张拉过程中的监控要点.305.张拉参数控制.316.质量控制与检测.336.1 张拉质量标准.336.2 张拉过程中的检测方法.356.3 不合格处理与记录.377.施工安全与环境保护.387.1施工安全措施.397.2 环境保护要求.417.3 废弃物处理与回收利用.438.工程案例分析.458.1案例选择与分析方法.468.2 案例总结与经验教训.478.3 改进建议与未来展望.499.结论与建议.539.1研究成果概述.549.2对行业的影响与贡献.559.3 后续研究方向与建议.57现浇箱梁预应力张拉技术方案与操作规范（2）.58一、项目概述.581.工程背景介绍.592.预应力张拉目的与重要性.603.技术方案及操作规范编制依据.61二、现浇箱梁结构与预应力设计.621.箱梁结构形式及特点.652.预应力布局设计与参数确定.653.结构材料与预应力材料选择.67三、预应力张拉前的准备工作.691.施工场地与设备布置.702.施工材料准备及质量检查.723.施工队伍组织及安全培训.73四、预应力张拉施工技术方案.741.张拉前的技术准备.752.张拉设备的选择与使用.783.张拉施工流程与操作要点.794.张拉过程中的监控与调整.81五、操作规范及技术要求.831.预应力材料安装与固定规范.842.张拉设备操作规范.853.施工安全与环境保护措施.864.质量检测与验收标准.87六、施工过程中的问题处理与注意事项.891.常见问题分析及处理措施.922.施工过程中的注意事项.963.应急预案制定与实施.974.后期维护与保养建议.99七、工程验收与评估.1011.工程验收标准及流程.1022.工程评估方法及内容.1033.验收评估中的常见问题及应对措施.1044.验收评估后的总结与反馈机制.105八、后续管理与优化建议.1091.工程档案管理和资料整理.1102.后期维护与保养管理要求.1113.技术优化与改进建议的提出与实施.1124.人员培训与团队建设.113现浇箱梁预应力张拉技术方案与操作规范（1）1.内容简述现浇箱梁预应力张拉技术方案与操作规范文档旨在为桥梁工程中的现浇箱梁预应 力张拉工作提供全面、系统的指导。本方案详细阐述了预应力张拉前的准备工作、张拉 过程中的操作要点以及张拉后的检查与维护措施，确保施工质量和安全。（一）预应力张拉前准备序号工作内容详细说明1材料检查对预应力筋、锚具、夹具等材料进行质量检查，确保其满足设计要求。2现场布根据施工方案布置张拉设备，确保设备位置准确、牢固。本技术方案与操作规范文档为现浇箱梁预应力张拉工程提供了详细的指导，有助于序号工作内容详细说明置3测量放样在箱梁上确定预应力筋的位置和标高，进行精确测量放样。提高施工质量和安全水平。在实际施工过程中，应结合工程具体情况灵活运用本方案，并严格执行相关操作规范，确保工程顺利进行。1.1 项目背景及意义随着我国基础设施建设的飞速发展，桥梁工程作为交通动脉的重要组成部分，其建 设质量和安全性日益受到社会各界的广泛关注。现浇箱梁结构因其构造简单、受力明确、适应性强、施工便捷等优点，在公路、铁路、市政等领域的桥梁建设中得到了广泛应用。然而现浇箱梁结构通常需要承受巨大的荷载，对其结构性能提出严苛的要求。其中预应 力技术的应用对于提高箱梁的承载能力、改善结构受力性能、减小结构变形、延长结构 使用寿命等方面具有不可替代的作用。项目背景：当前，我国桥梁建设正向着大跨度、高墩、复杂节段等方向发展，对预应力施工技 术的精度和可靠性提出了更高的要求。现浇箱梁预应力张拉作为箱梁施工的关键工序，其技术水平和操作规范性直接关系到桥梁的整体质量和安全。因此制定一套科学、合理、可行的现浇箱梁预应力张拉技术方案与操作规范，对于确保预应力施工质量、提高施工 效率、降低施工风险具有重要的现实意义。项目意义:本技术方案与操作规范的制定，旨在通过对现浇箱梁预应力张拉施工全过程进行系 统化、标准化管理，实现以下目标：提高施工质量：通过明确预应力材料的选择、张拉设备的校验、张拉工艺的制 定、张拉过程的监控等关键环节的要求，确保预应力施工质量符合设计规范和标 准。保障结构安全：通过规范操作，避免因人为因素导致的预应力损失过大、张拉 力不准确等问题，从而保障桥梁结构的安全性和耐久性。提升施工效率：通过优化施工工艺、合理安排施工流程，提高预应力张拉的施 工效率，缩短施工周期，降低施工成本。促进技术进步：通过总结经验、创新技术，推动现浇箱梁预应力张拉技术的不 断进步和发展。预应力技术在现浇箱梁中的应用优势：现浇箱梁预应力张拉技术方案与操作规范的制定，对于提高我国桥梁建设水平、保 障桥梁结构安全、推动交通事业发展具有重要的意义。本方案将结合工程实践，对现浇 箱梁预应力张拉的各个环节进行详细阐述，以期为相关工程提供参考和指导。1.2 研究目标与范围本研究旨在深入探讨并制定一套针对现浇箱梁预应力张拉技术的详细操作规范。该 规范将涵盖从材料选择、施工准备到张拉过程的每个环节，确保整个施工过程的安全性 和高效性。研究范围将包括：材料选择：明确适用于现浇箱梁预应力张拉的钢材类型、规格及性能要求。施工准备：详述施工前的各项准备工作，如设备检查、人员培训等。张拉过程：介绍张拉的具体步骤、技术要点以及安全措施。质量控制：建立严格的质量检测体系，确保张拉效果符合设计要求。案例分析：通过实际工程案例，总结经验教训，为后续项目提供参考。此外本研究还将探讨如何通过技术创新提高现浇箱梁预应力张拉的效率和安全性，以期为桥梁建设行业提供有价值的参考和指导。1.3术语和定义在现浇箱梁预应力张拉过程中，为了确保术语的一致性和使用规范，以下列出了多 次提及的核心术语，并对其进行了详细定义。(1)预应力(Pre-stressing)预应力是指在结构设计之前预先施加在结构上的外力，以改善其抗裂性和承载能力。这一过程往往在浇筑混凝土之前进行，通过施加预拉应力，使得材料在理论上达到附加 的应力变形状态，从而抵抗后期的内力作用，减少裂缝的产生和发展的可能性。(2)预应力筋(Tendons)预应力筋是通过张拉后施加预应力的钢绞线、钢丝或高强钢丝束等。它们是预应力 结构的关键组成部分，用于传输张拉力到混凝土结构中。(3)锚具(Anchorages)锚具是对预应力筋施加张拉力并将其固定在结构上的装置，它在张拉前和张拉后的 状态下保持预应力筋的位置固定，是连接预应力筋和混凝土的部件。(4)预应力张拉(Pre-stressing Tensioning)预应力张拉是指在混凝土终凝前，通过机械装置将预应力筋拉伸至特定的张力值，以达到预先施加预应力的效果。在这一过程结束后，预应力筋通过锚具固定在混凝土中，形成永久性拉伸应力状态。(5)锚固长度(Anchor Length)锚固长度定义了锚具在混凝土中的固定区域长度，这是锚固系统成功固定并传递预 应力筋张力的关键参数，直接影响到结构的稳定性及耐久性。以下为张拉阶段相关技术术语的关键参数表：通过定义上述术语，可以提升技术方案与操作规范的清晰度和专业度，确保相关工参数名称定义及含义张拉力在预应力筋内部产生的预拉伸力，在施工过程中需严格控制此力的精度，以确保结构安全及预期设计要求。张转基因指张拉设备的主要组成部分，用于实现预应力筋的拉伸及固定至张拉设备。倍率在张拉过程中，张拉力除以预应力筋的屈服强度的比率，一般是衡量张拉力施加大小的标准之一。作人员在施工过程中对于各项术语理解一致，从而保障施工质量和安全。2.材料与设备为确保现浇箱梁预应力张拉工程的质量和安全，以下列举了本次施工中所需的材料及设备清单，并对各项材料与设备的技术要求进行了详细说明。(1)材料要求(2)设备要求2.1主要材料规格在现浇箱梁预应力张拉技术方案的操作过程中，主要材料的规格必须严格遵循施工 设计文件中的要求。具体的主要材料包括预应力钢材、水泥、细集料、粗集料及外加剂 等，各自规格见下表。施工过程中，严格按照相关技术标准或试验确定的配合比拌制混 凝土。（1）钢筋预应力箱梁所使用的主筋为高强度钢丝，通常采用高强度低松弛预应力钢绞线（如GB/T 5224-2014标准规定的1X7型）。其截面直径一般在15.2mm至28mm之间，根据具体设计或施工需求有所不同。表中列出了一些常见型号的特点供参考：（2）混凝土输出钢绞线/型最小抗拉强度（fpk）N/mm2伺服加载0.1%时的最大伸长率 El（%）弹性模量EGPa示例11x7 15.2167027185示例21x7 28.0167038185现浇箱梁所用的混凝土强度等级应满足设计要求，常用C55/C60等级。常用原材料 包括硅酸盐水泥（强度等级为42.5或52.5）,细集料采用0.15-1.6mm的洁净中、粗砂,粗集料则为碎石，碎石粒径一般为16-31.5mm,最大不超过40mm。在使用混凝土时，其 配合比会根据具体的材料特性及其他因素进行调整，以确保满足预应力张拉及结构耐久 性需求。（3）外加剂与此处省略剂外加剂和此处省略剂的选择依据施工条件及相关规范标准，例如减水剂、缓凝剂、膨胀剂等，用以提高混凝土性能。具体控制范围与品牌需合同中确定，选取知名品牌，确保材料的性能和稳定性。特别提示:每种材料进场时均需进行检测，不得使用不合格材料。在材料使用过程中，应做好记录，保留相应票据，确保材料可追溯性。材料的性能和规格对其后续的质量保证具有直接影响，必须严格按照施工规范选 择和使用。2.2辅助材料要求为确保现浇箱梁预应力张拉作业的顺利进行与工程质量，下列辅助材料必须满足严格的性能和质量标准:材料分类具体材料名称技术要求质量检测标准钢筋锚具各种类型锚具-主材应采用优质钢材，强度和塑性 能满足设计要求。-表面处理应光 滑，无锈蚀，且尺寸精确。-机械性能试验-尺寸偏差检验预应力筋高强度钢丝或钢绞线-应选用具有良好徽头性能和预应力 损失小的材料。-线材表面应光滑，不得有裂纹或损伤。-抗拉强度试验-预应力损失测试张拉设备张拉千斤顶、油泵等-设备应性能稳定，操作方便，安全 可靠。-张拉千斤顶的标定应在有效 期内，误差不得超过规定的允许范 围。-厂家提供的合格证-校验报告收力各种类型-设备应能精确控制预应力值，确保-型式试验报告-定期校以上表格中，各项材料的技术要求和质量检测标准均为现场施工前需严格审核和检材料分类具体材料名称技术要求质量检测标准设备的张拉控制设备张拉精度。-设备应具有故障报警和安全联锁功能。验报告油液钢绞线挤压油、液压油等-应选用具有良好润滑性、机械稳定 性和化学稳定性的液压油。-油液应 定期更换，避免污染和氧化。-Products performancemanagement system(PMS)证书-检测报告压力传感器应用于张拉力和位移的测量-精度应达到设计要求，且经校验合 格。-传感器的线性度和稳定性应满 足长期使用的需要。-校验报告-传感器说明书测的主要内容。以下为部分材料的公式示例：1.钢筋张拉力计算公式：F A X cry其中F为张拉力，A为钢筋截面积，Oy为钢筋的屈服强度。2.预应力损失计算公式：E L a.A tA P-4X(1+)其中A P为预应力损失，E为钢筋的弹性模量，L为预应力筋的长度，a为温度变 化系数，At为温度变化量，口为钢材的泊松比。2.3设备介绍(一)引言预应力张拉技术是现代桥梁工程中不可或缺的关键技术之一，特别是在现浇箱梁施 工中，预应力张拉技术的应用对桥梁的整体结构安全、承载能力具有重要影响。本文档 旨在提供一套详细的现浇箱梁预应力张拉技术方案与操作规范，以确保施工过程中的安 全、质量和效率。（二）设备介绍在预应力张拉过程中，涉及到的设备种类繁多，主要包括预应力锚具、预应力钢绞 线、张拉机械、传感器及测量仪表等。以下是主要设备的详细介绍：预应力锚具预应力锚具是预应力张拉技术的核心设备之一，其作用是在预应力钢绞线上产生预 定的锚固力。锚具的种类多样，根据使用场景和需要，可选择不同类型的锚具，如锥形 锚具、摩擦锚具等。本工程选用摩擦锚具，其具有连接可靠、张拉方便的优点。预应力钢绞线预应力钢绞线是承受预应力的主要材料，其质量直接影响预应力张拉的效果。本工 程选用的钢绞线应符合国家标准，具有良好的可拉伸性和耐腐蚀性。在施工前，应对钢 绞线进行外观检查、尺寸测量和力学性能试验，确保其质量符合要求。张拉机械张拉机械是施加预应力的主要设备，其性能直接影响预应力张拉的效果和安全性。本工程选用电动液压式张拉机，其具有以下优点：张力大、稳定性好、操作方便、安全 性能高等。在使用前，应对张拉机进行校准和检查，确保其正常工作。同时应按照操作 规程进行操作，避免误操作导致安全事故。除了上述主要设备外，还有一些辅助设备，如夹具、连接件、油泵等，这些设备虽 然不直接参与预应力张拉过程，但对整个施工过程具有重要的辅助作用。因此在施工前 应对这些设备进行检验和校准，确保其性能良好。此外对于张拉设备的摆放和保管也应 加强管理，确保设备的完好和安全。公式：（如有涉及到计算的公式，此处省略）本工程所用的设备都是经过严格筛选和检验的，我们将严格遵守操作规程和使用注 意事项进行使用和维护。通过上述介绍可以看出我们为本次现浇箱梁预应力张拉施工准 备的设备齐全且性能优良，这将为顺利完成本次施工提供有力的保障。3.施工准备在正式进行现浇箱梁预应力张拉施工前，必须做好充分的准备工作以确保施工质量 和安全。以下是详细的施工准备步骤：（1）材料准备1.1 预应力筋规格：根据设计内容纸和标准规定选择合适的预应力筋型号和直径。数量：按照工程量计算结果，提前采购足够的预应力筋。1.2混凝土强度等级：满足设计要求的混凝土强度等级。配合比：根据项目实际情况，调整水泥、砂石、水的比例，确保混凝土的质量符 合标准。1.3张拉设备千斤顶：选用精度高、性能稳定的张拉千斤顶。锚具及配套工具：包括锚具、夹片、油泵等，确保安装质量。（2）机械设备准备2.1起重机械确保起重机械具备良好的稳定性、操作性和安全性，能够满足现场作业需求。2.2张拉设备 提供充足的张拉设备，如千斤顶、油泵、压力表等，并定期校验其性能和准确性。(3)工程测量 对桥梁墩柱位置、标高进行精确测量，绘制施工放样内容，作为后续施工的基础。(4)安全防护 做好施工现场的安全措施，设置警示标志，安排专人负责安全监督。通过以上详细的工作准备，可以有效保障现浇箱梁预应力张拉施工顺利进行，为最 终工程质量奠定坚实基础。3.1施工现场布置在现浇箱梁预应力张拉施工中，施工现场的布置至关重要，它直接影响到施工的安 全性、效率和质量。以下是施工现场布置的具体要求和标准。(2)施工现场平面内容(3)安全与防护(4)环境保护通过以上施工现场布置要求,可以确保现浇箱梁预应力张拉施工的安全、高效进行。各施工单位应根据具体情况，制定详细的施工现场布置方案，并严格执行。3.2施工人员培训为确保现浇箱梁预应力张拉施工的质量与安全，必须对参与施工的所有人员进行系 统、全面的培训，使其充分掌握预应力张拉相关的理论知识、操作技能及安全注意事项。培训应覆盖从技术准备到张拉完成及后续工作的全过程。(1)培训对象所有参与现浇箱梁预应力施工的人员，包括但不限于:现场技术负责人 张拉工程师/技术人员 张拉操作工 应力测量人员 安全管理人员 相关辅助工种人员（2）培训内容培训内容应具体、深入，并紧密结合本项目实际，主要包含以下几个方面：1.预应力系统理论知识：预应力混凝土的基本原理、优势及适用范围。预应力筋（钢绞线、钢丝、钢筋等）的性能指标、规格、储存与搬运要求。张拉设备（千斤顶、油泵、锚具等）的工作原理、技术参数、精度等级及日常维 护保养。预应力锚具的类型、性能、安装要求及质量检测方法。预应力损失的种类、影响因素及减小措施。2.施工方案与技术要求：详述本项目的预应力施工方案，包括张拉顺序、张拉方式（单端或双端）、张拉 控制应力、伸长量计算方法等。伸长量计算公式：P-L AL二-E,A其中：-预应力筋理论伸长量（mm）-P：张拉力(N),P二 o con-Ap-。“n：张拉控制应力(N/mm2)-Ap：预应力筋截面面积(mm2)L：预应力筋成孔长度(mm)-B：预应力筋弹性模量(N/mm2)-A：预应力筋截面面积(mm2)本项目采用的具体张拉顺序内容示及说明。预应力管道制作、安装的质量控制要点。混凝土浇筑、养护对预应力的影响及控制措施。预应力筋的锚固端处理要求。3.操作规程与安全规范：千斤顶、油泵等设备的正确安装、调试、使用及拆卸步骤。张拉过程中的操作要点，包括加载速率控制、量测读数、锚固操作等。应力测量仪表(如压力传感器、位移计)的正确使用、校准及读数方法。张拉记录的要求与填写规范，确保记录的准确、完整、及时。安全操作规程，包括个人防护用品(安全帽、防护眼镜、手套、劳保鞋等)的正 确佩戴，作业区域的围挡与警示，高空作业安全措施，防止高压油管爆裂伤人等。4.质量验收标准：预应力张拉质量的控制指标，如实际伸长量与计算伸长量的偏差范围、锚固效率 系数等。张拉过程中及张拉完毕后，预应力筋断丝、滑丝的数量控制标准。预应力管道密实性检查要求。5.应急预案：针对张拉过程中可能出现的异常情况（如设备故障、预应力筋断裂、锚具失效等）的应急处理流程。紧急情况下的人员疏散与救护措施。（3）培训方式与要求 培训方式：采用理论授课、现场讲解、模拟操作、实际操作相结合的方式。理 论培训可利用课堂、会议室等进行；现场讲解结合内容纸、实际设备进行；模拟 操作和实际操作在专门的训练场地或施工现场进行。培训考核：培训结束后，应进行考核，考核形式可为笔试、口试或实际操作考 核。考核合格者方可上岗作业，考核成绩应记录存档。持证上岗：关键岗位人员，如张拉工程师、张拉操作工等，应具备相应的资格 证书，并确保在有效期内。无证人员严禁独立操作。持续教育：在施工过程中，应根据需要定期组织技术复核和安全教育，及时传 达新的技术要求和安全信息，不断提高施工人员的技能水平和安全意识。通过上述系统性的培训，确保所有参与预应力张拉施工的人员都明确自己的职责，掌握必要的知识和技能，能够严格按照操作规程和安全规范进行作业，从而保证现浇箱 梁预应力张拉施工的顺利进行和最终质量。3.3安全措施与应急预案为确保现浇箱梁预应力张拉作业的安全，本技术方案与操作规范中提出了以下安全 措施与应急预案：1.人员安全：所有参与预应力张拉作业的人员必须经过专业培训，并持有相应的操作证书。在作业前，应进行安全教育和技能培训，确保每位员工熟悉操作规程和应急处理措施。2.设备安全：使用的所有设备(如千斤顶、油泵等)应定期进行检查和维护，确保 其性能良好。同时应设置明显的警示标志，防止无关人员进入作业区域。3.环境安全：作业现场应保持整洁，避免杂物堆放。作业区域应设置隔离设施，以 防止非作业人员进入。此外应采取有效措施防止水、电等事故的发生。4.预应力张拉安全:预应力张拉过程中，应严格按照设计要求和施工规范进行操作。张拉过程中，应密切监控张拉力和伸长量的变化，确保张拉过程平稳、无异常现 象发生。5.应急预案：针对可能出现的安全事故，制定详细的应急预案。包括火灾、触电、机械故障等可能的紧急情况，以及相应的应对措施和疏散路线。同时应建立应急 救援队伍，确保在紧急情况下能够迅速有效地进行救援。6.记录与报告：在预应力张拉作业过程中，应详细记录每次张拉的参数、时间等信 息、，以便在事故发生时能够快速准确地进行事故分析和处理。同时应定期向上级 主管部门报告工作进展和安全状况，接受监督和指导。4.预应力张拉工艺在现浇箱梁施工过程中，预应力张拉是一项关键步骤，用于确保结构的安全性和耐 久性。本节将详细阐述预应力张拉的基本工艺流程及操作方法。(1)张拉工艺流程传感器安装一张拉机具准备一油泵调试一张拉前检查一开始张拉一锁定及锚固 一张拉记录(2)张拉前检查在进行预应力张拉前，需对张拉设备、锚具、夹具进行全面检查，确保设备正常,相关材料质量符合要求。(3)开始张拉张拉通常分为初次张拉和补张拉两步，初次张拉按照设计张拉力进行，补张拉用于 调整初始预应力损耗。张拉过程中，需确保张拉同步进行，且预应力值符合设计要求。(4)锁定及锚固当预应力达到设计要求后，采用专用工具进行预应力索的锁定和锚固，确保预应力 在结构中长期保持稳定。锚具的选择需符合相关标准，并保证其与预应力索结合紧密。(5)张拉记录张拉过程中，需详细记录相关数据，如张拉时间、张拉值、设备状态等，以便于后续的资料追溯和质量控制。张拉记录可参照以下表格：$begin array)|c|c|c|c|c|)hline text 序号&text曰期&text 张拉时间&text 油压(text kN)&text 备注 hline 1&hline 2&hline 3&hlineendarray$(6)安全操作规范在进行预应力张拉作业时，操作人员必须佩戴防护眼镜，穿着绝缘靴，并严格按照 操作规程进行操作。此外确保张拉设备布置合理，避免因操作不当造成安全事故。(7)张拉设备维护为了保证设备正常运行，需定期对张拉设备进行维护和检查，确保其处于良好的工 作状态。维护内容包括但不限于：定期润滑设备，防止锈蚀和磨损；定期更换磨损零件;检查油管是否漏油或损坏；保持设备整洁，避免灰尘和杂物影响设备性能。4.1张拉工艺流程图为确保现浇箱梁预应力张拉作业的顺利进行，以下为详细工艺流程内容，其中包含了各关键步骤与注意事项。工序编号工序内容操作要点4.1.1准备工作1.检查预应力钢筋的规格和数量是否符合设计要求。2.确认张拉设 备的功能状态良好，并进行调试。3.清理箱梁混凝土表面的污垢及 松散颗粒。4.1.2张拉设备安装1.根据设计内容纸和施工规范安排张拉设备的精确安装位置。2.依 据预应力筋的长度和预应力值，选用合适的张拉锚具和连接器。3.安装并调试液压张拉系统，确保各项参数准确无误。4.1.3张拉作业准备1.按照张拉系数计算预应力筋的张拉力。2.配制与张拉过程相符的 锚固剂3.确认张拉过程中所需的各种材料、工具及检测设备均已准 备妥当。4.1.4预应力张拉1.按照预应力筋的总长度和张拉力计算张拉速度，确保张拉过程平 稳无误。2.利用张拉设备逐步进行张拉，实时监控张拉力与伸长量。3.在达到设定的张拉力后，保持该力值一定时间，以便预应力充分 传递到混凝土中。4.1.5锚固和1.在预应力筋达到设计张拉力后，立即进行锚固，避免应力损失。2.工序工序内操作要点编号容冷拉伸使用专用设备测量张拉的冷拉伸长量，验证是否达到设计要求。3.长量测记录实际冷拉伸长量，并与计算值进行比对。试张拉后1.检查锚具和钢筋的锚固情况，确保无松动或翘曲。2.检查张拉过4.1.6检查与程中的伸长量，是否与理论计算值相符。3.如果存在偏差，分析原处理因并采取相应措施进行调整。在张拉过程q口，还需关注以下公式和参数：公式：F-k-A-o其中（均为张拉力（kN）,（A）为预应力系数，（力）为预应力筋的横截面积（mm2）,（a）为预应力钢筋的应力（MPa）o参数：-（。）通常根据设计要求确定，如：（。二J860）MPa。-（A）根据张拉设备和预应力筋的种类而定，具体数值需参考产品说明书或相关标准。通过以上流程内容及公式参数，可为现浇箱梁预应力张拉作业提供科学的操作指南。4.2张拉顺序与方法现浇箱梁的预应力张拉是一项关键工序，其合理顺序不仅关系到施工能否顺利进行,还直接关乎结构的安全性与耐久性。本文档将详细介绍张拉的顺序与方法。（1）张拉顺序箱梁预应力张拉的顺序应该根据设计文件的要求来确定，通常遵循先纵向预应力筋 后横向预应力筋的原则进行。具体顺序如下：1.纵向预应力筋：按设计指定的区域进行分组张拉，确保不同组别之间张拉应力均 匀。2横向预应力筋：横向预应力筋应在对应的纵向预应力筋张拉完毕并完成相应的养 护处理后进行。横向预应力筋的张拉顺序可以根据箱梁的实际结构特点，选择自 梁底向上依次进行，避免局部超应力导致的损坏。（2）张拉方法预应力筋张拉时，我们需要依据张拉设备的特性，选择合适的张拉方法。以下是两 种常用的张拉方法：1.单根张拉：适用于预应力筋分布较为分散且不便成组张拉的情况。用千斤顶单独 对每根预应力筋进行张拉，确保所有预应力筋张拉受力均匀。2.成组张拉：适用于预应力筋分布较为集中且便于成组张拉的情况。先将多根预应 力筋捆扎在一起，用千斤顶一次性进行张拉。（3）张拉控制参数及方法 预应力筋的理论伸长量：预应力筋实际伸长值应接近理论伸长值的6%,如超出 6%,需查明原因并采取纠正措施。根据下式进行计算：X jE,o 0 o.其中（/2）为实际伸长量；（R为材料弹性模量；（。力为设备施加的控制应力；（。）为预应力筋的初始应力；（d/理论）为理论伸长量。张拉过程中需确认的参数：主要包括千斤顶油表读数、伸长量及两端张拉力等，需确保各参数符合设计要求。张拉工艺过程：根据不同的张拉方法，具体过程略有差异，但总体上可包括预拉 伸、施加控制应力、保持应力及锚固几个步骤。其中预拉伸阶段主要用于消除预 应力筋的初始伸长，保证张拉过程中的线性关系。通过合理的张拉顺序与方法，可以确保预应力筋的张拉效果达到最佳，从而满足设 计要求及提高结构的承载能力与耐久性。4.3张拉过程中的监控要点在进行现浇箱梁预应力张拉作业时，确保作业质量和安全性至关重要。以下列出张拉过程中的主要监控要点：（1）应力监测1.实际应力监控：在张拉过程中，实时监测实际应力，确保其不超过设计容许应力。可参照以下表格监控：2.应力变化率控制：监测应力变化率，确保其在合理范围内。应力变化率计算公式应力等级允许应力（MPa）目标应力（MPa）第一阶段5040-50第二阶段7060-70第三阶段85废钢筋95（二）废弃物回收与利用1.废水回收:对施工废水和清洗废水，经过处理后可用于养护混凝土，提高水资源利用率。【公式工废水循环利用率废水循环利用率处理后废水同用量 总用水量X 10M2.固体废弃物回收:对于混凝土碎块和废钢筋，可按照上述表格中的回收利用率进行回收，用于填充 或其他建筑材料的制造。【公式工废弃物回收成本废弃物回收成本=废弃物回收价值X。-回收利用率）（三）注意事项1.建立健全废弃物台账制度，对废弃物的产生、处理和回收过程进行全程监控。2.严格执行废弃物处理规范，确保处理效果满足环保要求。3.加强对施工人员的培训，提高环保意识，减少废弃物的产生。通过以上措施，本项目的现浇箱梁预应力张拉施工将能够实现废弃物的有效处理与 回收利用，降低对环境的影响，提高资源的利用率。8.工程案例分析（一）案例背景介绍本工程涉及一座大型现浇箱梁的施工过程，其中预应力张拉是施工中的关键环节。本工程采用的是分段浇筑、一次成型的施工方案，因此预应力张拉的质量直接关系到桥 梁的安全性和使用寿命。为确保预应力张拉施工的质量和安全，本工程制定了详细的预 应力张拉技术方案与操作规范。（二）工程概况本工程所建桥梁总长XXX米，桥面宽度XX米，采用预应力混凝土连续箱梁结构。预应力张拉主要包括钢绞线的张拉和钢束的张拉两部分，其中钢绞线张拉采用对称张拉 的方式，钢束张拉则根据设计要求进行分段张拉。（三）预应力张拉技术方案1.施工前的准备工作：对施工现场进行勘察，确保施工环境符合设计要求；对预应 力材料进行检查和验收，确保材料质量符合要求；对张拉设备进行校准和调试，确保设备正常运行。2.施工过程：按照设计要求进行预应力筋的布置和张拉顺序的规划；进行对称张拉 或分段张拉；在张拉过程中，实时监测张拉力和伸长量，确保数据符合设计要求。3.施工后的工作：对张拉结果进行验收，确保预应力张拉质量；对施工现场进行清 理，确保环境整洁。（四）操作规范1.安全规范：操作人员必须佩戴安全帽、安全带等安全防护用品；施工区域应设置 明显的安全警示标志，防止非施工人员进入。2.技术规范：严格按照设计要求进行预应力筋的布置和张拉；实时监测张拉力、伸 长量等数据，确保数据准确；对张拉设备定期进行检查和维修，确保设备正常运 行。3.质量规范：对预应力材料进行检查和验收，确保材料质量符合要求；对张拉结果 进行验收，确保预应力张拉质量达标；对施工过程中出现的问题及时处理，确保 施工质量。（五）案例分析在本工程的实施过程中，针对预应力张拉环节，我们采用了分段浇筑、一次成型的 施工方案。在施工过程中，我们严格按照技术方案和操作规范进行施工，确保了预应力 张拉的质量和安全。同时我们还根据实际情况对技术方案进行了优化和调整，提高了施 工效率。通过本工程的实践，我们总结了以下经验教训：1.严格按照设计要求进行预应力筋的布置和张拉，确保预应力分布均匀。2.实时监测张拉力、伸长量等数据，确保数据准确，防止出现过张或欠张现象。3.对张拉设备定期进行检查和维修，确保设备正常运行，防止因设备故障导致施工事故。4.在施工过程中，遇到问题时应及时处理，避免问题扩大影响施工质量。（六）总结与展望通过本工程的实施，我们总结出了一套适用于现浇箱梁预应力张拉的技术方案与操 作规范。在今后的施工中，我们将继续完善和优化该方案与规范，提高施工效率和质量。同时我们还将加强与其他工程单位的交流和学习，不断提高自身的技术水平和管理能力。8.1 案例选择与分析方法在进行现浇箱梁预应力张拉技术方案与操作规范的研究时，案例的选择和分析是至 关重要的环节。为了确保研究结果的科学性和实用性，我们需要遵循一定的步骤来选择 合适的案例，并运用恰当的方法对这些案例进行深入分析。首先在选择案例时，应考虑其代表性、适用性以及实际工程背景等因素。例如，可 以选取一个已经成功应用且效果显著的现浇箱梁预应力施工项目作为研究对象。这样的 案例不仅能够展示该技术的实际应用价值，还能够提供宝贵的经验教训供其他项目参考。其次对于所选案例，我们应当采用系统性的分析方法。这包括但不限于以下几个方 面：1.数据收集：详细记录并整理相关的工程技术参数，如混凝土强度、钢筋规格、预 应力值等，以确保数据的真实性和准确性。2.数据分析：利用统计学方法对收集到的数据进行分析，评估不同因素（如混凝土 质量、施工工艺等）对最终结果的影响程度。3.对比分析：将本项目的实施情况与已有的行业标准或最佳实践进行对比，找出差异及改进空间。4.问题识别：通过上述分析过程发现潜在的问题点，并制定相应的解决措施。5.总结与建议：基于以上分析，形成一份详细的案例分析报告，提出改进建议和未 来发展的方向。通过这种全面而系统的分析方法，我们可以更准确地理解现浇箱梁预应力张拉技术 的应用特点及其局限性，为后续的技术创新和优化提供有力支持。同时这也体现了科学 研究中严谨求实的态度，有助于推动相关领域的进步和发展。8.2案例总结与经验教训在实施了现浇箱梁预应力张拉技术方案与操作规范后，我们获得了宝贵的实践经验。以下是对该工程案例的总结以及从中吸取的经验教训。(1)工程概况本案例涉及的一座现浇箱梁桥，其跨度为30nb采用预应力混凝土施工。在施工过 程中，我们对箱梁进行了预应力张拉，以确保结构的承载能力和稳定性。(2)施工过程在预应力张拉施工中，我们遵循了以下操作规范：1.材料准备：确保所有预应力材料(如钢绞线、锚具等)的质量符合设计要求。2.张拉设备校准：在施工前，对张拉设备进行了精确的校准，确保其性能稳定。3.预应力筋张拉：按照设计要求的张拉顺序和张力进行张拉，并在张拉过程中密切 监测应力变化。4.锚固与灌浆：张拉完成后，及时进行锚固和灌浆作业，确保预应力筋与混凝土之 间的粘结质量。(3)案例总结通过本案例的实施，我们得出以下经验教训:1.严格把控材料质量：预应力材料的质量对工程至关重要，必须严格按照设计要求进行采购和检验。2.精确校准张拉设备：张拉设备的精确校准是确保张拉效果的关键，任何误差都可 能导致预应力筋的应力分布不均。3.注意张拉顺序与张力控制：合理的张拉顺序和张力控制有助于避免预应力筋的过 度应力集中和破坏。4.及时锚固与灌浆：锚固和灌浆作业的质量直接影响预应力筋与混凝土之间的粘结 性能，必须给予足够的重视。(4)经验教训在本案例中，我们也遇到了一些问题和挑战：1.张拉过程中的应力波动：在张拉过程中，我们曾遇到应力波动的情况，主要是由 于预应力筋的摩擦阻力变化引起的。通过及时调整张拉顺序和张力控制，我们成 功解决了这一问题。2.锚固灌浆过程中的质量问题：在锚固灌浆过程中，我们发现部分灌浆料存在空洞 和不密实的现象。针对这一问题，我们加强了灌浆料的质量控制，并改进了灌浆 工艺。3.施工人员技能不足：在施工过程中，我们发现部分施工人员的技能水平不足以满 足预应力张拉的要求。为此，我们加强了施工人员的培训和教育，提高了他们的 技能水平。通过本案例的总结和经验教训的吸取，我们为今后的现浇箱梁预应力张拉工程提供 了有益的参考和借鉴。8.3改进建议与未来展望现浇箱梁预应力张拉技术作为现代桥梁工程中的关键环节，在保障结构安全、提升 工程质量方面发挥着不可替代的作用。尽管当前的技术方案与操作规范已相对成熟，但 在实际应用中仍存在一定的提升空间与挑战。为了进一步优化张拉工艺，提升效率，降 低成本，并适应未来桥梁建设的发展趋势，提出以下改进建议与未来展望：（1）技术改进建议1.智能化监控系统的深化应用：现有张拉过程中，应力、伸长量的监控多依赖于 人工读数或基础自动化设备。建议进一步推广集成传感器网络、无线传输及实时 数据处理能力的智能化监控系统。通过在预应力筋上布设高精度应变片或位移传 感器，结合物联网（IoT）技术，实现对张拉力、伸长量、锚具状态等关键参数 的实时、连续、自动监测与记录。这不仅提高了数据的准确性和可靠性，也为后 续的数据分析与质量追溯提供了基础。例如，可建立数据库，记录每次张拉的详 细数据，并与设计值进行比对，实现可视化监控（如内容所示的数据结构示意）。2.新型材料与技术的研发应用：高性能钢材：探索应用强度更高、低松弛性能更优的新型预应力钢材，如超高 强度钢绞线（例如，强度级别达到2000MPa甚至更高）。这有助于在保证相同预 应力效果的前提下，减小预应力筋截面面积，从而减轻结构自重，或增大张拉力,提高结构承载力。其力学性能可表示为：o_p二F/A二E,其中。_p为预应 力，F为张拉力，A为截面面积，E为弹性模量，为应变。采用更高强度钢材,F可显著增大。高性能锚具：研发更可靠、更耐久、安装更便捷的锚具系统，特别是适用于大 吨位张拉的锚具，以及具有自锁功能或能更好释放摩擦损失的锚具。智能材料集成：研究将光纤传感等智能材料直接集成到预应力筋中，实现从生产到服役全过程的健康监测。3.张拉工艺与设备优化：液压系统升级：采用更高精度、更大吨位、更稳定可靠的高压智能液压张拉设 备。引入双控张拉技术（压力与伸长量双控），确保张拉过程的精准性。设备应 具备自动补偿油缸行程、自动记录数据等功能。张拉顺序优化算法：针对复杂截面箱梁，研究更科学的预应力筋张拉顺序优化 算法，以实现预应力的最佳分布，减少结构变形和应力集中。模板与支架技术协同：加强张拉工艺与模板、支架体系的设计协同，优化施工 流程，减少张拉过程中的结构位移和变形，确保张拉精度。（2）未来展望展望未来，现浇箱梁预应力张拉技术将朝着更加智能化、绿色化、自动化和一体化 的方向发展。1.全生命周期智能管理：随着BIM（建筑信息模型）技术和物联网的深度融合，预应力张拉技术将不再是孤立的施工环节。未来的预应力体系有望实现从设计阶 段参数化建模、施工阶段自动化张拉与实时监控，到运营阶段健康监测与维护的 全生命周期智能管理。通过建立数字挛生模型，可以模拟张拉过程，预测潜在风 险，优化维护策略。2.绿色与可持续发展：在材料选择上，
