建筑专业 建筑综合楼毕业设计论文.pdf

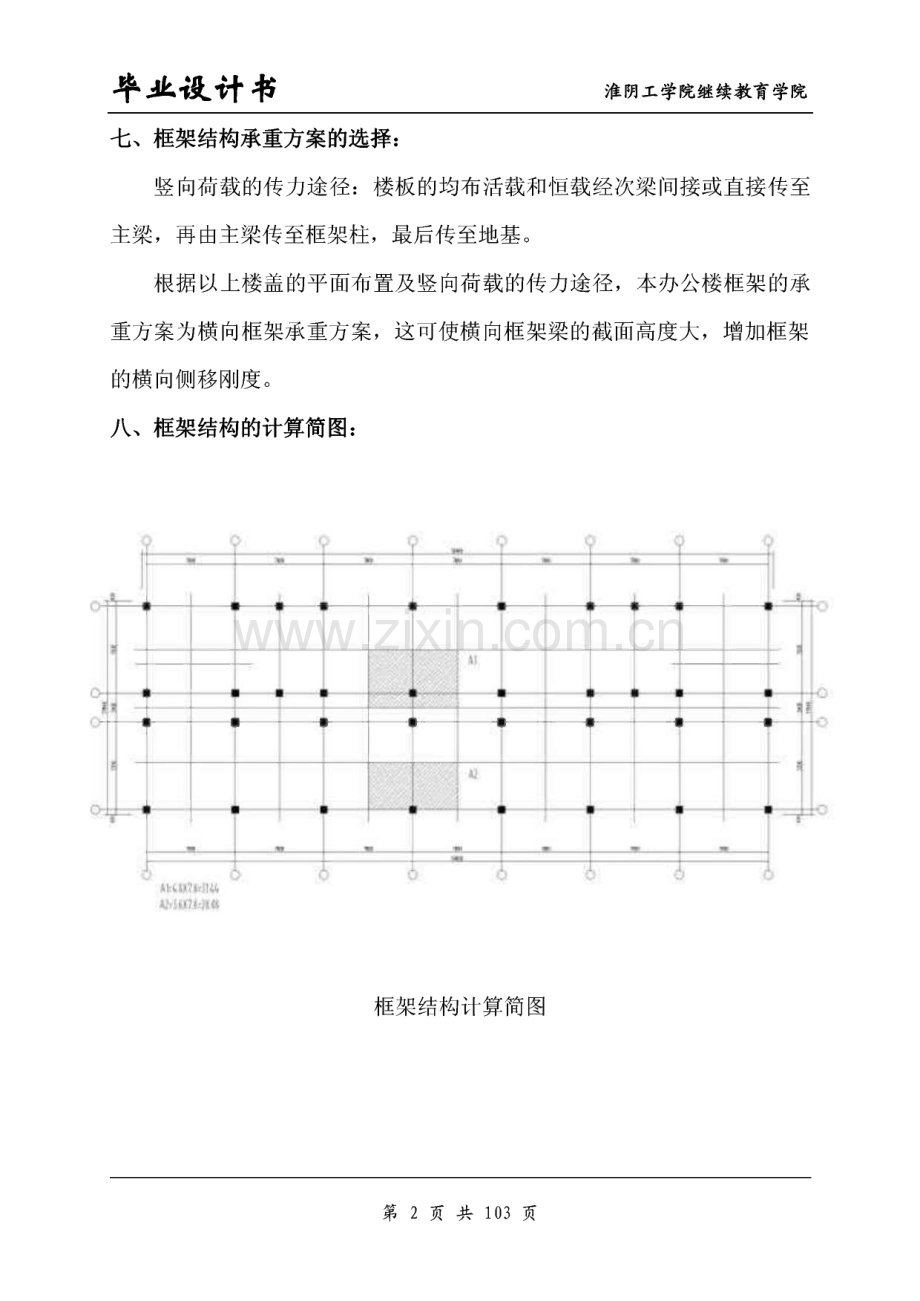

毕业设计书 淮阴工学院继续教育学院第一部分：工程概况一、建筑地点：江苏省金湖县二、建筑类型：六层综合楼，框架填充墙结构。三、建筑介绍：建筑面积5893.36平方米，楼盖及屋盖均采用现浇钢筋混 凝土框架结构，楼板厚度取100mm,填充墙采用蒸压粉煤灰加气混凝土砌块。四、门窗使用：大门采用玻璃门，其它为木门，窗为铝合金窗。五、地质条件：经地质勘察部门确定，此建筑场地为二类近震场地，设防 烈度为7度。六、柱网与层高：本综合楼采用柱距为7.2m的内廊式小柱网，边跨为7.2m,中间跨为2.4m,层局取4.2m和3.3m,如下图所小：柱网布置图第1页共103页淮阴工学院继续教育学院毕业设计书七、框架结构承重方案的选择:竖向荷载的传力途径：楼板的均布活载和恒载经次梁间接或直接传至 主梁，再由主梁传至框架柱，最后传至地基。根据以上楼盖的平面布置及竖向荷载的传力途径，本办公楼框架的承 重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架 的横向侧移刚度。八、框架结构的计算简图：框架结构计算简图第2页共103页毕业设计书淮阴工学院继续教育学院横向框架组成的空间结构本方案中，需近似的按横向的平面框架分别计算。本方案中，需近似的按横向的平面框架分别计算。九、梁、柱截面尺寸的初步确定：1、梁截面高度一般取梁跨度的1/121/8。本方案取700mm,截面宽度取700X(1/2-1/3)=300mm,可得梁的截面初步定为 bXh=300*700。2、框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算：(1)柱组合的轴压力设计值N二B F gE n注：B考虑地震作用组合后柱轴压力增大系数。第3页共103页毕业设计书淮阴工学院继续教育学院F按简支状态计算柱的负载面积。gE折算在单位建筑面积上的重力荷载代表值，可近似的取14KN/m2on为验算截面以上的楼层层数。(2)AcNN/unK注：5为框架柱轴压比限值，本方案为二级抗震等级，查抗震规范可知取为0.8ofc为混凝土轴心抗压强度设计值，对C30,查得14.3N/mm2。3、计算过程：对于边柱：N=P F gE n=l.3 X 25.92X 14X 6=2830.464(KN)AcN/uNfc=2830.464X1070.8/14.3=247418.18(mm2)取 600mmX600mm对于内柱：N=p Fg E n=l.25 X34.56 X 14X6=3628.8(KN)AcN/uNfc=3628.8*lO7o.8/14.3=317202.80(mm2)取 600mmX600mm梁截面尺寸(mm)混凝土等级横梁(bXh)纵梁(bXh)AB跨、CD跨BC跨C30300X700250X400300X700第4页共103页毕业设计书淮阴工学院继续教育学院柱截面尺寸（mm）层次混凝土等级b Xh1C30600X6002-6C30600X600第二部分：重力荷载代表值的计算一、资料准备:查荷载规范可取:、屋面永久荷载标准值（不上人）4mm厚APP改IW晒水卷材水层（上作毗喉护层）10X0.004=0.04KN/m220厚L 2水泥找平层20X0.02=0.4 KN/m21：10水泥砂浆珍珠岩找坡，最薄处30厚20X0.03=0.6 KN/m2100厚阻燃型苯乙烯泡抹塑料保温板0.5X0.1=0.05 KN/m220厚1：3水泥砂和坪层，上刷W氨酯防水涂料一层20X0.02=0.25 KN/m2100厚钢筋混凝土板25X0.10=3.0 KN/m210厚混合砂浆刮大白17X0.01=0.17 KN/m2合计4.16 KN/m2、5层楼面:10厚L 1水泥砂浆20X0.01=0.2 KN/m220厚大理石28X0.02=0.56 KN/m2第5页共103页毕业设计书淮阴工学院继续教育学院20厚L 3水泥砂浆找平层100厚钢筋混凝土板20厚1：3水泥砂浆找平层10厚混合砂浆刮大白20X0.02=0.4 KN/m225X0.10=2.5 KN/m220X0.02=0.4 KN/m217X0.01=0.17 KN/m2合计、屋面及楼面可变荷载标准值:上人屋面均布活荷载标准值楼面活荷载标准值屋面雪荷载标准值、梁柱密度25 KN/m2蒸压粉煤灰加气混凝土砌块二、重力荷载代表值的计算：1、第一层：4.23 KN/m22.0 KN/m22.0 KN/m2SK=urS0=l.0X0.35=0.35 KN/m2(式中Ur为屋面积雪分布系数)5.5KN/m3、梁:柱:类别净跨(mm)截面(mm)密度(KN/m3)体积(m3)数量（根）单重(KN)总重(KN)横梁6600300X700251.391634.755561800250X400250.1884.536纵梁7200300X700251.511437.75528.5第6页共103页毕业设计书淮阴工学院继续教育学院类别计算高度(mm)截面(mm)密度(KN/m3)体积(m3)数量(根)单重(KN)总重(KN)柱4200600X600251.514037.751510(2)、内外填充墙重的计算：横墙：AB跨、CD跨墙：墙厚370mm,计算长度6600mm,计算高度4200-700=3500mmo单跨体积：0.37X6.6X3.5=8.55m3单跨重量：8.55X5.5=47.01KN数量：4总重：47.01X4=188.03KNAB跨、CD跨墙：墙厚240mm,计算长度6600mm,计算高度4200-700=3500mm。单跨体积:0.24X6.6X3.5=5.54m3单跨重量：5.54X5.5=30.49KN数量：20总重：3049X20=609.84KNBC跨墙：墙厚370mm,计算长度1800mm,计算高度4200-700=3500mm。单跨体积：(L 8X3.5-L5X2.l)X0.37=L Xu?单跨重量：1.17X5.5=6.41KN数量：2总重：6.41X2=12.82KN厕所横墙：墙厚240mm,计算长度7200-24004800mm,计算高度4200-100=4100mmo第7页共103页毕业设计书淮阴工学院继续教育学院单跨体积:0.24X4.8X4.1=4.72m3单跨重量:4.72X5.5=25.98KN数量：2总重：2598X2=5L96KN横墙总重：188.03+609.84+12.82+51.96=862.65KN纵墙：外墙：单个体积：(7.2X3.5)-(2.7X1.7*2)X0.37=5.93m3数量：12总重：5.93X12X5.5=391.21KN厕所外纵墙:体积:(7.2X3.5-1.8X1.9)X0.24=5.23 m3总重:5.23X5.5X2=57.50KN内纵墙:单个体积:(7.2X3.5-1X2.1X2)X0.24=5.04m3单个重量：5.04X5.5=27.72KN数量：15总重：2772X15=415.80KN纵墙总重：391.21+57.50+415.80=864.51KN(3)、窗户计算(钢框玻璃窗)：办公室窗户：尺寸：2700mmX 1700mm自重:0.4KN/m2第8页共103页毕业设计书淮阴工学院继续教育学院数量：23重量：2.7XL7X0.40.7,故该框架为规则框架。第四部分：横向水平荷载作用下框架 结构的内力和侧移计算一、横向自振周期的计算：横向自振周期的计算采用结构顶点的假想位移法。基本自振周期T(s)可按下式计算：L=l.7qj T(uT)1/2注：lb假想把集中在各层楼面处的重力荷载代表值。作为水平荷载而算得 的结构顶点位移。i|J T结构基本自振周期考虑非承重砖墙影响的折减系数，取0.6oUt按以下公式计算：Vgi=Gk(u)i=Voi/X D ij第19页共103页毕业设计书淮阴工学院继续教育学院uT=E(Au)k注：XD,为第i层的层间侧移刚度。(Au)为第i层的层间侧移。(Au)k为第k层的层间侧移。S为同层内框架柱的总数。结构顶点的假想侧移计算过程见下表:结构顶点的假想侧移计算层次Gi(KN)VGi(KN)EDi(N/mm)Aui(mm)Ui(mm)68848.6158824.615975239.049181,32358720.4317545.0459752317.991172,27448720.4326265.4759752326.933154,28338720.4334985.9059752335.875127.3528720.4343706.3359752344.81691.47519243.7552950.08511348446.65946.659(ut)1/2=1.7X0.6X(0.181323)1/2=0.434(s)二、水平地震作用及楼层地震剪力的计算：本结构高度不超过40m,质量和刚度沿高度分布比较均匀，变形以剪切型为主，故可用底部剪力法计算水平地震作用，即：1、结构等效总重力荷载代表值GeqGe=0.85EG-0.85X(8848.615+8720.73X4+9243.73)=45028.975(KN)第20页共103页毕业设计书淮阴工学院继续教育学院2、计算水平地震影响系数a 1查表得二类场地近震特征周期值T=0.40so查表得设防烈度为7度的a max=0.08a i=(Tg/Ti)0,9a max=(0.4/0.434)0 9 X0.08=0.07433、结构总的水平地震作用标准值FEkFEk=a lGeq=0.0743X45028.975=3347.30KN)因1.4Tg=l.4X0.4=0.56sTfO.434s,所以不考虑顶部附加水平地震作用。各质点横向水平地震作用按下式计算：F尸GiHiFEk(1-6 n)/(EGkHk)地震作用下各楼层水平地震层间剪力匕为Vi=EFk(i=L 2,n)各质点水平地震作用及楼层地震剪力沿房屋高度的分布见下图：水平地族作用分布V6V5V4V3V2VI层问势力分布第21页共103页毕业设计书 淮阴工学院继续教育学院三、多遇水平地震作用下的位移验算：水平地震作用下框架结构的层间位移(!)I和顶点位移Ui分别按下 列公式计算：(Au)i=Vi/ED iju i=I2(Au)k各层的层间弹性位移角e e=(Au)/hi,根据抗震规范，考虑砖填充墙 抗侧力作用的框架，层间弹性位移角限值e el/550o四、水平地震作用下框架内力计算：1、框架柱端剪力及弯矩分别按下列公式计算：VDijV i/X D.M*j=Vij*yh Mj-Vtj(l-y)hy=yn+yi+y2+y3注：yn框架柱的标准反弯点高度比。力为上下层梁线刚度变化时反弯点高度比的修正值。丫2、丫3为上下层层高变化时反弯点高度比的修正值。y框架柱的反弯点高度比。底层柱需考虑修正值y2,第二层柱需考虑修正值yi和y3,其它柱均无修正。计算过程如下表：第22页共103页毕业设计书淮阴工学院继续教育学院1、各层柱端弯矩、剪力及轴力计算：杆件号 弯矩 轴力 剪力 弯矩 轴力 剪力杆件号 弯矩 轴力 剪力 弯矩 轴力 剪力-柱（上面为柱下端，下为柱上端）一1-120.61 92.79-38.83-42.79-92.79 38.832-146.07 267.75-56.58-91.69-267.75 56.583-146.07-267.75-56.58-91.69 267.75 56.58第23页共103页毕业设计书淮阴工学院继续教育学院4-120.61-92.79-38.83-42.7992.7938.835-35.3774.11-23.07-42.42-74.11 23.076-108.77183.85-64.69-104.98-183.8564.697-108.77-183.85-64.69-104.98183.85 64.698-35.37-74.11-23.07-42.4274.1123.079-35.6055.12-23.27-43.09-55.12 23.2710-86.91110.76-54.08-91.99-110.7654.0811-86.91-110.76-54.08-91.99110.76 54.0812-35.60-55.12-23.27-43.0955.1223.2713-29.6637.09-20.88-41.07-37.09 20.8814-69.9457.59-44.63-77.76-57.5944.6315-69.94-57.59-44.63-77.7657.59 44.6316-29.66-37.09-20.88-41.0737.0920.8817-21.6621.13-17.55-37.47-21.13 17.5518-49.7324.26-33.41-60.87-24.2633.4119-49.73-24.26-33.41-60.8824.26 33.4120-21.66-21.13-17.55-37.4721.1317.5521-9.798.53-12.08-30.55-8.53 12.0822-23.92-10.92-18.26-36.5710.9218.2623-23.9210.92-18.26-36.57-10.92 18.2624-9.79-8.53-12.08-30.558.5312.08第24页共103页毕业设计书 淮阴工学院继续教育学院2、梁端弯矩、剪力及柱轴力的计算：杆件号 弯矩 轴力 剪力 弯矩 轴力 剪力杆件号 弯矩 轴力 剪力 弯矩 轴力 剪力175.6411.9819.8667.36-11.98-19.862131.990.00109.99131.990.00-109.99367.36-11.9819.8675.6411.98-19.86473.86-6.6319.8168.756.63-19.815120.380.00100.31120.380.00-100.31668.756.6319.8173.86-6.63-19.81768.46-5.0318.4364.235.03-18.43894.520.0078.7794.520.00-78.77964.235.0318.4368.46-5.03-18.431059.32-5.0216.0556.255.02-16.051168.460.0057.0568.460.00-57.051256.255.0216.0559.32-5.02-16.051346.24-5.7712.6044.505.77-12.601439.430.0032.8639.430.00-32.861544.505.7712.6046.24-5.77-12.601630.55-3.718.5330.923.71-8.5317-12.200.00-10.17-12.200.0010.171830.923.718.5330.55-3.71-8.53第25页共103页毕业设计书淮阴工学院继续教育学院横向框架弯矩图(KN*m)：五、水平风荷载作用及楼层地震剪力的计算:风荷载标准值:基本风压：0.65KN/m2 风振系数幅：因房屋总高度小于30m,所以因=1.0 风载体型系数四=0.8-(-0.5)=1.3由 3k邛Z|1S|1Z G)o计算过程如下表:1、各层柱端弯矩、剪力及轴力计算:第26页共103页毕业设计书淮阴工学院继续教育学院杆件号弯矩 轴力 剪力 弯矩 轴力 剪力杆件号 弯矩 轴力 剪力 弯矩 轴力 剪力-柱（上面为柱下端，下为柱上端）一1268.88-154.81105.1082.58154.81-62.262302.08-471.59118.12194.03471.59-118.123301.79471.34117.99193.79-471.34-117.994261.08155.0596.1386.20-155.05-69.25567.43-115.4862.7173.62115.48-22.786205.14-289.22124.82206.75289.22-124.827205.20288.93124.83 206.74-288.93-124.83863.61115.7755.2777.95-115.77-30.52961.67-79.2461.2367.9679.24-17.3410145.31-136.8394.36166.08136.83-94.3611145.28136.5294.34166.06-136.52-94.341257.2579.5453.0172.49-79.54-25.621345.26-48.7552.8056.5748.75-8.911498.25-35.6267.12123.2535.62-67.121598.2535.3267.13123.28-35.32-67.131640.7349.0544.6161.28-49.05-17.221730.20-25.2145.1241.3725.211.741851.2017.2839.4879.09-17.28-39.48第27页共103页毕业设计书淮阴工学院继续教育学院1951.06-17.6239.3578.8017.62-39.352025.38 25.5436.4246.34-25.54-7.052117.11-9.1840.3230.479.1811.49222.82 22.136.9720.18-22.13-6.97233.16-22.497.2720.8322.49-7.272411.97 9.5529.5832.28-9.552.762、梁端弯矩、剪力及柱轴力的计算杆件号弯矩轴力剪力弯矩轴力剪力杆件号 弯矩 轴力 剪力 弯矩 轴力 剪力梁（上面为梁左端,下为梁右端）-1-150.010.45-39.32-133.12-0.4539.322-266.057.14-221.69-266.00-7.14221.693-132.9913.98-39.28-149.81-13.9839.284-135.2838.45-36.25-125.69-38.4536.255-226.367.99-188.64-226.37-7.99188.646-125.65-22.49-36.23-135.2022.4936.237-113.2335.47-30.49-106.29-35.4730.498-158.038.23-131.69-158.03-8.23131.699-106.28-18.99-30.49-113.2218.9930.4910-86.77 36.21-23.54-82.70-36.2123.5411-91.748.57-76.44-91.72-8.5776.44第28页共103页毕业设计书淮阴工学院继续教育学院12-82.63-19.20-23.51-86.65 19.20 23.5113-58.49 42.07-16.03-56.91-42.07 16.0314-25.00 9.55-20.88-25.10-9.55 20.8815-56.86-22.53-16.00-58.31 22.53 16.0016-30.47 11.48-9.18-35.64-11.48 9.1817 15.46 4,52 12.95 15.62-4.52-12.9518-36.45-2.76-9.55-32.28 2.76 9.55：第五部分：竖向荷载作用下框架结构的内力计算（横向框架内力计算）一、计算单元的选择确定：取轴线横向框架进行计算，如下图所示：第29页共103页毕业设计书 淮阴工学院继续教育学院计算单元宽度为7.8m,由于房间内布置有次梁(bXh=200mmX500mm),故直接传给该框架的楼面荷载如图中的水平阴影所示。计算单元范围内的 其余楼面荷载则通过次梁和纵向框架梁以集中力的形式传给横向框架，作 用于各节点上。由于纵向框架梁的中心线与柱的中心线不重合，所以在框 架节点上还作用有集中力矩。二、荷载计算：1、恒载作用下柱的内力计算：恒荷载作用下各层框架梁上的荷载分布如下图所示：3 D W C 一 J 24HU.【叫MX史上作用的定睛制(1)、对于第6层，、皿代表横梁自重，为均布荷载形式。qi=o.3X0.7X25=4.5 KN/m=0.25X0.4X25=2.5KN/mq2和q21分别为屋面板和走道板传给横梁的梯形荷载和三角形荷载。q2=5.35X3.6=19.26 KN/mq2,=5.35X1.8=9.63 KN/mPl、P2分别由边纵梁、中纵梁直接传给柱的恒载，它包括主梁自重、次梁自重、楼板重等重力荷载，计算如下：第30页共103页毕业设计书淮阴工学院继续教育学院Pi=(3.6X2.4/2)X2+(2.4+7.2)XI.8/2 X5.35+4.5X7.2+0.2 X0.4X25X7.2=132.95 KNP2=(3.6X2.4/2)X2+(2.4+7.2)XI.8/2+(2.7+3.6)X2X1.2/2 X5.35+4.5X7.2+0.2X0.4X25X7.2=173.39 KN 集中力矩此斗冏=132.95X(0.65-0.3)/2=23.27 KN-mM2=P 262=173.39X(0.65-0.3)/2=30.34 KN-m(2)、对于2-5层,包括梁自重和其上横墙自重，为均布荷载，其它荷载的计算方法同 第6层。q尸4.5+0.24X3.0X5.5=8.46 KN/mqf=0.25X0,4X25=2.5KN/mq2和q2分别为楼面板和走道板传给横梁的梯形荷载和三角形荷载。q2=3.95X3.6=14.22 KN/mq2,=3.95X1.8=7.11 KN/m外纵墙线密度(7.2X3.0T.8X2.1义2)X0.24X5.5+2X1,8X2,IX0.4/7.2=2.99 KN/mPk(3.6 X2.4+9.6X0.9)X3.95+(4.5+2.99)X 7.2+0.2 X 0.4X 25 X 7.2=130.28 KNP2=(3.6X2.4+9.6X0.9+6.3X1.2)X 3.95+8.46 X 7.2+0.15 X 0.3 X 25 X第31页共103页毕业设计书淮阴工学院继续教育学院7.2=167.13 KN集中力矩此二Pie1=130.28X(0.65-0.3)/2=22,80 KN mM2=P 22=167.13X(0.65-0.3)/2=29.25 KN-m(3)、对于第1层,柱子为600mm义600mm,其余数据同2-5层，则qk4.5+0.24X3.0X5.5=8.46 KN/mqf=0.25X0.4X25=2.5KN/mq2和q2分别为楼面板和走道板传给横梁的梯形荷载和三角形荷载。q2=3.95X3.6=14.22 KN/mq2,=3.95X1.8=7.11 KN/m外纵墙线密度(7.2X3.0-L8X2.1X2)X 0.24 X 5.5+2 X 1.8 X2.U0.4/7.2=2.99 KN/mPx=(3.6X2.4+9.6X0.9)X3.95+(4.5+2.99)X7.2+0.2X0.4X25X7.2=130.28 KNP2=(3.6X2.4+9.6X0.9+6.3X1.2)X3.95+8.46X7.2+0.2X0.4X25X7.2=167.13 KN集中力矩MkPwi=130.28 X(0.70-0.3)/2=26.06 KN-mM2=P 262第32页共103页毕业设计书淮阴工学院继续教育学院=167.13X(0.70-0.3)/2=33,43 KN m2、活载作用下柱的内力计算：活荷载作用下各层框架梁上的荷载分布如下图所示:品展瞰上柞用的活他代(1)、对于第6层,q2=2.0X3.6=7.2 KN/mq2=2.OX 1.8=3.6 KN/mP尸(3.6X2.4+9.6X0.9)X2.0=34.56 KNP2=(3.6X2.4+9.6X0.9+6.3X1.2)X2.0=49.68 KN集中力矩MkPwi=34.56X(0.65-0.3)/2=6.05 KN mM2=P 262=49.68X(0.65-0.3)/2=8.69 KN m同理，在屋面雪荷载的作用下：q2=0.35X3,6=1.26 KN/mq2,=0.2X1.8=0.36 KN/m第33页共103页毕业设计书淮阴工学院继续教育学院Pk(3.6X2.4+9.6X0.9)X0.35=3.456 KNP2=(3.6X2.4+9.6X0.9+6.3X1.2)X0.35=4.968 KN集中力矩此斗冏=3.456X(0.65-0.3)/2=0.605 KN mM2=P 22=4.968 X(0.65-0.3)/2=0.869 KN m(2)、对于第2-5层，q2=2.0X3,6=7.2 KN/mq2J=2.OX 1.8=3.6 KN/mPk(3.6X2.4+9.6X0.9)X2.0=34.56 KNP2=(3.6X2.4+9.6X0.9+6.3X1.2)X2.0=49.68 KN集中力矩曲二Pie1=34.56*(0.65-0.3)/2=6.05 KN mM2=P 262=49.68(0.65-0.3)/2=8.69 KN m(3)、对于第1层,q2=2.0X3.6=7.2 KN/m第34页共103页毕业设计书淮阴工学院继续教育学院q2,=2.OX 1.8=3.6 KN/mPF(3.6X2.4+9.6X0.9)X 2.0=34.56 KNP2=(3.6X2.4+9.6X0.9+6.3X1.2)X2.0=49.68 KN 集中力矩此二Pi.=34.56X(0.70-0.3)/2=6.91 KN mM2P262=49.68X(0.70-0.3)/2=9.94 KN-m将计算结果汇总如下两表：横向框架恒载汇总表层次qi(KN/m)(KN/m)q2(KN/m)q2，(KN/m)Pi(KN)P2(KN)Mi(KNM2(KN hi)64.52.519.269.63132.95173.3923.2730.342-58.462.514.227.11130.28167.1322.8029.2518.462.514.227.11130.28167.1326.0633.43横向框架活载汇总表层次q2(KN/m)q2(KN/m)Pi(KN)P2(KN)Mi(KN m)M2(KN m)67.2(0.72)3.6(0.36)34.56(3.456)49.68(4.968)6.05(0.605)8.69(0.869)2-57.23.634.5649.686.058.6917.23.634.5649.686.919.94注：表中括号内数值对应于屋面雪荷载作用情况。3、恒荷载作用下梁的内力计算：第35页共103页毕业设计书淮阴工学院继续教育学院恒荷载作用下各层框架梁上的荷载分布如下图所示:等效于均布荷载与梯形、三角形荷载的叠加。Q=a/l=2.4/7.2=1/3(1)、对于第6层,-MAB=qiri/12+q2l21(卜2d 2+a 3)=4.5X7.2712+19.26 X 7.22 X 1-2X(1/3)2+(1/3)3/12=87.24(KN*m)-MBC=qf l22/12+5q2,l22/96=2.5X2.4712+5X9.63*2.42/96=4.09(KN)(2)、对于第5层,-MAB=q1l2i/12+q2l21(l-2a 2+a 3)=8.46 X 7.27 1 2+14.22 X 7.22 X 1-2 X(1/3)2+(1/3)3/12=86.60(KN m)-MBC=qi，r2/12+5q2,l22/96=2.5X2.4712+5X7.11X2.42/96=3.33(KN)4、活荷载作用下梁的内力计算：活荷载作用下各层框架梁上的荷载分布如下图所示：7.27.23.6720。各层恒荷载作用图对于第1-6层，-MAB=q212i(l-2a 2+a 3)=7.2X7.22X 1-2 X(1/3)2+(1/3)第36页共103页毕业设计书淮阴工学院继续教育学院3/12=25,34(KN m)-Mbc=5q2,122/96=5X3.6X2.42/96=l.08(KN m)三、内力计算：梁端、柱端弯矩采用弯矩二次分配法计算，由于结构和荷载均对称,故计算时可用半框架，弯矩计算如下图所示：第37页共103页毕业设计书淮阴工学院继续教育学院上柱下柱右梁左梁上柱下柱右梁0.7340.2660.237-0.652o.in io_a；23.27-87.2487.24-30.340-V-4.0946.9517.02-12.52-34.43-5.8613.50-6.268.5110.67-5.31-1.930.511.410.2455.14-78.4183.74-43.69-9.710.4230.4230.1540.1430.3950.3950.067 io_ck22.80-86.6086.60-29.25p-3.33269926.999.82-7.72-21.34-21.34-3.6223.4813.50-3.864.91-17.22-10.67-14.01-14.01-5.103.299.089.081.5436.4626.48-85.7487.08-29.48-22.93-5.410.4230.4230.1540.1430.3950.3950.067 _io-ck22.80-86.6086.60-29.250-V-3.3326.9926.999.82-7.72-21.34-21.34-3.6213.5013.50-3.864.91-10.67-10.67-9.79-9.79-3.562.356.496.491.1030.7030.70-84.2086.14-25.52-25.52-5.850.4230.4230.1540.1430.3950.3950.067_io-cP22.80-86.6086.60-29.250-$-3.3326.9926.999.82-7.72-21.34-21.34-3.6213.5013.50-3.864.91-10.67-10.67-9.79-9.79-3.562.356.496.491.1030.7030.70-84.2086.14-25.52-25.52-5.850.4230.4230.1540.1430.3950.3950.067 _|O_ck22.80-86.6086.60-29.25p-v-3.33269926.999.82-7.72-21.34-21.34-3.6213.5014.07-3.864.91-10.67-10.74-10.03-10.03-3.652.366.526.521.1030.4631.03-84.2986.15-25.49-25.56-5.850.4650.3650.1700.1430.3950.3950.067_iock26.06-86.6086.60-33.4310-V-3.3328.1522.1010.29-7.82-21.48-16.90-3.6413.50-3.915.15-10.67-4.46-3.50-1.630.872.381.870.4037.1918.601-81.8584.80-29.77-15.031-6.577TV 9.30V-7.52(a)恒荷载作用下框架内力计算图第38页共103页毕业设计书淮阴工学院继续教育学院上柱下柱右梁左梁,上柱下柱右梁0.7340.2660.237-0.6520.111_1-6.05-25.3425.34-8.69-1.0810-V14.165.13-3.69-10.15-1.734.08-1.64-1.85-0.592.570.04-2.720.100.0116.60-22.6524.26-12.77-2.800.4230.4230.1540.1430.3950.3950.067_16.05-25.3425.34-8.69-1.08|-V8.168.162.97-1.97-5.44-5.44-0.927.08-4.304.08-4.30-0.99-1.571.490.90-5.082.49-2.722.490.4310.947.94-24.9325.76-8.03-5.76-1.570.4230.4230.1540.1430.3950.3950.067_1-6.05-25.3425.34-8.69-1.08|0-V8.168.162.97-1.97-5.44-5.44-0.924.08-3.034.08-3.03-0.99-1.111.490.56-2.721.56-2.721.560.279.219.21-24.4725.42-6.60-6.60-1.730.4230.4230.1540.1430.3950.3950.067_1-4/6.05-25.3425.34-8.69-1.088.168.162.97-19.7-5.44-5.44-0.924.08-3.034.08-3.03-0.99-1.101.490.56-2.721.56-2.721.560.279.219.21-24.4725.42-6.60-6.60-1.730.4230.4230.1540.1430.3950.3950.067_16.05-25.3425.34-8.69-1.088.168.162.97-1.97-5.44-5.44-0.924.08-3.124.29-3.12-0.99-1.141.490.62-2.721.70-3.081.700.299.129.33-24.50,25.48.-6.46-6.46-1.710.4650.3650.1700.1430.3950.3950.067_16.91-25.3425.34-9.94-1.081-8.576.733.13-2.25-6.17-4.85-1.054.08-1.37-1.08-1.13-0.501.570.18-2.720.500.390.0811.285.651-23.8424.84-8.39-4.461-2.057TV 2.83 T7(b)活荷载作用下框架内力计算图,V-2.2377第39页共103页毕业设计书淮阴工学院继续教育学院(a)恒荷载作用下框架的M图(KN-M)第40页共103页毕业设计书淮阴工学院继续教育学院(b)活荷载作用下框架的M图(KN-M)第41页共103页毕业设计书 淮阴工学院继续教育学院四、梁端剪力和柱轴力的计算：1、恒载作用下：例：第 6 层：荷载弓I起的剪力：VA=VB=(19.26X4.8+4.5X7.2)/2=62.42 KNVB=Vc=(9.63X1.2+2.5X2.4)=8.78 KN本方案中，弯矩引起的剪力很小，可忽略不计。A 柱:N 顶=132.95+62.42=195.37 KN柱重：0.65X0.65X3.3X25=38.02 KNN 底=N 顶+38.02=233.39 KNB 柱:N 顶=173.39+64.42+8.78=246.59 KN恒载作用下梁端剪力及柱轴力(KN)层次荷载引起的剪力柱轴力AB跨BC跨A柱B柱Va=VbVb=VcN顶N底N顶N底662.428.78195.37233.39246.59284.61564.587.27428.25466.27523.59561.61464.587.27661.13699.15800.59838.61364.587.27894.01932.031077.591115.61264.587.271126.891164.911354.591392.61164.587.271359.771397.791631.591669.612、活载作用下：例：第6层：荷载引起的剪力：AB跨：Va=Vb=7.2X4.8/2=17.28 KNBCM：Vb=Vc=3.9X1.2/2=2.16 KNA 柱:N 顶=N 底=34.56+17.28=55 84 KN第42页共103页毕业设计书淮阴工学院继续教育学院B 柱:N 顶=N 底=49.68+17.28+2.16=69.12 KN活载作用下梁端剪力及柱轴力（KN）层次荷载引起的剪力柱轴力AB跨BC跨A柱B柱Va=VbVb=VcN顶二N底N顶二N底617.282.1651.
