新型光伏智能电站的应用与介绍.pptx

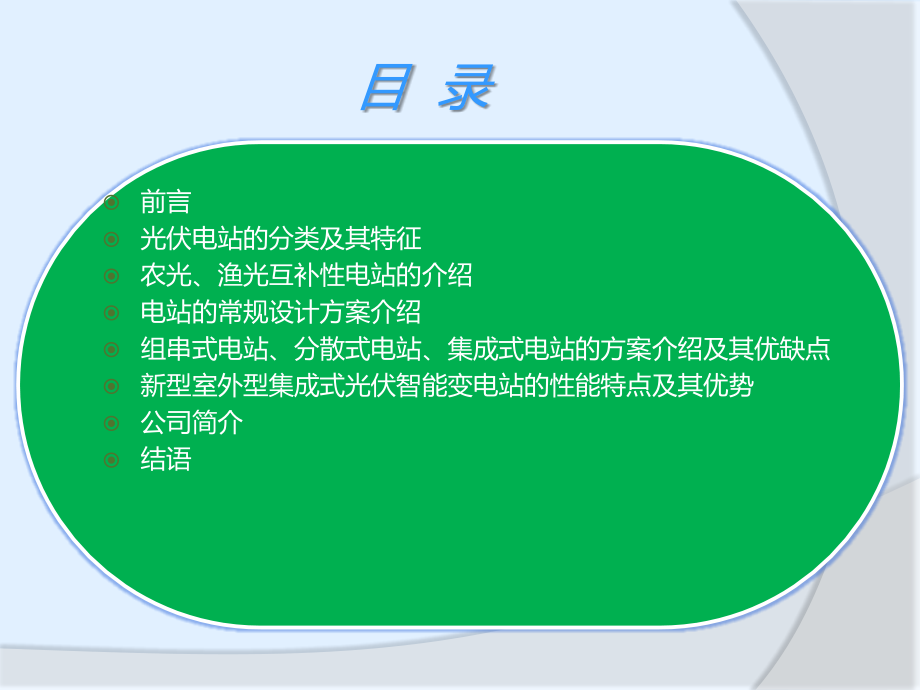

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2015/1/30,#,集成式光伏智能变电站,在发电系统中的应用,报告人：管同平,目 录,前言,光伏电站的分类及其特征,农光、渔光互补性电站的介绍,电站的常规设计方案介绍,组串式电站、分散式电站、集成式电站的方案介绍及其优缺点,新型室外型集成式光伏智能变电站的性能特点及其优势,公司简介,结语,前言,光伏发电的收益率,-,是投资商、发电企业最关心的话题！,影响光伏电站收益率的,主要,因素,有,设计方案的优化,初级投资成本,后期运维成本,电站发电量,来自太阳的能量,同一个家园 同一个梦想,ONE HOME ONE DREAM,光伏电站的分类,主要类型,荒漠电站,屋顶电站,山丘电站,农光、渔光互补电站,农光互补项目,渔光互补项目,项目建设尚无相关标准,目前“农光、渔光互补”光伏电站虽然已成为“现象”，但是在鱼塘上进行光伏电站建设的技术标准尚未形成。,目前采用的技术标准都是普通光伏电站标准，近年来光伏电站建设发展很快，除了类似渔光互补这种创新型项目之外，大规模的地面光伏电站项目也已缺乏相应标准，给企业施工带来困扰。,光伏电站常规设计方案,结构组成：,光电池组件,汇流箱,直流汇流柜,逆变柜,交流输出柜,升压变压器,高压并网计量（测量）柜,高压并网输出柜,智能通讯系统,SVG,动态无功调节系统等,采用组串式并网方案,组串式,设计,方案：,1MW,单元,一般,采用,40,台,28kW,组串式并网逆变器,，,可安装在组件,支,架背后。,集中式并网,目前，有两大主流设计方案,A.,分散式组装（即采用传统式电气供电方案，对部件单独采购，按其功能分开安装，需构建土建房屋）,B.,集成式光伏智能变电站（即箱体内部集成直流汇流逆变、交流输出、升压、高压并网输出功能单元模块）,外部只需接入来自汇流箱的数根直流光伏电缆，,1,根来自电网的高压交流电缆和,1,根光纤或通讯双绞线即可,一次系统方案示意图,平面布置示意图,（集成式）,方案的对比,1MWp,项目投资成本对比：,1.,组串式设计方案,2.,分散,式,(,组装,)1MWp,电,站,设计,方案,3.,集成式,1MWp,电,站,设计,方案,集成式,2MW,电站更具成本优势,成本分析结论,从以上数据分析对比，集成一体式光伏智能变电站在初期投资成本上明显占有优势！,按,2MWp,为一个单元，可以比分散式安装方案节省,22%,的成本，比,1MWp,集中式方案节省,13%,的成本。,因模块化的结构，在后期运维成本上也节省很多！,分散式组装设计方案不足之处,需要单独对设备分项采购，就单项设备进行技术商务技术谈判，交货期难以统一，影响整体规划,各个厂家产品品质保证及使用寿命难以得到保证，运维成本高,因其设备分散，后期需要专业电气工程队对设备进行拼装、整体调试及维保，协调困难,砌砖房，施工困难，且周期长约,1520,天,常规设备的外壳防护难以适应现场要求,运行可靠性对比,元器件对比,组串式,设计,方案,：,1MWp,电站,配置,40,台组串式并网逆变器，单台设备采用双级拓扑设计，共用功率模块,12,个，,40,台并网逆变器共,480,个。功率器件电气间隙小，不适合高海拔地区,、潮湿地区,。组串式逆变器采用户外安装，风吹日晒很容易导致外壳和散热片老化,;,且单兆瓦配置设备数量多、总器件数多，可靠性低；采用铝电解电容，,MTBF,仅为数千个小时，且故障后无法现场更换。,但是其具有独立的,MPPT,，转换效率高，特别适合组件不规律分布或不集中的场合应用。,分散,式,(,组装,)1MWp,电,站,设计,方案：,1MWp,电站至少需,配置,2,台,直流汇流柜，,1,台双分裂升压变，,2,台,500kW,并网逆变器,及高压配电柜，涉及供应厂商多，无论从外观还是产品质量上难以得到统一。其次，因其涉及设备的再次安装，其安装工艺质量，需要监督验收。,集成式,1MWp,电,站,设计,方案,：,1MWp,电站需,配置,含直流汇入的,2,台,500kW,并网逆变器,柜，,1,台普通的双绕组的升压变及高压配电柜、智能通讯柜，可以统一供应商，品质及后期维保均得到保证，后期运维无忧！,谐波及环流问题,组串式解决方案：,1MWp,电站,多达,40,台组串式并网逆变器,单台设备在额定功率下的谐波含量远高于集中式逆变器，且,40,台逆变器并联后，会在并网点造成谐波叠加问题，而且较难抑制。另外，因交流输出侧采用双绕组变压器，多台设备间的环流问题严重。,集,成一体,式,光伏变电站,解决方案：,1MWp,电站仅需,2,台并网逆变器，,可以,接入双分裂变压器,也可以采用普通的双绕组变压器,，完全不用考虑环流问题和谐波叠加问题，更加可靠。,可维护性对比,组串式并网逆变器采用直接更换的维护方式，,需要前期备货购买或厂家发运，,需要专门配置备件库房,且维修时间长！,再有因组串式没有一级汇流设备，如在白天更换无法断开直流侧，存在高电压危险，为保障人员安全只能在夜间进行更换，影响维护效率。,分散式安装方案的电站,因设备数量较多，现场故障定位较为繁琐，,设备,现场应用分散，更换困难，整机更换维护成本高，,涉及供应厂家较多，很难一次性协调到位解决问题。,集中式并网逆变器采用模块化前维护设计，控制系统、散热风机、功率模块等均采用模块化设计，待专业的售后服务人员定位故障后，可在,30,分钟内完成更换，十分,快捷,方便,！,光伏智能变电站的方案构成,保障您的投资获得最大收益,兆瓦级箱式,光伏智能变电站,解决方案：,1MWp,（或,2MWp,）为一变流升压站,单元,由,4,台,250kW,（或,8,台,250kW,）,并网逆变器（集成直流,汇流部件,）、,升压隔离变压器、高压并网输出单元及智能通讯单元,等,模块化单元,设备,组成。,该箱式,变电站内部核心单元部件,防护等级可达,IP54,，可直接室外安装,无需建造,电气设备,土建,用,房。,具备远程无功调节输出和有源滤波功能。,光伏智能变电站性能特点及优势介绍,保障您的投资获得最大收益,1,、质量优势：全面保障您的电站在整个生命周期安全运行,对于大型光伏电站而言，电站稳定运行永远是第一位的！,我们采用了北欧的一家已运行,15,年的光伏逆变产品，具备业内最彻底的模块化设计，独一无二的兼容性。其广泛,应用,于,太阳能、风电等多个行业,，稳定运行累计,超过,15,年。而国内,大功率逆变器产品运行,不超过,5,年。因此,我们,的光伏并网逆变器,有能力,保障,超过,25,年寿命的光伏电站稳定运行！,光伏智能变电站性能特点及优势介绍,保障您的投资获得最大收益,2,、技术优势：显著提升您的电站运行能效,2.1,大道至简,系统越简单越稳定！,基于我们多年技术积累和实践经验，我们实现了在保证领先的电气指标的基础上，从电站内部的电气方案设计到逆变器拓扑结构、整个光伏系统拓扑的最简化。,极致的两电平开关技术：最简最经典的逆变器结构保证了最小的故障率，同时具备超过,3,电平的电气指标，最大转换效率,98.84%,！,2MW,光伏集中发电系统：基于全球独有的成熟的大功率直接并联技术，成就最简发电系统！,光伏智能变电站性能特点及优势介绍,保障您的投资获得最大收益,2,、技术优势：显著提升您的电站运行能效,2.2,多主控制技术,结合,250kW,逆变单元性能优势，通过多主控制技术实现更长发电时间、更多发电量和更高的电能质量。,提高整个逆变器系统寿命：智能投切技术减少逆变器单机,40%,的工作时间。,光伏智能变电站性能特点及优势介绍,保障您的投资获得最大收益,2,，技术优势：显著提升您的电站运行能效,1,、最小的弃电损失：智能投切技术在系统内逆变单元故障时，自动投入待机单元，保证持续发电。避免故障弃电；维修时间缩短到,1,小时内，大幅降低故障弃电损失。,2,、最小的维护成本：易于维护，普通电工经简单培训即能维修。,3,、最少的备件成本：故障模块返厂维修，全产线检测，避免更换昂贵的备件,光伏智能变电站性能特点及优势介绍,保障您的投资获得最大收益,我们提出,25,年有条件质保。,免费质保期间，每年电站巡检，及时排除潜在故障。,关键器件现场备货（包括逆变单元），,基于模块化设计,，支持现场自维修，保证您的电站,2,小时内排除故障，大幅节省维修费用。,实现,25,年备品备件库存备货，,基于模块化设计,，解除您电站运维后顾之忧。,产品,不断,升级,，,基于模块化设计,，,助,电站,永保技术先进性,7,*,24,小时技术支持，为您的电站整个生命周期保驾护航。,光伏智能变电站性能特点及优势介绍,保障您的投资获得最大收益,为兆瓦级光伏电站客户解决了整体并网集成方案，大大缩短施工及调试周期，降低房屋投资成本。,紧凑的设计，方便运输和安装，节省物流成本和现场施工安装成本。,灵活性高，功能单元采用模块化设计，满足不同用户项目的特殊需求,、降低后期运维成本,。,集成汇流功能，方便于光伏直流电缆及高压电力电缆的接入，降低用户系统成本。,地基无需特殊设计，可以根据客户项目地点地基情况，采用水泥墩地基或者地锚桩支撑,，适合“农光、渔光互补”项目的使用。,独特的多主控制技术及冗余度设计方案，使得产品发电效率更高使用寿命更长。,箱体,的表面工艺处理及其强度,采用集装箱设计标准，可用于极端恶劣的运行环境,，吊装非常便捷。,烟感、水感、报警灯、照明、通讯调度等内部低压配电预制化设计。,效率高，使用新一代的集中式逆变器和非晶体合金中压干式变压器。,采用了自主创新的实用型专利散热设计（,自然旋转通风系统和,强制风冷系统或水冷空调系统,相结合方案,）,，节能！,模块化数据采集系统方案设计,，具有,“,遥信、遥测、遥调、遥控及遥视,”,的,“,五遥,”,功能,，可真正实现远程调试和维护功能。,客户可在各种天气状况下，实现快速的安装（简单说，客户只需接入输入直流光伏电缆和输出交流电缆即可）。方案进行模块化设计，客户可自行选择模块单元，以满足项目的特殊需求。,结语,通过以上的对比说明不难看出,组串式,设计方案因其灵活，外壳防护等级高，特别适用于小型,分布式电站中，常以家用、商用屋顶为组件载体，单个屋顶或单个容量常小于,100kW,，系统能够直接并入低压配电网或供用户直接使用。集,成一体,式,设计,方案,特别适合,PV,电池板排布规律，相对集中，距离较近的应用场合，,优势非常突出,，,应用业绩也十分广泛,。,未来的兆瓦级集成光伏智能变电站发展趋势，必然是小型化、功能高度集成化、可远程维护低成本运行的一输配电产品！,我公司是上海金友金弘电线电缆股份有限公司等公司投资的一家子公司，目前，我们和国内的一些知名的高等院校及科研设计单位合作，共同研究、开发大功率光伏并网逆变器、兆瓦级逆变房、预装式光伏升压站及,1MW,（或,2MW,）集成一体式光伏智能变电站等产品，从电站的设计、生产、安装、维保等方面，一站式服务。,目前，我们正在负责起草新型室外光伏智能变电站的标准工作，初稿已形成，在标准的形成过程中，我们关注的更多的是，新一代的室外型光伏智能变电站的安全性、高可靠性、智能化的运维、以及产品的耐候性和使用寿命的研究、开发。在此，我们非常欢迎业内优秀企业、同仁专家参与到标准的起草工作中来，一起来探讨新型光伏智能变电站产品方案的设计与开发，或与我们加盟合作，为光伏事业的健康发展做一点绵薄之力！,金扬电气 -可靠的光伏合作伙伴,谢谢大家！,了解更多信息，请点击,产品处联系人：管同平,手机：,181 6827 9182,电话：,0514-8899 1599,
