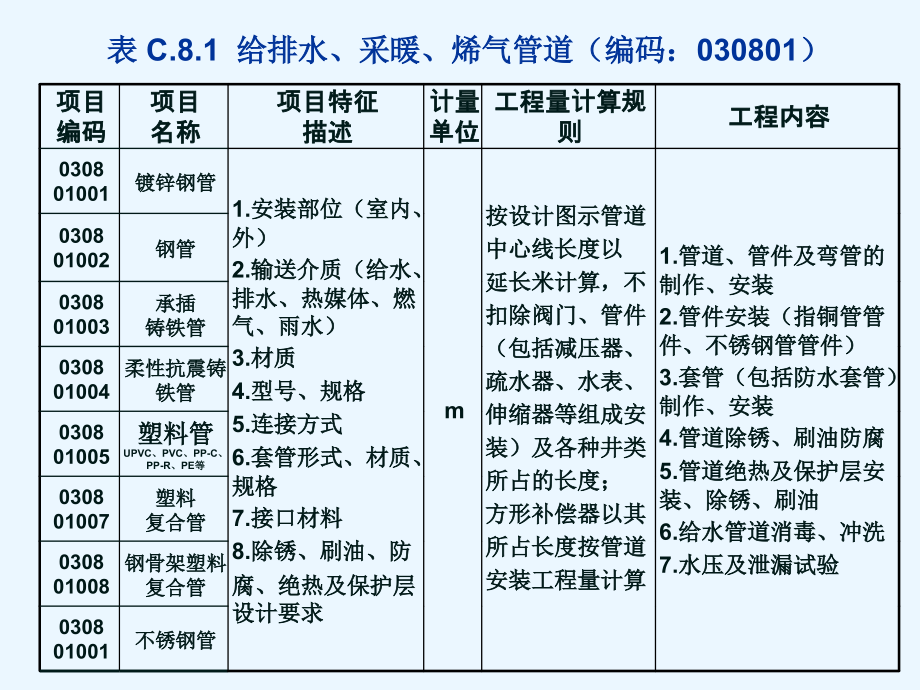

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、给排水、采暖管道安装工程量清单编制与计价,1、清单项目设置,本节包括镀锌钢管、钢管、承插铸铁管、柔性抗振铸铁管、塑料管、塑料复合管、钢骨架塑料复合管工程量清单的编制。,工程量清单项目设置如表C.8.1所示,。,表 C.8.1 给排水、采暖、烯气管道（编码：030801）,项目,编码,项目,名称,项目特征,描述,计量 单位,工程量计算规则,工程内容,0308,01001,镀锌钢管,1.安装部位（室内、外）,2.输送介质（给水、排水、热媒体、燃气、雨水）,3.材质,4.型号、规格,5.连接方式,6.套管形式、材质、规格,7.接口材料,8.除锈、刷油、防,腐、绝热及保护层设计要求,m,按设计图示管道,中心线长度以,延长米计算，不,扣除阀门、管件,（包括减压器、,疏水器、水表、,伸缩器等组成安,装）及各种井类,所占的长度；,方形补偿器以其,所占长度按管道,安装工程量计算,1.管道、管件及弯管的制作、安装,2.管件安装（指铜管管件、不锈钢管管件）,3.套管（包括防水套管）制作、安装,4.管道除锈、刷油防腐,5.管道绝热及保护层安装、除锈、刷油,6.给水管道消毒、冲洗,7.水压及泄漏试验,0308,01002,钢管,0308,01003,承插,铸铁管,0308,01004,柔性抗震铸铁管,0308,01005,塑料管,UPVC、PVC、PP-C、PP-R、PE等,0308,01007,塑料,复合管,0308,01008,钢骨架塑料复合管,0308,01001,不锈钢管,表中的项目特征含义如下：,1、安装部位：应明确室内还是室外。并按室内、室外不同部位编制清单项目。,2、输送介质：指给水、排水、热媒体、燃气、雨水。,3、材质：在项目名称中，管道材质已经列出。材质应按焊接钢管（镀锌、不镀锌）、无缝钢管、铜管、不锈钢管、非金属管（塑料管PVC、PPR、PE、铝塑复合管、水泥管、陶土管、缸瓦管等）等不同特征分别编制清单项目。,4、规格：镀锌钢管和普通焊接钢管用公称直径表示，塑料管用公称外径表示，无缝钢管用外径乘以壁厚表示。,5、连接方式：螺纹连接、焊接（电弧焊、气焊）、法兰连接、承插连接、卡接等；塑料管连接（黏结、热熔连接）。,6、接口材料：指承插铸铁管道的接口材料，如石棉水泥、膨胀水泥、青铅、胶圈接口等。,7、套管：指铁皮套管、一般钢套管、防水套管等。,8、除锈：指明是轻锈、中锈、重锈。,9、刷油、防腐、绝热及保护层要求：指管道刷油种类及遍数、绝热材料及厚度、保护层材料等。,表 C.8.2 管道支架制作安装（编码：030802）,项目,编码,项目,名称,项目特征,描述,计量 单位,工程量计算规则,工程内容,030802,001,管道支架,制作安装,1.形式,2.除锈、刷油设计要求,kg,按设计,图示,质量,计算,1.制作、安装,2.除锈、刷油,定额说明：,1、设置于管道间、管廊内的管道、阀件（阀门、过滤器、伸缩节、水表、热量表等）、法兰、支架安装，人工乘以系数1.3。,2、第八册第一章管道安装项目包括以下工作内容：,管道及接头零件安装。,水压试验或灌水试验。,室内DN32及以内给水、采暖管道均已包括管卡及托钩制,作安装。,钢管包括弯管制作与安装（伸缩器除外）。,铸铁排水管、塑料排水管均包括管卡及托吊支架、透气帽,制作安装。,二、管道附件制作安装,本节包括阀门、减压器、疏水器、法兰、水表、塑料排水管消声器、伸缩器的工程量清单的编制。,工程量清单项目设置如表C.8.3所示,。,表 C.8.3 管道附件（编码：030803）,项目,编码,项目,名称,项目特征,描述,计量 单位,工程量计算规则,工程内容,030803001,螺纹阀门,1.类型,2.材质,3.型号、规格,个,按设计图示数量计算,（包括浮球阀、手动排,气阀、液压式水位,控制阀、不锈钢阀门、,煤气减压阀、液相自动,转换阀、过滤阀等）,安装,030803002,螺纹法兰阀门,030803003,焊接法兰阀门,030803004,带短管甲乙的,法兰阀,030803005,自动排气阀,030803006,安全阀,表 C.8.3 管道附件（编码：030803）,项目,编码,项目,名称,项目特征,描述,计量 单位,工程量计算规则,工程内容,030803007,减压器,1.材质,2.型号、规格,3.连接方式,组,按设计图示数量计算,安装,030803008,疏水器,030803009,法兰,副,030803010,水表,组,030803012,塑料排水管消声器,个,030803013,伸缩器,三、卫生器具制作安装,本节浴盆、洗脸盆、洗涤盆、淋浴器、大便器、小便器、水箱制作安装、排水栓、水龙头、地漏、地面扫除口、小便槽冲洗管制作安装等工程量清单的编制。,工程量清单项目设置如表C.8.4所示,。,表 C.8.4 卫生器具制作安装（编码：030804）,项目,编码,项目,名称,项目特征,描述,计量 单位,工程量计算规则,工程内容,030804001,浴盆,1.材质,2.组装形式,3.型号,4.开关,组,按设计,图示数量计算,器具、附件安装,030804002,净身盆,030804003,洗脸盆,030804004,洗手盆,030804005,洗涤盆,（洗菜盆）,030804006,化验盆,表 C.8.4 卫生器具制作安装（编码：030804）,项目,编码,项目,名称,项目特征,描述,计量 单位,工程量计算规则,工程内容,030804007,淋浴器,1.材质,2.组装方式,3.型号、规格,组,按设计,图示数量计算,器具、附件安装,030804008,淋浴间,套,030804009,桑拿浴房,030804010,按摩浴缸,030804011,烘手机,0308040 12,大便器,030804013,小便器,表 C.8.4 卫生器具制作安装（编码：030804）,项目,编码,项目,名称,项目特征,描述,计量 单位,工程量计算规则,工程内容,030804014,水箱制作安装,1.材质,2.类型,3.型号、规格,套,按设计,图示数量计,1.制作,2.安装,3.支架制作、及除,锈、刷油,4.除锈、刷油,030804015,排水栓,1.带存水弯、不带存水弯,2.材质,3.型号、规格,组,安装,表 C.8.4 卫生器具制作安装（编码：030804）,项目,编码,项目,名称,项目特征,描述,计量 单位,工程量计算规则,工程内容,030804016,水龙头,1.材质,2.型号、规格,个,按设计,图示数量,计算,安装,030804017,地漏,030804018,地面扫除口,030804019,小便槽冲洗管制,m,制作、安装,表中的项目特征含义如下：,1、浴盆的材质（搪瓷、铸铁、玻璃钢、塑料）、规格（1400、1650、1800）、组装形式（冷水、冷热水、冷热水带喷头）；,2、洗脸盆的型号（立式、台式、普通）、组装形式（冷水、冷热水）、开关种类（肘式、脚踏式）；,3、淋浴器的组装形式（钢管组成、铜管成品）；,4、大便器规格型号（蹲式、坐式、低水箱、高水箱）、开关及冲洗形式（普通冲洗阀冲洗、手压冲洗、脚踏冲洗、自闭式冲洗）；,5、小便器规格、型号（挂斗式、立式）；,6、水箱的类型（圆形、方形）、。,给排水施工图预算实例一,施工图设计及说明如下：,1、本工程为4层普通住宅楼。层高为2.8m，室内一层地面与室外地坪高差为0.3m，户内有一间厨房、一间卫生间，即一厨一卫。外墙及承重墙均为240墙，厨卫间墙为120墙。,2、排水采用分体制系统，即生活污水和厨房废水分别用各自的管道排除。厨房内设水磨石洗涤盆1个，地漏一个，废水由FL-1单独排除；卫生间内设普通水龙头1个（洗衣用）、洗脸盆1套、坐式大便器1套、地漏2个（内外间各1个）卫生间污水均由污水管WL-1排除。排水出户管在标高-1.0m。出户后进入检查井，检查井距建筑物外墙皮3m。,3、本设计标高以m计，其余以mm计。给水管标高指管中心，排水管标高指管内底。,4、生活给水管采用热热浸锌焊接钢管，螺纹连接；排水管采,用排水铸铁管，承插连接，水泥接口。,5、给水管道安装完毕后，按规定压力进行水压试验；排水管道安装完毕后，按规定进行渗漏试验。,6、生活给水管道埋地部分刷冷底子油1遍、沥青漆2遍；排水管道明装部分刷红丹防锈漆2遍、银粉防锈漆2遍，埋地部分刷沥青漆2遍。,7、卫生器具安装按国家标准图集S342施工。,8、本说明未述及之处，按国家有关施工验收规范执行。,计算要求：编制分部分项工程量清单并计算清单工程量。,一层给水排水平面图,二至四层给水排水平面图,给 水 排 水 系 统 图,某男生宿舍楼给排水设计说明：,1、给水管道为镀锌钢管螺纹连接；,2、淋浴器为钢管组装冷热水型；,3、排水管道为pvc管道热熔连接；,4、蹲式手押延时阀冲洗便器；,5、底层大便器排水管末端装有一个地面扫出口，其他楼层大便器排水管末端装一个DN100丝扣清通口；,6、不锈钢地漏；,给水平面图,排水平面图,1、本工程为砖混结构，预应力空心板，厨卫现浇钢筋混凝土板，共7层，层高3m，屋顶为可上人屋面。,2、给水管道用镀锌钢管丝接；排水用承插塑料管道粘接。,3、瓷洗脸盆配冷热水龙头；搪瓷浴盆，配冷热水混水龙头带喷头；蹲式大便器，配备按压式延时自动关闭冲洗阀；,4、不锈钢地漏及地面扫除口；旋翼式螺纹水表；内螺纹直通式截止阀和闸阀。,工程概况,（某市某住宅楼一个单元室内给水排水工程）：,1、给水管道采用镀锌钢管，螺纹连接；,2、排水管采用铸铁排水管，石棉水泥接口；,3、各用户室内冷水计量采用旋翼干式远传水表，卫生洁具采用节水型。,4、洗脸盆为普通冷水嘴，洗涤盆水龙头为普通冷水嘴。,5、给水管、排水管穿越楼板时设钢套管，管道穿基础侧墙设柔性防水套管。,6、施工完毕，给水系统进行净水压力试验；排水系统安装完毕进行灌水试验，施工完毕再进行通水、通球试验。,
