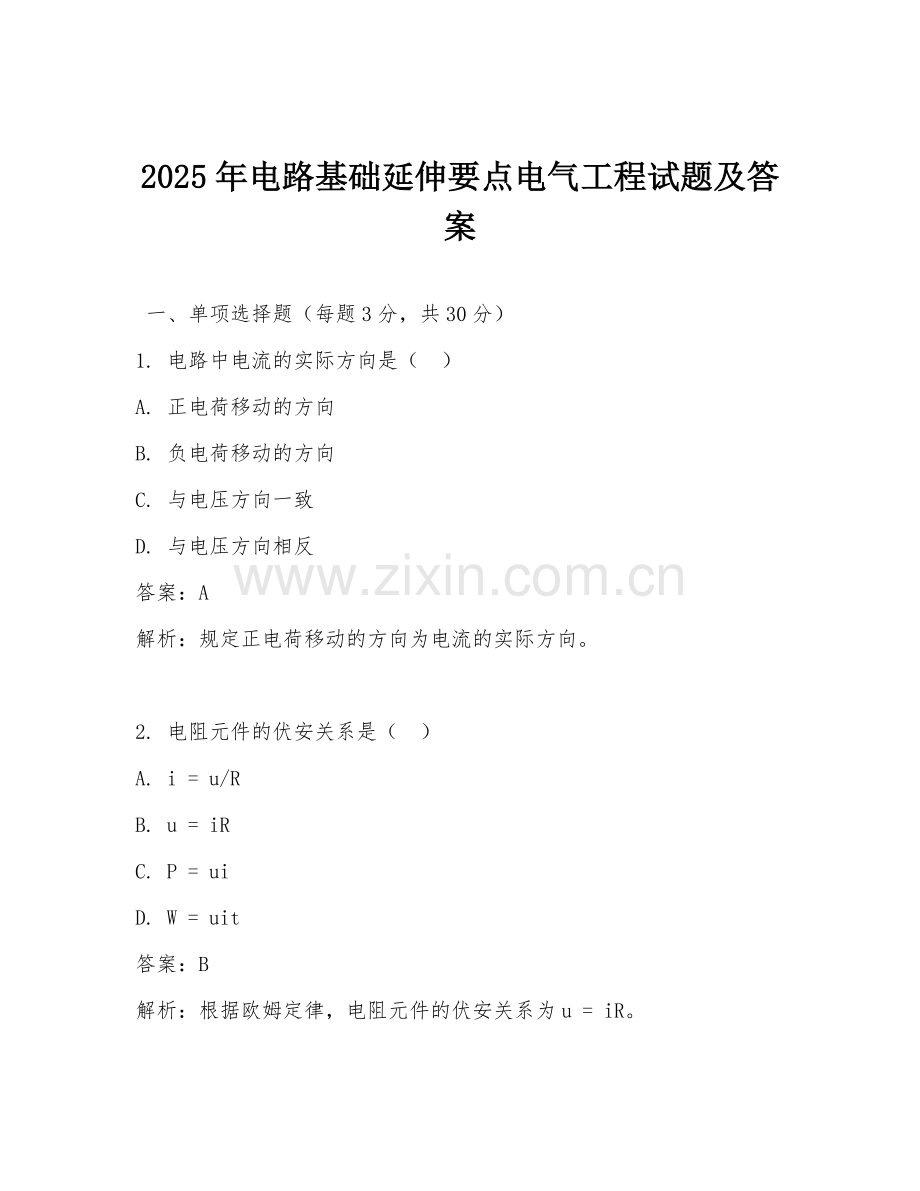

2025年电路基础延伸要点电气工程试题及答案

一、单项选择题（每题3分，共30分）
1. 电路中电流的实际方向是（ ）
A. 正电荷移动的方向
B. 负电荷移动的方向
C. 与电压方向一致
D. 与电压方向相反
答案：A
解析：规定正电荷移动的方向为电流的实际方向。

2. 电阻元件的伏安关系是（ ）
A. i = u/R
B. u = iR
C. P = ui
D. W = uit
答案：B
解析：根据欧姆定律，电阻元件的伏安关系为u = iR。

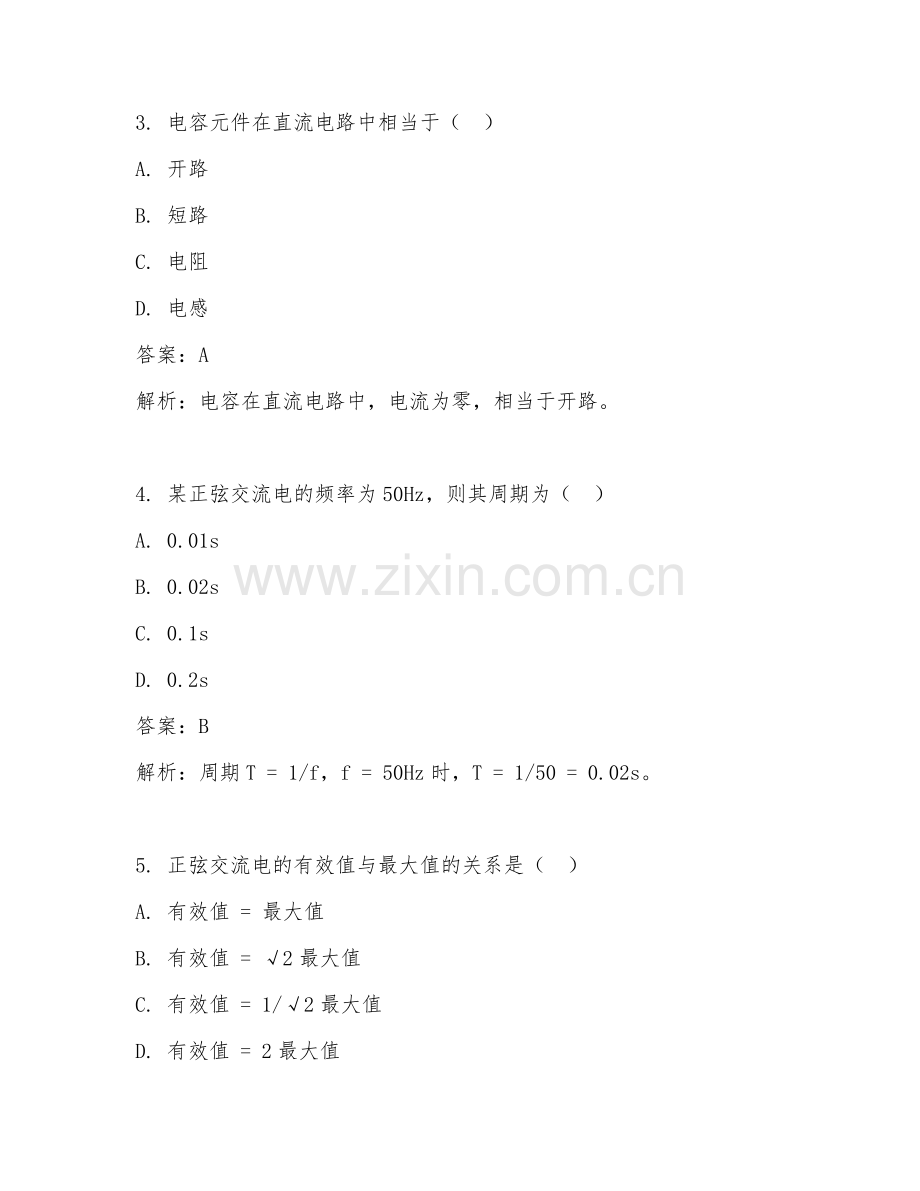

3. 电容元件在直流电路中相当于（ ）
A. 开路
B. 短路
C. 电阻
D. 电感
答案：A
解析：电容在直流电路中，电流为零，相当于开路。

4. 某正弦交流电的频率为50Hz，则其周期为（ ）
A. 0.01s
B. 0.02s
C. 0.1s
D. 0.2s
答案：B
解析：周期T = 1/f，f = 50Hz时，T = 1/50 = 0.02s。

5. 正弦交流电的有效值与最大值的关系是（ ）
A. 有效值 = 最大值
B. 有效值 = √2最大值
C. 有效值 = 1/√2最大值
D. 有效值 = 2最大值
答案：C
解析：正弦交流电有效值与最大值的关系是有效值 = 1/√2最大值。

6. 基尔霍夫电流定律指出，对于电路中任一节点，流入节点的电流之和（ ）流出节点的电流之和。
A. 大于
B. 小于
C. 等于
D. 不确定
答案：C
解析：基尔霍夫电流定律即ΣI入 = ΣI出。

7. 线性电阻的伏安特性曲线是（ ）
A. 直线
B. 曲线
C. 折线
D. 抛物线
答案：A
解析：线性电阻的电压与电流成正比，伏安特性曲线是直线。

8. 当电源内阻为零时，电源的端电压（ ）电源电动势。
A. 大于
B. 小于
C. 等于
D. 不确定
答案：C
解析：当电源内阻为零时，端电压等于电动势。

9. 某电路中电阻R = 10Ω，电压u = 10V，则电阻消耗的功率为（ ）
A. 1W
B. 10W
C. 100W
D. 1000W
答案：B
解析：根据P = u²/R，可得P = 10²/10 = 10W。

10. 串联电阻电路中，电阻越大，其两端电压（ ）
A. 越大
B. 越小
C. 不变
D. 不确定
答案：A
解析：串联电路中，电阻越大分得的电压越大。

二、多项选择题（每题5分，共25分）
1. 下列关于电路基本物理量的说法正确的是（ ）
A. 电流的单位是安培
B. 电压的单位是伏特
C. 电阻的单位是欧姆
D. 功率的单位是瓦特
答案：ABCD
解析：电流单位安培、电压单位伏特、电阻单位欧姆、功率单位瓦特都是电路基本物理量的常用单位。

2. 下列属于无源元件的是（ ）
A. 电阻
B. 电容
C. 电感
D. 电源
答案：ABC
解析：电阻、电容、电感自身不产生电能，属于无源元件，电源是有源元件。

3. 正弦交流电的三要素是（ ）
A. 最大值
B. 频率
C. 初相位
D. 有效值
答案：ABC
解析：正弦交流电三要素为最大值、频率、初相位。

4. 基尔霍夫定律包括（ ）
A. 基尔霍夫电流定律
B. 基尔霍夫电压定律
C. 基尔霍夫电阻定律
D. 基尔霍夫电容定律
答案：AB
解析：基尔霍夫定律包括电流定律和电压定律。

5. 下列关于功率的说法正确的是（ ）
A. 功率表示做功的快慢
B. P = UI适用于任何电路
C. P = I²R适用于纯电阻电路
D. P = U²/R适用于纯电阻电路
答案：ABCD
解析：功率描述做功快慢，P = UI对任何电路都适用，在纯电阻电路中P = I²R = U²/R。

三、填空题（每题3分，共15分）
1. 电路由电源、（ ）、连接导线和开关等组成。
答案：负载
解析：电路基本组成包括电源、负载、连接导线和开关。

2. 电容元件储存的电场能公式为Wc =（ ）。
答案：1/2Cu²
解析：电容元件电场能公式Wc = 1/2Cu²。

3. 正弦交流电的表达式为i = Imsin(ωt + φ)，其中ω称为（ ）。
答案：角频率
解析：ω是正弦交流电的角频率。

4. 基尔霍夫电压定律指出，对于电路中任一闭合回路，各段电压的代数和等于（ ）。
答案：零
解析：基尔霍夫电压定律ΣU = 0。

5. 电阻串联时，等效电阻等于各串联电阻之（ ）。
答案：和
解析：电阻串联等效电阻等于各电阻之和。

四、简答题（每题10分，共20分）
1. 简述欧姆定律的内容及表达式。
答案：欧姆定律指出，在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。表达式为I = U/R。
解析：欧姆定律反映了电流、电压和电阻之间的定量关系。

2. 简述串联电路和并联电路的特点。
答案：串联电路特点：电流处处相等；总电压等于各部分电压之和；总电阻等于各串联电阻之和；各电阻分得的电压与电阻成正比。并联电路特点：各支路电压相等；总电流等于各支路电流之和；总电阻的倒数等于各并联电阻倒数之和；各支路电流与电阻成反比。
解析：串联和并联电路特点是电路分析的重要基础。

五、计算题（10分）
已知电阻R1 = 10Ω，R2 = 20Ω，它们串联后接在电压U = 30V的电源上，求：（1）电路中的电流I；（2）电阻R1两端的电压U1；（3）电阻R2消耗的功率P2。
答案：（1）串联电阻R = R1 + R2 = 10 + 20 = 30Ω，根据I = U/R，可得I = 30/30 = 1A。（2）U1 = IR1 = 1×10 = 10V。（3）P2 = I²R2 = 1²×20 = 20W。
解析：先求出串联总电阻，再根据欧姆定律求电流，进而求各电阻电压和功率。
