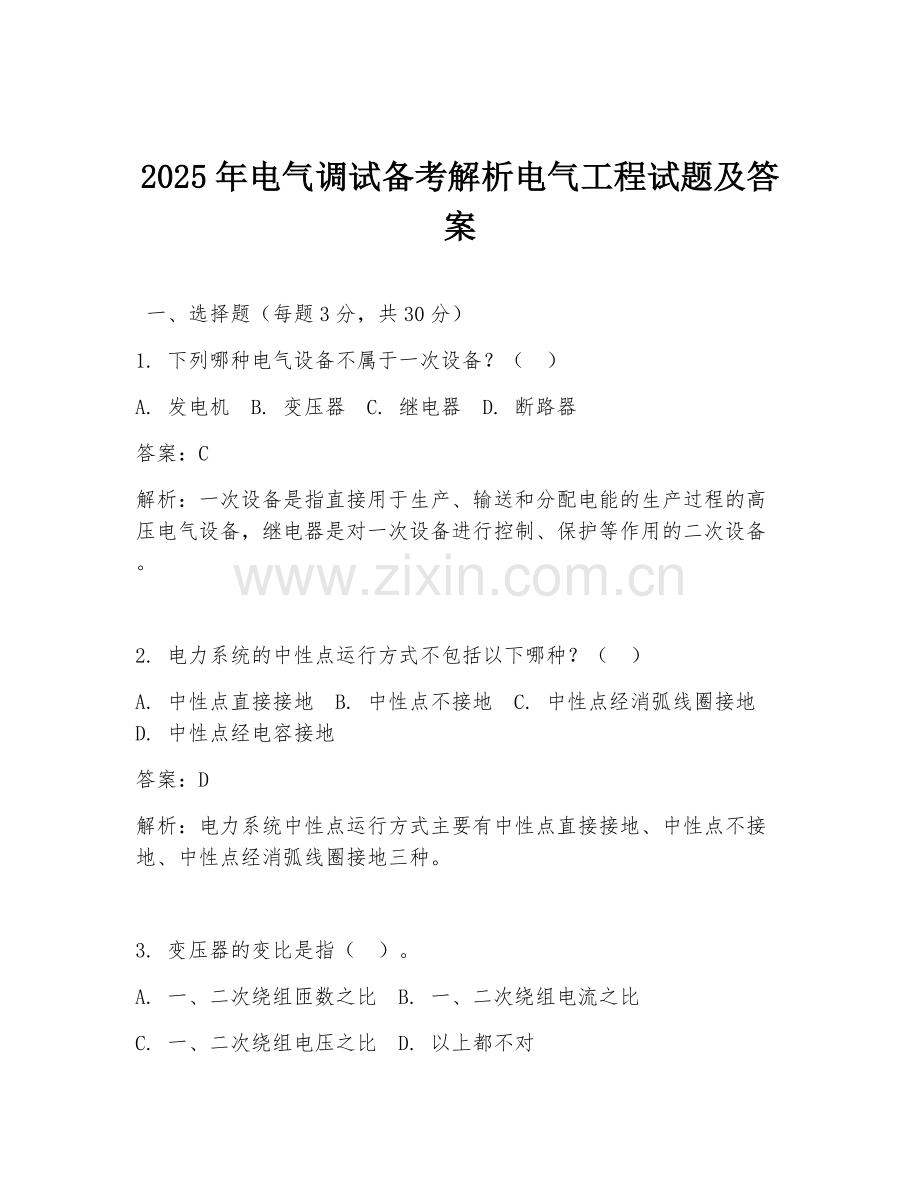

2025年电气调试备考解析电气工程试题及答案

一、选择题（每题3分，共30分）
1. 下列哪种电气设备不属于一次设备？（ ）
A. 发电机 B. 变压器 C. 继电器 D. 断路器
答案：C
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，继电器是对一次设备进行控制、保护等作用的二次设备。

2. 电力系统的中性点运行方式不包括以下哪种？（ ）
A. 中性点直接接地 B. 中性点不接地 C. 中性点经消弧线圈接地 D. 中性点经电容接地
答案：D
解析：电力系统中性点运行方式主要有中性点直接接地、中性点不接地、中性点经消弧线圈接地三种。

3. 变压器的变比是指（ ）。
A. 一、二次绕组匝数之比 B. 一、二次绕组电流之比
C. 一、二次绕组电压之比 D. 以上都不对
答案：A
解析：变压器变比是指变压器一、二次绕组匝数之比，它决定了电压变换关系。

4. 衡量电能质量的指标不包括（ ）。
A. 电压 B. 频率 C. 波形 D. 功率
答案：D
解析：电能质量指标主要有电压、频率、波形，功率不是衡量电能质量的指标。

5. 高压断路器的主要作用不包括（ ）。
A. 切断和接通负荷电流 B. 切断短路电流
C. 隔离电源 D. 限制短路电流
答案：C
解析：隔离电源是隔离开关的作用，高压断路器可切断和接通负荷电流、切断短路电流、限制短路电流等。

6. 下列哪种保护属于主保护？（ ）
A. 过电流保护 B. 过负荷保护 C. 差动保护 D. 零序保护
答案：C
解析：差动保护能快速、有选择性地切除被保护元件的内部故障，属于主保护。

7. 电力线路的输送容量与（ ）有关。
A. 线路电压 B. 线路电流 C. 线路电阻 D. 以上都是
答案：D
解析：线路输送容量与线路电压、电流、电阻都有关系，电压越高、电流越大、电阻越小，输送容量越大。

8. 电动机的额定功率是指（ ）。
A. 电动机轴上输出的机械功率 B. 电动机消耗的电功率
C. 电动机的发热功率 D. 以上都不对
答案：A
解析：电动机额定功率是指电动机轴上输出的机械功率。

9. 电力系统无功功率不足会导致（ ）。
A. 电压升高 B. 电压降低 C. 频率升高 D. 频率降低
答案：B
解析：无功功率不足会使电压下降，影响电力系统的稳定运行。

10. 下列哪种电器属于限流电器？（ ）
A. 熔断器 B. 电抗器 C. 电容器 D. 电阻器
答案：B
解析：电抗器可以限制短路电流，属于限流电器。

二、填空题（每题2分，共20分）
1. 电力系统是由发电、输电、（ ）和用电组成的整体。
答案：变电、配电
解析：电力系统的基本组成环节包括发电、输电、变电、配电和用电。

2. 变压器的损耗包括铜损和（ ）。
答案：铁损
解析：变压器损耗分为铜损（绕组电阻损耗）和铁损（铁芯磁滞和涡流损耗）。

3. 电力线路按结构可分为架空线路和（ ）线路。
答案：电缆
解析：电力线路结构形式主要有架空线路和电缆线路。

4. 高压隔离开关的主要作用是隔离电源，保证检修安全，它（ ）切断负荷电流。
答案：不能
解析：隔离开关没有灭弧能力，不能切断负荷电流。

5. 继电保护装置的基本要求是选择性、快速性、灵敏性和（ ）。
答案：可靠性
解析：这是继电保护装置的四个基本要求。

6. 电力系统的短路类型有三相短路、两相短路、单相接地短路和（ ）。
答案：两相接地短路
解析：常见的短路类型包含这四种。

7. 电动机的调速方法有改变磁极对数调速、改变转差率调速和（ ）调速。
答案：变频
解析：这是电动机常见的三种调速方法。

8. 电力系统的无功电源有发电机、调相机、电容器和（ ）。
答案：静止补偿器
解析：这些都是电力系统中的无功电源。

9. 熔断器的作用是在电路发生（ ）时，自动切断电路。
答案：短路
解析：熔断器利用电流热效应，在短路时熔体熔断切断电路。

10. 电力系统的中性点接地方式中，中性点直接接地系统适用于（ ）电网。
答案：110kV及以上
解析：110kV及以上电压等级电网常采用中性点直接接地方式。

三、简答题（每题10分，共30分）
1. 简述电力系统的组成及其各部分的作用。
答案：电力系统由发电、输电、变电、配电和用电组成。发电是将其他形式的能源转化为电能；输电是将发电厂发出的电能输送到远方；变电是改变电压等级；配电是将电能分配到各个用户；用电是消耗电能，满足各种用电设备的需求。
解析：明确电力系统各部分的功能，是理解电力系统整体运行的基础。

2. 说明变压器的工作原理。
答案：变压器利用电磁感应原理工作。当一次绕组接入交流电源时，绕组中产生交变电流，交变电流产生交变磁通，交变磁通同时穿过一、二次绕组，在二次绕组中感应出电动势，从而实现电压变换。
解析：电磁感应是变压器工作的核心原理，理解其过程有助于掌握变压器的特性。

3. 简述高压断路器的灭弧原理。
答案：高压断路器的灭弧原理主要有利用灭弧介质（如油、空气、SF6等）冷却电弧，使电弧迅速熄灭；利用拉长电弧，增大电弧电阻，促使电弧熄灭；利用多断口灭弧，将电弧分割成多个短电弧，降低每个短电弧的电压，使电弧更容易熄灭等。
解析：了解高压断路器灭弧原理，对于掌握其性能和正确使用至关重要。

四、计算题（每题10分，共20分）
1. 已知一台三相变压器的额定容量SN = 1000kVA，额定电压U1N/U2N = 10/0.4kV，求变压器一、二次额定电流I1N和I2N。
答案：
\(I_{1N}=\frac{S_N}{\sqrt{3}U_{1N}}=\frac{1000}{\sqrt{3}\times10}=57.74A\)
\(I_{2N}=\frac{S_N}{\sqrt{3}U_{2N}}=\frac{1000}{\sqrt{3}\times0.4}=1443.42A\)
解析：根据变压器额定电流计算公式\(I=\frac{S}{\sqrt{3}U}\)，分别代入一次和二次电压计算额定电流。

2. 某电力线路的电阻R = 10Ω，电抗X = 15Ω，当线路通过的电流I = 100A时，求线路的电压损失ΔU。
答案：
\(\Delta U = IR\cos\varphi + IX\sin\varphi\)，假设功率因数\(\cos\varphi = 0.8\)，则\(\sin\varphi = 0.6\)。
\(\Delta U = 100\times10\times0.8 + 100\times15\times0.6 = 800 + 900 = 1700V\)
解析：根据电压损失计算公式，代入电阻、电抗、电流及功率因数相关值计算电压损失。

五、论述题（每题20分，共20分）
论述电力系统继电保护的重要性以及如何提高继电保护装置的可靠性。
答案：电力系统继电保护的重要性在于它能快速、准确地检测出电力系统中的故障，并及时切除故障元件，避免故障扩大，保证电力系统的安全稳定运行，提高供电可靠性，减少停电损失。

提高继电保护装置可靠性的方法包括：选用质量可靠、性能稳定的继电保护设备；采用冗余设计，如双重化配置保护装置；加强设备的维护和检修，定期校验保护装置；提高保护装置的抗干扰能力，如采用屏蔽、滤波等措施；优化保护装置的整定计算，确保其动作的准确性和选择性；对保护装置的运行状态进行实时监测和分析预警等。
解析：继电保护对电力系统至关重要，通过多种措施可有效提高其可靠性，保障电力系统正常运行。
