2025年电气控制创新知识电气工程试题及答案

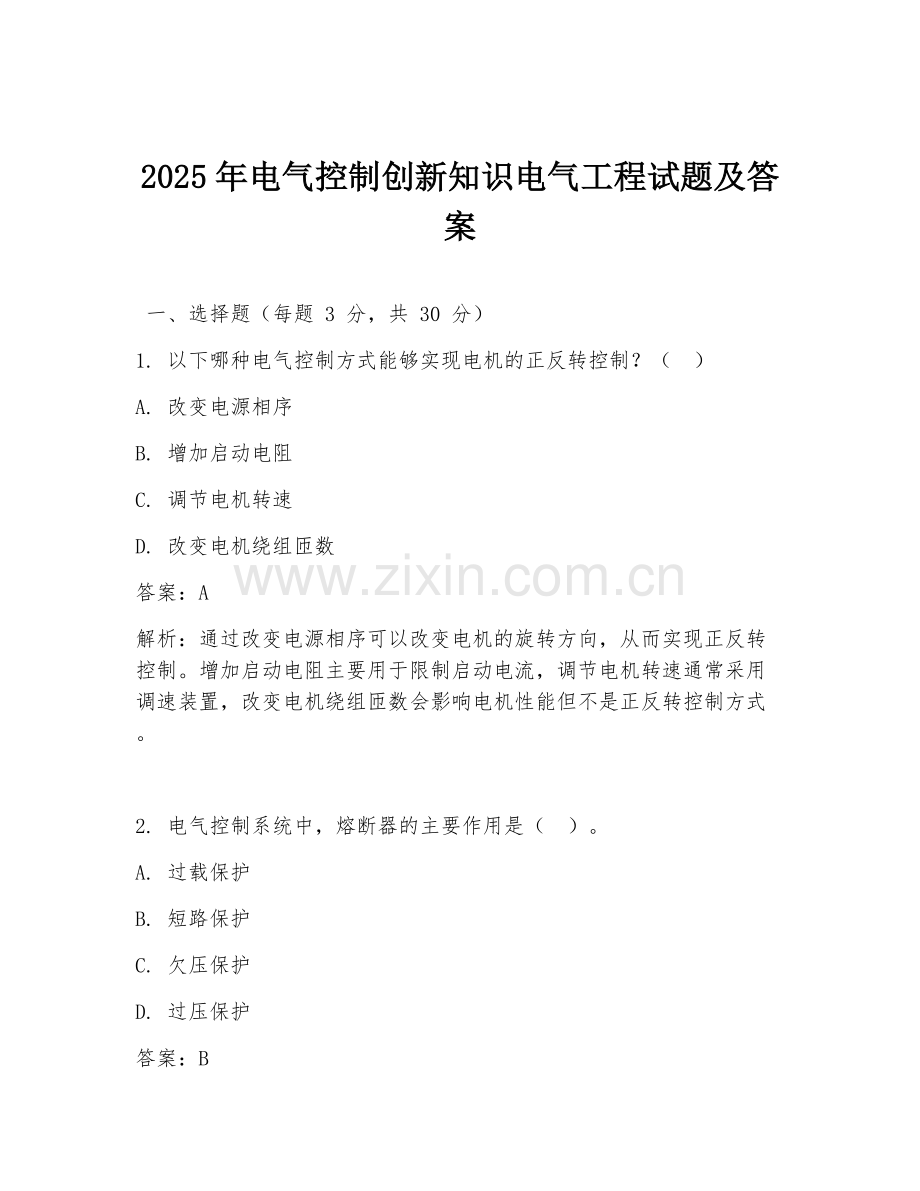

一、选择题（每题 3 分，共 30 分）
1. 以下哪种电气控制方式能够实现电机的正反转控制？（ ）
A. 改变电源相序
B. 增加启动电阻
C. 调节电机转速
D. 改变电机绕组匝数
答案：A
解析：通过改变电源相序可以改变电机的旋转方向，从而实现正反转控制。增加启动电阻主要用于限制启动电流，调节电机转速通常采用调速装置，改变电机绕组匝数会影响电机性能但不是正反转控制方式。

2. 电气控制系统中，熔断器的主要作用是（ ）。
A. 过载保护
B. 短路保护
C. 欠压保护
D. 过压保护
答案：B

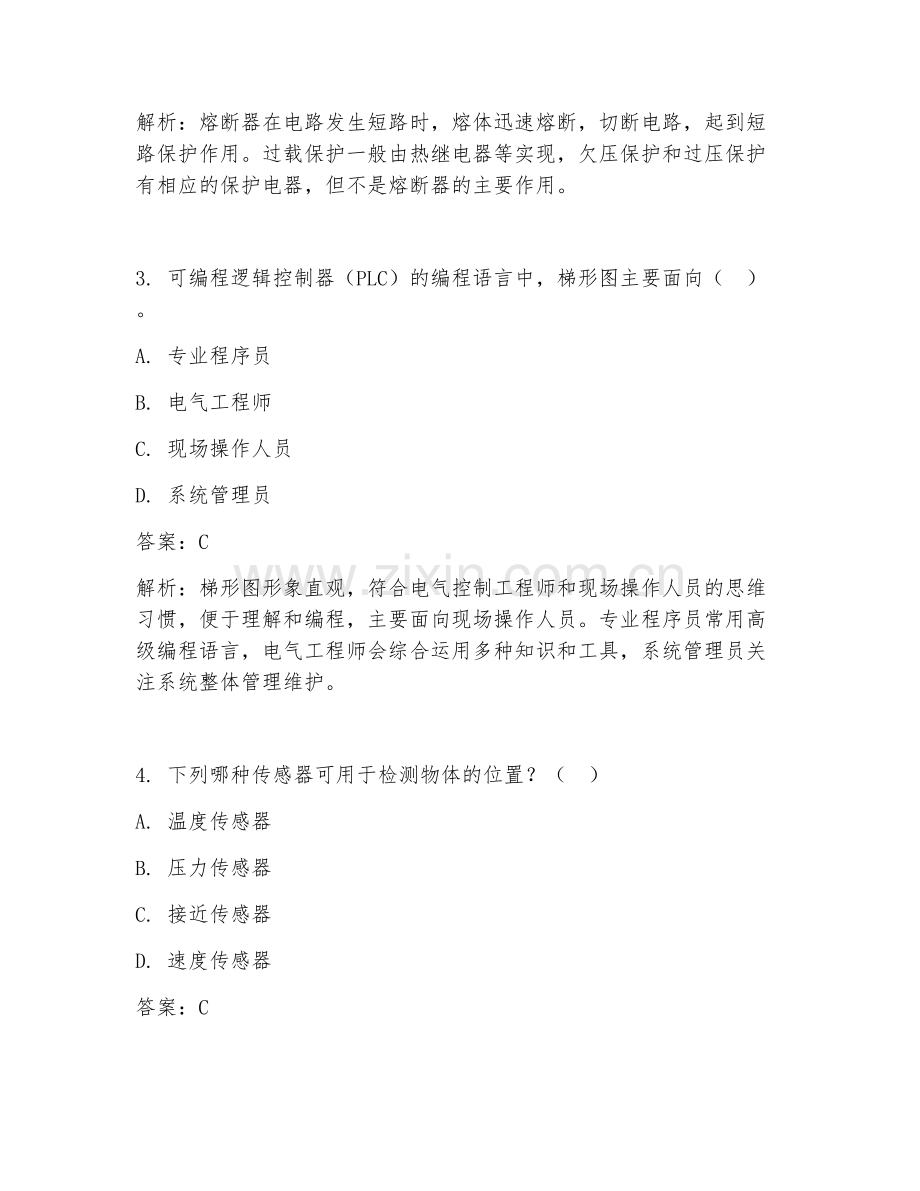

解析：熔断器在电路发生短路时，熔体迅速熔断，切断电路，起到短路保护作用。过载保护一般由热继电器等实现，欠压保护和过压保护有相应的保护电器，但不是熔断器的主要作用。

3. 可编程逻辑控制器（PLC）的编程语言中，梯形图主要面向（ ）。
A. 专业程序员
B. 电气工程师
C. 现场操作人员
D. 系统管理员
答案：C
解析：梯形图形象直观，符合电气控制工程师和现场操作人员的思维习惯，便于理解和编程，主要面向现场操作人员。专业程序员常用高级编程语言，电气工程师会综合运用多种知识和工具，系统管理员关注系统整体管理维护。

4. 下列哪种传感器可用于检测物体的位置？（ ）
A. 温度传感器
B. 压力传感器
C. 接近传感器
D. 速度传感器
答案：C
解析：接近传感器能检测物体的接近程度，从而确定物体位置。温度传感器用于测量温度，压力传感器检测压力，速度传感器测量速度。

5. 在电气控制电路中，常开触点在常态下（ ）。
A. 闭合
B. 断开
C. 不确定
D. 半开半闭
答案：B
解析：常开触点在常态下是断开的，当外部条件满足时才会闭合。常闭触点则相反，常态下是闭合的。

6. 交流接触器的主要组成部分不包括（ ）。
A. 电磁系统
B. 触头系统
C. 灭弧装置
D. 热保护装置
答案：D
解析：交流接触器由电磁系统、触头系统、灭弧装置等组成，热保护装置一般是热继电器等独立的保护电器，不属于交流接触器的主要组成部分。

7. 电气控制系统设计时，首先应考虑的是（ ）。
A. 控制要求
B. 成本
C. 美观
D. 可扩展性
答案：A
解析：设计电气控制系统时，要根据实际的控制要求来确定系统的功能、结构等，控制要求是首要考虑因素，成本、美观、可扩展性等在满足控制要求的基础上再综合考虑。

8. 以下哪种调速方法适用于直流电动机？（ ）
A. 变极调速
B. 变频调速
C. 改变电枢电压调速
D. 串电阻调速
答案：C
解析：改变电枢电压调速是直流电动机常用的调速方法。变极调速和变频调速常用于交流电动机，串电阻调速在直流电动机中应用较少且效率较低。

9. 继电器的线圈通常接在（ ）电路中。
A. 主
B. 控制
C. 信号
D. 保护
答案：B
解析：继电器线圈接在控制电路中，当控制电路中有合适的信号时，线圈得电动作，带动触点动作，从而实现对主电路等的控制。

10. 电气控制原理图中，同一电器的各个部分通常采用（ ）表示。
A. 相同的文字符号
B. 不同的文字符号
C. 数字编号
D. 图形符号
答案：A
解析：在电气控制原理图中，同一电器的各个部分通常采用相同的文字符号表示，以便于识别和理解电路原理。

二、填空题（每题 3 分，共 15 分）
1. 电气控制系统主要由控制电路、主电路和（ ）组成。
答案：保护电路
解析：保护电路用于保护电气设备和人员安全，防止过载、短路、欠压等故障对设备造成损坏，是电气控制系统的重要组成部分。

2. 直流电动机的调速方法有改变电枢电压调速、改变励磁磁通调速和（ ）调速。
答案：电枢回路串电阻
解析：通过在电枢回路中串入电阻，可以改变电枢电路的总电阻，从而实现调速，这是直流电动机的一种调速方式。

3. 可编程逻辑控制器的编程语言除了梯形图外，还有（ ）、功能块图等。
答案：语句表
解析：语句表是 PLC 常用的编程语言之一，它用指令助记符来表示程序，对于熟悉编程指令的人员来说，使用语句表编程可以更直接地表达控制逻辑。

4. 交流接触器的触头分为主触头和（ ）触头。
答案：辅助
解析：主触头用于接通和断开主电路，辅助触头则用于控制电路的通断，实现各种联锁、互锁等控制功能。

5. 传感器按工作原理可分为物理传感器、化学传感器和（ ）传感器。
答案：生物
解析：生物传感器利用生物活性物质与被测物质之间的特异性反应来检测，在生物医学、环境监测等领域有广泛应用。

三、简答题（每题 10 分，共 30 分）
1. 简述电气控制系统设计的一般步骤。
答案：电气控制系统设计一般步骤如下：首先要深入了解控制要求，明确系统需要实现的功能和性能指标；然后进行方案设计，确定采用何种控制方式、选用哪些电器元件等；接着绘制电气控制原理图，清晰地表示出电路的工作原理和各电器元件之间的连接关系；之后进行电气设备的选型，根据原理图选择合适的电机、接触器、继电器等设备；最后编写设计说明书，对设计过程、原理、选用设备等进行详细说明。
解析：控制要求是设计的基础，只有明确要求才能开展后续工作。方案设计是关键，决定了系统的可行性和合理性。原理图是设计的核心体现，选型要确保设备能满足系统要求，设计说明书便于存档和交流。

2. 说明热继电器在电气控制中的作用及工作原理。
答案：热继电器在电气控制中主要起过载保护作用。工作原理是：当电动机过载时，通过电动机的电流增大，热继电器的发热元件产生的热量增加，使双金属片受热弯曲，推动导板动作，从而使热继电器的常闭触点断开，切断控制电路，使接触器线圈失电，主触头断开，电动机断电停车，实现过载保护。
解析：热继电器利用电流的热效应来工作，通过监测电流大小，在过载时及时切断电路，保护电动机免受长时间过载的损害，是电气控制系统中常用的过载保护电器。

3. 简述 PLC 的编程语言特点及应用场景。
答案：PLC 的梯形图编程语言特点：形象直观，与电气控制电路图相似，易于理解和掌握，适合电气技术人员和现场操作人员。语句表编程语言特点：用指令助记符表示程序，表达紧凑，对于熟悉编程指令的人员来说，编程效率较高。功能块图编程语言特点：以功能块为单位，用图形符号表示功能，具有较强的逻辑性和直观性。应用场景：梯形图适用于一般的工业控制场合，如电机控制、生产线控制等；语句表常用于一些对程序执行效率要求较高、逻辑较为复杂的场合；功能块图常用于自动化控制系统中功能模块的组合和编程。
解析：不同编程语言特点不同，适用于不同场景。梯形图便于普及，语句表在特定需求下高效，功能块图在模块化编程中有优势，根据实际情况选择合适的编程语言能更好地实现 PLC 的控制功能。

四、分析题（每题 15 分，共 15 分）
分析如图所示的电机正反转控制电路（图略），说明其工作原理及可能存在的问题。
答案：工作原理：当按下正转启动按钮时，正转接触器线圈得电，主触头闭合，电机正转；同时正转接触器的辅助常开触点闭合实现自锁，辅助常闭触点断开，防止反转接触器误动作。当按下反转启动按钮时，反转接触器线圈得电，主触头闭合，电机反转；反转接触器的辅助常开触点闭合实现自锁，辅助常闭触点断开，防止正转接触器误动作。可能存在的问题：如果正反转接触器主触头同时闭合，会造成电源短路；接触器的辅助触点可能出现接触不良，导致控制失灵；按钮可能损坏，无法正常启动电机等。
解析：通过按钮控制接触器动作来实现电机正反转，自锁保证电机持续运行。但电路存在短路风险，触点和按钮等部件也可能出现故障影响电路正常工作，需要在设计和使用中注意这些问题。

五、设计题（20 分）
设计一个三相异步电动机的两地控制电路，要求在两个不同地点都能实现电机的启动和停止控制。
答案：设计电路如下：在两地分别设置启动按钮 SB1、SB3 和停止按钮 SB2、SB4，两个启动按钮并联，两个停止按钮串联。接触器 KM 的线圈与启动按钮并联，主触头控制电机主电路。控制电路连接：电源 L1 经熔断器 FU 后，分别连接到 SB1、SB3 的一端，SB1、SB3 的另一端连接到 SB2、SB4 的一端，SB2、SB4 的另一端连接到接触器 KM 的线圈一端，KM 线圈另一端连接到电源 L2。工作原理：在任意一地按下启动按钮（如 SB1），接触器 KM 线圈得电，主触头闭合，电机启动；在任意一地按下停止按钮（如 SB2），接触器 KM 线圈失电，主触头断开，电机停止。
解析：两地控制通过按钮的合理连接实现，并联启动按钮确保在任意一地都能启动电机，串联停止按钮保证在任意一地都能停止电机，符合两地控制的要求。
