2025年关键电气元件故障试题及答案

一、单项选择题（每题3分，共30分）
1. 以下哪种电气元件故障可能导致电路短路？
A. 电阻变大
B. 电容漏电
C. 电感断路
D. 开关接触不良
答案：B
解析：电容漏电会使电流不经过正常负载路径，从而导致电路短路。电阻变大一般会使电流减小，电感断路会使该支路电流消失，开关接触不良可能导致电路不通或接触不稳定，但通常不会直接造成短路。

2. 当某一晶体管的集电极电流增大时，其电压放大倍数会：
A. 增大
B. 减小
C. 不变
D. 不确定
答案：B
解析：晶体管的电压放大倍数与集电极电流有关，当集电极电流增大时，会导致晶体管进入饱和区，放大能力下降，电压放大倍数减小。

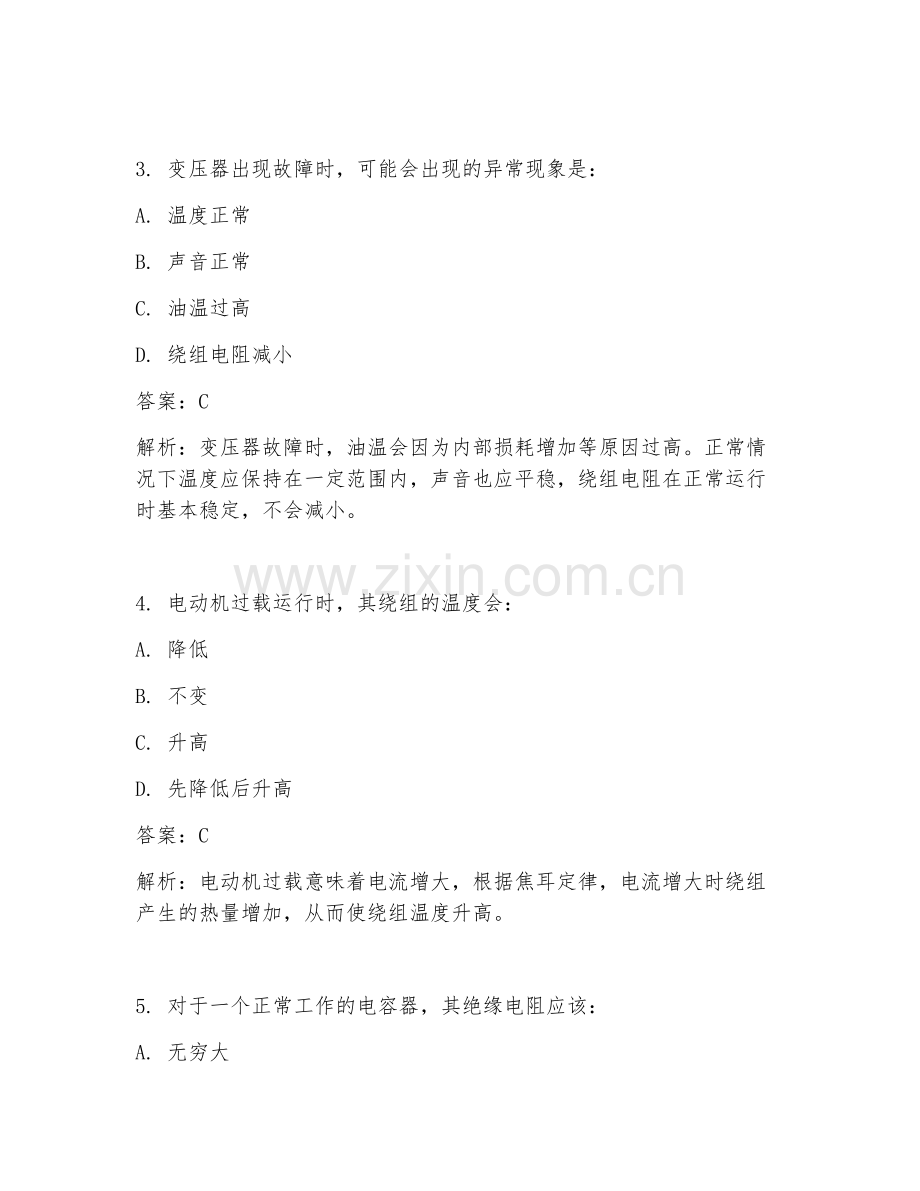

3. 变压器出现故障时，可能会出现的异常现象是：
A. 温度正常
B. 声音正常
C. 油温过高
D. 绕组电阻减小
答案：C
解析：变压器故障时，油温会因为内部损耗增加等原因过高。正常情况下温度应保持在一定范围内，声音也应平稳，绕组电阻在正常运行时基本稳定，不会减小。

4. 电动机过载运行时，其绕组的温度会：
A. 降低
B. 不变
C. 升高
D. 先降低后升高
答案：C
解析：电动机过载意味着电流增大，根据焦耳定律，电流增大时绕组产生的热量增加，从而使绕组温度升高。

5. 对于一个正常工作的电容器，其绝缘电阻应该：
A. 无穷大
B. 为零
C. 有一定阻值
D. 不确定
答案：A
解析：正常工作的电容器绝缘性能良好，绝缘电阻应无穷大，若绝缘电阻有阻值或为零，则说明电容器存在漏电或绝缘损坏等问题。

6. 某一继电器出现误动作，可能的原因是：
A. 线圈电压过低
B. 环境温度过低
C. 触点接触良好
D. 弹簧弹力过大
答案：A
解析：线圈电压过低会导致继电器吸力不足，可能无法正常吸合或出现误动作。环境温度过低一般不会直接导致误动作，触点接触良好是正常工作的条件之一，弹簧弹力过大不一定会造成误动作。

7. 电路中熔断器熔断，可能是因为：
A. 负载功率过小
B. 电路短路
C. 电压过低
D. 电阻过小
答案：B
解析：电路短路时电流会急剧增大，熔断器中的熔体在大电流作用下发热熔断，以保护电路。负载功率过小、电压过低、电阻过小都不会使电流过大导致熔断器熔断。

8. 当一个电感元件的电感值减小，其对交变电流的阻碍作用会：
A. 增大
B. 减小
C. 不变
D. 先增大后减小
答案：B
解析：电感对交变电流的阻碍作用与电感值成正比，电感值减小，阻碍作用减小。

9. 某一接触器的主触点过热，可能是因为：
A. 负载电流过小
B. 触点接触不良
C. 线圈匝数过多
D. 环境湿度大
答案：B
解析：触点接触不良会导致接触电阻增大，根据焦耳定律，电流通过时会产生过多热量，使主触点过热。负载电流过小不会导致过热，线圈匝数过多与主触点过热无关，环境湿度大一般不会直接造成主触点过热。

10. 对于一个正常工作的电阻，其阻值会随温度的升高而：
A. 增大
B. 减小
C. 根据材料不同而变化
D. 不变
答案：C
解析：不同材料的电阻温度系数不同，有的电阻阻值随温度升高增大，有的减小，所以一般说根据材料不同而变化。

二、多项选择题（每题5分，共25分）
1. 以下哪些属于电气元件的绝缘故障？
A. 绝缘电阻下降
B. 绝缘击穿
C. 介质损耗增大
D. 电感值变化
答案：ABC
解析：绝缘电阻下降、绝缘击穿、介质损耗增大都表明电气元件的绝缘性能出现问题，属于绝缘故障。电感值变化与绝缘无关。

2. 电动机故障可能包括以下哪些方面？
A. 绕组短路
B. 轴承损坏
C. 电刷磨损
D. 电容失效
答案：ABC
解析：电动机绕组短路会影响其正常运行，轴承损坏会导致机械故障，电刷磨损也会影响电动机性能。电容失效一般不是电动机本身的故障，而是与电动机相关的控制或辅助电路中的电容问题。

3. 导致变压器油温过高的原因可能有：
A. 负载过大
B. 冷却系统故障
C. 绕组短路
D. 油质老化
答案：ABC
解析：负载过大、冷却系统故障、绕组短路都会使变压器内部损耗增加，导致油温过高。油质老化可能会影响变压器性能，但不是油温过高的直接原因。

4. 继电器常见的故障有：
A. 线圈烧毁
B. 触点粘连
C. 动作时间过长
D. 绝缘电阻增大
答案：ABC
解析：线圈烧毁、触点粘连、动作时间过长都属于继电器常见故障。绝缘电阻增大说明继电器绝缘性能良好，不属于故障。

5. 以下哪些情况可能会引起电路中的电流异常增大？
A. 短路
B. 负载短路
C. 电源电压升高
D. 电阻增大
答案：ABC
解析：短路、负载短路都会使电路电阻急剧减小，根据欧姆定律，电流会异常增大。电源电压升高也会使电流增大。电阻增大时电流会减小。

三、判断题（每题2分，共20分）
1. 电气元件的绝缘电阻越小，其绝缘性能越好。（×）
解析：绝缘电阻越大，说明电气元件的绝缘性能越好，绝缘电阻越小则绝缘性能越差。

2. 电动机的转速只与电源频率有关。（×）
解析：电动机的转速不仅与电源频率有关，还与电动机的极对数等因素有关。

3. 变压器的变比等于一次侧电压与二次侧电压之比。（√）
解析：这是变压器变比的定义。

4. 电容器在直流电路中相当于开路。（√）
解析：电容器在直流电路中会充电至稳定状态，之后电流不再通过，相当于开路。

5. 继电器的动作时间是固定不变的。（×）
解析：继电器的动作时间会受到多种因素影响，如线圈电压、环境温度等，不是固定不变的。

6. 电路中熔断器的额定电流应大于电路的正常工作电流。（√）
解析：这样在电路正常工作时熔断器不会熔断，当电流异常增大时能及时熔断保护电路。

7. 电感元件对直流电流没有阻碍作用。（√）
解析：电感对直流电流相当于短路，没有阻碍作用。

8. 接触器的辅助触点主要用于控制电路。（√）
解析：接触器的辅助触点可实现对其他控制电路的通断控制。

9. 电阻的阻值与温度无关。（×）
解析：如前面所述，不同材料的电阻阻值随温度有不同变化。

10. 电气元件故障一定会导致电路完全无法工作。（×）
解析：电气元件故障可能会使电路性能下降或出现异常，但不一定会导致电路完全无法工作。

四、简答题（每题10分，共20分）
1. 简述常见的电阻故障及检测方法。
答案：常见电阻故障有阻值变大、阻值变小、开路、短路等。检测方法：使用万用表的电阻档进行测量。将万用表置于合适的量程，红黑表笔分别接触电阻两端，读取万用表显示的阻值。若阻值与标称值相差过大，则可能存在故障。若显示为无穷大，可能是开路；若显示为零，则可能是短路。对于阻值变化较小的情况，可与正常电阻对比判断。
解析：通过对常见电阻故障类型及检测方法的阐述，让学生了解电阻故障的表现及如何进行检测。

2. 说明电动机过载的原因及可能产生的后果。
答案：电动机过载的原因：负载过重，如机械部件卡死、工作阻力增大等；电源电压过低，导致电动机转矩不足，为维持转速会使电流增大；电动机自身故障，如绕组短路等使电机性能下降。可能产生的后果：绕组温度升高，加速绝缘老化，缩短电动机使用寿命；严重时会烧毁电动机；还可能导致传动部件损坏等其他相关设备故障。
解析：全面分析电动机过载的原因和后果，有助于学生理解电动机运行中的故障情况。

五、案例分析题（15分）
某工厂的一台三相异步电动机在运行过程中突然出现转速下降、电流增大的现象。经检查发现，电动机的一相绕组有短路故障。请分析：
1. 为什么一相绕组短路会导致转速下降和电流增大？
答案：一相绕组短路后，电动机的三相平衡被破坏。短路的那一相绕组电流会急剧增大，导致电机的合成磁场发生畸变。电机的电磁转矩减小，无法维持原来的转速，从而使转速下降。而根据电路原理，其他两相绕组的电压不变，但由于短路相的影响，整个电路的阻抗减小，所以电流会增大。
解析：从电磁原理角度分析一相绕组短路对电动机运行的影响。
2. 这种故障可能会对电动机及相关设备造成哪些进一步的损坏？
答案：持续的短路会使短路相绕组温度急剧升高，加速绝缘老化，可能导致绕组烧毁。过大的电流还可能使电动机的轴承等机械部件承受过大的电磁力，造成机械磨损甚至损坏。对于相关设备，如连接的传动装置，可能因电动机转速异常而受到冲击，导致皮带断裂、联轴器损坏等；对于供电系统，过大的电流可能会引起线路电压波动，影响其他设备的正常运行。
解析：阐述故障对电动机及相关设备的连锁反应和损坏情况。
