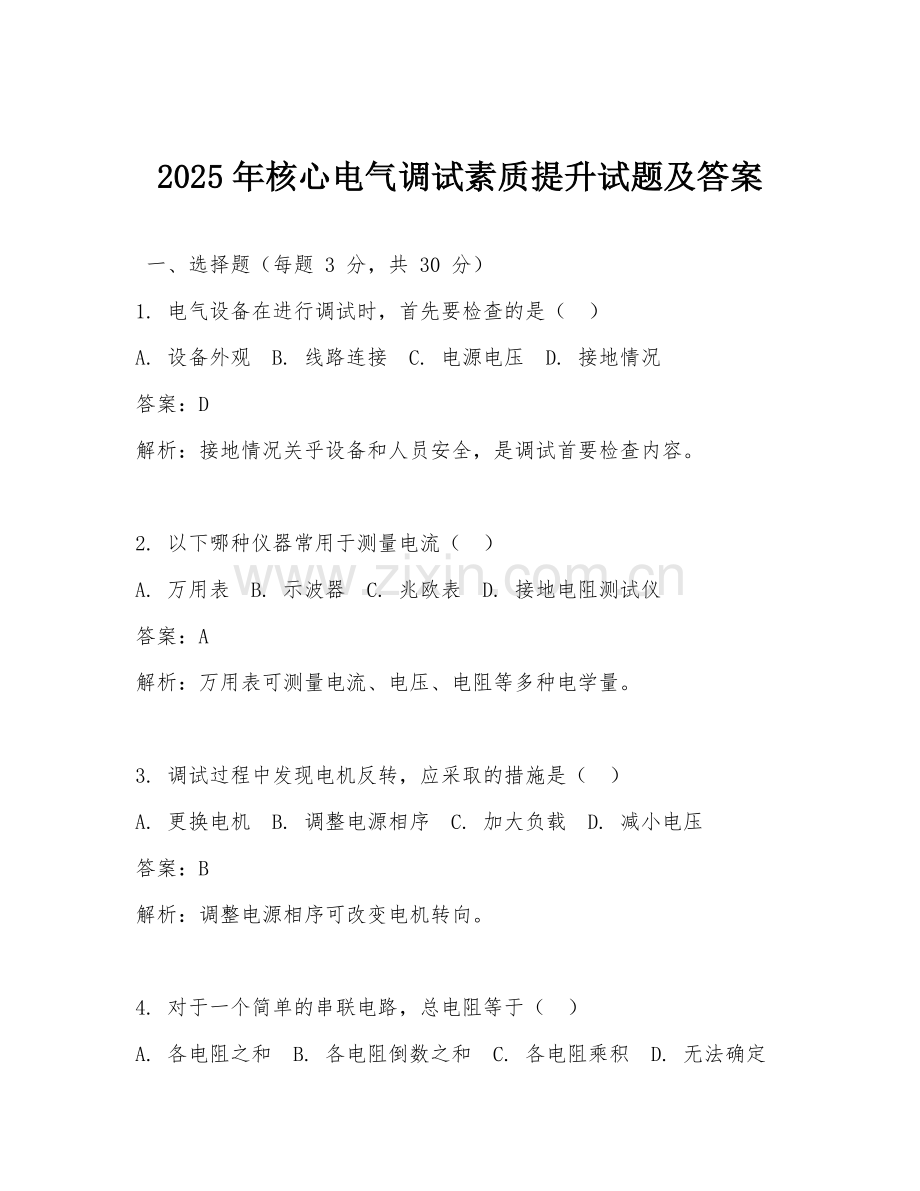

2025年核心电气调试素质提升试题及答案

一、选择题（每题 3 分，共 30 分）
1. 电气设备在进行调试时，首先要检查的是（ ）
A. 设备外观 B. 线路连接 C. 电源电压 D. 接地情况
答案：D
解析：接地情况关乎设备和人员安全，是调试首要检查内容。

2. 以下哪种仪器常用于测量电流（ ）
A. 万用表 B. 示波器 C. 兆欧表 D. 接地电阻测试仪
答案：A
解析：万用表可测量电流、电压、电阻等多种电学量。

3. 调试过程中发现电机反转，应采取的措施是（ ）
A. 更换电机 B. 调整电源相序 C. 加大负载 D. 减小电压
答案：B
解析：调整电源相序可改变电机转向。

4. 对于一个简单的串联电路，总电阻等于（ ）
A. 各电阻之和 B. 各电阻倒数之和 C. 各电阻乘积 D. 无法确定

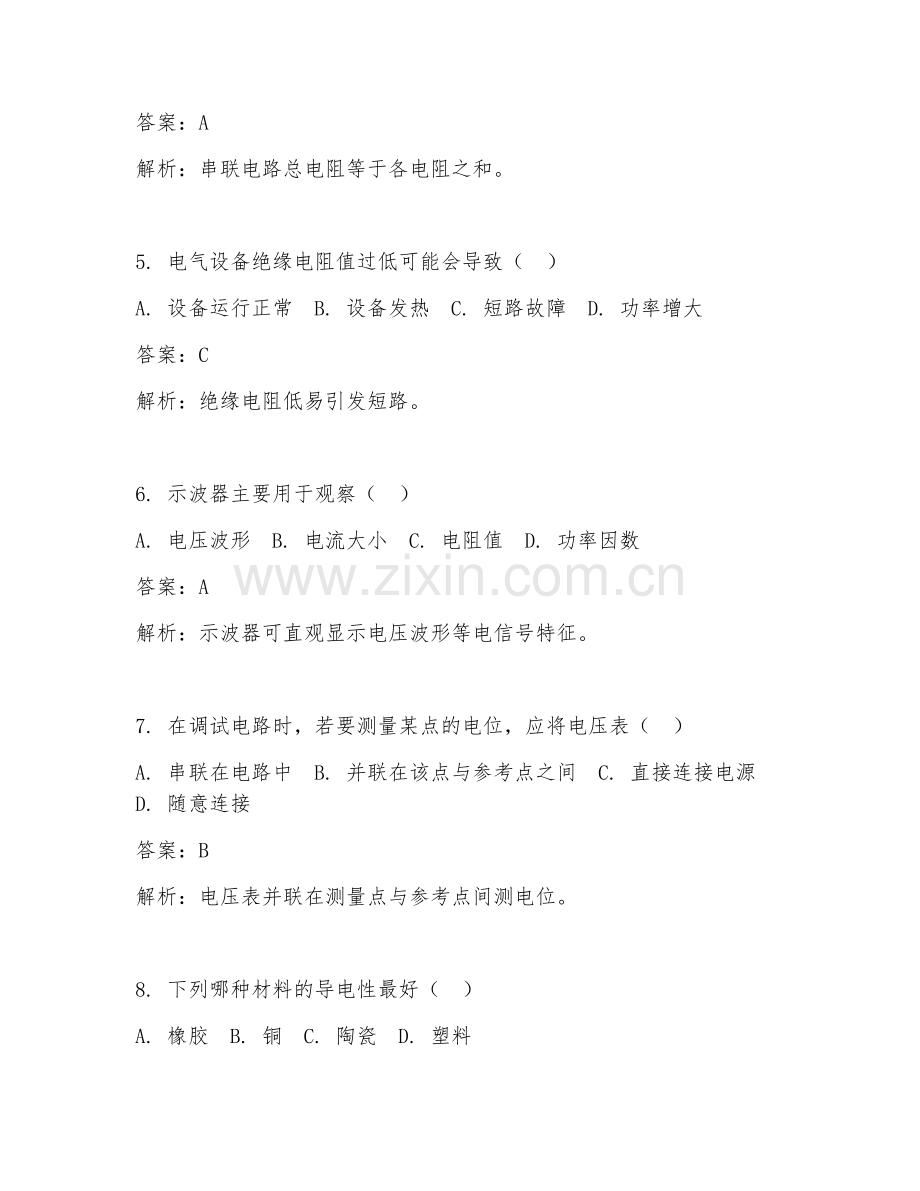

答案：A
解析：串联电路总电阻等于各电阻之和。

5. 电气设备绝缘电阻值过低可能会导致（ ）
A. 设备运行正常 B. 设备发热 C. 短路故障 D. 功率增大
答案：C
解析：绝缘电阻低易引发短路。

6. 示波器主要用于观察（ ）
A. 电压波形 B. 电流大小 C. 电阻值 D. 功率因数
答案：A
解析：示波器可直观显示电压波形等电信号特征。

7. 在调试电路时，若要测量某点的电位，应将电压表（ ）
A. 串联在电路中 B. 并联在该点与参考点之间 C. 直接连接电源 D. 随意连接
答案：B
解析：电压表并联在测量点与参考点间测电位。

8. 下列哪种材料的导电性最好（ ）
A. 橡胶 B. 铜 C. 陶瓷 D. 塑料
答案：B
解析：铜是良好的导体，导电性优于其他选项。

9. 调试继电器时，主要检查其（ ）
A. 外观是否美观 B. 动作是否可靠 C. 体积大小 D. 颜色是否符合要求
答案：B
解析：继电器动作可靠性是调试重点。

10. 对于一个额定电压为 220V 的灯泡，接在 110V 电压下，其亮度会（ ）
A. 变亮 B. 不变 C. 变暗 D. 闪烁
答案：C
解析：电压降低，功率减小，灯泡变暗。

二、填空题（每题 3 分，共 15 分）
1. 电路由电源、负载、（ ）和开关等部分组成。
答案：导线
解析：导线用于连接各部分组成完整电路。

2. 电阻的单位是（ ）。
答案：欧姆
解析：电阻单位为欧姆。

3. 电容的作用是（ ）。
答案：储存电荷、滤波、耦合等
解析：电容有多种作用，如储存电荷、滤波、耦合等。

4. 三相交流电路中，线电压与相电压的关系是（ ）。
答案：线电压是相电压的√3 倍
解析：三相交流电路中线电压与相电压存在此特定关系。

5. 安全电压一般规定为（ ）V 以下。
答案：36
解析：36V 及以下为安全电压。

三、简答题（每题 10 分，共 30 分）
1. 简述电气设备调试的基本步骤。
答案：
首先进行外观检查，查看设备有无损坏、变形等；接着检查线路连接是否正确、牢固；然后测量电源电压是否正常；再进行绝缘电阻测试，确保绝缘良好；之后对设备进行通电调试，观察运行状态，检查有无异常声响、发热等；最后进行各项性能指标测试，如测量电流电压、功率等，看是否符合要求。
解析：按此步骤可全面、有序地完成电气设备调试。

2. 如何判断电路中是否存在短路故障？
答案：
短路时可能出现以下现象来判断：电路中电流突然增大；电源端电压下降；熔断器熔断；电气设备冒烟、发热甚至起火等。用万用表电阻档测量电路两点间电阻，若电阻值接近零，则可能存在短路。
解析：通过这些现象和测量方法可判断电路是否短路。

3. 说明万用表测量电阻的原理。
答案：
万用表测量电阻是基于欧姆定律。通过给被测电阻施加一个已知电压，然后测量通过电阻的电流，再根据欧姆定律 R = U / I 计算出电阻值。万用表内部有一个电池提供电压，通过表头测量电流，从而得出电阻值。
解析：依据欧姆定律实现对电阻的测量。

四、计算题（每题 10 分，共 20 分）
1. 已知一个电阻为 10Ω 的灯泡，接在 220V 的电源上，求通过灯泡的电流。
答案：
根据欧姆定律 I = U / R，已知 U = 220V，R = 1
