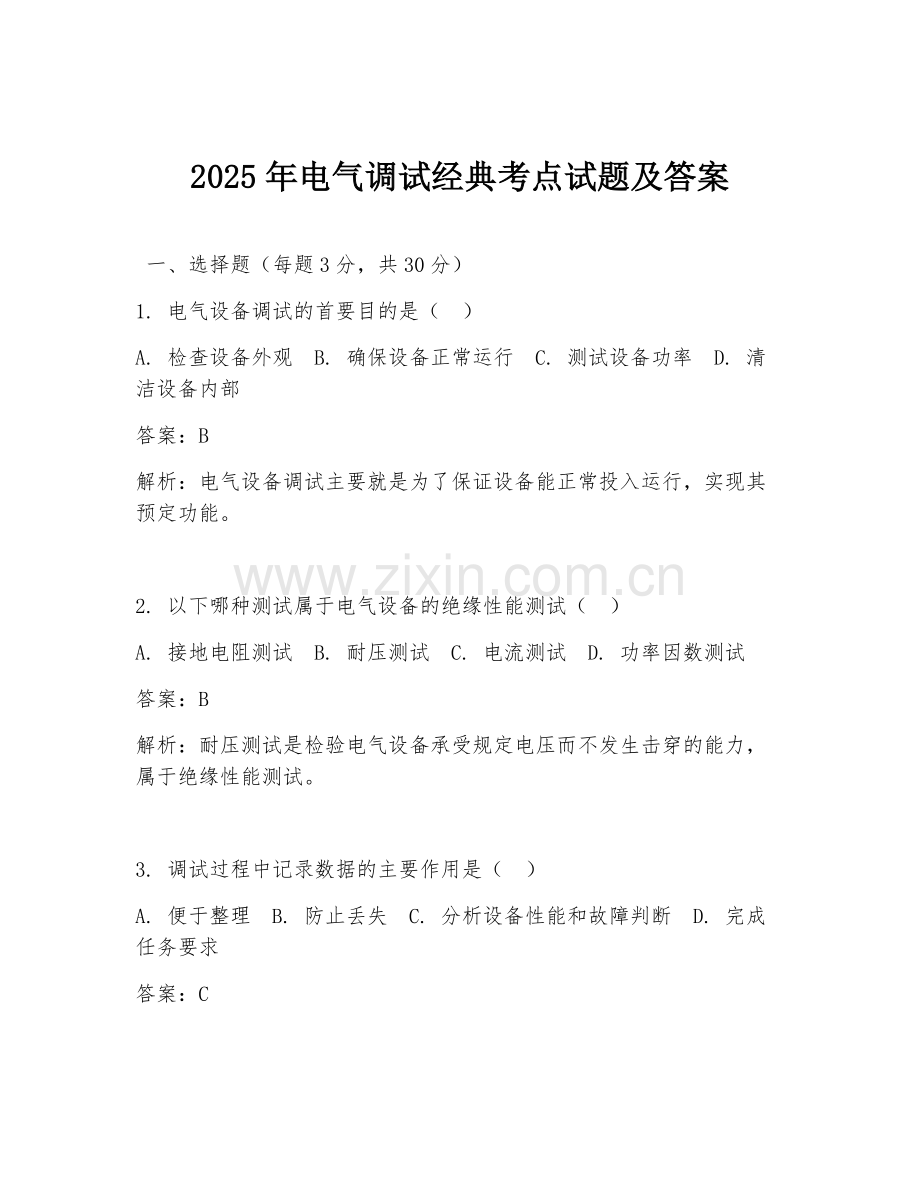

2025年电气调试经典考点试题及答案

一、选择题（每题3分，共30分）
1. 电气设备调试的首要目的是（ ）
A. 检查设备外观 B. 确保设备正常运行 C. 测试设备功率 D. 清洁设备内部
答案：B
解析：电气设备调试主要就是为了保证设备能正常投入运行，实现其预定功能。

2. 以下哪种测试属于电气设备的绝缘性能测试（ ）
A. 接地电阻测试 B. 耐压测试 C. 电流测试 D. 功率因数测试
答案：B
解析：耐压测试是检验电气设备承受规定电压而不发生击穿的能力，属于绝缘性能测试。

3. 调试过程中记录数据的主要作用是（ ）
A. 便于整理 B. 防止丢失 C. 分析设备性能和故障判断 D. 完成任务要求
答案：C
解析：记录数据能通过对数据的分析来了解设备性能是否达标以及判断是否存在故障。

4. 对于新安装的电气设备，调试前需要进行（ ）
A. 外观检查 B. 直接通电 C. 拆除部分部件 D. 更换部分元件
答案：A
解析：新设备调试前先进行外观检查，看是否有损坏等情况，确保调试安全和准确。

5. 电气调试中使用的接地电阻测试仪的精度要求一般为（ ）
A. 0.1级 B. 0.5级 C. 1级 D. 2级
答案：C
解析：接地电阻测试仪一般精度要求为±1%，即1级。

6. 调试高压电气设备时，必须采取的安全措施是（ ）
A. 佩戴安全帽 B. 穿绝缘鞋 C. 专人监护 D. 以上都是
答案：D
解析：高压设备调试危险，佩戴安全帽、穿绝缘鞋、专人监护都是必要安全措施。

7. 电气设备调试报告应包含的内容有（ ）
A. 设备型号 B. 调试人员 C. 调试结果 D. 以上都是
答案：D
解析：调试报告需涵盖设备基本信息、调试人员及调试最终结果等内容。

8. 以下哪种情况可能导致电气设备调试出现异常（ ）
A. 设备安装牢固 B. 接线正确 C. 元件质量不合格 D. 环境温度适宜
答案：C
解析：元件质量不合格会影响设备正常运行，导致调试异常。

9. 对电气控制系统进行调试时，首先应检查（ ）
A. 控制程序 B. 传感器 C. 电源 D. 执行机构
答案：C
解析：电源是系统运行基础，先检查电源确保后续调试正常进行。

10. 调试完成后，对电气设备进行清理的目的不包括（ ）
A. 防止灰尘积累 B. 便于下次维护 C. 提高设备美观度 D. 增加设备性能
答案：D
解析：清理主要是为了保持设备良好状态，与增加设备性能无关。

二、填空题（每题3分，共15分）
1. 电气调试分为设备单体调试、（ ）调试和系统调试三个阶段。
答案：分系统
解析：这三个阶段逐步深入对电气系统进行调试。

2. 接地电阻测试时，被测接地极与电流极之间的距离应不小于（ ）米。
答案：20
解析：保证测试准确性的基本距离要求。

3. 耐压测试时，施加电压的时间一般为（ ）分钟。
答案：1
解析：常规的耐压测试施加电压时间设定。

4. 电气设备调试过程中，常用的测试仪器有万用表、（ ）、接地电阻测试仪等。
答案：示波器
解析：示波器可用于观察电信号波形等，是调试常用仪器。

5. 调试记录应包括测试项目、测试数据、（ ）及调试人员签名等。
答案：测试结论
解析：完整记录调试相关情况，测试结论很关键。

三、简答题（每题10分，共30分）
1. 简述电气设备调试前的准备工作有哪些？
答案：调试前准备工作包括：熟悉设备资料，了解设备性能、原理和安装情况；检查设备外观，看有无损坏、变形等；核对设备接线，确保接线正确牢固；清理设备内部，去除杂物灰尘；准备好调试所需仪器仪表，并确保其精度和功能正常；制定调试方案，明确调试步骤、方法和安全措施等。
解析：这些准备工作是确保调试顺利进行和结果准确的基础。

2. 说明接地电阻测试的方法及注意事项。
答案：测试方法：首先将被测接地极E、电位探测针P'和电流探测针C按直线相距20米布置，且P'在E和C之间。用导线将E、P'、C与接地电阻测试仪相应端子连接。然后将测试仪置于水平位置，检查指针是否指零，若不指零则调整调零旋钮使指针指零。缓慢转动发电机手柄，当表针偏转时，调节测量标度盘，使表针平衡在中心线上，此时标度盘读数乘以倍率标度即为所测接地电阻值。注意事项：测试前要断开接地极与电气设备的连接；测量时电流极和电位极的布置应符合要求，避免外界干扰；测试人员要站在绝缘垫上操作；测试完成后要将接地极恢复原状。
解析：掌握正确方法和注意事项才能准确测量接地电阻。

3. 阐述电气设备耐压测试的意义及测试过程中的安全要点。
答案：意义：检验电气设备承受规定电压而不发生击穿的能力，可以发现设备绝缘是否存在缺陷，保证设备在运行中能可靠绝缘，防止因绝缘问题引发安全事故。安全要点：测试前确保设备停电并接地；测试时要按照规定的电压等级和时间施加电压，不得超压或超时；测试现场要设置明显警示标志，无关人员不得靠近；测试人员要穿戴绝缘防护用品，操作时要站在绝缘垫上；测试过程中若出现异常现象，应立即停止测试，查明原因并处理。
解析：耐压测试对保障设备安全运行很重要，同时要重视安全要点防止事故。

四、案例分析题（15分）
某工厂新安装了一套电气控制系统，在调试过程中出现了以下情况：当启动电机时，电机发出异常声响且转速明显低于额定转速。经过检查，发现电机接线正确，熔断器也未熔断。请分析可能导致该故障的原因，并说明应采取的解决措施。
答案：可能原因：电机绕组短路或断路；电机轴承损坏；电源电压不足；负载过重。解决措施：使用万用表等仪器测量电机绕组电阻，判断是否短路或断路，如有问题需修复或更换绕组；检查电机轴承，若损坏则更换轴承；测量电源电压，若电压不足则查找原因并解决，如调整变压器分接头等；检查负载情况，若过重则调整负载或对电机进行选型评估。
解析：通过对可能原因的分析，采取针对性措施来解决电机异常问题。

五、综合题（20分）
请设计一个简单的电气照明系统调试方案，包括调试步骤、测试项目及安全注意事项。
答案：调试步骤：首先检查照明灯具外观是否完好，有无损坏、变形等。然后检查灯具接线是否正确，确保火线、零线连接无误，灯具接地良好。接着接通电源总开关，观察灯具是否正常点亮。对于多个灯具的系统，依次逐个检查灯具亮度是否均匀，有无闪烁现象。测试项目：检查灯具的亮度是否符合设计要求，可使用光度计进行测量。测试灯具的照度均匀度，在规定区域内测量不同位置的照度值并计算均匀度。检查灯具的显色指数，评估灯光对物体真实颜色的还原程度。检查灯具的频闪情况，使用频闪测试仪检测是否存在频闪现象影响视觉健康。安全注意事项：调试前确保电源已切断，防止触电事故。在操作过程中要穿戴绝缘手套和绝缘鞋，站在干燥绝缘的地面上。使用电气工具时要确保其绝缘良好，避免短路引发火灾。调试现场要设置警示标识，防止无关人员误操作。如发现异常情况，应立即切断电源，查明原因并在确保安全的情况下进行处理。
解析：全面考虑调试步骤、测试项目和安全注意事项，保障电气照明系统调试顺利和安全。
