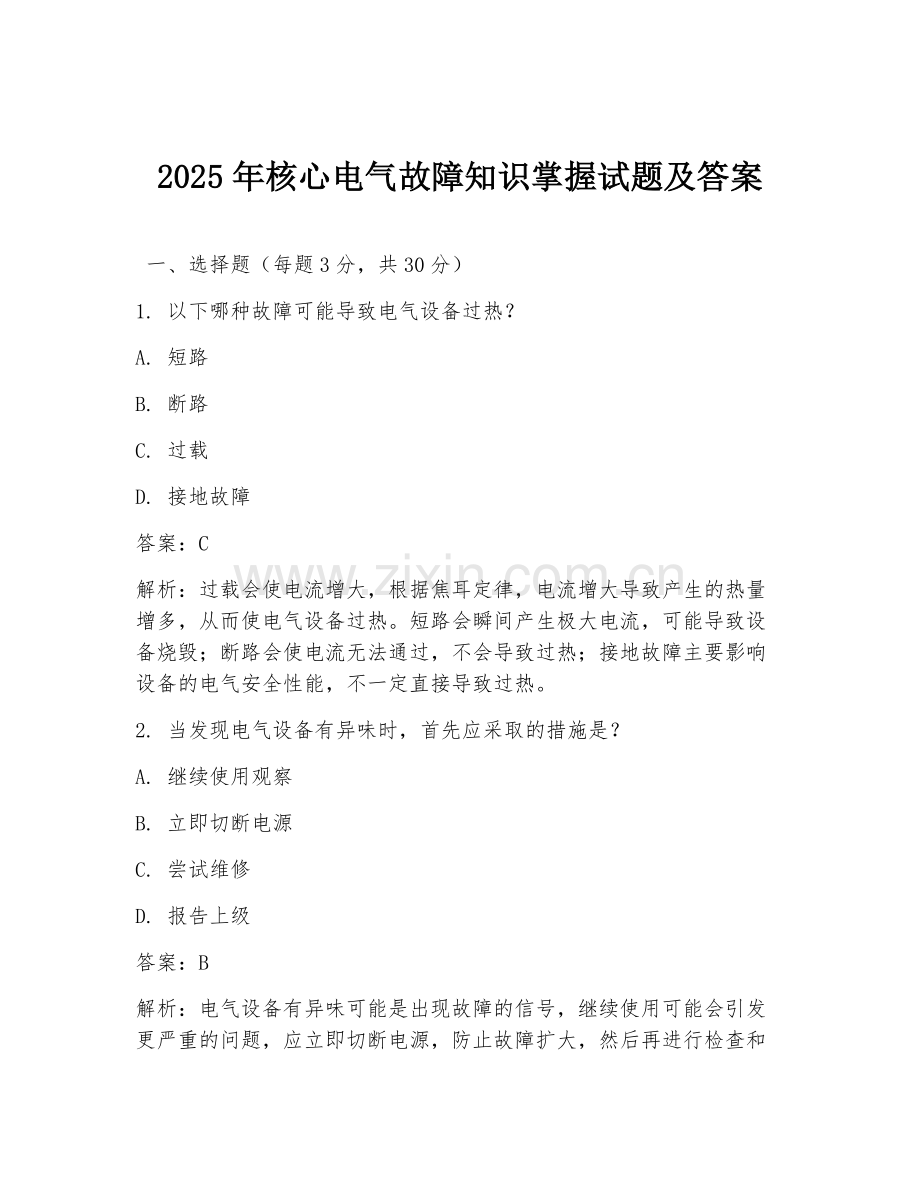

2025年核心电气故障知识掌握试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种故障可能导致电气设备过热？
A. 短路
B. 断路
C. 过载
D. 接地故障
答案：C
解析：过载会使电流增大，根据焦耳定律，电流增大导致产生的热量增多，从而使电气设备过热。短路会瞬间产生极大电流，可能导致设备烧毁；断路会使电流无法通过，不会导致过热；接地故障主要影响设备的电气安全性能，不一定直接导致过热。
2. 当发现电气设备有异味时，首先应采取的措施是？
A. 继续使用观察
B. 立即切断电源
C. 尝试维修
D. 报告上级
答案：B

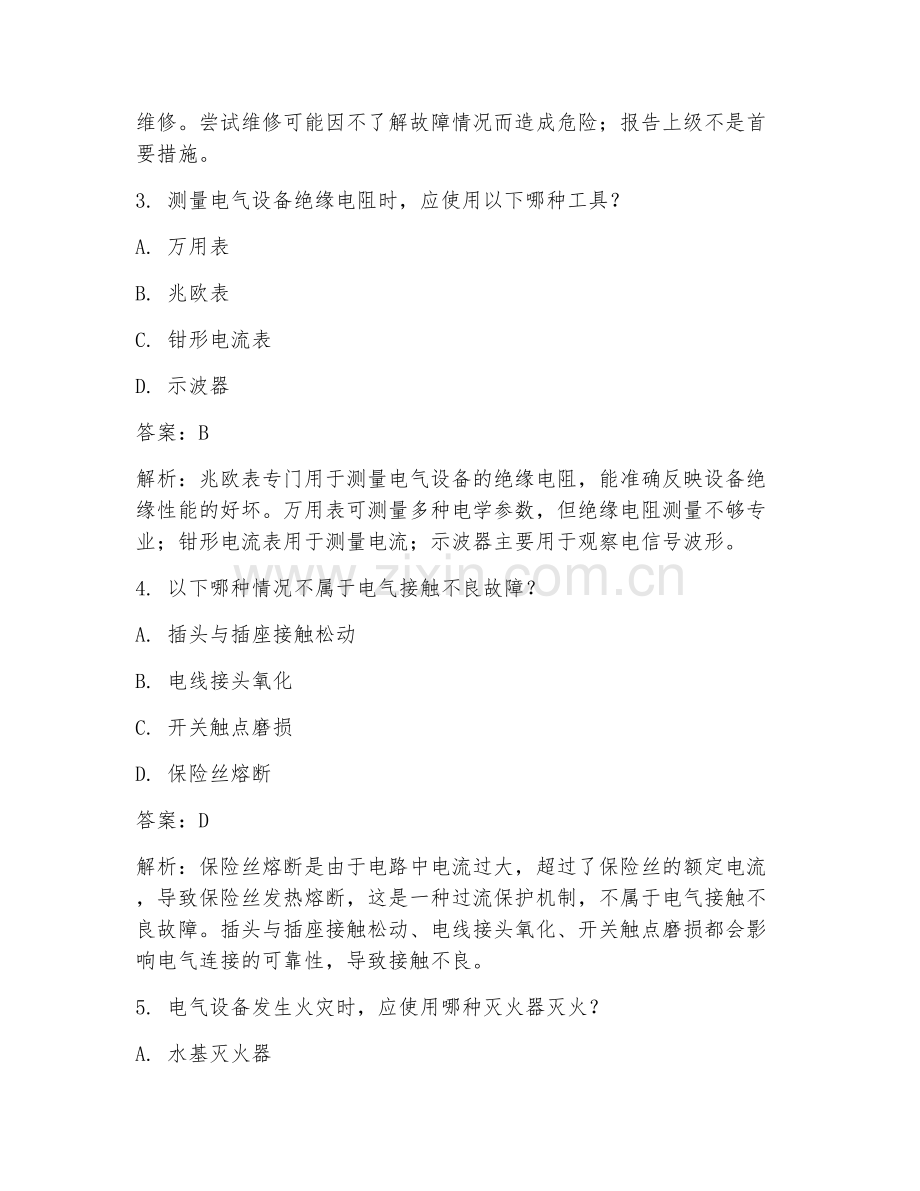

解析：电气设备有异味可能是出现故障的信号，继续使用可能会引发更严重的问题，应立即切断电源，防止故障扩大，然后再进行检查和维修。尝试维修可能因不了解故障情况而造成危险；报告上级不是首要措施。
3. 测量电气设备绝缘电阻时，应使用以下哪种工具？
A. 万用表
B. 兆欧表
C. 钳形电流表
D. 示波器
答案：B
解析：兆欧表专门用于测量电气设备的绝缘电阻，能准确反映设备绝缘性能的好坏。万用表可测量多种电学参数，但绝缘电阻测量不够专业；钳形电流表用于测量电流；示波器主要用于观察电信号波形。
4. 以下哪种情况不属于电气接触不良故障？
A. 插头与插座接触松动
B. 电线接头氧化
C. 开关触点磨损
D. 保险丝熔断
答案：D
解析：保险丝熔断是由于电路中电流过大，超过了保险丝的额定电流，导致保险丝发热熔断，这是一种过流保护机制，不属于电气接触不良故障。插头与插座接触松动、电线接头氧化、开关触点磨损都会影响电气连接的可靠性，导致接触不良。
5. 电气设备发生火灾时，应使用哪种灭火器灭火？
A. 水基灭火器
B. 二氧化碳灭火器
C. 泡沫灭火器
D. 干粉灭火器
答案：B
解析：二氧化碳灭火器适用于扑灭电气设备火灾，它不会导电，不会对电气设备造成二次损坏。水基灭火器、泡沫灭火器不能用于电气设备灭火，因为水和泡沫都导电，可能会引发触电危险。干粉灭火器虽然也可用于电气火灾，但相对来说，二氧化碳灭火器更适合。
6. 若三相异步电动机缺相运行，可能会出现的现象是？
A. 转速加快
B. 温度降低
C. 振动加剧
D. 电流减小
答案：C
解析：三相异步电动机缺相运行时，电机无法正常形成旋转磁场，会导致电机振动加剧，同时转速下降、温度升高、电流增大。
7. 以下哪种保护装置能防止电气设备因过载而损坏？
A. 过流保护
B. 过压保护
C. 欠压保护
D. 漏电保护
答案：A
解析：过流保护装置能在电路电流超过设定值时动作，切断电路，从而防止电气设备因过载而损坏。过压保护是防止电压过高损坏设备；欠压保护是在电压过低时采取措施；漏电保护主要是防止漏电引发触电事故。
8. 测量电流时，电流表应与被测电路？
A. 串联
B. 并联
C. 混联
D. 任意连接
答案：A
解析：电流表内阻很小，应与被测电路串联，这样才能准确测量电路中的电流。如果并联，会导致短路，损坏电流表和电路。
9. 电气设备外壳接地的主要目的是？
A. 防止设备漏电伤人
B. 提高设备运行效率
C. 降低设备功耗
D. 增加设备使用寿命
答案：A
解析：电气设备外壳接地可以将设备漏电时产生的电流引入大地，避免人员触电，保障人身安全。与设备运行效率、功耗和使用寿命无关。
10. 以下哪种故障可能会导致电力系统停电？
A. 单相接地故障
B. 三相短路故障
C. 过载故障
D. 接触不良故障
答案：B
解析：三相短路故障会使电路中的电流瞬间变得极大，可能导致保护装置动作，切断电源，从而造成电力系统停电。单相接地故障一般不会直接导致停电；过载故障可能会使设备保护动作，但不一定导致整个系统停电；接触不良故障通常不会引起系统停电。

二、填空题（每题3分，共15分）
1. 电气故障按性质可分为（ ）故障和（ ）故障。
答案：短路、断路
解析：短路是指电路中不同电位的两点直接短接，导致电流异常增大；断路是指电路某处断开，电流无法通过。这是电气故障中最基本的两种类型。
2. 常用的电气安全用具包括（ ）和（ ）。
答案：绝缘手套、绝缘靴
解析：绝缘手套和绝缘靴能有效防止操作人员触电，在进行电气操作时起到绝缘保护作用。
3. 电动机的启动方式主要有（ ）启动和（ ）启动。
答案：直接、降压
解析：直接启动是在电动机启动时直接将额定电压加在电动机上，这种方式简单，但启动电流较大；降压启动是通过降低电动机的启动电压来减小启动电流，适用于一些大功率电动机。
4. 电力系统中的无功功率补偿装置主要有（ ）和（ ）。
答案：电容器、电抗器
解析：电容器可以发出无功功率，提高功率因数；电抗器可以吸收无功功率，调整电网的无功平衡。
5. 电气设备的预防性试验包括（ ）试验和（ ）试验。
答案：绝缘电阻、耐压
解析：绝缘电阻试验可以检测设备绝缘性能是否良好；耐压试验能检验设备在承受一定电压时是否能正常运行，是否存在绝缘缺陷。

三、简答题（每题10分，共30分）
1. 简述电气设备短路故障的危害及常见原因。
答案：危害：短路时会瞬间产生极大电流，可能烧毁电气设备，引发火灾；还会使电力系统电压大幅下降，影响其他设备正常运行。常见原因：电气设备绝缘损坏；外力破坏，如电线被剪断等；电气元件老化、受潮；违规操作等。
解析：短路产生的大电流会在短时间内释放大量热量，足以损坏设备，引发火灾隐患。电力系统电压下降会导致电动机转速降低、灯光变暗等问题。绝缘损坏可能是长期使用老化、受外力撞击、受潮等原因造成；外力破坏可能是人为或自然因素导致；电气元件老化和受潮也会降低绝缘性能；违规操作如误接线等也容易引发短路。
2. 如何判断电气设备是否存在接地故障？
答案：可以通过以下方法判断：使用接地电阻测试仪测量设备外壳接地电阻，若电阻值过大或不符合规定，可能存在接地故障；观察设备运行时是否有异常现象，如外壳带电、漏电保护器动作等；检查接地连接部位是否有松动、腐蚀等情况。
解析：接地电阻测试仪能准确测量接地电阻，判断接地是否良好。设备外壳带电和漏电保护器动作是接地故障可能出现的明显现象。接地连接部位的松动和腐蚀会影响接地效果，导致接地故障。
3. 简述三相异步电动机的调速方法及原理。
答案：调速方法：变极调速、变频调速、改变转差率调速。原理：变极调速是通过改变电动机定子绕组的磁极对数来改变转速；变频调速是改变电源频率来改变电动机同步转速，从而实现调速；改变转差率调速可通过改变转子电路电阻等方式来改变转差率，进而调速。
解析：变极调速简单可靠，但调速范围有限。变频调速调速性能好，可实现平滑调速，应用广泛。改变转差率调速中，如绕线式异步电动机可通过在转子电路中串电阻来调速，增加电阻可增大转差率，降低转速。

四、案例分析题（15分）
某工厂一台三相异步电动机在运行过程中突然停止转动，经检查发现保险丝熔断。请分析可能导致该故障的原因，并说明检查和排除故障的步骤。
答案：可能原因：电动机过载运行，导致电流过大使保险丝熔断；电动机绕组短路，造成电流异常增大；电机轴承损坏，增加了运行阻力，引起电流上升；电源电压不稳定，过高或过低都可能导致电流增大。检查和排除故障步骤：首先检查电机负载情况，看是否存在过载现象，如传动带是否过紧、机械部件是否卡死等；用绝缘电阻表测量电动机绕组的绝缘电阻，判断是否有短路情况；检查电机轴承是否有异常声音或损坏；测量电源电压是否正常。若发现过载，调整负载；若绕组短路，需维修或更换绕组；若轴承损坏，更换轴承；若电源电压问题，联系供电部门解决。
解析：电动机过载会使电流长时间超过额定值，容易熔断保险丝。绕组短路会使电阻减小，电流急剧增大。轴承损坏会增加电机运行阻力，导致电流上升。电源电压不稳定也会影响电机电流。通过对这些方面的检查，可以找出故障原因并进行相应处理。

五、综合应用题（20分）
某车间有一台额定功率为10kW的三相异步电动机，采用星 - 三角启动方式。已知电动机额定电压为380V，额定电流为20A，启动电流倍数为6，电源变压器容量为500kVA。请计算：
1. 该电动机采用星 - 三角启动时的启动电流和启动转矩。
2. 分析该启动方式是否适合该车间的供电系统。

答案：1. 星 - 三角启动时，启动电流\(I_{stY - \Delta}=\frac{1}{3}I_{st}\)，已知启动电流倍数\(I_{st}=6I_N\)，\(I_N =20A\)，则\(I_{st}=6×20 =120A\)，所以\(I_{stY - \Delta}=\frac{1}{3}×120 =40A\)。启动转矩\(T_{stY - \Delta}=\frac{1}{3}T_{st}\)，对于三相异步电动机，\(T_{st}=1.2T_N\)，\(T_N=\frac{955
