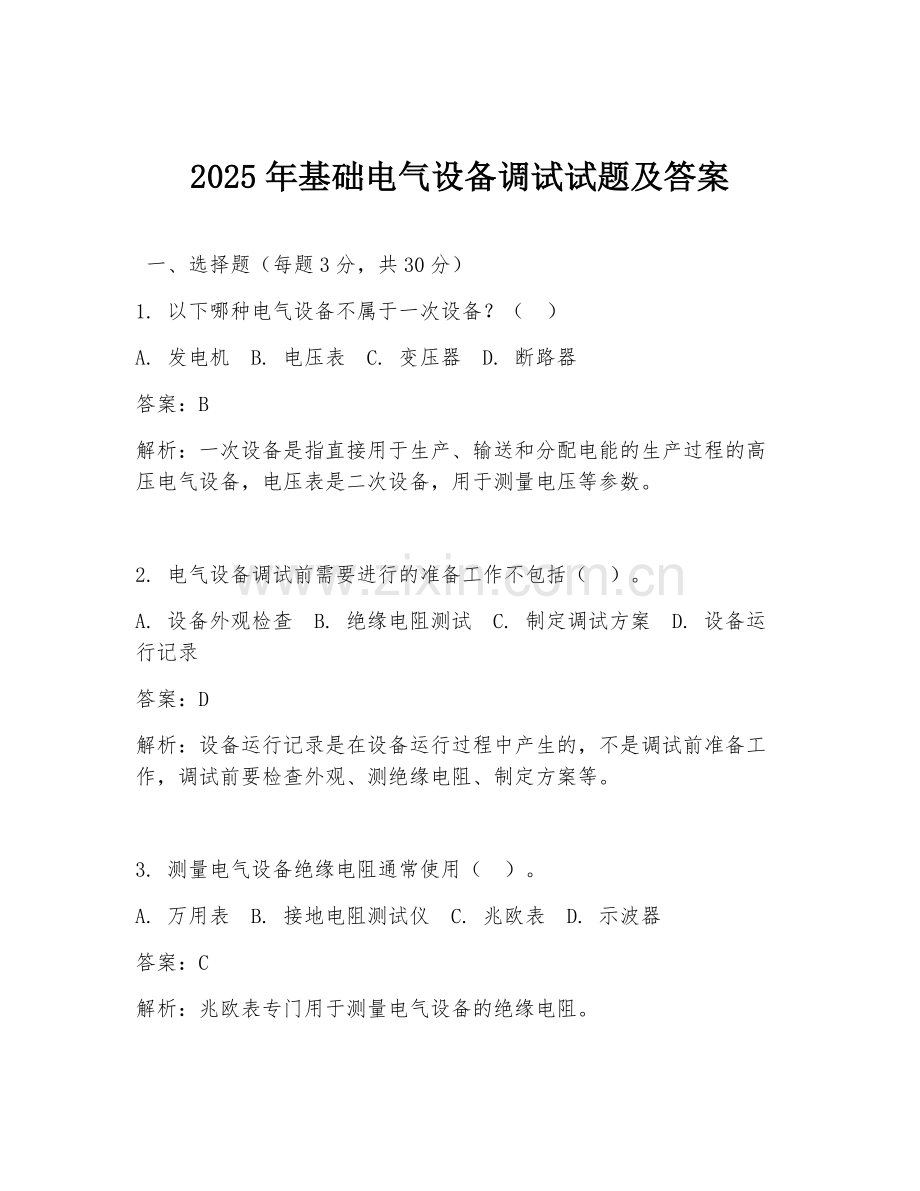

2025年基础电气设备调试试题及答案.doc

2025年基础电气设备调试试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种电气设备不属于一次设备？（ ）
A. 发电机 B. 电压表 C. 变压器 D. 断路器
答案：B
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，电压表是二次设备，用于测量电压等参数。

2. 电气设备调试前需要进行的准备工作不包括（ ）。
A. 设备外观检查 B. 绝缘电阻测试 C. 制定调试方案 D. 设备运行记录
答案：D
解析：设备运行记录是在设备运行过程中产生的，不是调试前准备工作，调试前要检查外观、测绝缘电阻、制定方案等。

3. 测量电气设备绝缘电阻通常使用（ ）。
A. 万用表 B. 接地电阻测试仪 C. 兆欧表 D. 示波器
答案：C
解析：兆欧表专门用于测量电气设备的绝缘电阻。

4. 断路器的分合闸时间测试属于（ ）调试项目。
A. 绝缘特性 B. 机械特性 C. 电气特性 D. 保护特性
答案：B
解析：分合闸时间测试主要针对断路器的机械动作情况，属于机械特性调试。

5. 变压器空载试验主要目的是测量（ ）。
A. 短路阻抗 B. 变比 C. 空载损耗和空载电流 D. 负载损耗
答案：C
解析：空载试验可得到变压器的空载损耗和空载电流等参数。

6. 以下哪种保护装置不属于继电保护？（ ）
A. 过流保护 B. 漏电保护 C. 过载保护 D. 欠压保护
答案：C
解析：过载保护一般不属于继电保护范畴，继电保护主要针对短路、过流、过压、欠压等故障。

7. 电动机启动时，启动电流与启动电压的关系是（ ）。
A. 成正比 B. 成反比 C. 无关 D. 启动电流随启动电压平方变化
答案：A
解析：根据欧姆定律，在电动机电阻一定时，启动电流与启动电压成正比。

8. 电力系统中，中性点接地方式不包括（ ）。
A. 中性点直接接地 B. 中性点经电阻接地 C. 中性点经电容接地 D. 中性点不接地
答案：C
解析：常见中性点接地方式有直接接地、经电阻接地、不接地等，没有经电容接地。

9. 电气设备的接地电阻要求一般不应大于（ ）。
A. 4Ω B. 10Ω C. 20Ω D. 50Ω
答案：A
解析：一般电气设备接地电阻要求不大于4Ω。

10. 高压开关柜的“五防”功能不包括（ ）。
A. 防止误分、误合断路器 B. 防止带负荷拉、合隔离开关 C. 防止过载 D. 防止带电挂接地线
答案：C
解析：“五防”功能包括防误分合断路器、防带负荷拉合隔离开关、防带电挂接地线等，不包括防止过载。

二、填空题（每题3分，共15分）
1. 电气设备调试的基本步骤包括设备检查、（ ）、试验测试、结果分析与处理。
答案：调试准备
解析：调试前要先进行准备工作，包括设备检查等，然后才进入调试流程。

2. 绝缘电阻的单位是（ ）。
答案：兆欧（MΩ）
解析：绝缘电阻常用单位是兆欧。

3. 变压器的变比是指（ ）与（ ）之比。
答案：一次绕组电压；二次绕组电压
解析：变比反映了变压器一、二次绕组电压的比例关系。

4. 继电保护装置的基本要求是（ ）、（ ）、快速性、灵敏性。
答案：可靠性；选择性
解析：这是继电保护的四个基本要求。

5. 电动机的调速方法有（ ）调速、（ ）调速、（ ）调速等。
答案：变极；变频；改变转差率
解析：这是常见的电动机调速方法。

三、简答题（每题10分，共30分）
1. 简述电气设备调试的目的。
答案：电气设备调试的目的主要有：检查设备是否完好，确保设备能正常投入运行；检验设备的性能指标是否符合设计要求，如绝缘性能、电气参数等；发现设备潜在的故障和缺陷，以便及时进行修复和改进；验证设备的保护装置是否能准确动作，保障设备和系统的安全运行；为设备的验收和运行维护提供依据。
解析：调试能全方位检查设备状态，保证其正常、安全运行，符合各项要求并为后续工作提供支撑。

2. 说明测量电气设备绝缘电阻的注意事项。
答案：测量绝缘电阻时的注意事项有：测量前要确保设备停电并充分放电，防止残留电荷影响测量结果；选择合适电压等级的兆欧表，一般额定电压在500V以下的设备用500V兆欧表，500V及以上设备用1000V或2500V兆欧表；测量时要将设备的所有连接导线断开，避免其他设备影响；测量过程中不要触摸被测设备和兆欧表的测试线，防止触电；测量完成后要对设备再次放电，防止残留电荷伤人；记录测量结果时要注明测量时间、环境温度、湿度等条件，因为绝缘电阻受环境影响较大。
解析：这些注意事项能保证测量结果准确可靠，同时保障操作人员安全，且便于对测量结果进行分析。

3. 简述继电保护装置的动作原理。
答案：继电保护装置一般由测量部分、逻辑部分和执行部分组成。测量部分用于测量被保护对象的运行参数，如电流、电压等，并与整定值进行比较；逻辑部分根据测量部分的结果，判断是否发生故障以及故障的类型和位置，然后发出相应的信号；执行部分根据逻辑部分的指令，执行保护动作，如跳开断路器等。当被保护设备出现故障，测量参数超出整定值时，逻辑部分判断后使执行部分动作，切除故障设备，从而保护电力系统的安全稳定运行。
解析：通过各部分协同工作，继电保护能及时发现并处理故障，保障电力系统正常运行。

四、案例分析题（每题15分，共15分）
某工厂的一台电动机在运行过程中出现过热现象，经检查发现电动机的三相电流不平衡。请分析可能导致这种情况的原因，并提出解决措施。
答案：可能导致三相电流不平衡的原因有：电源电压不平衡，三相电源电压不一致会使电动机三相电流不平衡；电动机绕组短路或断路，绕组故障会影响三相电流分布；电动机所带负载不均匀，负载差异会导致三相电流不同；接线错误，如三相绕组首尾端接错等。解决措施：检查电源电压，使用电压表测量三相电源电压，若不平衡应调整供电系统；用绝缘电阻表和万用表等检测电动机绕组，判断是否有短路或断路，如有故障修复或更换绕组；检查负载情况，调整负载使其均匀分配；核对电动机接线，确保三相绕组接线正确。
解析：从电源、电动机本身及负载等方面分析原因，针对不同原因采取相应检测和解决方法，以恢复电动机正常运行。

五、综合题（每题20分，共20分）
请设计一个简单的电气设备调试方案，包括调试设备、调试项目、调试步骤及安全注意事项。调试设备为一台小型变压器。
答案：调试设备：小型变压器、兆欧表、万用表、试验电源等。调试项目：外观检查、绝缘电阻测试、变比测试、空载试验、短路试验。调试步骤：外观检查，查看变压器外观有无损伤、油漆是否完好等；绝缘电阻测试，用兆欧表测量一次绕组和二次绕组对铁芯及外壳的绝缘电阻；变比测试，使用变比测试仪测量变压器的变比；空载试验，施加额定电压，测量空载电流和空载损耗；短路试验，施加短路电压，测量短路电流和短路损耗。安全注意事项：调试前确保设备停电，并进行验电、挂接地线；试验电源要符合要求，防止触电；测试过程中操作人员要站在绝缘垫上，避免接触带电部分；试验结束后及时拆除接地线，对设备进行放电；注意测试数据的记录和分析，发现异常及时停止试验并检查。
解析：按调试流程设计方案，同时强调安全注意事项，保障调试工作安全、准确进行，获取变压器各项性能参数。
