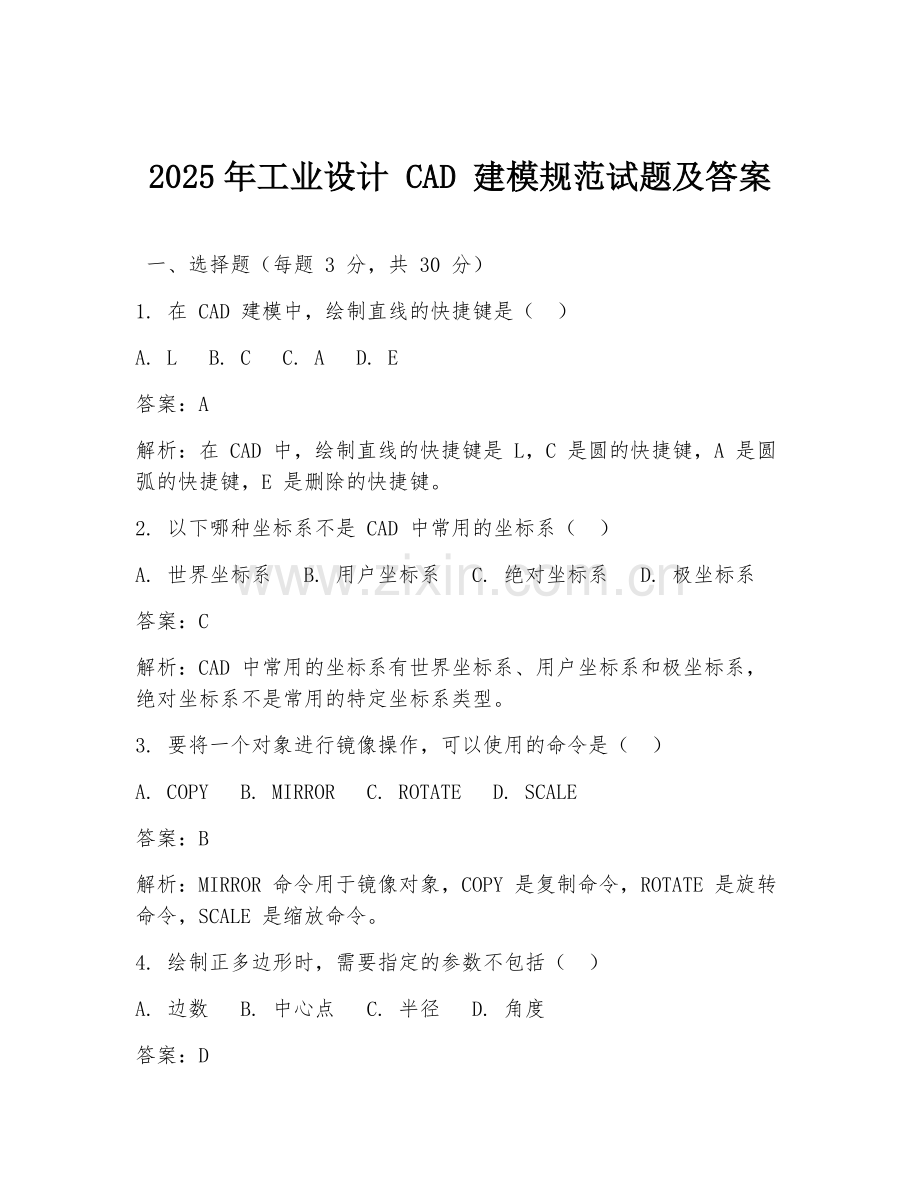

2025年工业设计 CAD 建模规范试题及答案

一、选择题（每题 3 分，共 30 分）
1. 在 CAD 建模中，绘制直线的快捷键是（ ）
A. L B. C C. A D. E
答案：A
解析：在 CAD 中，绘制直线的快捷键是 L，C 是圆的快捷键，A 是圆弧的快捷键，E 是删除的快捷键。
2. 以下哪种坐标系不是 CAD 中常用的坐标系（ ）
A. 世界坐标系 B. 用户坐标系 C. 绝对坐标系 D. 极坐标系
答案：C
解析：CAD 中常用的坐标系有世界坐标系、用户坐标系和极坐标系，绝对坐标系不是常用的特定坐标系类型。
3. 要将一个对象进行镜像操作，可以使用的命令是（ ）
A. COPY B. MIRROR C. ROTATE D. SCALE
答案：B
解析：MIRROR 命令用于镜像对象，COPY 是复制命令，ROTATE 是旋转命令，SCALE 是缩放命令。

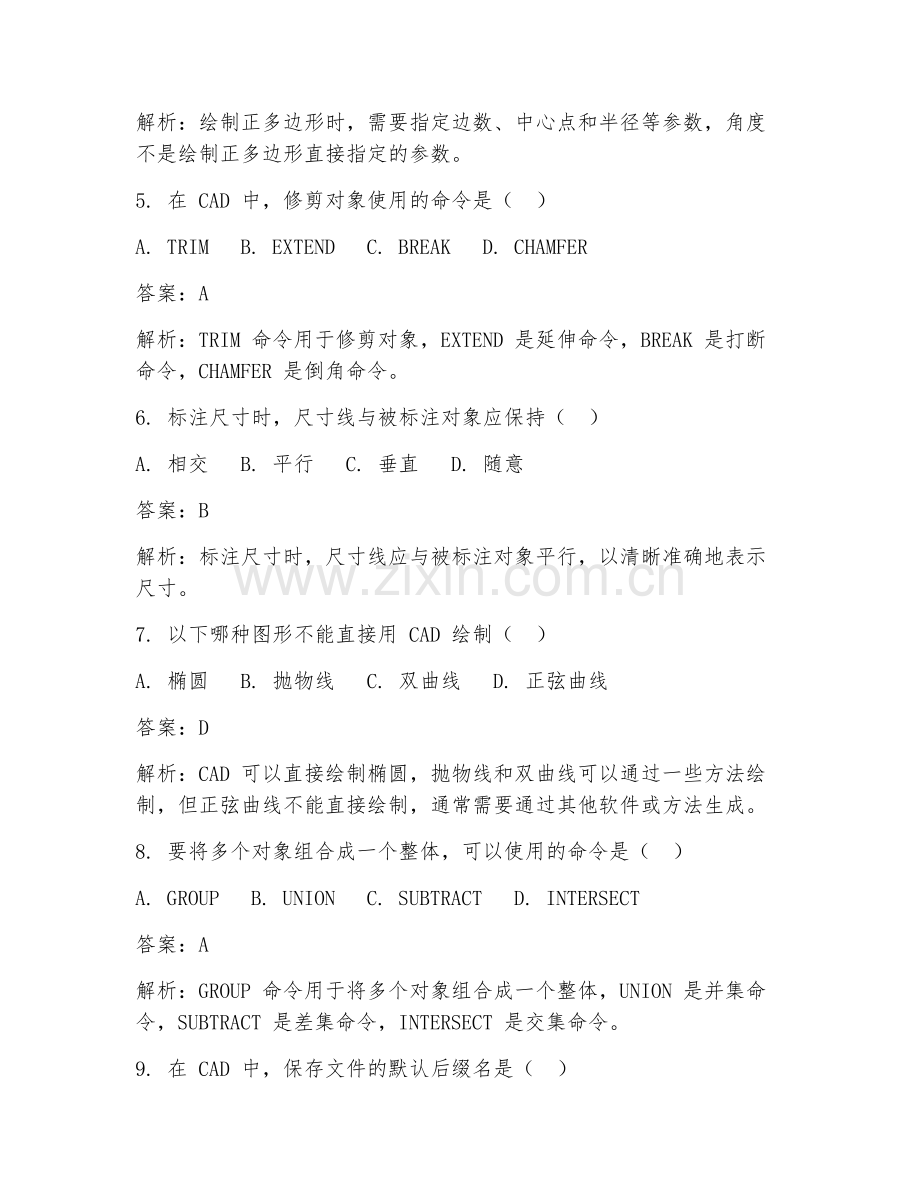

4. 绘制正多边形时，需要指定的参数不包括（ ）
A. 边数 B. 中心点 C. 半径 D. 角度
答案：D
解析：绘制正多边形时，需要指定边数、中心点和半径等参数，角度不是绘制正多边形直接指定的参数。
5. 在 CAD 中，修剪对象使用的命令是（ ）
A. TRIM B. EXTEND C. BREAK D. CHAMFER
答案：A
解析：TRIM 命令用于修剪对象，EXTEND 是延伸命令，BREAK 是打断命令，CHAMFER 是倒角命令。
6. 标注尺寸时，尺寸线与被标注对象应保持（ ）
A. 相交 B. 平行 C. 垂直 D. 随意
答案：B
解析：标注尺寸时，尺寸线应与被标注对象平行，以清晰准确地表示尺寸。
7. 以下哪种图形不能直接用 CAD 绘制（ ）
A. 椭圆 B. 抛物线 C. 双曲线 D. 正弦曲线
答案：D
解析：CAD 可以直接绘制椭圆，抛物线和双曲线可以通过一些方法绘制，但正弦曲线不能直接绘制，通常需要通过其他软件或方法生成。
8. 要将多个对象组合成一个整体，可以使用的命令是（ ）
A. GROUP B. UNION C. SUBTRACT D. INTERSECT
答案：A
解析：GROUP 命令用于将多个对象组合成一个整体，UNION 是并集命令，SUBTRACT 是差集命令，INTERSECT 是交集命令。
9. 在 CAD 中，保存文件的默认后缀名是（ ）
A..dwg B..dxf C..pdf D..jpg
答案：A
解析：CAD 文件保存的默认后缀名是.dwg，.dxf 是另一种 CAD 交换文件格式，.pdf 常用于文档格式，.jpg 是图像格式。
10. 三维建模中，拉伸命令可以将二维图形拉伸成三维实体，拉伸的方向是（ ）
A. 垂直于二维图形所在平面 B. 平行于二维图形所在平面 C. 任意方向 D. 只能是 Z 轴方向
答案：A
解析：拉伸命令将二维图形拉伸成三维实体时，拉伸方向垂直于二维图形所在平面。

二、填空题（每题 3 分，共 15 分）
1. CAD 中，图层的作用是（ ）。
答案：便于管理图形对象，如控制图形的显示、打印、编辑等
解析：图层可以将不同类型的图形元素放在不同的层上，方便管理和控制图形的各种属性。
2. 绘制圆时，指定圆心和（ ）即可确定圆的大小。
答案：半径
解析：圆心确定圆的位置，半径确定圆的大小。
3. 阵列命令有（ ）阵列和环形阵列两种类型。
答案：矩形
解析：阵列命令包括矩形阵列和环形阵列，可按不同方式复制对象。
4. 在三维建模中，视图的种类有主视图、俯视图、左视图、（ ）等。
答案：西南轴测图、东南轴测图、东北轴测图、西北轴测图（任选其一）
解析：三维建模中有多种视图类型，轴测图常用于观察三维模型的不同角度。
5. 标注尺寸时，尺寸数字应标注在尺寸线的（ ）。
答案：上方或中断处
解析：尺寸数字应清晰地标注在尺寸线的上方或中断处，便于查看和理解。

三、简答题（每题 10 分，共 30 分）
1. 简述 CAD 建模中绘制直线的步骤。
答案：
首先输入直线命令（快捷键 L）。然后指定直线的起点，可以通过鼠标在绘图区域点击确定，也可以输入坐标值确定。接着指定直线的终点，同样可以通过鼠标点击或输入坐标值来确定。如果要绘制连续的直线，在指定完一条直线的终点后，直接指定下一条直线的起点即可继续绘制。
解析：掌握绘制直线的基本步骤是 CAD 绘图的基础操作，通过准确指定起点和终点来创建直线段。
2. 如何在 CAD 中创建一个用户坐标系？
答案：
输入 UCS 命令。然后可以通过指定原点、X 轴方向、Y 轴方向等方式来定义用户坐标系。例如，可以指定一个新的原点位置，再指定 X 轴正方向的点，系统会根据这些信息创建一个新的用户坐标系，方便在特定方向和位置进行绘图和建模操作。
解析：用户坐标系可以根据实际需求灵活定义，以满足不同的绘图和建模要求。
3. 说明 CAD 中修剪和延伸命令的区别。
答案：
修剪命令（TRIM）是将对象修剪到指定的边界。需要先选择作为边界的对象，然后选择要修剪的对象，系统会将超出边界的部分剪掉。延伸命令（EXTEND）则是将对象延伸到指定的边界。同样先选择作为边界的对象，再选择要延伸的对象，对象会向边界方向延伸。
解析：修剪是去除多余部分，延伸是补充不足部分，二者作用相反，根据实际情况选择使用。

四、绘图题（共 15 分）
使用 CAD 绘制一个简单的机械零件草图，包括一个矩形底座，上面有两个圆形孔，零件中心有一个圆形凸起。要求标注出主要尺寸。
答案：
1. 打开 CAD 软件，绘制矩形底座：输入矩形命令（REC），指定两个对角点绘制矩形。
2. 绘制圆形孔：输入圆命令（C），在矩形上合适位置指定圆心和半径绘制两个圆。
3. 绘制圆形凸起：在矩形中心位置输入圆命令绘制圆形凸起。
4. 标注尺寸：输入线性标注命令（DLI）标注矩形的长和宽，输入半径标注命令（DRA）标注圆形的半径。
解析：通过基本绘图命令绘制出零件草图，并使用标注命令准确标注尺寸，体现对 CAD 绘图基本操作的掌握。

五、综合题（共 20 分）
1. 利用 CAD 三维建模功能创建一个简单的长方体盒子，长 100mm，宽 80mm，高 60mm。在盒子的一个面上绘制一个直径为 40mm 的圆形孔。然后对整个模型进行渲染，使其看起来更真实。请简述操作步骤。
答案：
创建长方体：输入长方体命令（BOX），指定长方体的角点，然后输入长 100、宽 80、高 60 来创建长方体。
绘制圆形孔：切换到长方体要开孔的面上，输入圆命令（C），指定圆心并输入半径 20 绘制圆形孔。
三维操作：可以使用三维旋转、三维镜像等命令对模型进行进一步调整，使其符合设计要求。
渲染：使用 CAD 的渲染功能，选择合适的材质、光源等参数进行渲染，使模型看起来更真实。具体操作是在渲染菜单栏中选择相关命令，设置材质、光源等，然后进行渲染。
解析：综合运用 CAD 的三维建模和渲染功能，从创建基本实体到添加细节，再到进行渲染，展示了 CAD 在工业设计建模中的完整流程应用。
