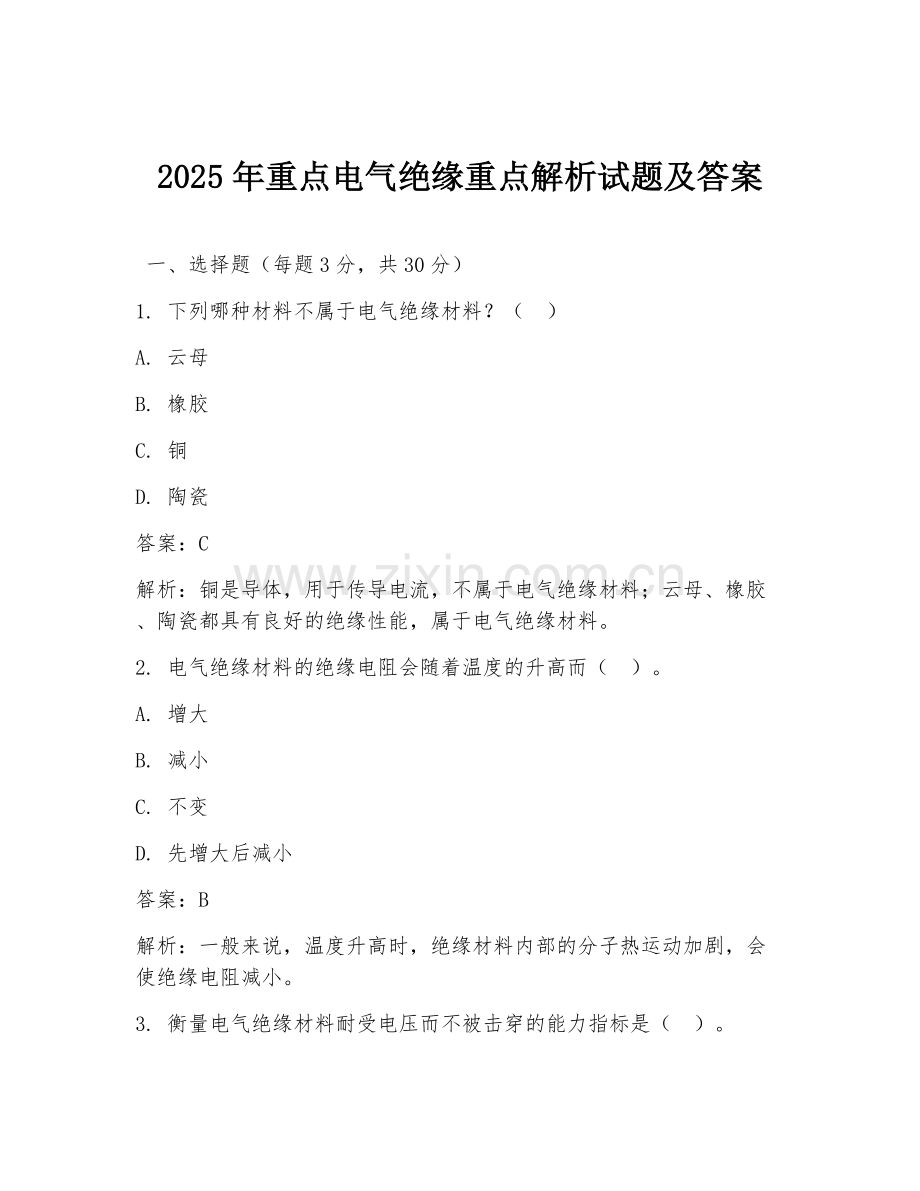

2025年重点电气绝缘重点解析试题及答案

一、选择题（每题3分，共30分）
1. 下列哪种材料不属于电气绝缘材料？（ ）
A. 云母
B. 橡胶
C. 铜
D. 陶瓷
答案：C
解析：铜是导体，用于传导电流，不属于电气绝缘材料；云母、橡胶、陶瓷都具有良好的绝缘性能，属于电气绝缘材料。
2. 电气绝缘材料的绝缘电阻会随着温度的升高而（ ）。
A. 增大
B. 减小
C. 不变
D. 先增大后减小
答案：B
解析：一般来说，温度升高时，绝缘材料内部的分子热运动加剧，会使绝缘电阻减小。
3. 衡量电气绝缘材料耐受电压而不被击穿的能力指标是（ ）。
A. 绝缘电阻
B. 介电常数
C. 耐压强度
D. 介质损耗因数
答案：C
解析：耐压强度就是指材料能够承受的最大电压而不发生击穿，反映了材料耐受电压的能力。
4. 下列关于气体绝缘材料说法正确的是（ ）。
A. 气体绝缘材料的绝缘性能不受电场均匀程度影响
B. 空气是常用的气体绝缘材料
C. 气体绝缘材料的击穿电压与气压无关
D. 气体绝缘材料不能用于高压电气设备
答案：B
解析：空气是常见的气体绝缘材料；气体绝缘材料的绝缘性能受电场均匀程度影响，电场越均匀，越不容易击穿；击穿电压与气压有关，气压增大，击穿电压升高；气体绝缘材料常用于高压电气设备，如高压开关柜等。
5. 绝缘材料受潮后，其绝缘性能（ ）。
A. 变好
B. 变差
C. 不变
D. 先变差后变好
答案：B
解析：绝缘材料受潮后，水分会降低其绝缘性能，导致绝缘电阻下降，容易发生漏电等问题。
6. 以下哪种绝缘材料的介质损耗因数最小？（ ）
A. 油纸绝缘
B. 气体绝缘
C. 塑料绝缘
D. 橡胶绝缘
答案：B
解析：气体绝缘材料的介质损耗因数相对较小，油纸绝缘、塑料绝缘、橡胶绝缘的介质损耗因数相对较大。
7. 电气设备中，用于固定和支撑带电导体并保证其对地绝缘的部件是（ ）。
A. 绝缘支柱
B. 断路器
C. 熔断器
D. 电容器
答案：A
解析：绝缘支柱起到固定和支撑带电导体并保证其对地绝缘的作用；断路器用于控制电路的通断；熔断器用于过载和短路保护；电容器用于储存电荷等。
8. 绝缘材料的老化主要是由于（ ）等因素引起的。
A. 温度、湿度、电压
B. 压力、光照、磁场
C. 重力、摩擦力、风力
D. 化学物质、生物作用、机械振动
答案：A
解析：温度、湿度、电压等是导致绝缘材料老化的常见因素，它们会使绝缘材料的性能逐渐下降。
9. 高压电气设备中常用的固体绝缘材料不包括（ ）。
A. 环氧树脂
B. 硅橡胶
C. 六氟化硫
D. 云母制品
答案：C
解析：六氟化硫是气体绝缘介质，不是固体绝缘材料；环氧树脂、硅橡胶、云母制品都属于高压电气设备中常用的固体绝缘材料。
10. 测量电气设备绝缘电阻时，应使用（ ）。
A. 万用表
B. 兆欧表
C. 电压表
D. 电流表
答案：B
解析：兆欧表专门用于测量电气设备的绝缘电阻，能准确测量出绝缘电阻值的大小。

二、填空题（每题3分，共15分）
1. 电气绝缘材料按其化学性质可分为_____、_____和_____等。
答案：有机绝缘材料、无机绝缘材料、混合绝缘材料
解析：有机绝缘材料如橡胶、塑料等；无机绝缘材料如云母、陶瓷等；混合绝缘材料是由有机和无机材料混合而成。
2. 绝缘电阻的单位是_____。
答案：欧姆
解析：绝缘电阻反映了绝缘材料对电流阻碍作用的大小，单位是欧姆。
3. 介质损耗因数是衡量绝缘材料在交流电压作用下_____的一个重要指标。
答案：电能损耗程度
解析：介质损耗因数体现了绝缘材料在交流电压下因发热等导致的电能损耗情况。
4. 电气设备的绝缘预防性试验主要包括_____试验和_____试验。
答案：绝缘电阻、耐压
解析：绝缘电阻试验可初步判断绝缘状态，耐压试验能直接检验绝缘耐受电压的能力。
5. 影响绝缘材料老化的外部因素有_____、_____、_____等。
答案：温度、湿度、电场强度
解析：温度过高加速材料老化，湿度大会使材料受潮性能下降，电场强度过大会导致绝缘击穿等加速老化。

三、简答题（每题10分，共30分）
1. 简述电气绝缘材料的作用。
答案：电气绝缘材料在电气设备中起着至关重要的作用。它能够阻止电流的无序流动，确保电流按照预定的路径传输，保障电气设备的正常运行。可以防止不同电位的导体之间发生短路，避免电气事故的发生，保障人员和设备的安全。还能使电气设备在不同的环境条件下稳定工作，减少外界因素对设备性能的影响。
解析：从阻止电流无序流动、防止短路、保障安全、稳定设备工作等方面阐述其作用。
2. 说明绝缘电阻与绝缘性能的关系。
答案：绝缘电阻是衡量绝缘性能的重要指标之一。绝缘电阻值越大，说明绝缘材料对电流的阻碍作用越强，绝缘性能越好。当绝缘电阻降低时，意味着绝缘材料内部可能存在缺陷或受潮等情况，导致电流容易通过，绝缘性能下降。良好的绝缘性能要求绝缘电阻保持在较高的水平，以确保电气设备的安全可靠运行。
解析：阐述绝缘电阻大则绝缘性能好，绝缘电阻降低绝缘性能下降及对设备运行的影响。
3. 分析气体绝缘材料的优缺点。
答案：优点：气体绝缘材料具有良好的绝缘性能，其击穿电场强度较高，能承受较高的电压。介质损耗因数小，在交流电压下电能损耗低。化学稳定性好，不易与其他物质发生化学反应。无污染，不会对环境造成危害。缺点：气体绝缘材料需要密封，对设备的密封性要求高，一旦密封不良，会影响绝缘性能。气体绝缘材料的绝缘性能受温度、压力等因素影响较大，运行条件较为苛刻。成本相对较高，尤其是一些特殊气体。
解析：分别从绝缘性能、介质损耗、化学稳定性、无污染等方面阐述优点，从密封要求、受环境因素影响、成本等方面阐述缺点。

四、论述题（15分）
论述影响电气绝缘材料性能的因素及如何提高绝缘材料性能。
答案：影响电气绝缘材料性能的因素众多。温度是一个关键因素，温度升高会使绝缘材料的分子热运动加剧，导致绝缘电阻下降，介质损耗因数增大，加速绝缘材料的老化。湿度也对绝缘性能有显著影响，受潮后绝缘材料的绝缘电阻会大幅降低，甚至可能引发漏电现象。电场强度过高会使绝缘材料发生局部放电，长期作用会导致绝缘击穿。机械应力会使绝缘材料内部结构受损，降低其绝缘性能。为提高绝缘材料性能，可以采取以下措施。选择合适的绝缘材料，根据具体应用场景和要求，挑选绝缘性能优良的材料。对绝缘材料进行防潮处理，如采用密封包装、添加防潮剂等，防止水分侵入。优化绝缘结构设计，合理布置电场，减少电场集中，降低局部放电的可能性。控制运行温度，通过散热措施确保绝缘材料在合适的温度范围内工作。定期对绝缘材料进行检测和维护，及时发现并处理性能下降的问题。
解析：详细阐述温度、湿度、电场强度、机械应力等因素对绝缘性能的影响，然后从选材、防潮、结构设计、温度控制、检测维护等方面论述提高绝缘材料性能的方法。

五、案例分析题（20分）
某变电站一台高压开关柜在运行一段时间后发生绝缘故障。经检查发现，开关柜内的绝缘支柱表面有明显的放电痕迹，绝缘电阻下降。请分析可能导致该故障的原因，并提出相应的解决措施。
答案：可能导致该故障的原因有：一是绝缘支柱长期处于运行环境中，受到温度、湿度等环境因素的影响，绝缘性能逐渐下降。二是运行过程中可能存在电场分布不均匀的情况，导致绝缘支柱局部承受过高的电场强度，引发局部放电，进而损坏绝缘。三是绝缘支柱可能受到机械振动等外力作用，使其内部结构受损，影响绝缘性能。解决措施：首先，对绝缘支柱进行更换，选择质量可靠、绝缘性能优良的产品。其次，对开关柜内部的电场分布进行优化，通过合理布置导体、调整绝缘结构等方式，使电场均匀分布，降低局部电场强度。加强对开关柜运行环境的监测和控制，保持合适的温度和湿度。在开关柜安装和运行过程中，采取减振措施，减少机械振动对绝缘支柱的影响。定期对开关柜进行全面检测，包括绝缘电阻测量、局部放电检测等，及时发现并处理潜在的绝缘问题。
解析：从环境因素、电场分布、外力作用等方面分析故障原因，然后从更换绝缘支柱、优化电场分布、控制运行环境、减振、定期检测等方面提出解决措施。
